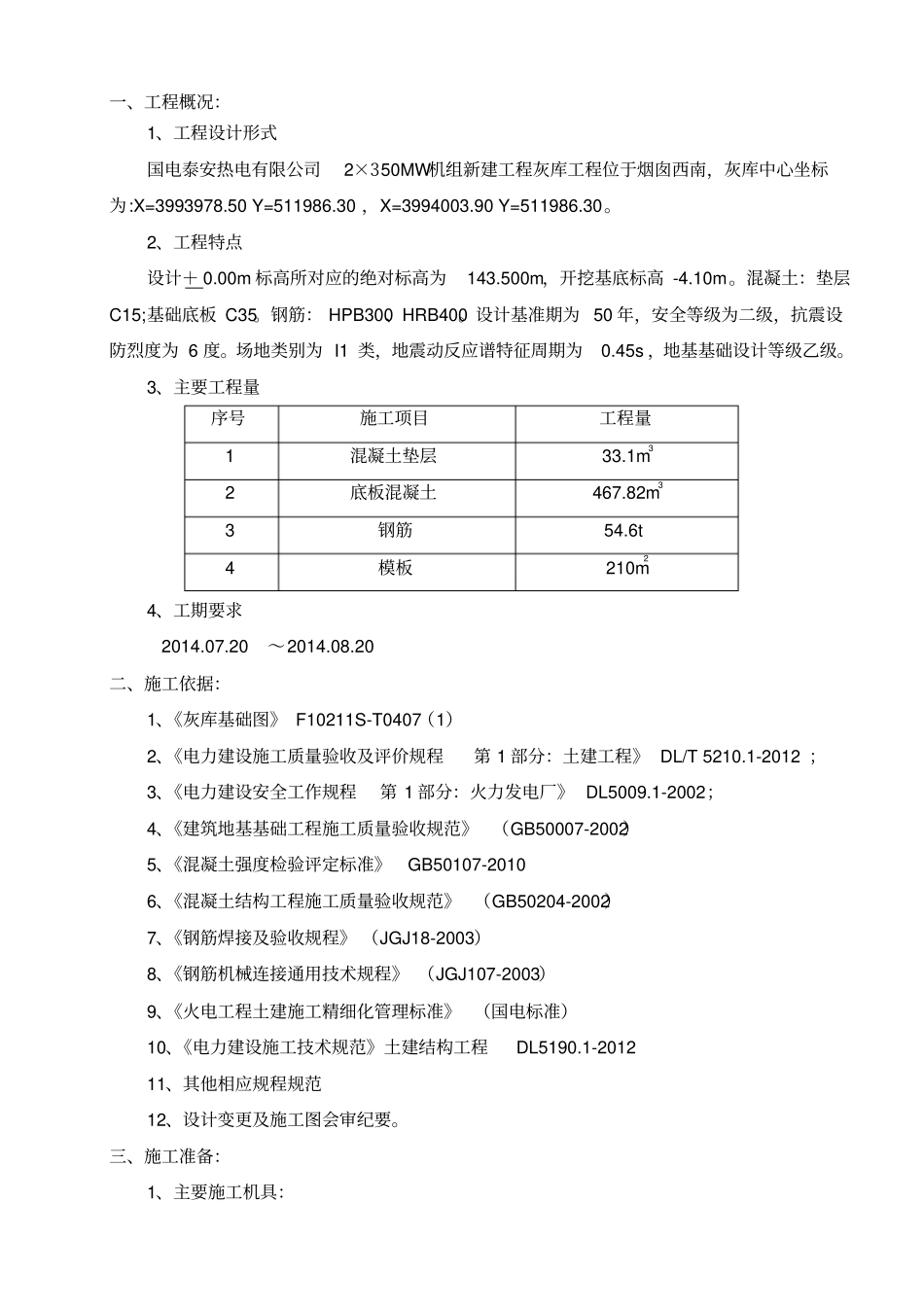

一、工程概况：1、工程设计形式国电泰安热电有限公司2×350MW机组新建工程灰库工程位于烟囱西南，灰库中心坐标为:X=3993978.50Y=511986.30，X=3994003.90Y=511986.30。2、工程特点设计＋0.00m标高所对应的绝对标高为143.500m，开挖基底标高-4.10m。混凝土：垫层C15;基础底板C35。钢筋：HPB300、HRB400。设计基准期为50年，安全等级为二级，抗震设防烈度为6度。场地类别为I1类，地震动反应谱特征周期为0.45s，地基基础设计等级乙级。3、主要工程量序号施工项目工程量1混凝土垫层33.1m32底板混凝土467.82m33钢筋54.6t4模板210m24、工期要求2014.07.20～2014.08.20二、施工依据：1、《灰库基础图》F10211S-T0407（1）2、《电力建设施工质量验收及评价规程第1部分：土建工程》DL/T5210.1-2012；3、《电力建设安全工作规程第1部分：火力发电厂》DL5009.1-2002；4、《建筑地基基础工程施工质量验收规范》（GB50007-2002）5、《混凝土强度检验评定标准》GB50107-20106、《混凝土结构工程施工质量验收规范》（GB50204-2002）7、《钢筋焊接及验收规程》（JGJ18-2003）8、《钢筋机械连接通用技术规程》（JGJ107-2003）9、《火电工程土建施工精细化管理标准》（国电标准）10、《电力建设施工技术规范》土建结构工程DL5190.1-201211、其他相应规程规范12、设计变更及施工图会审纪要。三、施工准备：1、主要施工机具：序号名称规格数量施工机械1砼泵车42m杆1辆2砼罐车2辆主要机具1钢筋弯曲机3台2钢筋调直机3台3钢筋切断机4台4碰焊机2台5平刨机4台6压刨机2台7电锯2台8无齿锯4台9振捣器（振捣棒）15套2、主要是工器具（均应校检合格，并且在有效期以内）：序号名称规格数量计量器具1全站仪拓普康JTS-332W1套2水准仪S3（1mm）1套3钢卷尺50m（1mm）2把5m（1mm）10把4线锤1.25kg5个3、劳动力组织：工程负责人：陈宗军技术负责人：王军栋现场负责人：黄贵金施工管理员：赵俊红质量负责人：邵帅电工负责人：高俊善安全负责人：唐建坤钢筋工：35人瓦工：15人电焊工：15人壮工：20人架子工：25人电工：2人木工：40人4、工期安排：基础石方开挖2014年07月20日～2014年07月23日基础垫层2014年07月24日～2014年07月24日基础底板钢筋绑扎安装2014年07月25日～2014年08月03日基础底板模板支设2014年08月04日～2014年08月10日基础底板混凝土浇筑2014年08月11日～2014年08月12日基础环壁钢筋绑扎安装2014年08月13日～2014年08月15日基础环壁模板安装2014年08月16日～2014年08月18日基础环壁混凝土浇筑2014年08月19日～2014年08月20日基础土方回填2014年08月21日～2014年08月23日四、主要施工方案：基础施工分四个阶段，第一阶段垫层施工；第二阶段底板钢筋绑扎；第三阶段为模板支设；第四阶段为底板混凝土施工；第五阶段为基础环壁钢筋绑扎；第六阶段为环壁模板安装；第七阶段为环壁混凝土浇筑；最后进行回填土施工。五、施工工艺流程：施工顺序为：垫层施工→基础定位放线→绑扎底板钢筋绑扎（做钢筋网片支架）→支底板模板→浇筑混凝土→环壁钢筋绑扎→环壁模板支设→环壁混凝土浇筑→模板拆除→混凝土外观验收→回填土。6.1、施工准备：6.1.1、施工图会审；6.1.2、根据工程量上报材料计划；6.1.3、技术资料准备、施工技术、安全交底；6.1.4、对拉螺栓模板及支撑准备；6.1.5、准备保护层垫块；6.1.6、灰库周围场地平整，道路畅通；6.1.7、中心线、标高在施工前必须经四级验收合格后方可施工。6.2、石方开挖：6.3、基础垫层施工：基坑经四级验收合格后（并经设计单位验收合格）先放出垫层边线，用木模支护，混凝土罐车运输，泵车浇筑。6.4、钢筋工程施工：6.4.1、垫层做好养护，进行放线后，即可绑扎钢筋。在绑扎底板钢筋时，为了使底板钢筋形成一个牢固的整体，可制作部分网片（用HRB400Φ20做支撑，共50道）以架立上部钢筋，网片均匀分布在圆周上和布置在中心处作为上下层钢筋的支撑，制作网片时可以利用部分设计钢筋。6.4.2、网片用纵向钢筋连接起来，及时焊接剪刀撑进行加固，隔3m长度布置一道。6.4.3、底板下部钢筋绑扎好，将制作的网片进行安装、并适当的与主筋及剪刀撑进行焊接固定，防止推倒。6.4.4、基...
