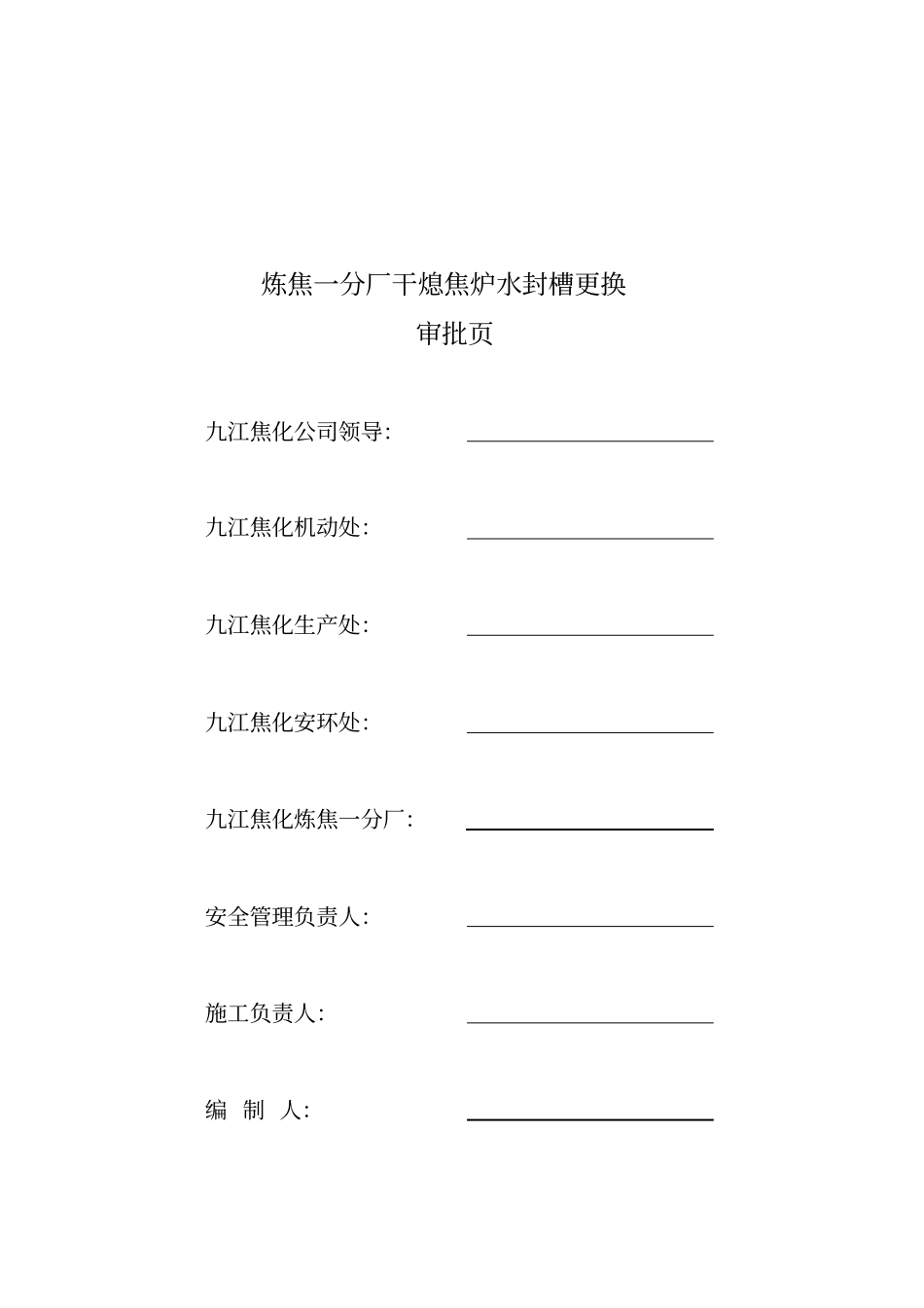

九江焦化1#干熄焦炉水封槽更换作业设计迁安市九江煤炭储运有限公司2015年2月12日炼焦一分厂干熄焦炉水封槽更换审批页九江焦化公司领导：九江焦化机动处：九江焦化生产处：九江焦化安环处：九江焦化炼焦一分厂：安全管理负责人：施工负责人：编制人：1、编制依据和适用范围1.1依据本公司炼焦区域及其他厂更换干熄焦炉水封槽更换检修经验。1.2依据设计图纸、原始安装资料、现场的实际情况及实际测绘尺寸。1.3炼焦一厂对设备所作出的要求。1.4执行标准及规范：1.4.1现场设备、工业管道焊接工程施工及验收规范GB50236-20111.4.2机械设备安装工程施工及验收通用规范GB50231-20091.4.3焦化机械设备工程安装验收规范GB50390-20061.5适用范围：本作业设计适用于九江焦化炼焦一分厂及其他分厂干熄焦炉水封槽更换的维修作业。2、工程概况2.1项目简介由于1#干熄焦水封槽北侧及西北侧水封槽有漏水现象，导致干熄焦炉内氢含量超标，故对其更换。2.2主要工程量序号名称规格单位数量备注一、实体实物工作量1水封槽拆卸、吊装与125T干熄焦炉配套套12新水封槽吊装安装与125T干熄焦炉配套套1二、措施工作量1新水封槽加固与125T干熄焦炉配套套12.3工程特点2.3.1对工作进度要求严格：由于公司对干熄焦率要求较高，干熄焦装焦频繁，因此更换的检修时间应尽量短，保证检修效率。2.3.2安装难度大、危险系数高：由于本次检修更换水封槽需用提升机电葫芦吊装，吊装高度高，且吊装过程无法对水封槽进行控制，因此只能在干熄炉每层平台都有专人负责扶稳水封槽的上升下落的全过程。由于水封盖旋转轴重量约3吨，用提升机5吨电葫芦在40多米高空吊装危险系数很大。3施工进度计划整个更换过程为时约9小时，具体施工进度计划见下表:工程进度第1天第2天8-99-1010-1111-128-99-1010-1111-1213-1414-1515-1616-1718-19工具材料、备件准备（4小时）装入装置分离（0.2小时）水封槽螺栓拆除（0.5小时）闭路循环管线拆除（0.5小时）炉盖台车移位（0.2小时）旧水封槽吊出（2小时）清理水封槽安装面(0.5小时)新水封槽回装（2小时）水封槽调整（1小时）炉口封闭（0．5小时）冷却水管道连接（0.5小时）台车连接（0.5小时）试车（0.3小时）现场7S（0.3小时）4施工工序进度工序5施工方法1、生产准备停止装焦，全系统准备降低负荷。料位下落至斜风道上1米位置后停止排焦。降低循环风机风量，打开预存室放散阀，注意调节预存室压力，尽力保证在微负压，确保炉口不冒火。2、工机具材料准备2.1水封槽准备：2.1.1用板车和20T吊车预先将水封槽提前运送至干熄塔熄焦车轨道旁。2.1.2洗除原维修后的水封槽内侧隔热材料，重新进行浇铸。2.1.3对待更换上线的水封槽进行渗水情况检查，及时修复。2.2焦罐盖上横梁焊接吊装点，护铁现场备用。2.3提前将水封闭路循环应急水箱水加满并准备水桶3个，以应回装时加水使用。3、装入装置分离3.1拆除装入台车润滑管线，用塑料薄膜扎好封严，防止焦粉污染润滑脂。3.2分离装入料斗台车和炉盖台车。用手动葫芦将料斗拉到北侧极限，垫好限位挡板，防止台车滑动。4、水封槽螺栓拆除：拆除水封槽固定螺栓备用，必要时进行破坏性割除。5、闭路循环管线拆除：停闭路循环水路给水，拆除水封槽给水管接头。6、炉盖台车移位：将炉盖台车手动拉至最南侧，停电挂牌，同时确定炉火和气体处溢情况，保证施工安全。7、旧水封槽吊出：7.1放干水封槽冷却水。7.2提升机就位，用4根直径16MM*3M钢丝绳（下端配手拉葫芦）将水封槽吊起，待超过装焦料斗高度后，提升机北移直至提升井后，将其吊至轨道上，用20吨吊车将旧水封槽吊至轨道外侧地面上。（注意危险源：炉口高温，有毒气体，起重安全，要求带空呼、吊装时人员保持安全距离），吊装示意如下图：8、清理水封槽安装面：去掉残余陶瓷纤维毡和浇注料，保证回装平稳就位，同时确认好水封槽底部实际垫层厚度，根据实际情况及时对新水封槽下部垫层厚度进行调整，留足压缩量。（注意危险源：炉口高温，有毒气体、高空作业，要求带空呼、系好安全带。）9、新水封槽回装：新水封槽用吊车吊至熄焦车轨道上，用提升机吊出的逆过程将新水封槽吊装就位，保证安装螺栓孔与基座对正。示意...
