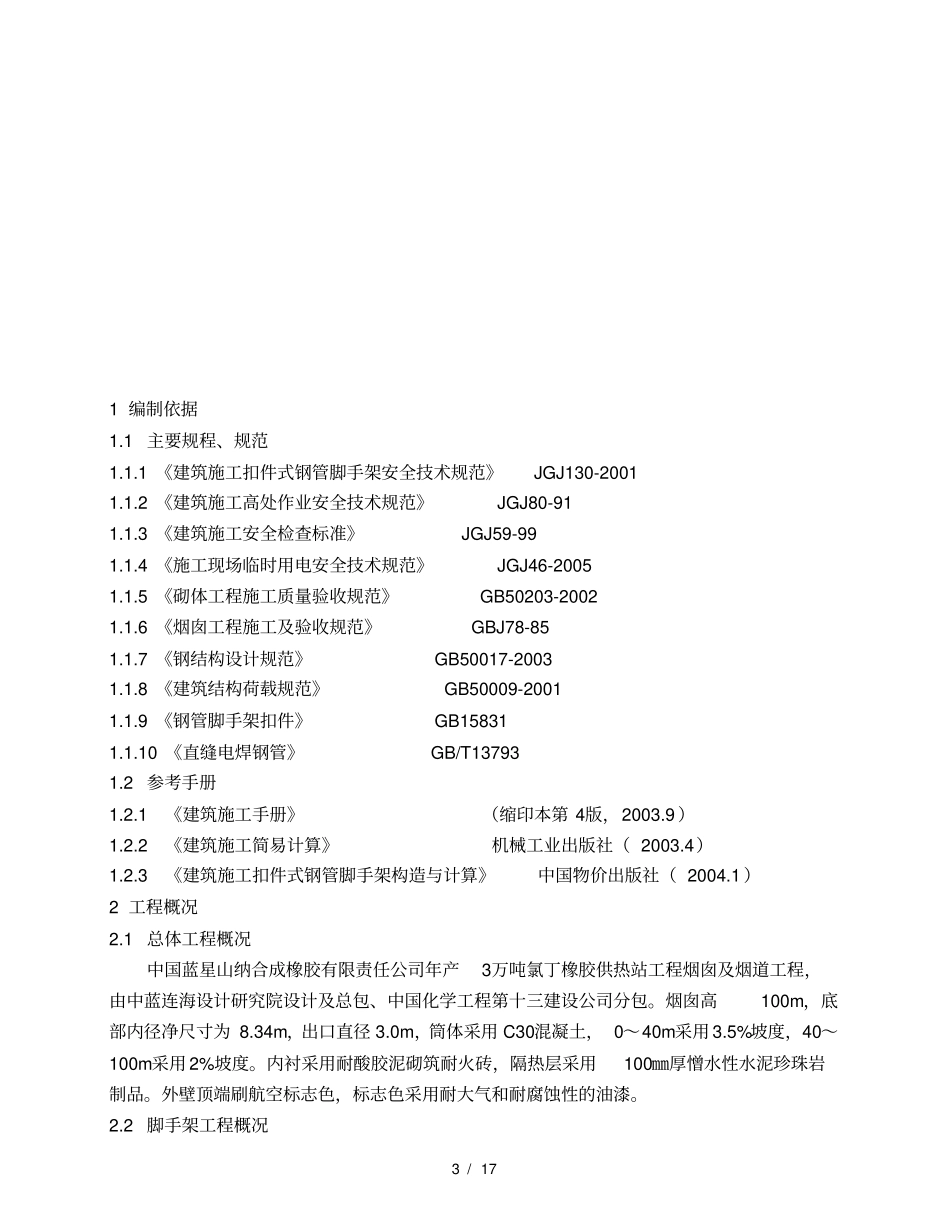

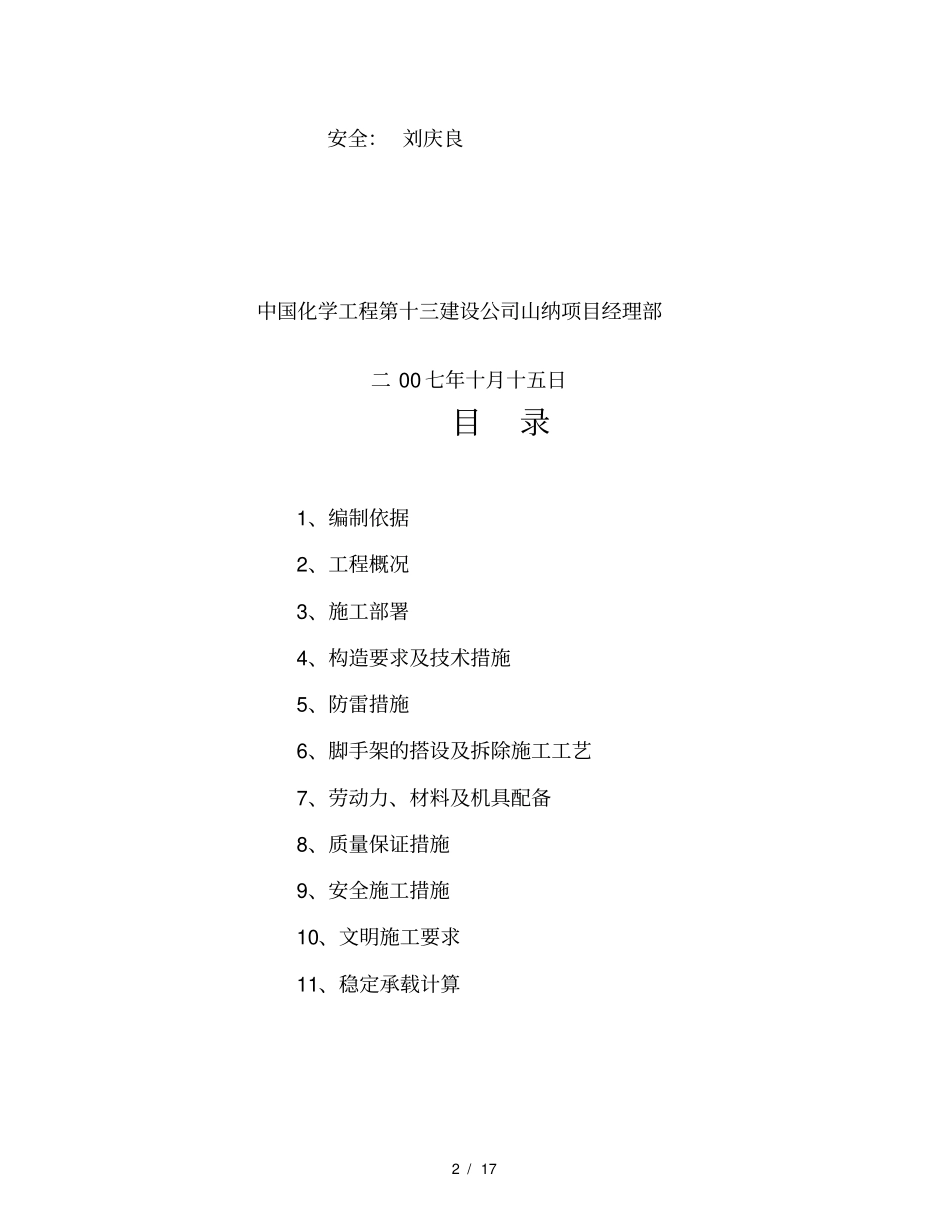

1/17回复1、作业的防护层随脚手架的搭设同步进行，至少每隔10m设置一道水平安全网。2、脚手架搭设好至验收后任何人都不得擅自拆除和松动，如因施工需要拆除时，必须报有关人员审批，并施工完后及时恢复。3、在搭设前必须认真组织进行安全技术交底。山西山纳合成橡胶有限责任公司年产3万吨氯丁橡胶项目供热站工程烟囱及烟道主体及砌筑施工脚手架工程施工方案编制：房朝阳审核：王群伟批准：段述信会签：质量：冯俊明2/17安全：刘庆良中国化学工程第十三建设公司山纳项目经理部二00七年十月十五日目录1、编制依据2、工程概况3、施工部署4、构造要求及技术措施5、防雷措施6、脚手架的搭设及拆除施工工艺7、劳动力、材料及机具配备8、质量保证措施9、安全施工措施10、文明施工要求11、稳定承载计算3/171编制依据1.1主要规程、规范1.1.1《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20011.1.2《建筑施工高处作业安全技术规范》JGJ80-911.1.3《建筑施工安全检查标准》JGJ59-991.1.4《施工现场临时用电安全技术规范》JGJ46-20051.1.5《砌体工程施工质量验收规范》GB50203-20021.1.6《烟囱工程施工及验收规范》GBJ78-851.1.7《钢结构设计规范》GB50017-20031.1.8《建筑结构荷载规范》GB50009-20011.1.9《钢管脚手架扣件》GB158311.1.10《直缝电焊钢管》GB/T137931.2参考手册1.2.1《建筑施工手册》（缩印本第4版，2003.9）1.2.2《建筑施工简易计算》机械工业出版社（2003.4）1.2.3《建筑施工扣件式钢管脚手架构造与计算》中国物价出版社（2004.1）2工程概况2.1总体工程概况中国蓝星山纳合成橡胶有限责任公司年产3万吨氯丁橡胶供热站工程烟囱及烟道工程，由中蓝连海设计研究院设计及总包、中国化学工程第十三建设公司分包。烟囱高100m，底部内径净尺寸为8.34m，出口直径3.0m，筒体采用C30混凝土，0～40m采用3.5%坡度，40～100m采用2%坡度。内衬采用耐酸胶泥砌筑耐火砖，隔热层采用100㎜厚憎水性水泥珍珠岩制品。外壁顶端刷航空标志色，标志色采用耐大气和耐腐蚀性的油漆。2.2脚手架工程概况4/17烟囱结构顶标高为100m，脚手架高度按照105m考虑。3施工部署3.1安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到“杜绝死亡、重伤及消防、机械事故，年轻伤频率控制在0.4‰以内”安全生产目标的必然保障。为此项目经理部成立以现场经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：徐开清（现场经理）——负责协调工作副组长：魏存根（施工队队长）——现场施工总指挥房朝阳（技术员）——技术指导组员：楮勇（现场架子工责任师）——现场施工协调刘庆良（安全员）——现场施工指挥、质量检查3.2设计总体思路结合本工程结构形式、实际施工特点，脚手架施工及使用划分为以下几个阶段：地面至40m施工阶段（见图2，3）；40m至60m施工阶段（见图4）；60m至90m施工阶段（见图5）；90m至100m施工阶段（见图6）；100m至105m阶段（见图9）。最外围立杆至耐火砖距离为150mm，立杆间距为1.2m，大横杆、小横杆间距均为1.25m。在东面设置安全通道，在中心处设置吊笼口（见图1）。4构造要求及技术措施4.1扣件式钢管脚手架的构造要求及技术措施4.1.1地基处理土方回填完后，浇筑C20混凝土地坪进行烟囱内地面硬化，厚度为150cm。4.1.2立杆烟囱为满堂式井字架，除井字架区域采用双立杆整体式落地脚手架，下部60m采用双立杆外，其余全部采用单立杆，在中心点周围1.5m处立站杆，间距为1.2m，下边设置扫地杆，横杆每步为1.25m（见图7、8）。立杆接头除顶层顶部外，其余各层（按烟囱内衬牛腿进行分层）各步接头必须采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的1/3（本工程取40cm）。立杆在顶部搭接时，搭接长度不小于1m，必须等间距3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。4.1.3大横杆大横杆置于小横杆之下，立柱的内侧，用直角扣件与立杆扣紧，采用至少6m且同一步大横杆四周要交圈。大横杆采用对接...
