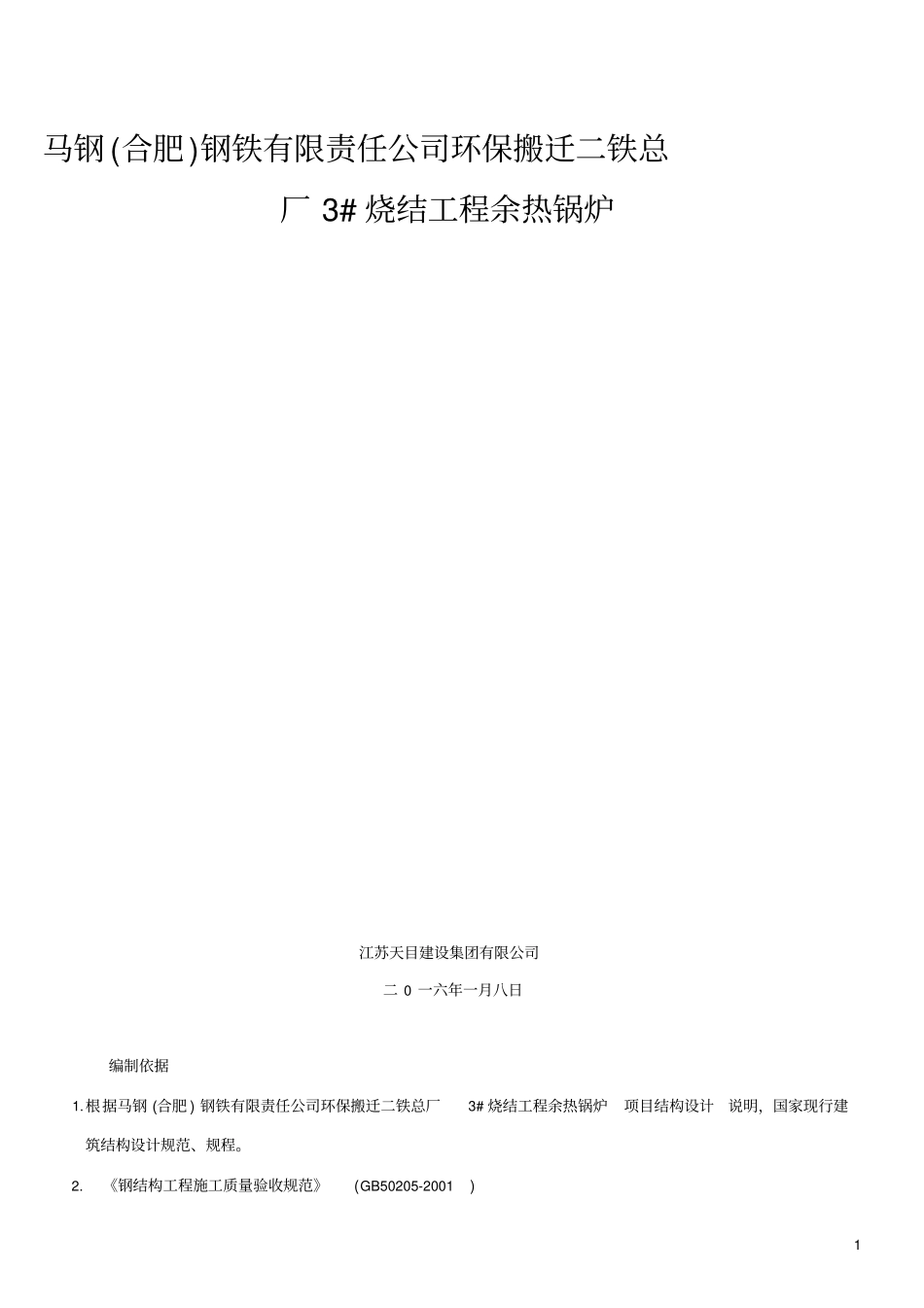

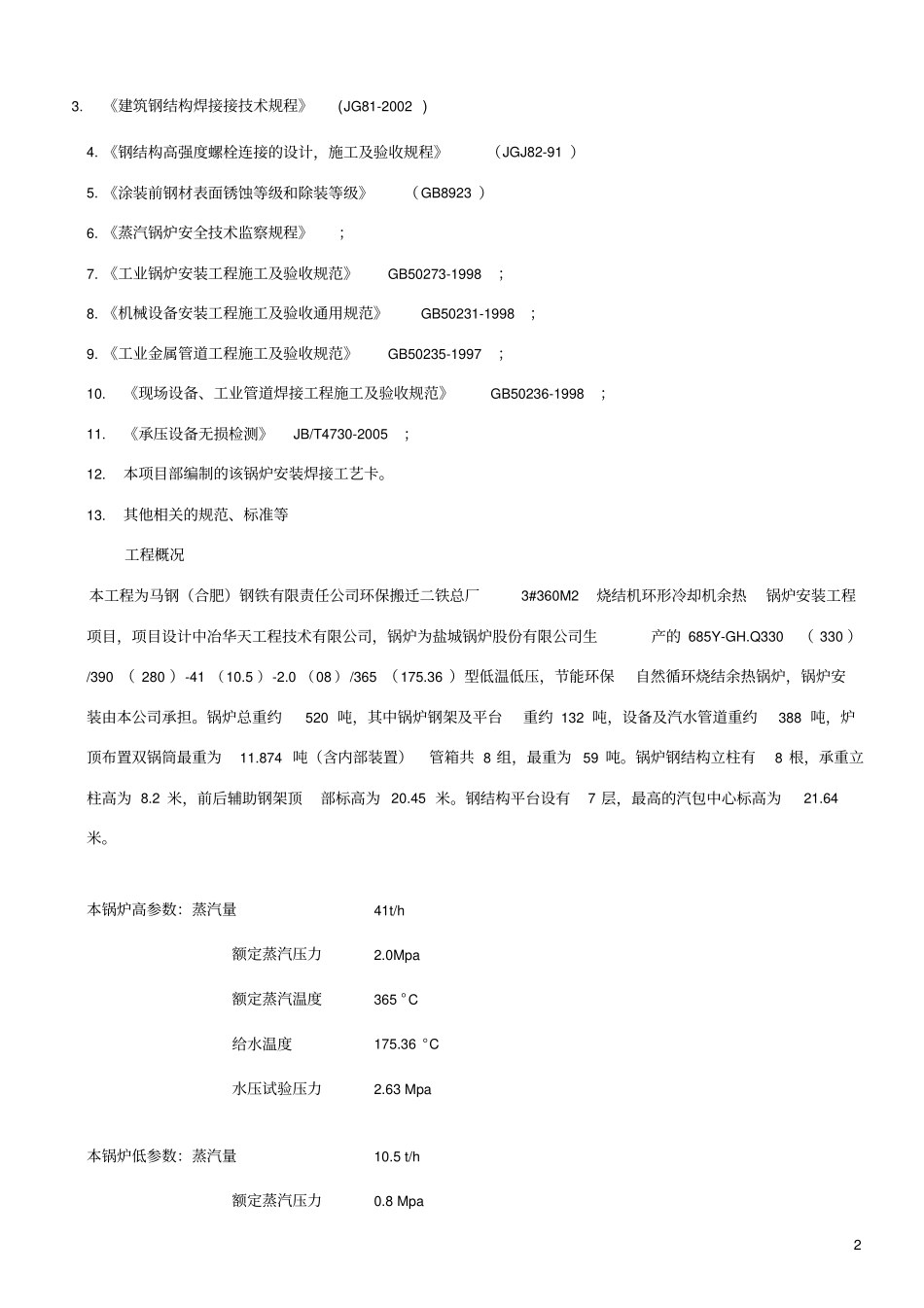

1马钢(合肥)钢铁有限责任公司环保搬迁二铁总厂3#烧结工程余热锅炉江苏天目建设集团有限公司二0一六年一月八日编制依据1.根据马钢(合肥)钢铁有限责任公司环保搬迁二铁总厂3#烧结工程余热锅炉项目结构设计说明，国家现行建筑结构设计规范、规程。2.《钢结构工程施工质量验收规范》(GB50205-2001)23.《建筑钢结构焊接接技术规程》(JG81-2002)4.《钢结构高强度螺栓连接的设计，施工及验收规程》（JGJ82-91）5.《涂装前钢材表面锈蚀等级和除装等级》（GB8923）6.《蒸汽锅炉安全技术监察规程》；7.《工业锅炉安装工程施工及验收规范》GB50273-1998；8.《机械设备安装工程施工及验收通用规范》GB50231-1998；9.《工业金属管道工程施工及验收规范》GB50235-1997；10.《现场设备、工业管道焊接工程施工及验收规范》GB50236-1998；11.《承压设备无损检测》JB/T4730-2005；12.本项目部编制的该锅炉安装焊接工艺卡。13.其他相关的规范、标准等工程概况本工程为马钢（合肥）钢铁有限责任公司环保搬迁二铁总厂3#360M2烧结机环形冷却机余热锅炉安装工程项目，项目设计中冶华天工程技术有限公司，锅炉为盐城锅炉股份有限公司生产的685Y-GH.Q330（330）/390（280）-41（10.5）-2.0（08）/365（175.36）型低温低压，节能环保自然循环烧结余热锅炉，锅炉安装由本公司承担。锅炉总重约520吨，其中锅炉钢架及平台重约132吨，设备及汽水管道重约388吨，炉顶布置双锅筒最重为11.874吨（含内部装置）管箱共8组，最重为59吨。锅炉钢结构立柱有8根，承重立柱高为8.2米，前后辅助钢架顶部标高为20.45米。钢结构平台设有7层，最高的汽包中心标高为21.64米。本锅炉高参数：蒸汽量41t/h额定蒸汽压力2.0Mpa额定蒸汽温度365°C给水温度175.36°C水压试验压力2.63Mpa本锅炉低参数：蒸汽量10.5t/h额定蒸汽压力0.8Mpa3额定蒸汽温度175.36°C给水温度55°C水压试验压力1.2Mpa4施工特点：施工现场场地偏小，交叉施工点多，设备堆放场地不能满足施工进度计划安排需要，设备发货进场应按进度需要分批次进现场。三、施工组织资源配置1、管理人员项场项目负责人现场技术员质量员现场施工责任人2、施工人员①铆工2人②安装工8人③辅助工5人④氩弧焊工2人⑤气保焊工4人⑥电焊工5人⑦起重工2人⑧管道工5人⑨钳工3人⑩电气仪表安装工5人（11）保温防腐工6人共计48人。3、工机具配置见表表序号名称规格型号数量备注1吊车300吨1台2吊车130吨1台3吊车25吨2台4氩弧焊机4002台5气保焊机NBC-5004台6交直流焊机4006台7气割工具6套赵益东徐正兴徐正兴沈田忠水压试验压力1.2Mpa58磁力钻1台9螺旋顶16吨3个610螺旋顶32吨3个11油压顶50吨2台12手拉葫芦3吨6个13手拉葫芦5吨6个14手拉葫芦2吨5个15手拉葫芦1吨8个16手拉葫芦10吨4个17磨光机1005台18磨光机1505台19内圆磨光机8台20平面卡子5吨2付21平面卡子10吨2付22碳弧气刨2套23立面卡子5吨2付24立面卡子10吨2付25埋弧焊机WF-334套26钢丝绳①26*6米2付27钢丝绳①32*20米1付28钢丝绳①19.5100米插绳扣用29钢丝绳①11.5200米风揽绳用30钢丝绳①13.5100米插绳扣用31空压机1台除锈用32手枪钻5台33铆枪6把34矫直机1台35经纬仪1台36水准仪1台737焊条烘干箱2台38保温筒10台39探伤机1台40打压泵1台41砂轮切割机1台四、施工准备及现场平面布置1、安装前准备1.1安装前应根据施工图纸、各种技术文件、验收规范，结合现场实际情况，制定施工计划、施工技术措施，编制安装工艺，作为指导安装的技术文件。1.2应对施工人员进行技术交底和必要的技术培训、考核。1.3检查清点各零部件是否齐全。1.4按要求进行各零部件的清洁清理工作。2、根据现场施工平面布置图及项目部的统一安排，确认作业场所，工棚和施工工机具存放点,材料及构配件临时堆放场地。确认施工电源接口，施工电力150KW。进场材料设备需求严格按照施工进度要求有序进场，同时施工完毕后剩余材料要求及时退场。8910五、余热锅炉施工工艺（一）锅炉基础验收及划线1、基础验收及规范标准要求安装前必须对基础几何尺寸进行验收，并与土建方进行交接认可。并对基础轴线（纵、横向中心线）及标高进行复查，经复查的基础必须符合设计规定和规范要求。基础支...
