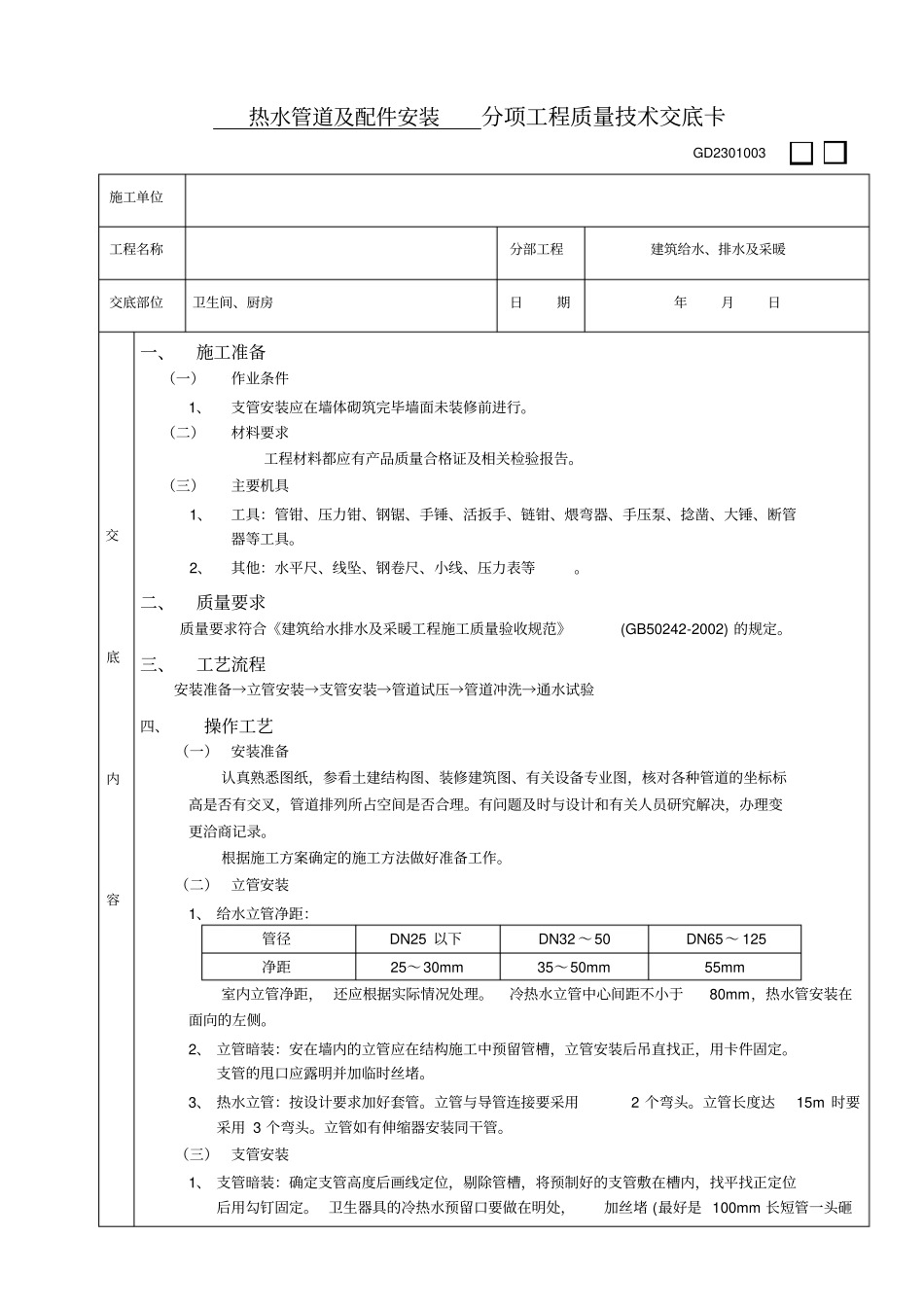

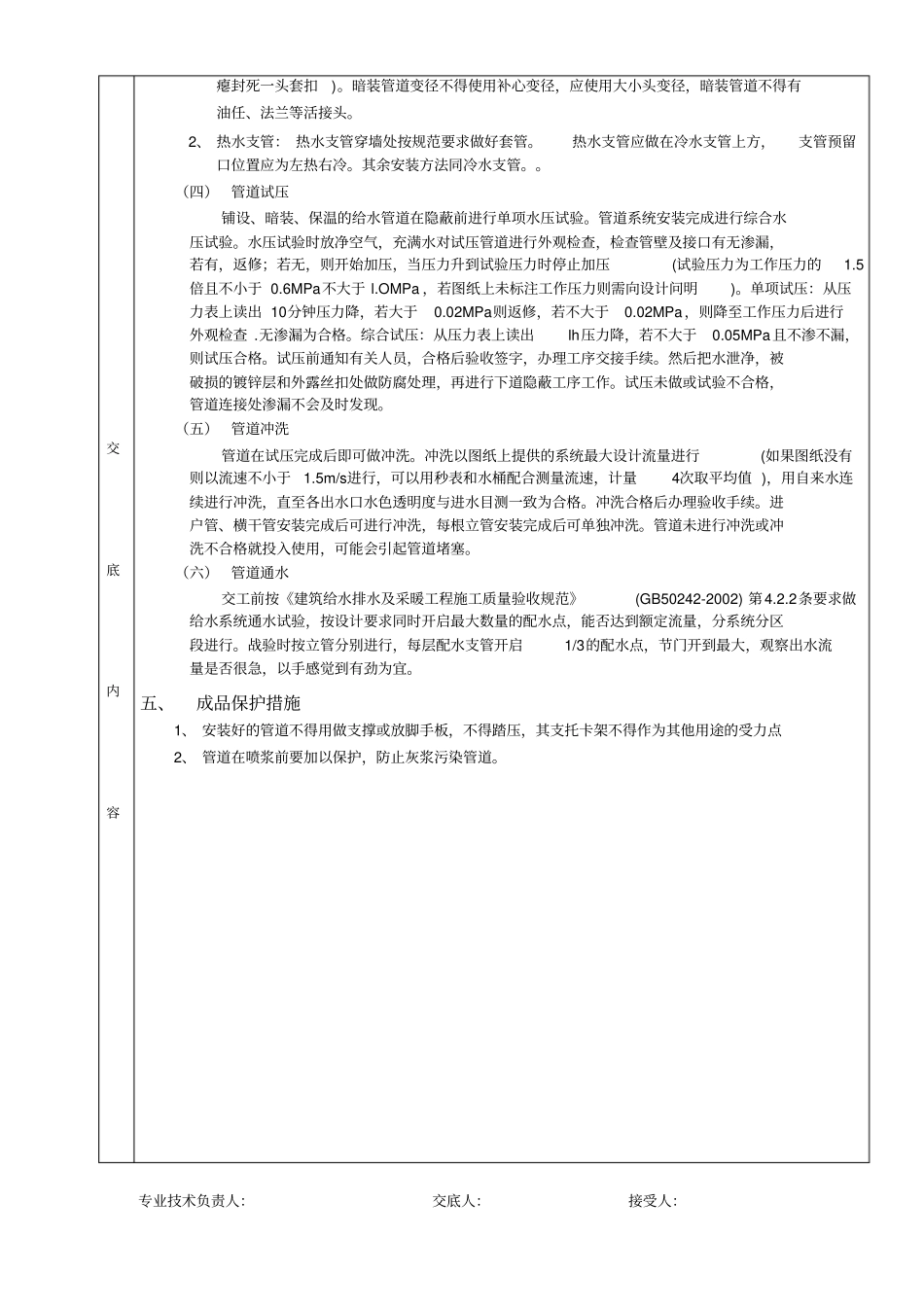

热水管道及配件安装分项工程质量技术交底卡GD2301003施工单位工程名称分部工程建筑给水、排水及采暖交底部位卫生间、厨房日期年月日交底内容一、施工准备（一）作业条件1、支管安装应在墙体砌筑完毕墙面未装修前进行。（二）材料要求工程材料都应有产品质量合格证及相关检验报告。（三）主要机具1、工具：管钳、压力钳、钢锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等工具。2、其他：水平尺、线坠、钢卷尺、小线、压力表等。二、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定。三、工艺流程安装准备→立管安装→支管安装→管道试压→管道冲洗→通水试验四、操作工艺（一）安装准备认真熟悉图纸，参看土建结构图、装修建筑图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理。有问题及时与设计和有关人员研究解决，办理变更洽商记录。根据施工方案确定的施工方法做好准备工作。（二）立管安装1、给水立管净距：管径DN25以下DN32～50DN65～125净距25～30mm35～50mm55mm室内立管净距，还应根据实际情况处理。冷热水立管中心间距不小于80mm，热水管安装在面向的左侧。2、立管暗装：安在墙内的立管应在结构施工中预留管槽，立管安装后吊直找正，用卡件固定。支管的甩口应露明并加临时丝堵。3、热水立管：按设计要求加好套管。立管与导管连接要采用2个弯头。立管长度达15m时要采用3个弯头。立管如有伸缩器安装同干管。（三）支管安装1、支管暗装：确定支管高度后画线定位，剔除管槽，将预制好的支管敷在槽内，找平找正定位后用勾钉固定。卫生器具的冷热水预留口要做在明处，加丝堵(最好是100mm长短管一头砸交底内容瘪封死一头套扣)。暗装管道变径不得使用补心变径，应使用大小头变径，暗装管道不得有油任、法兰等活接头。2、热水支管：热水支管穿墙处按规范要求做好套管。热水支管应做在冷水支管上方，支管预留口位置应为左热右冷。其余安装方法同冷水支管。。（四）管道试压铺设、暗装、保温的给水管道在隐蔽前进行单项水压试验。管道系统安装完成进行综合水压试验。水压试验时放净空气，充满水对试压管道进行外观检查，检查管壁及接口有无渗漏，若有，返修；若无，则开始加压，当压力升到试验压力时停止加压(试验压力为工作压力的1.5倍且不小于0.6MPa不大于l.OMPa，若图纸上未标注工作压力则需向设计问明)。单项试压：从压力表上读出10分钟压力降，若大于0.02MPa则返修，若不大于0.02MPa，则降至工作压力后进行外观检查.无渗漏为合格。综合试压：从压力表上读出lh压力降，若不大于0.05MPa且不渗不漏，则试压合格。试压前通知有关人员，合格后验收签字，办理工序交接手续。然后把水泄净，被破损的镀锌层和外露丝扣处做防腐处理，再进行下道隐蔽工序工作。试压未做或试验不合格，管道连接处渗漏不会及时发现。（五）管道冲洗管道在试压完成后即可做冲洗。冲洗以图纸上提供的系统最大设计流量进行(如果图纸没有则以流速不小于1.5m/s进行，可以用秒表和水桶配合测量流速，计量4次取平均值)，用自来水连续进行冲洗，直至各出水口水色透明度与进水目测一致为合格。冲洗合格后办理验收手续。进户管、横干管安装完成后可进行冲洗，每根立管安装完成后可单独冲洗。管道未进行冲洗或冲洗不合格就投入使用，可能会引起管道堵塞。（六）管道通水交工前按《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)第4.2.2条要求做给水系统通水试验，按设计要求同时开启最大数量的配水点，能否达到额定流量，分系统分区段进行。战验时按立管分别进行，每层配水支管开启1/3的配水点，节门开到最大，观察出水流量是否很急，以手感觉到有劲为宜。五、成品保护措施1、安装好的管道不得用做支撑或放脚手板，不得踏压，其支托卡架不得作为其他用途的受力点2、管道在喷浆前要加以保护，防止灰浆污染管道。专业技术负责人：交底人：接受人：
