热能与动力工程专业认识实习报告VIP免费

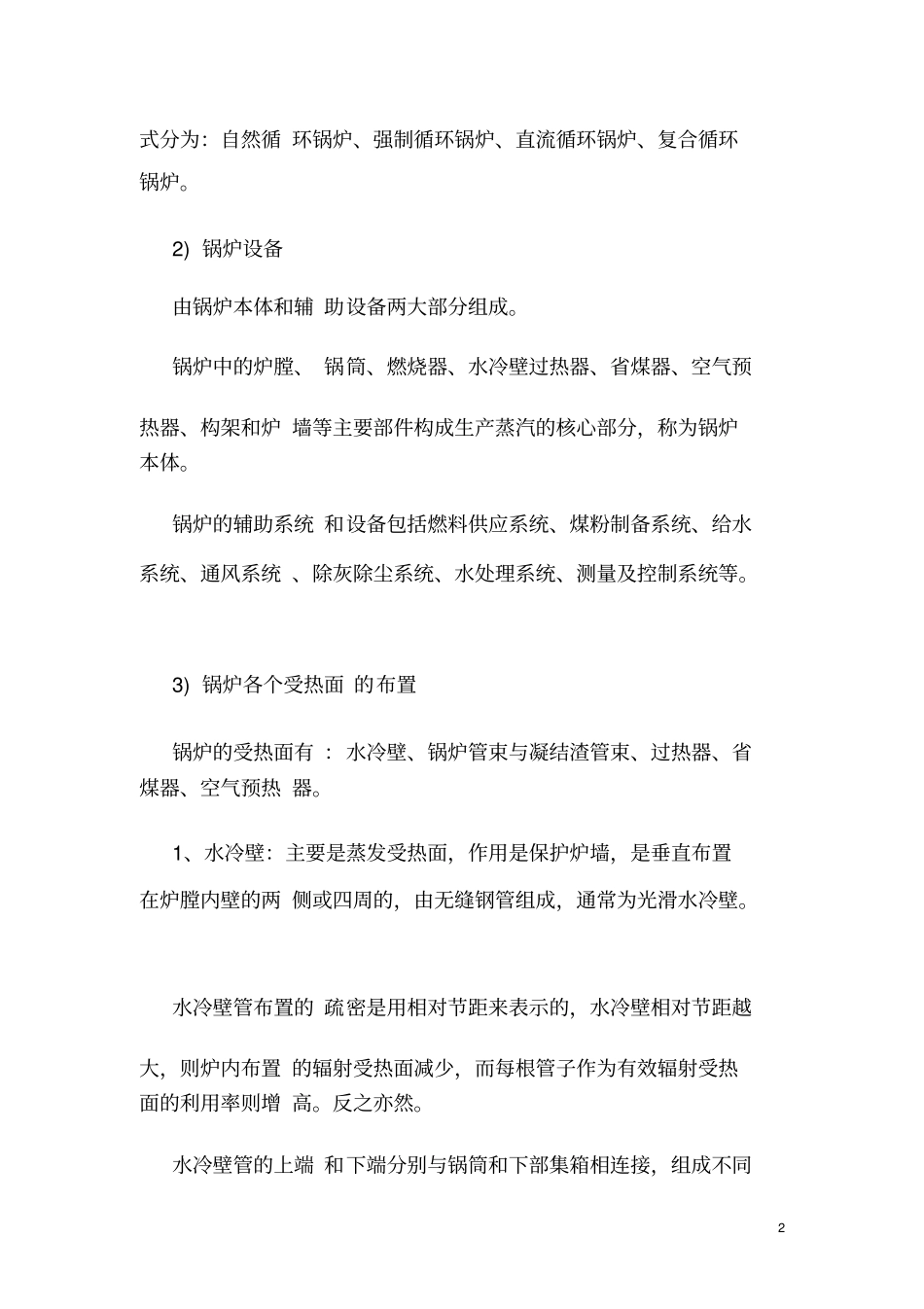

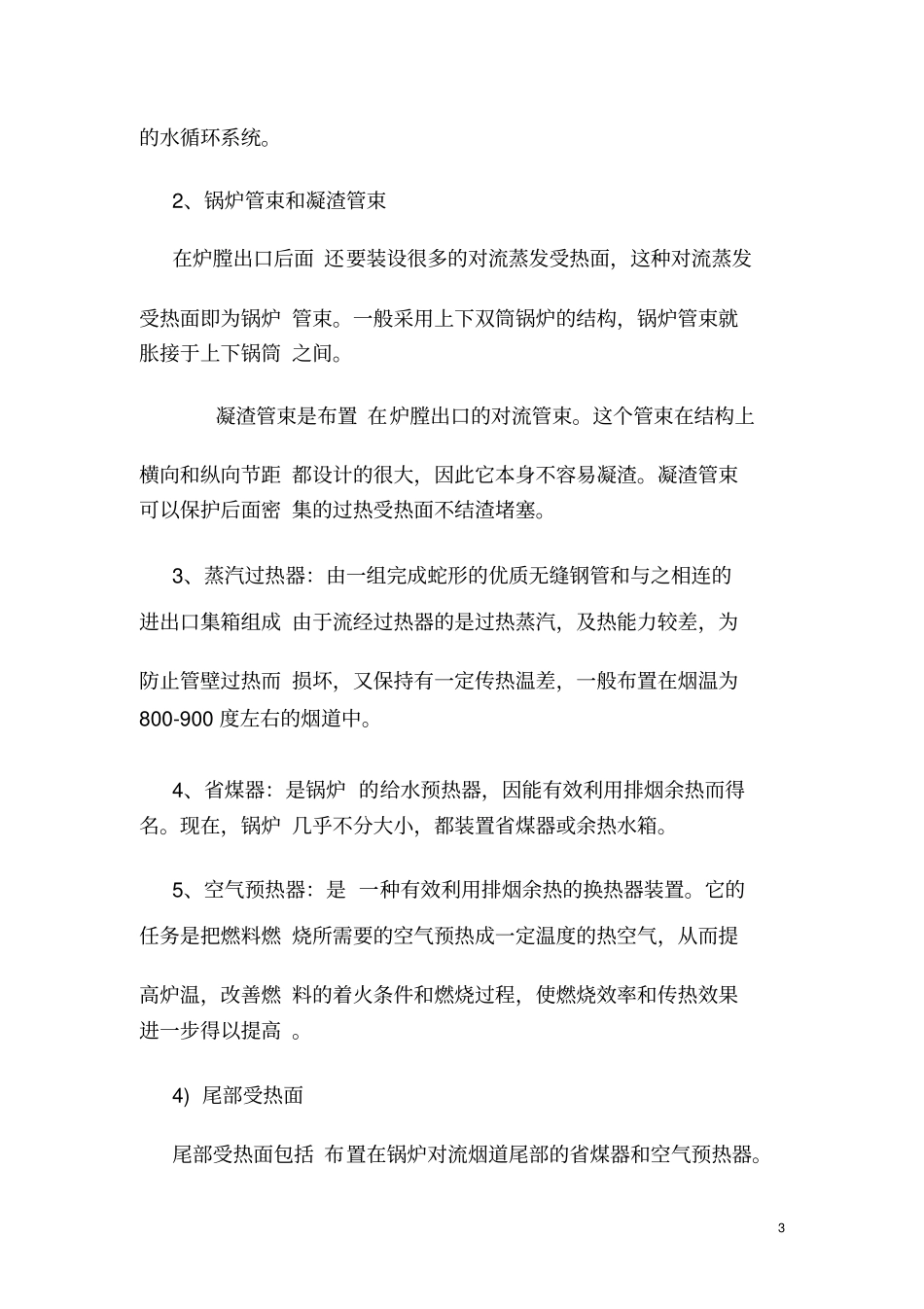

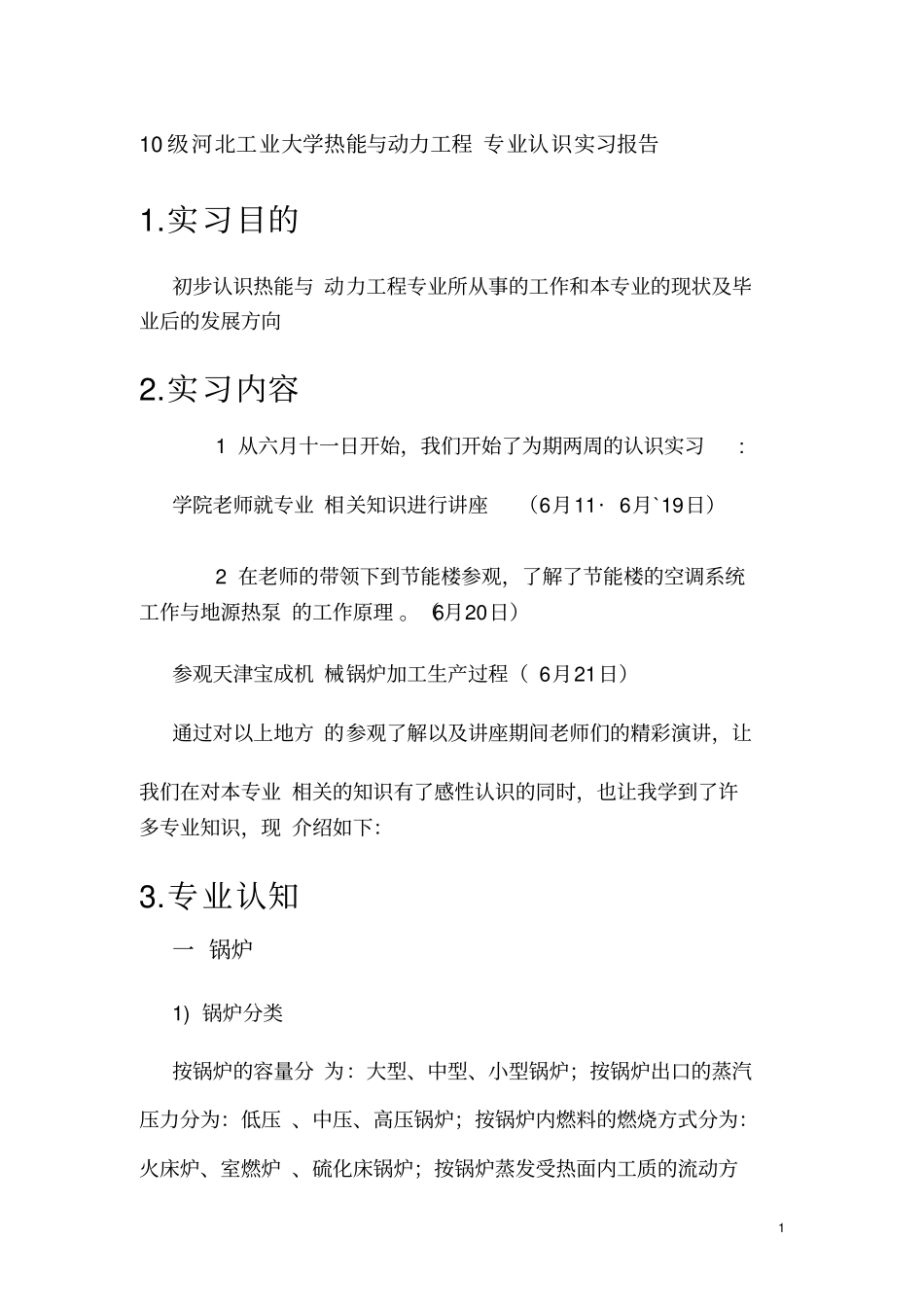

10级河北工业大学热能与动力工程专业认识实习报告1.实习目的初步认识热能与动力工程专业所从事的工作和本专业的现状及毕业后的发展方向2.实习内容1从六月十一日开始，我们开始了为期两周的认识实习:学院老师就专业相关知识进行讲座（6月11·6月`19日）2在老师的带领下到节能楼参观，了解了节能楼的空调系统工作与地源热泵的工作原理。（6月20日）参观天津宝成机械锅炉加工生产过程（6月21日）通过对以上地方的参观了解以及讲座期间老师们的精彩演讲，让我们在对本专业相关的知识有了感性认识的同时，也让我学到了许多专业知识，现介绍如下：3.专业认知一锅炉1)锅炉分类按锅炉的容量分为：大型、中型、小型锅炉；按锅炉出口的蒸汽压力分为：低压、中压、高压锅炉；按锅炉内燃料的燃烧方式分为：火床炉、室燃炉、硫化床锅炉；按锅炉蒸发受热面内工质的流动方1式分为：自然循环锅炉、强制循环锅炉、直流循环锅炉、复合循环锅炉。2)锅炉设备由锅炉本体和辅助设备两大部分组成。锅炉中的炉膛、锅筒、燃烧器、水冷壁过热器、省煤器、空气预热器、构架和炉墙等主要部件构成生产蒸汽的核心部分，称为锅炉本体。锅炉的辅助系统和设备包括燃料供应系统、煤粉制备系统、给水系统、通风系统、除灰除尘系统、水处理系统、测量及控制系统等。3)锅炉各个受热面的布置锅炉的受热面有：水冷壁、锅炉管束与凝结渣管束、过热器、省煤器、空气预热器。1、水冷壁：主要是蒸发受热面，作用是保护炉墙，是垂直布置在炉膛内壁的两侧或四周的，由无缝钢管组成，通常为光滑水冷壁。水冷壁管布置的疏密是用相对节距来表示的，水冷壁相对节距越大，则炉内布置的辐射受热面减少，而每根管子作为有效辐射受热面的利用率则增高。反之亦然。水冷壁管的上端和下端分别与锅筒和下部集箱相连接，组成不同2的水循环系统。2、锅炉管束和凝渣管束在炉膛出口后面还要装设很多的对流蒸发受热面，这种对流蒸发受热面即为锅炉管束。一般采用上下双筒锅炉的结构，锅炉管束就胀接于上下锅筒之间。凝渣管束是布置在炉膛出口的对流管束。这个管束在结构上横向和纵向节距都设计的很大，因此它本身不容易凝渣。凝渣管束可以保护后面密集的过热受热面不结渣堵塞。3、蒸汽过热器：由一组完成蛇形的优质无缝钢管和与之相连的进出口集箱组成由于流经过热器的是过热蒸汽，及热能力较差，为防止管壁过热而损坏，又保持有一定传热温差，一般布置在烟温为800-900度左右的烟道中。4、省煤器：是锅炉的给水预热器，因能有效利用排烟余热而得名。现在，锅炉几乎不分大小，都装置省煤器或余热水箱。5、空气预热器：是一种有效利用排烟余热的换热器装置。它的任务是把燃料燃烧所需要的空气预热成一定温度的热空气，从而提高炉温，改善燃料的着火条件和燃烧过程，使燃烧效率和传热效果进一步得以提高。4)尾部受热面尾部受热面包括布置在锅炉对流烟道尾部的省煤器和空气预热器。3锅炉系统锅炉的工作原理汽轮机是能将蒸汽热能转化为机械功的外燃回转式机械，来自锅炉的蒸汽进入汽轮机后，依次经过一系列环形配置的喷嘴和动叶，将蒸汽的热能转化为汽轮机转子旋转的机械能。汽轮机结构主要有汽缸、转子、联轴器、静叶片、动叶片、汽封、轴承等。汽缸是汽轮机的外壳，其作用是将汽轮机的通流部分与大气隔开，形成封闭的汽室，保证蒸汽在汽轮机内部完成能量的转换过程，汽缸内安装着喷嘴室、隔板、隔板套等零部件；汽缸外连接着进汽、排汽、抽汽等管道。转子是由合金钢锻件整体加工出来的。在高压转子调速器端用刚性联轴器与一根长轴连接，此节上轴上装有主油泵和超速跳闸机构。所有转子都被精加工，并且在装配上所有的叶片后，进行全速转动试验和精确动平衡。联轴器用来连接汽轮机各个转子以及发电机转子，并将汽轮机的扭矩传给发电机。现代汽轮机常用的联轴器常用三种形式：刚性联轴器，半挠性联轴器和挠性联轴器。动叶处安装在转子叶轮或转鼓上，接受喷嘴叶栅射出的高速气流，把蒸汽的动能转换成机械能，使转子旋转。4转子和静体的间的间隙会导致漏汽，这不仅会降低机组效率，还会影响机组安全运行。为了防止蒸汽泄漏和空气漏入，需要有密封装置，通常...
