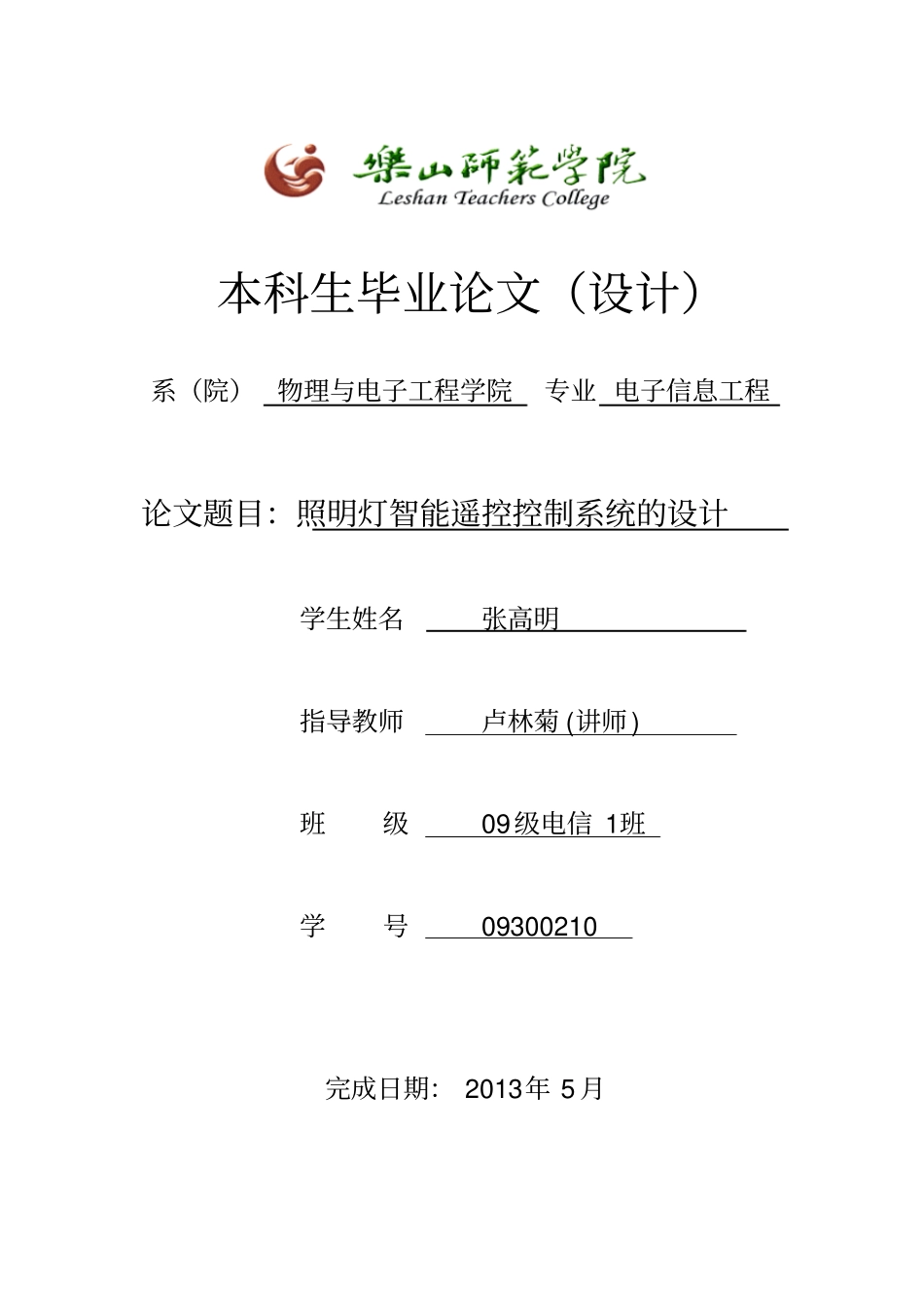

本科生毕业论文（设计）系（院）物理与电子工程学院专业电子信息工程论文题目：照明灯智能遥控控制系统的设计学生姓名张高明指导教师卢林菊(讲师)班级09级电信1班学号09300210完成日期：2013年5月乐山师范学院毕业论文（设计）1照明灯智能遥控控制系统的设计[摘要]本论文是以单片机为核心实现了照明灯的遥控开关和定时熄灭等功能。以STC89C52单片机为主模块控制照明灯的开关，遥控器和红外接收头分别构成发射和接收模块，利用红外通讯技术实现信息的编码，发射，传输，解码，最后由单片机实现相应的控制。本设计具有稳定性好，抗干扰能力强，容易操作，方便实用等优点。[关键词]单片机红外遥控液晶显示前言随着现代科技的发展，人们对于生活的标准也在不断提高。以计算机技术为代表的信息革命正在席卷全球，而微型计算机处理器更是已经应用的生活中的方方面面。单片机在工业仪表、智能控制、机电一体化和家用电器等方面都有相当丰富的应用领域。当前，8位单片机（如AT89SC52和STC89C52等）主要用于工业控制，如温度、压力、计量的测量和机械加工制造等诸多领域。高效能的16位单片机（如MCS-96、MK-68200）可以应用在更复杂的计算机网络和信息处理等技术。本文利用STC89C52单片机系统对照明灯控制，改变了传统的开关照明灯的方式，克服了开关固定、人工操作等缺点，使我们能够在不接触开关的情况下自由遥控和定时。本设计在实际使用中，最大的特色就是节能和智能控制。体现了家居照明智能化，为智能家居全面实现奠定基础。1总体方案设计本设计以STC89C52为控制核心，利用遥控器作为发射模块发送按键所产生的的控制指令，用红外接收头为主要接收模块接收后送入单片机。然后单片机根据输入的指令做出相应的控制操作，即改变照明灯的状态以及在液晶上显示相关的信息。其总体框图1图如下：乐山师范学院毕业论文（设计）2图1系统总体框图2系统的硬件设计2.1系统总电路图图2系统的总体电路图2.2控制模块主控电路是由STC89C52单片机、复位电路和时钟电路部分组成，具体电路如图2所示。单片机是由运算器、控制器、存储器、输入设备以及输出设计共五个基乐山师范学院毕业论文（设计）3本部分组成。它是把包括运算器、控制器、少量的存储器、最基本的输入输出口电路、串行口电路、中断和定时电路等都集成在一个尺寸有限的芯片上。因此，它简化一些专用接口电路，如编程计数器、锁相环（PLL）、模拟开关、A/D和D/A变换器、电压比较器等组成的专用控制处理功能的单板式微系统。本设计充分利用了STC89C52单片机的I/O接口资源，分别控制照明灯和液晶显示。图3系统的控制单元总体图2.2.1STC89C52单片机简介STC89C52是目前应用最广泛的8位单片机。STC89C52使用经典的MCS-51内核，但做了很多的改进使得芯片增加了传统51单片机没有的功能。其内部由CPU即中央处理器（包括算术逻辑单元、定时/计数器等）、内部存储器（RAM和ROM）、输入/输出端口、中断系统、串行通信口等。对于STC89C52来说：8KBFlash程序存储器；512B片内RAM；2个可有程序乐山师范学院毕业论文（设计）4控制的16位定时/计数器T0和T1；5个中断源分别是T0、T1、外部中断（INT0和INT1）以及串行通信中断；4个8位并行I/O端口，1个全双工串行通信I/O口；看门狗定时器（WDT）。针对以上特点本设计主控模块中的单片机芯片采用了STC89C52芯片，此芯片功能强大，能够完全满足系统运行的需求。其引脚图如上图4所示。图4STC89C52的引脚排列2.2.2时钟电路图5STC89C52晶振电路本设计中采用晶振的周期为12MHz。2.2.3复位电路复位电路采用的是传统的按钮，按一下后RST引脚变为高电平完成复位。乐山师范学院毕业论文（设计）5图6ST89C52复位电路2.3发射模块发射模块采用JQ-32遥控器其实物如下图7所示，该遥控器为21键，功能强大，抗干扰能力强，适用性强，其参数为：电源：DC3.0V，工作距离：>=8V，发射功率：70mW,发射编码：NEC，RC5。通过遥控器上的按键，经过编码后发射出去，经红外接收头接收后便可以控制照明灯了。图7JQ-32的实物图乐山师范学院毕业论文（设计）62.4接收模块红外接收头是集接收，放大，解调一体的器件，它内部IC已经完成了解调，...
