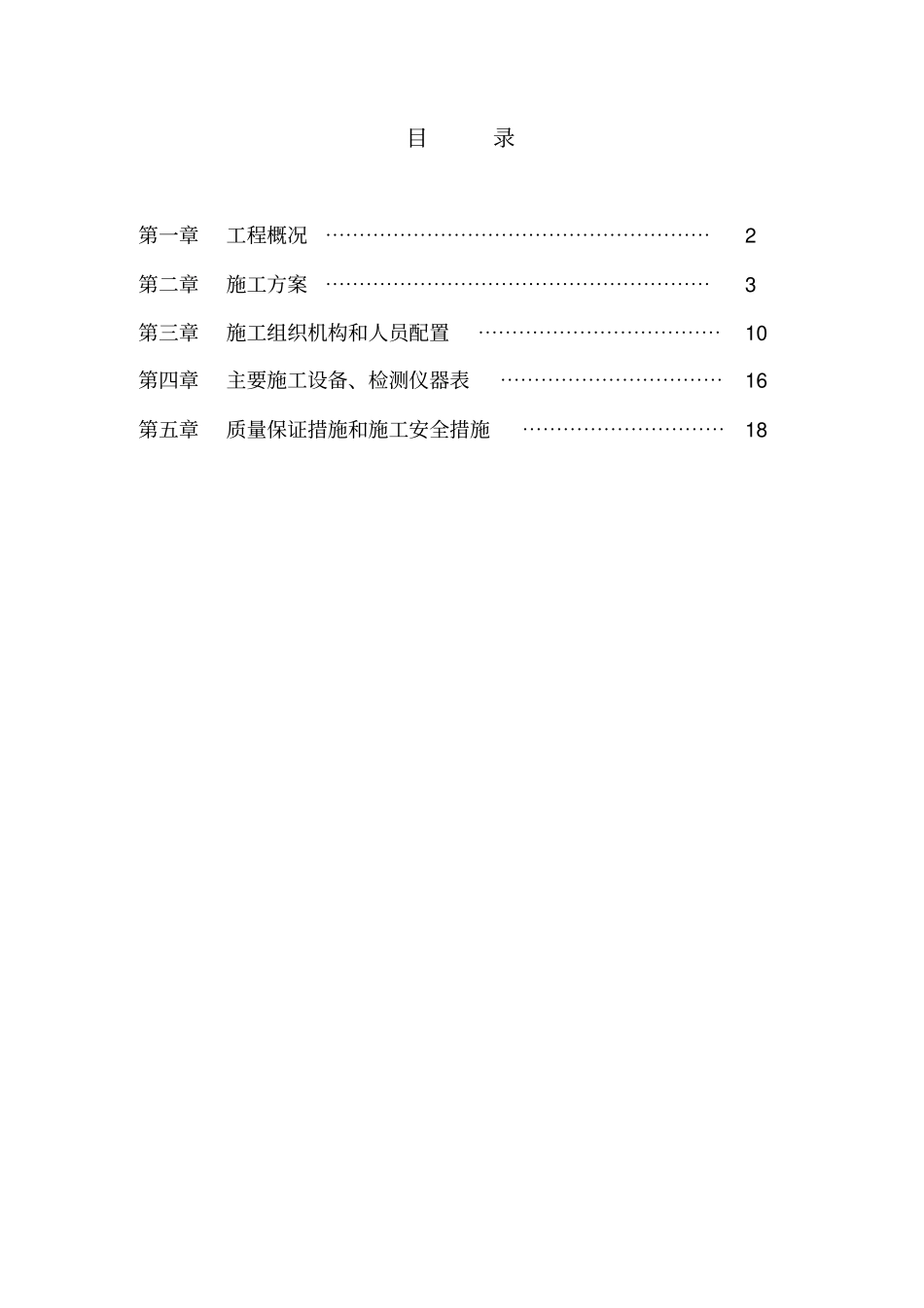

珠海粤裕丰钢厂干散货码头钢桩牺牲阳极阴极保护工程施工组织设计方案濮阳市豫安防腐有限公司吉林分公司2011年10月目录第一章工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第二章施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第三章施工组织机构和人员配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10第四章主要施工设备、检测仪器表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16第五章质量保证措施和施工安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18第一章工程概况1.工程概述珠海粤裕丰钢厂干散货码头为防止钢管桩的腐蚀设计采用环氧粉末全涂加牺牲阳极阴极保护的方法。材质为Q345、尺寸为Φ****×*****的钢管桩共计408根，每根钢管桩上布置1支高效铝阳极，共计安装铝合金牺牲阳极408支；安装阴极保护电位测试系统6套。2.施工计划周期开工日期：2011年9月10日竣工日期：2011年11月30日3．施工作业总体安排牺牲阳极水下安装施工，采用两个作业班；阴保电位测试系统的安装选用一个作业班进行施工安装。三个作业班可根据工程进度安排采取同时作业或交叉作业的方式，最大程度的提高工效保证本工程按时竣工。4．阴极保护施工及验收规范4.1JTS153-3-2007《海港工程钢结构防腐蚀技术规范》4.2GJB156A－2008《港工设施牺牲阳极保护设计和安装》4.3GB/T4948-2002《铝-锌-铟系合金牺牲阳极》4.4GB/T4949－2007《铝-锌-铟系合金牺牲阳极化学分析方法》4.5GB/T17848-1999《牺牲阳极电化学性能试验方法》第二章、施工方案1.牺牲阳极水下焊接1.1牺牲阳极水下焊接方式的比较1.1.1根据钢管桩码头建造特点，打桩前，钢管桩表面不能焊接较大构件，以免影响打桩施工。牺牲阳极只能在钢管桩完成打桩工程后进行水下安装。1.1.2牺牲阳极的水下安装方法主要有以下几种：螺栓固定法、捆扎法和水下焊接法。1.1.3螺栓固定法是将牺牲阳极通过固定在焊在钢管桩上的钢制固定架上，达到阳极安装固定的目的。螺栓固定法的缺点是工艺复杂、安装困难，尤其是牺牲阳极在长期使用中受海水冲击、海流推动，螺帽容易产生松动，造成牺牲阳极与钢管桩之间接触电阻增大，降低阳极发生电流量和工作性能，影响钢管桩的保护效果。1.1.4捆扎法是采用钢制卡环或钢带将牺牲阳极捆扎在钢管桩上，达到牺牲阳极安装固定的目的。捆扎法的缺点是由于海浪冲击，海流扭动，牺牲阳极的不断溶解，造成牺牲阳极与捆扎带之间产生松动，使阳极与钢管桩之间接触电阻增大，影响牺牲阳极发生电流和使用效果，严重者阳极脱落，造成保护工程失败。通过以上比较，螺栓法固定法和捆扎法一般不宜采用。1.1.5水下焊接安装法是采用水下焊接设备和水下焊条通过电焊方法把牺牲阳极安装固定在钢管桩上。水下电焊方法具有技术成熟、牢固可靠，牺牲阳极与钢管桩接触电阻小、导电性能好、使用寿命长等特点。水下焊接法又分自动CO2气体局部排水干法焊和普通湿法焊两种。半自动CO2气体局部排水干法焊技术难度大、造价高，主要用于水下高强钢结构材料的焊接。本工程钢管状材质为Q345钢，采用水下SRETS208湿法焊条焊接工艺完全满足工程技术要求。1.2牺牲阳极水下焊接设备1．2.1牺牲阳极水下焊接安装设备采用ZX-500直流弧焊机，ZX-500焊机的特点是电压调节范围大，工作电流稳定，起弧电压稳定，水下操作不易断弧，连续性强，焊缝质量好。1.2.2空压机施工用空压机型号为V-0.67/14-1型。该机排气量0.67/min，工作压力1.4MPa,配以活性碳为主要的空气过滤器。符合国家GB18985-2003《潜水员供气量》规定。该机可用于90m以下潜水作业。1.2.3高压充气机施工用高压充气机的型号为VF-206型。该机为V型二级风冷式，排气量6m3/h，额定排气压力为200kg/cm2。该机工作性能稳定，使用效果良好。1.2.4潜水装置该工程使用的潜水装具为美国KMB-18型管供式轻装潜水装具。其特点是集轻潜装具与重潜装具的优点于一身。水下潜水员活动灵活，水下作业时间长，为保证施工工期打下良好的基础。1.2.5潜水双通电话用于地面人员和潜水员及潜水员与潜水员之间的联系，确保焊接工作正常进行和水下施工人员的安全。1.2.6监测仪器水下录像系统为美国产COBRA-52006ROV型。水下照相机为日本产NIKONSO-V型，适用水深120m，水中能见度2m以上时，...
