玄武岩纤维混凝土施工指导书河南金石路桥技术开发有限公司有限公司VIP免费

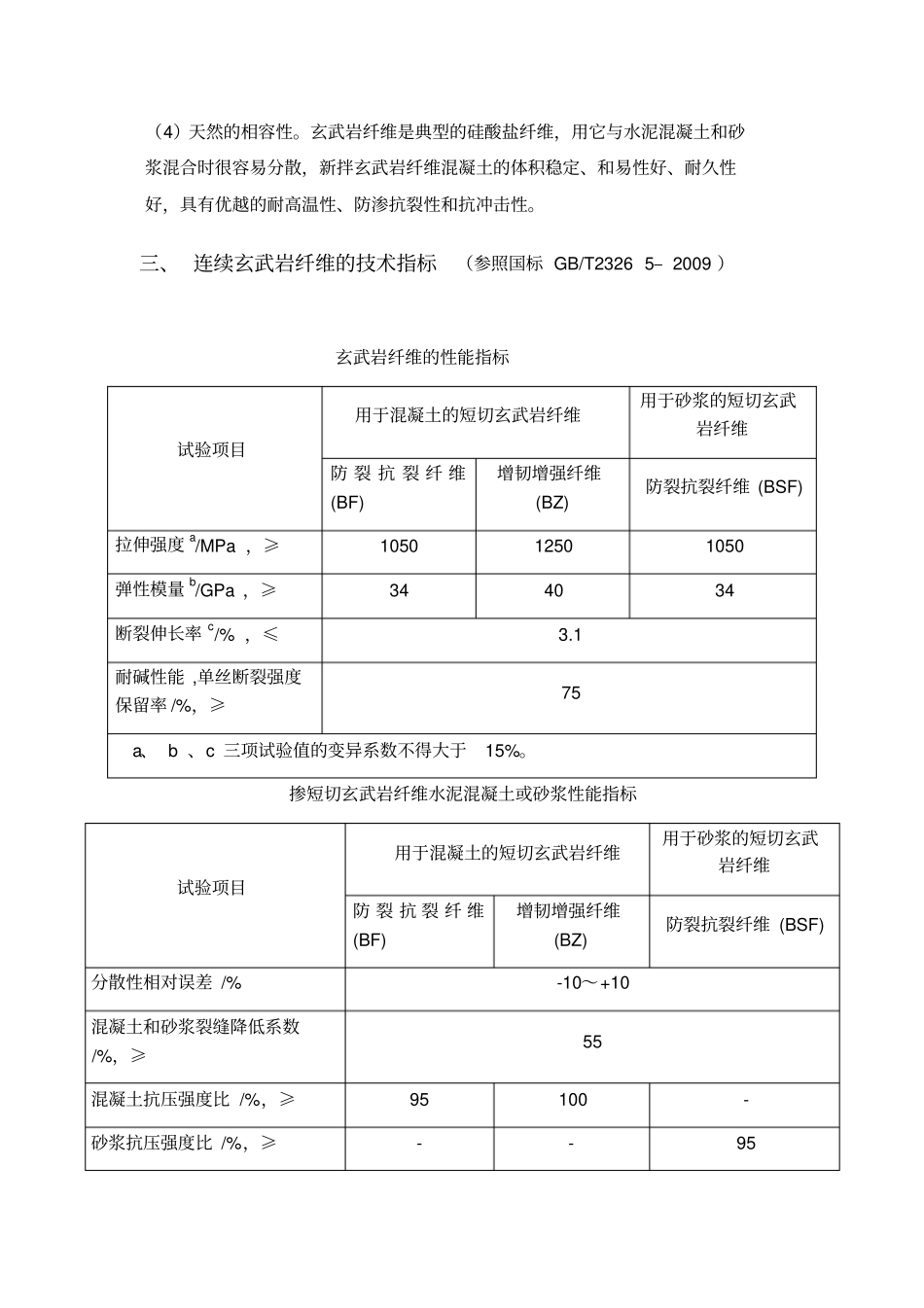

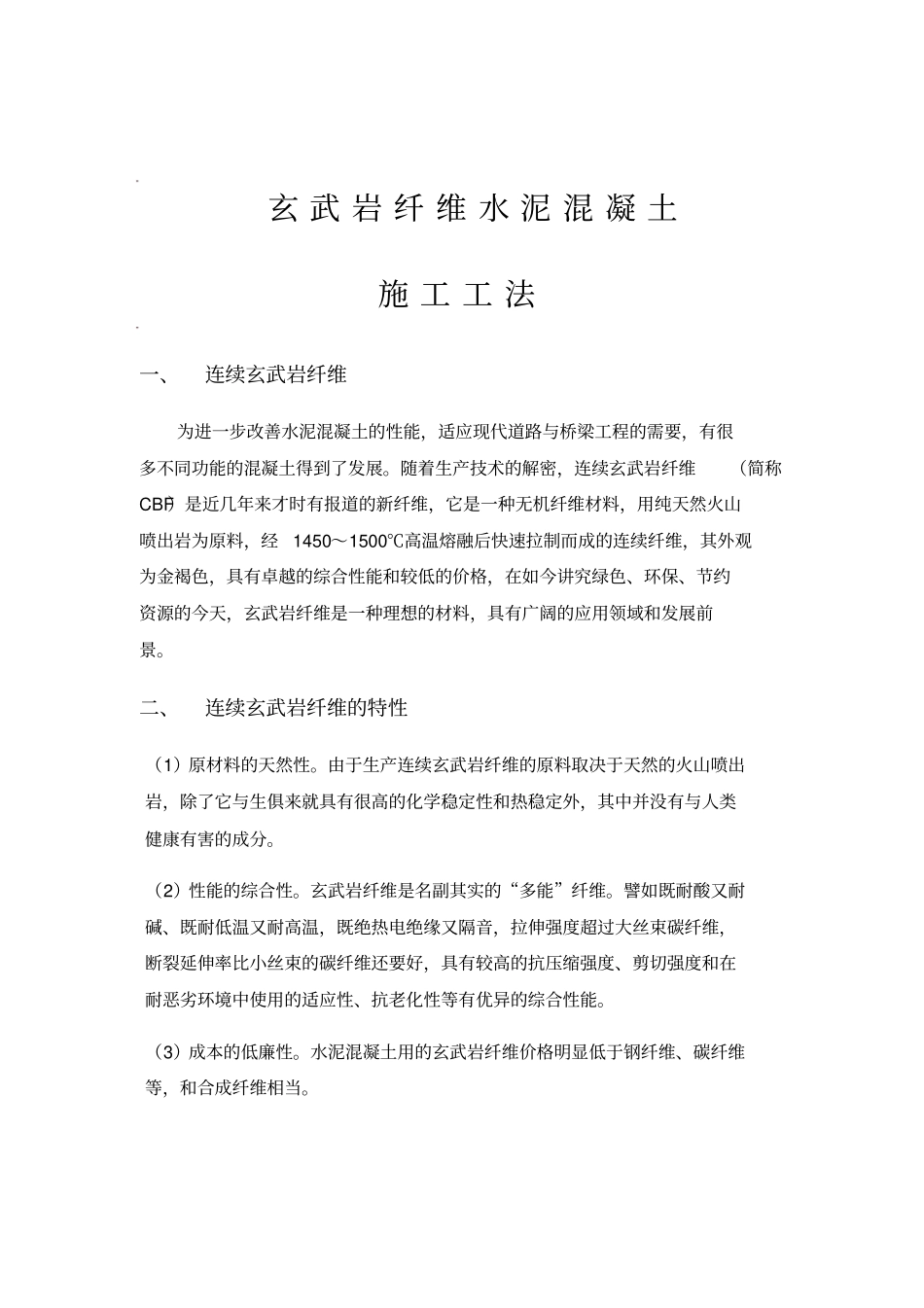

玄武岩纤维应用技术系列规范玄武岩纤维混凝土施工工法水泥混凝土河南金石路桥技术开发有限公司玄武岩纤维水泥混凝土施工工法一、连续玄武岩纤维为进一步改善水泥混凝土的性能，适应现代道路与桥梁工程的需要，有很多不同功能的混凝土得到了发展。随着生产技术的解密，连续玄武岩纤维（简称CBF）是近几年来才时有报道的新纤维，它是一种无机纤维材料，用纯天然火山喷出岩为原料，经1450～1500℃高温熔融后快速拉制而成的连续纤维，其外观为金褐色，具有卓越的综合性能和较低的价格，在如今讲究绿色、环保、节约资源的今天，玄武岩纤维是一种理想的材料，具有广阔的应用领域和发展前景。二、连续玄武岩纤维的特性（1）原材料的天然性。由于生产连续玄武岩纤维的原料取决于天然的火山喷出岩，除了它与生俱来就具有很高的化学稳定性和热稳定外，其中并没有与人类健康有害的成分。（2）性能的综合性。玄武岩纤维是名副其实的“多能”纤维。譬如既耐酸又耐碱、既耐低温又耐高温，既绝热电绝缘又隔音，拉伸强度超过大丝束碳纤维，断裂延伸率比小丝束的碳纤维还要好，具有较高的抗压缩强度、剪切强度和在耐恶劣环境中使用的适应性、抗老化性等有优异的综合性能。（3）成本的低廉性。水泥混凝土用的玄武岩纤维价格明显低于钢纤维、碳纤维等，和合成纤维相当。（4）天然的相容性。玄武岩纤维是典型的硅酸盐纤维，用它与水泥混凝土和砂浆混合时很容易分散，新拌玄武岩纤维混凝土的体积稳定、和易性好、耐久性好，具有优越的耐高温性、防渗抗裂性和抗冲击性。三、连续玄武岩纤维的技术指标（参照国标GB/T23265–2009）玄武岩纤维的性能指标试验项目用于混凝土的短切玄武岩纤维用于砂浆的短切玄武岩纤维防裂抗裂纤维(BF)增韧增强纤维(BZ)防裂抗裂纤维(BSF)拉伸强度a/MPa，≥105012501050弹性模量b/GPa，≥344034断裂伸长率c/%，≤3.1耐碱性能,单丝断裂强度保留率/%，≥75a、b、c三项试验值的变异系数不得大于15%。掺短切玄武岩纤维水泥混凝土或砂浆性能指标试验项目用于混凝土的短切玄武岩纤维用于砂浆的短切玄武岩纤维防裂抗裂纤维(BF)增韧增强纤维(BZ)防裂抗裂纤维(BSF)分散性相对误差/%-10～+10混凝土和砂浆裂缝降低系数/%，≥55混凝土抗压强度比/%，≥95100-砂浆抗压强度比/%，≥--95混凝土抗渗性能提高系数a/%，≥30-砂浆透水压力比b/%，≥--120韧性指数（I5）c,≥-3-混凝土抗冲击性能d/%，≥160300-a、b、c、d为可选项目，由供需双方协商选用。四、玄武岩纤维混凝土的特点（1）在混凝土中掺入玄武岩纤维，由于其在混凝土内部构成一种均匀的乱向支撑体系，从而产生一种有效的二级加强效果。玄武岩纤维的乱向分布形式可削弱混凝土的塑性收缩，收缩的能量被分散到无数的纤维丝上，从而有效地增强混凝土的韧性，减少混凝土初凝时收缩引起的裂纹和裂缝。（2）混凝土中掺入纤维，可以缓解温度变化而引起的混凝土内部应力的作用，防止温度裂缝的扩展。同时混凝土中掺入纤维，在混合过程中引进了空气，使混凝土内空气含量增加，抗冻性能得以改善。（3）均匀分布于混凝土中的大量纤维起了“承托”作用，降低了混凝土表面的析水与集料的离析，从而使混凝土中微孔隙含量大大降低；同时纤维的掺入减少了混凝土中的初始原生裂缝，所带来的明显的阻裂效应使纤维混凝土的抗渗能力得以提高。（4）纤维加入混凝土中经搅拌后纤维成乱向分布，一方面降低了混凝土的收缩应力，同时混凝土的粘聚性增大，有效阻止了混凝土的离析，水分迁移困难，减少了由于水泥砂浆体塑性收缩产生的可能性。（5）纤维的掺入减少了塑性混凝土表面的析水，表现为泌水率下降，泌水推迟20min开始，提早30min结束。由于加入纤维后泌水速度降低，故要进行二次振捣，收面作业应适当加强。(6)在混凝土中加入纤维，能提高混凝土抗剪、抗劈裂、抗疲劳，能显著改善混凝土的力学性能，避免了普通混凝土因上述指标过低而引起的一些病害。(7)在混凝土中加入纤维，混凝土搅拌、浇注成型时，对混凝土无不良影响，且结合性好，能改善混凝土的粘聚性和稳定性。五、玄武岩纤维混凝土配合比设计应根据混凝土不同部位和使用要求，选择不同品种、长度和...
