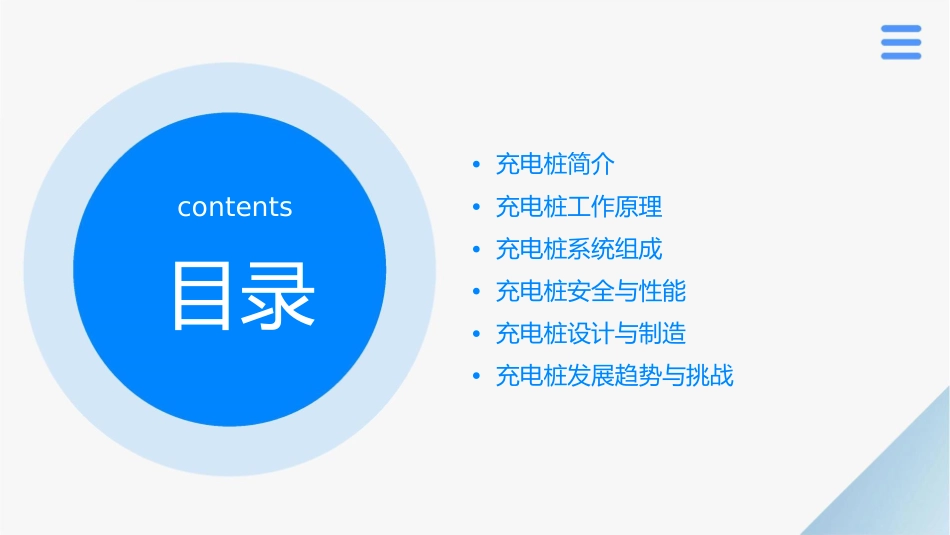

充工作原•充电桩简介contents•充电桩工作原理•充电桩系统组成•充电桩安全与性能•充电桩设计与制造•充电桩发展趋势与挑战目录充介01定义与功能定义充电桩是一种为电动汽车、混合动力汽车等新能源汽车提供充电服务的设备。功能具备电能计量、计费、控制和通信等功能，支持多种充电方式和支付方式，为新能源汽车提供安全、可靠、快速的充电服务。分类与特点分类根据安装地点和充电方式的不同，充电桩可以分为公共充电桩和家庭充电桩两类。特点具备高效、环保、节能等特点，能够满足不同用户的需求，是新能源汽车发展的重要基础设施。应用场景与优势应用场景广泛应用于城市、乡村、高速公路等场所，为新能源汽车用户提供便捷的充电服务。优势充电方便、充电速度快、充电成本低、节能环保等，能够提高新能源汽车的使用便利性和经济效益。充工作原理02交流充电桩工作原理交流充电桩通常采用AC-DC充电方式，通过变压器将高电压转换为适合汽车的较低电压，并通过整流器将交流电转换为直流电供给电动汽车。交流充电桩的输出功率较小，充电时间较长，但建设成本较低，使用方便，适合家用和公共停车场等场景。直流充电桩工作原理01直流充电桩采用DC-DC充电方式，通过直接连接汽车电池进行充电，充电功率较大，充电时间较短，能够快速补充电量。02直流充电桩通常建设在高速公路服务区、公共停车场等需要快速充电的场所，也适用于电动汽车的商业运营。无线充电桩工作原理无线充电桩采用非接触式充电技术，通过磁场耦合原理将电能传输给汽车电池。无线充电桩具有安装方便、无需插拔充电插头等优点，但充电效率相对较低，成本较高，目前仍处于推广阶段。快速充电技术原理快速充电技术通过加大充电电流或提高充电电压等方式，缩短充电时间，提高充电效率。快速充电技术需要匹配相应的电动汽车电池和充电桩，同时需要考虑电池的安全性和寿命等因素。充成03充电模块充电模块是充电桩的核心部分，负责将电能转换为直流电或交流电，为电动汽车提供充电服务。充电模块通常采用功率电子技术和控制技术，实现高效、快速的充电过程。根据不同的充电需求，充电模块可以提供不同的充电功率和电压等级，以满足不同类型电动汽车的充电需求。监控系统监控系统负责对充电桩的工作状态进行实时监测和记录，确保充电过程的安全和稳定。监控系统包括各种传感器和仪表，如电流表、电压表、温度表等，用于监测充电过程中的各项参数。监控系统还可以对故障进行诊断和预警，及时发现并处理潜在问题，确保充电过程的安全可靠。保护系统保护系统还可以对充电过程进行定时控制和预约管理，确保在特定时间段内进行充电，避免因长时间充电而产生的安全隐患。保护系统负责在充电过程中对电动汽车和充电桩进行过流、过压、欠压、过热等保护，确保设备和人身安全。保护系统通常包括各种保护电路和安全装置，如熔断器、断路器、继电器等，用于在异常情况下及时切断电源或降低输出电压。通信系统通信系统负责充电桩与电动汽车之间的信息交互，包括控制指令和状态信息的传输。通信系统通常采用无线或有线通信方式，如蓝牙、WiFi、CAN总线等，实现快速、可靠的数据传输。通信系统还可以对充电过程进行远程监控和控制，方便用户随时了解充电状态并进行远程操作。人机交互系统人机交互系统负责对用户进行友好的操作界面和交互体验，方便用户进行充电操作和查询相关信息。人机交互系统通常包括显示屏、触摸屏、人机交互系统还可以提供多种语言和操按键等输入输出设备，用于显示充电状作方式，以满足不同国家和地区用户的态、电量、费用等信息，同时接受用户输入的指令。需求。充安全与能04安全防护措施01020304过流保护过压保护漏电保护接地保护充电过程中若有过大的电流通过，充电桩会自动切断电源，防止设备损坏和火灾发生。当充电电压超过设定值时，充电桩会自动断电，保护电池不受过压损害。如果充电桩外壳或线路出现漏电情况，设备会自动断电并报警。充电桩的金属外壳应接地，确保在漏电情况下能够将电流导入大地，保障人员安全。性能参数指标输出电压范围输出电流范围充电功率兼容性充电桩应能够适应不同品牌和型号的电动汽...
