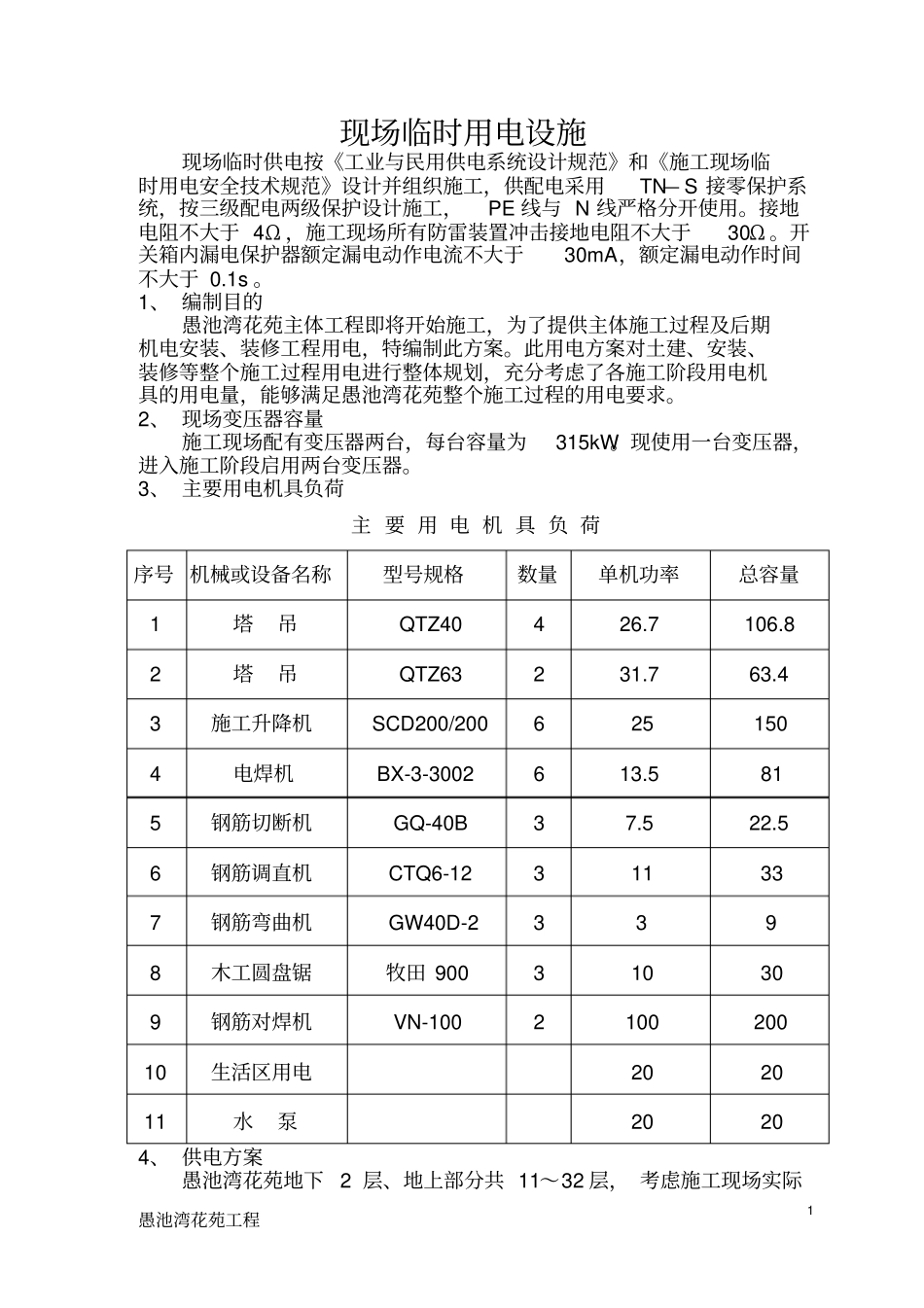

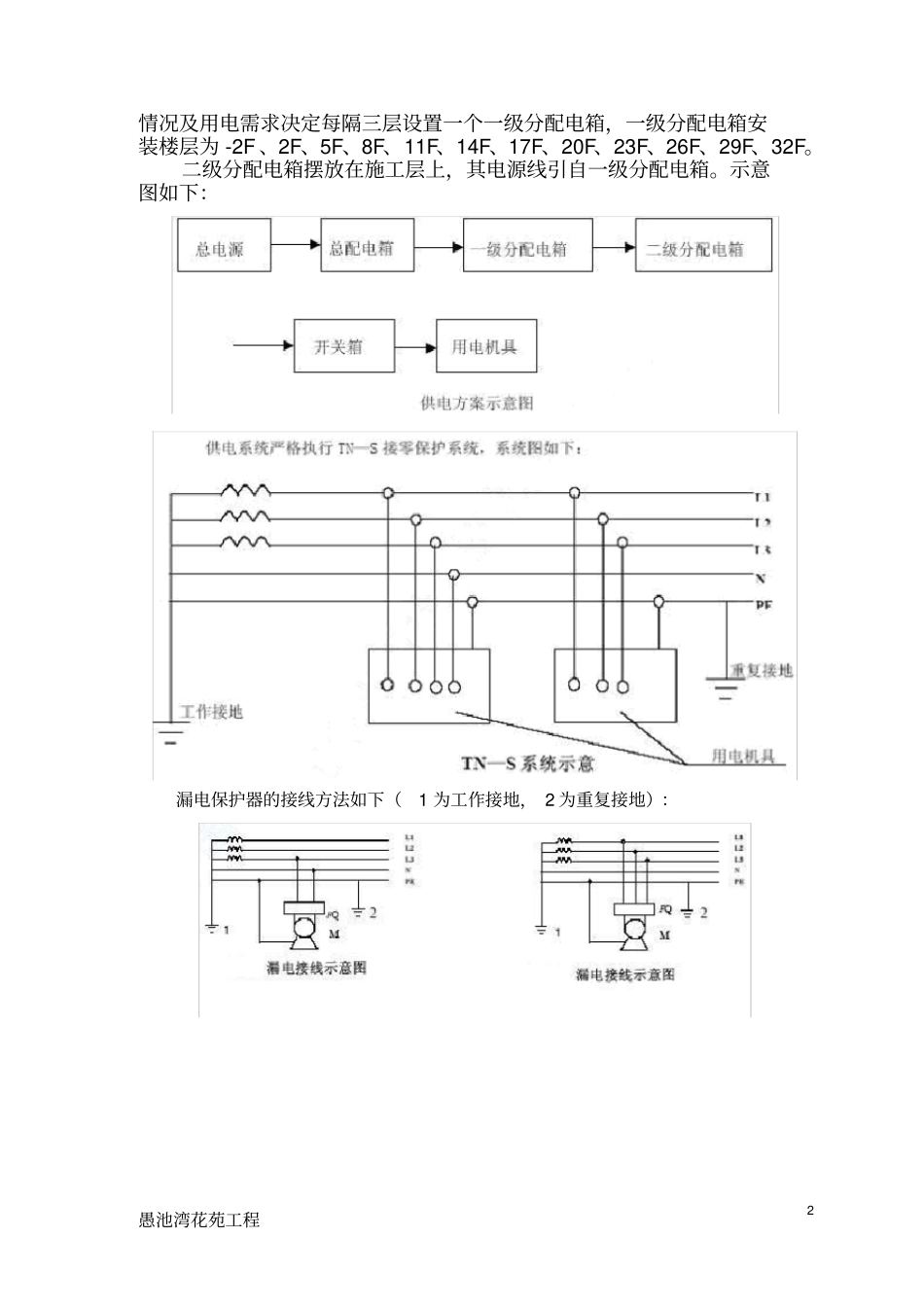

1/11愚池湾花苑临时用电用水方案编制人：审核人：批准人：年月日愚池湾花苑工程1现场临时用电设施现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电两级保护设计施工，PE线与N线严格分开使用。接地电阻不大于4Ω，施工现场所有防雷装置冲击接地电阻不大于30Ω。开关箱内漏电保护器额定漏电动作电流不大于30mA，额定漏电动作时间不大于0.1s。1、编制目的愚池湾花苑主体工程即将开始施工，为了提供主体施工过程及后期机电安装、装修工程用电，特编制此方案。此用电方案对土建、安装、装修等整个施工过程用电进行整体规划，充分考虑了各施工阶段用电机具的用电量，能够满足愚池湾花苑整个施工过程的用电要求。2、现场变压器容量施工现场配有变压器两台，每台容量为315kW。现使用一台变压器，进入施工阶段启用两台变压器。3、主要用电机具负荷主要用电机具负荷序号机械或设备名称型号规格数量单机功率总容量1塔吊QTZ40426.7106.82塔吊QTZ63231.763.43施工升降机SCD200/2006251504电焊机BX-3-3002613.5815钢筋切断机GQ-40B37.522.56钢筋调直机CTQ6-12311337钢筋弯曲机GW40D-23398木工圆盘锯牧田900310309钢筋对焊机VN-100210020010生活区用电202011水泵20204、供电方案愚池湾花苑地下2层、地上部分共11～32层，考虑施工现场实际愚池湾花苑工程2情况及用电需求决定每隔三层设置一个一级分配电箱，一级分配电箱安装楼层为-2F、2F、5F、8F、11F、14F、17F、20F、23F、26F、29F、32F。二级分配电箱摆放在施工层上，其电源线引自一级分配电箱。示意图如下：漏电保护器的接线方法如下（1为工作接地，2为重复接地）：愚池湾花苑工程3供电线路选用五芯电缆，供电系统做到“三级配电，两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。三级配电示意图如下：说明：在以上两种连接示意图中，《三级配电示意图》中的连接方式能满足“三级配电，两极保护”的要求，《错误连接示意图》不能满足三级配电的要求。5、末端开关箱设计方案（1）开关箱断路器、插座容量选择施工层主要用电机具为：电焊机BX1--50015台0.6kw振动棒12台1.5kwBX1--500型电焊机计算电流为：根据公式P=UIcos.I=P/Ucos..600/380×0.45=3.51（A）振动机计算电流为：根据公式P=1.732UIcos.愚池湾花苑工程4I=P/1.732Ucos..1500/1.732×380×0.68=3.35（A）根据以上电流计算，末端开关箱应为如下设计方案：开关箱总断路器容量为60A，漏电断路器容量为60A，外插式插座断路器容量为20A，外插式插座为25A。系统图如下：（2）末端开关箱外形尺寸6、电焊机专用配电箱设计方案（1）电焊机专用配电箱开关、插座容量选择竖向电渣压力焊机HSS--6303台50.4kWHSS--630竖向电渣压力焊机计算电流为：根据公式P=Scos鳬=Scos..1.732U=50400/1.732×380=76.6（A）根据以上电流计算，电焊机专用配电箱应为以下方案：电焊机配电箱总空气开关应为100A，一条100A回路，漏电开关100A。（2）电焊机专用配电箱外形尺寸愚池湾花苑工程5详见图《电焊机专用配电箱外形尺寸》。7、二级分配电箱设计方案二级分配电箱总空气开关为200A，一条100A回路，三条25A三相回路，三条15A单相回路，三个25A三相外插式插座，三个15A单相外插式插座，见《系统图》。愚池湾花苑工程68、一级分配电箱设计方案一级分配电箱总空气开关为250A，一条200A回路，一条100A回路。系统图如下：愚池湾花苑工程79、电缆线路敷设电缆敷设时，不得有过度弯曲，并不得有机械损伤，在电缆终端头附近留有备用长度，配电箱内电缆接头采用干包式电缆终端头。末端开关箱电源线选用YX—3×16+2×6五芯橡套软电缆，二级分配电箱电源线选用YX—3×35+2×16橡套五芯软电缆，一级分配电箱选用VV—3×70+2×35电力电缆。10、临时供电系统图1号回路、5号回路引至地下室及±0.00以上施工层一级分配电箱，1号回路负责－2F、2F、5F、8F、11F、14F一级分配电箱供电，5号回路负责17F、20F、23F、26F、29F层一级分配电箱供电。2号回路负责A-B-E号塔吊一级分配电箱供电。6号回路负责C-D-F号塔吊一级分配电箱...
