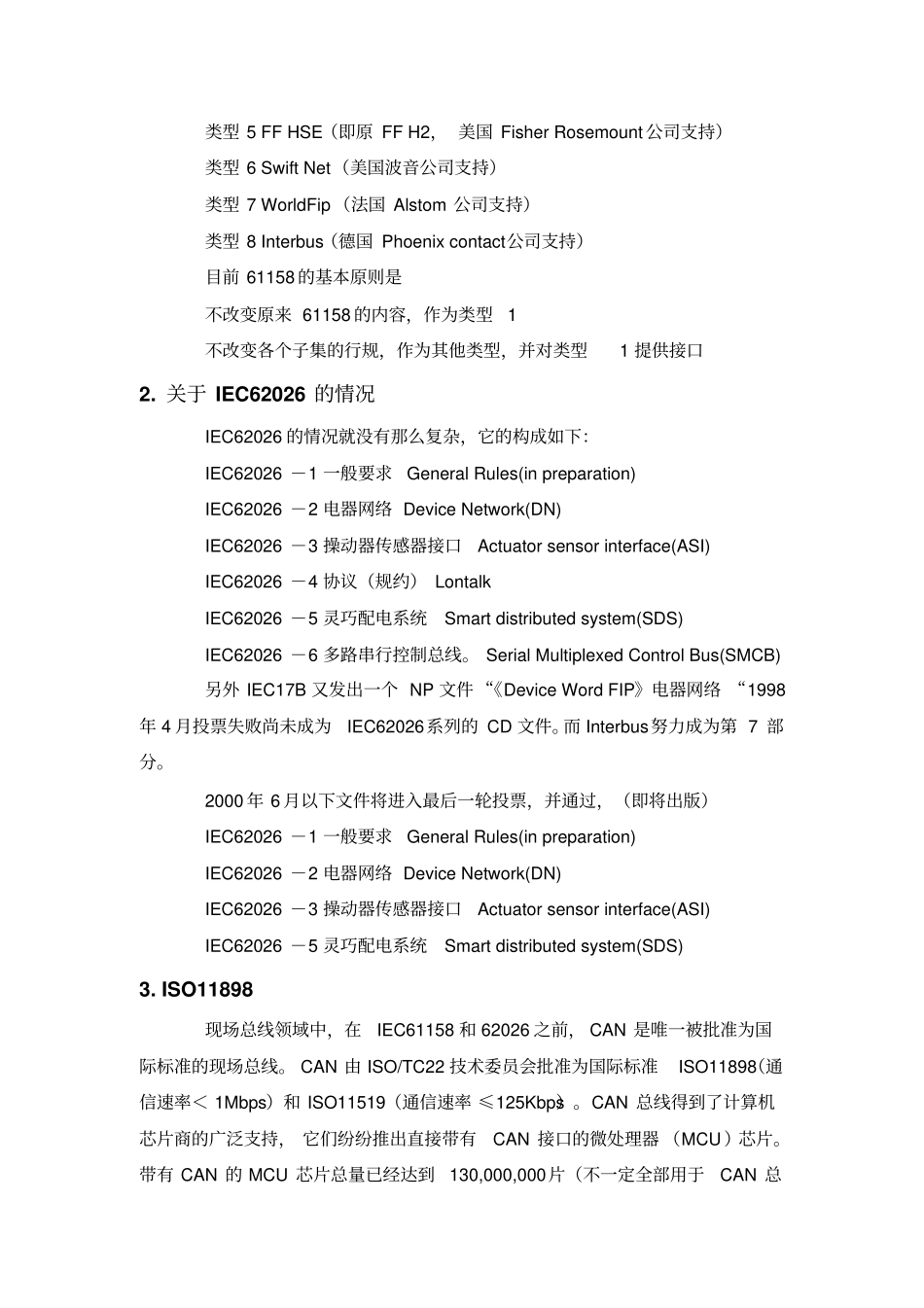

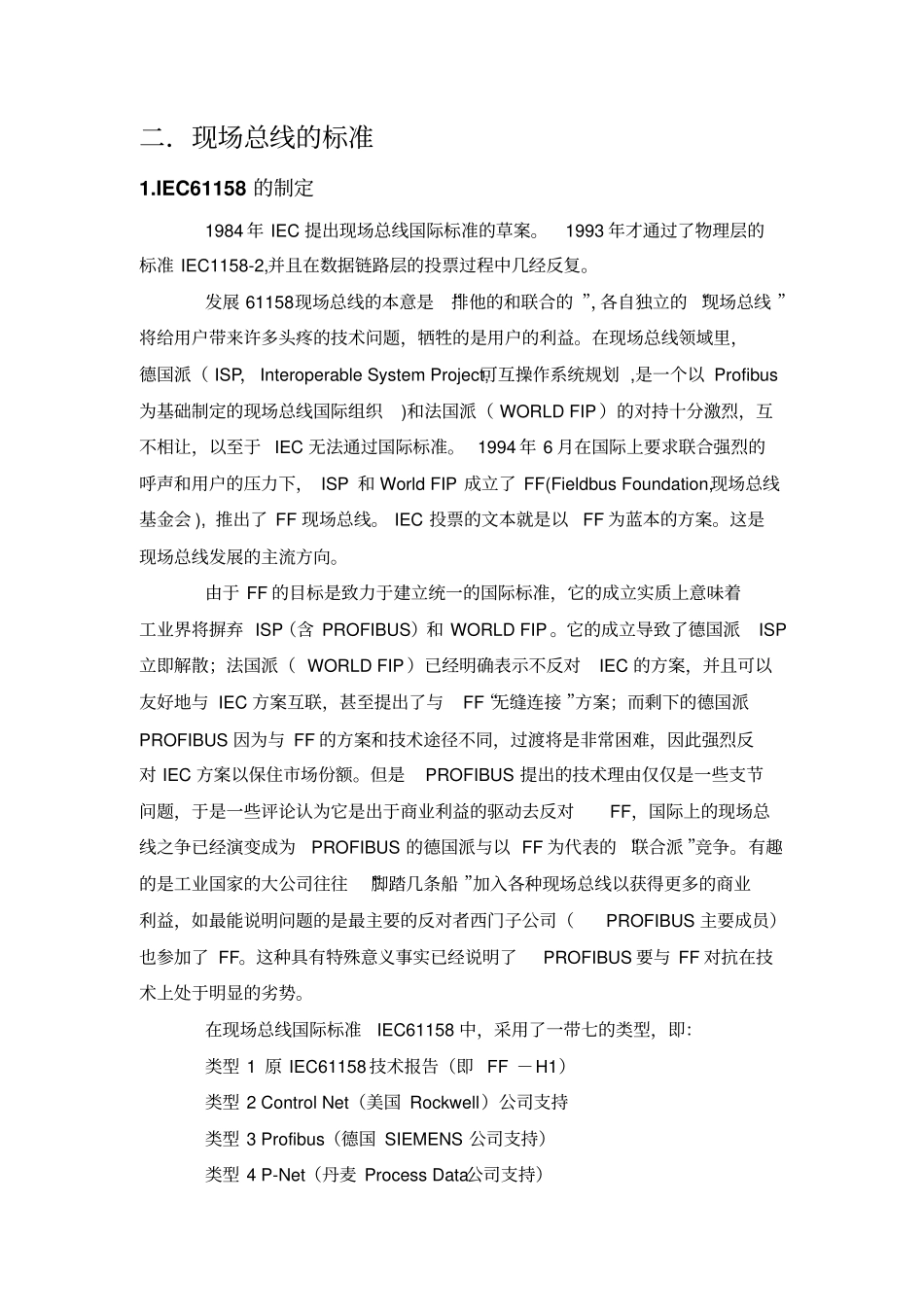

现场总线技术综述一.概述现场总线控制系统技术是20世纪80年代中期在国际上发展起来的一种崭新的工业控制技术。现场总线控制系统（FCS）的出现引起了传统的PLC和DCS控制系统基本结构的革命性变化。现场总线系统技术极大地简化了传统控制系统繁琐且技术含量较低的布线工作量，使其系统检测和控制单元的分布更趋合理。更重要的是从原来的面向设备选择控制和通信设备转变成为基于网络选择设备。尤其是20世纪90年代现场总线控制系统技术逐渐进入中国以来，结合Internet和Intranet的迅猛发展，现场总线控制系统技术越来越显示出其传统控制系统无可替代的优越性。现场总线控制系统技术已成为工业控制领域中的一个热点。1.现场总线的特点现场总线技术实际上是采用串行数据传输和连接方式代替传统的并联信号传输和连接方式的方法，它依次实现了控制层和现场总线设备层之间的数据传输，同时在保证传输实时性的情况下实现信息的可靠性和开放性。一般的现场总线具有以下几个特点：（1）布线简单（2）开放性（3）实时性（4）可靠性2.现场总线的优点由于现场总线以上的特点，特别是现场总线系统结构的简化，使控制系统的设计，安装，投运到正常生产运行以及检修维护，都体现出优越性。1.节省硬件数量与投资，2.节省安装费用3.节省维护开销4.用户具有高度的系统集成主动权5.提高了系统的准确性与可靠性3.现场总线的应用领域目前现场总线技术的应用主要集中在冶金、电力、水处理、乳品饮料、烟草、水泥、石化、矿山以及OEM用户等各个行业，同时还有道路无人监控、楼宇自动化、智能家居等新技术领域。二．现场总线的标准1.IEC61158的制定1984年IEC提出现场总线国际标准的草案。1993年才通过了物理层的标准IEC1158-2,并且在数据链路层的投票过程中几经反复。发展61158现场总线的本意是“排他的和联合的”，各自独立的“现场总线”将给用户带来许多头疼的技术问题，牺牲的是用户的利益。在现场总线领域里，德国派（ISP，InteroperableSystemProject,可互操作系统规划,是一个以Profibus为基础制定的现场总线国际组织)和法国派（WORLDFIP）的对持十分激烈，互不相让，以至于IEC无法通过国际标准。1994年6月在国际上要求联合强烈的呼声和用户的压力下，ISP和WorldFIP成立了FF(FieldbusFoundation,现场总线基金会),推出了FF现场总线。IEC投票的文本就是以FF为蓝本的方案。这是现场总线发展的主流方向。由于FF的目标是致力于建立统一的国际标准，它的成立实质上意味着工业界将摒弃ISP（含PROFIBUS）和WORLDFIP。它的成立导致了德国派ISP立即解散；法国派（WORLDFIP）已经明确表示不反对IEC的方案，并且可以友好地与IEC方案互联，甚至提出了与FF“无缝连接”方案；而剩下的德国派PROFIBUS因为与FF的方案和技术途径不同，过渡将是非常困难，因此强烈反对IEC方案以保住市场份额。但是PROFIBUS提出的技术理由仅仅是一些支节问题，于是一些评论认为它是出于商业利益的驱动去反对FF，国际上的现场总线之争已经演变成为PROFIBUS的德国派与以FF为代表的“联合派”竞争。有趣的是工业国家的大公司往往“脚踏几条船”加入各种现场总线以获得更多的商业利益，如最能说明问题的是最主要的反对者西门子公司（PROFIBUS主要成员）也参加了FF。这种具有特殊意义事实已经说明了PROFIBUS要与FF对抗在技术上处于明显的劣势。在现场总线国际标准IEC61158中，采用了一带七的类型，即：类型1原IEC61158技术报告（即FF－H1）类型2ControlNet（美国Rockwell）公司支持类型3Profibus（德国SIEMENS公司支持）类型4P-Net（丹麦ProcessData公司支持）类型5FFHSE（即原FFH2，美国FisherRosemount公司支持）类型6SwiftNet（美国波音公司支持）类型7WorldFip（法国Alstom公司支持）类型8Interbus（德国Phoenixcontact公司支持）目前61158的基本原则是不改变原来61158的内容，作为类型1不改变各个子集的行规，作为其他类型，并对类型1提供接口2.关于IEC62026的情况IEC62026的情况就没有那么复杂，它的构成如下：IEC62026－1一般要求GeneralRules(inpreparation)IEC62026－2电器网络DeviceNetwork(DN)IEC62026－3操动器传感器接口Actuatorsens...
