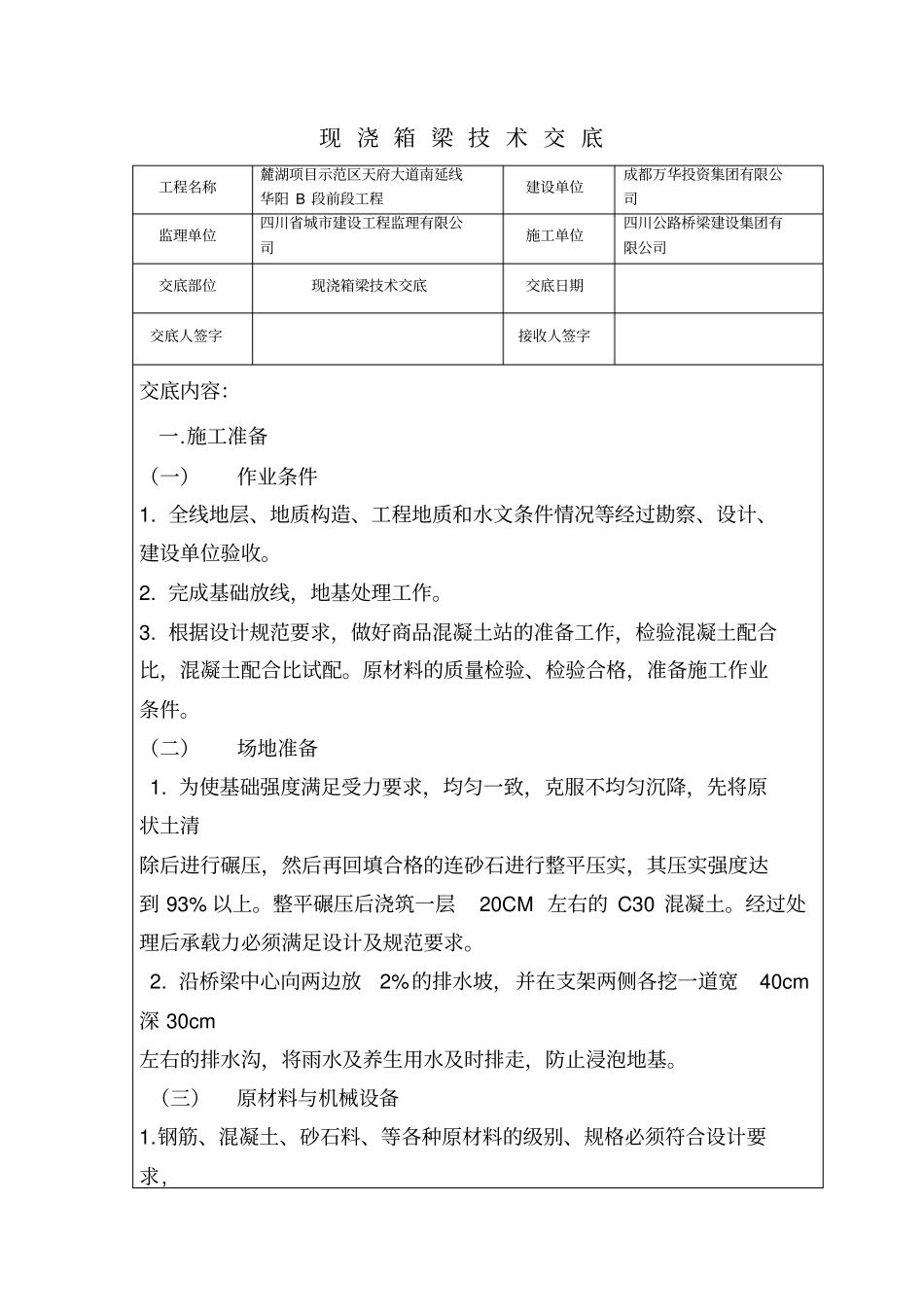

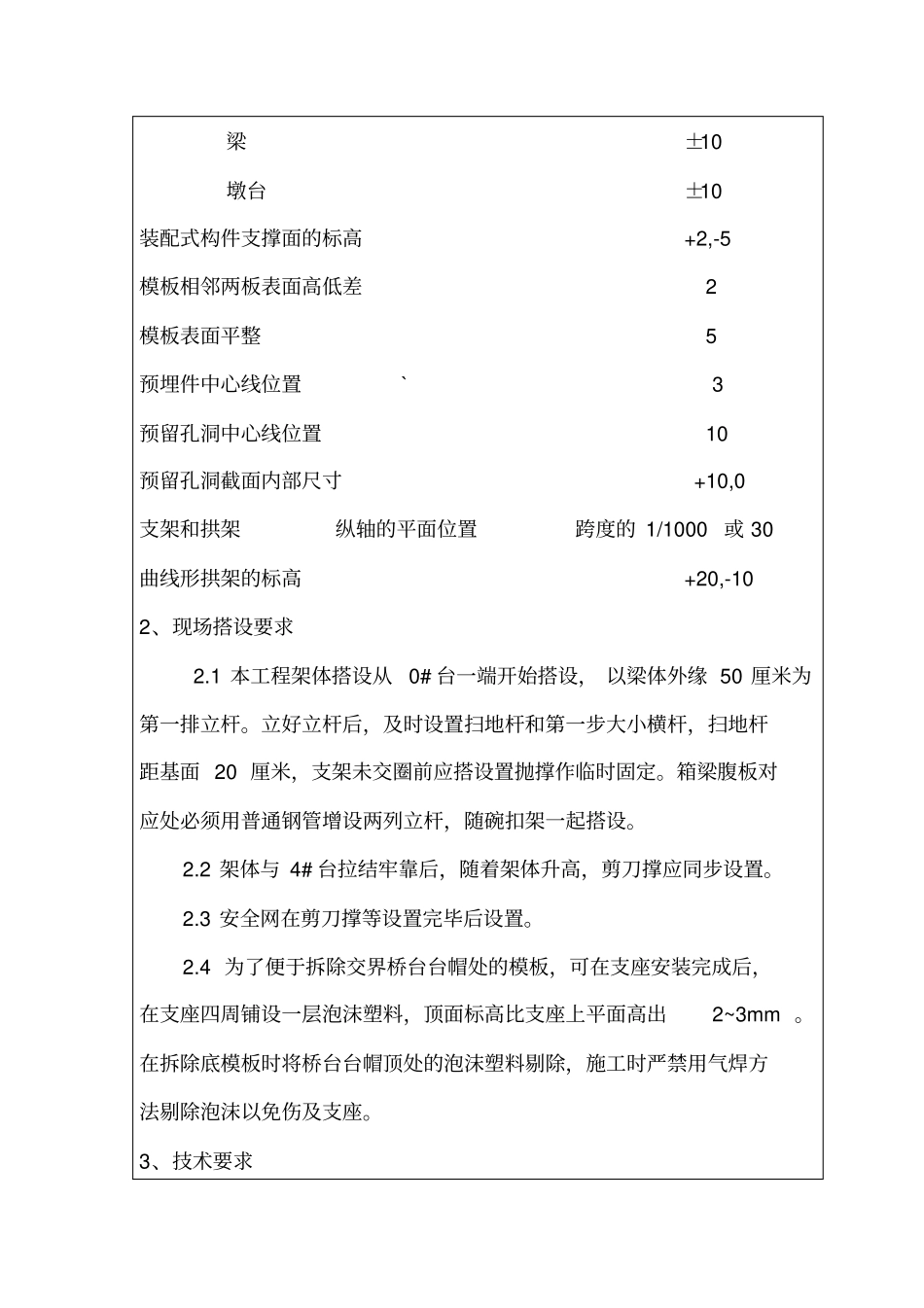

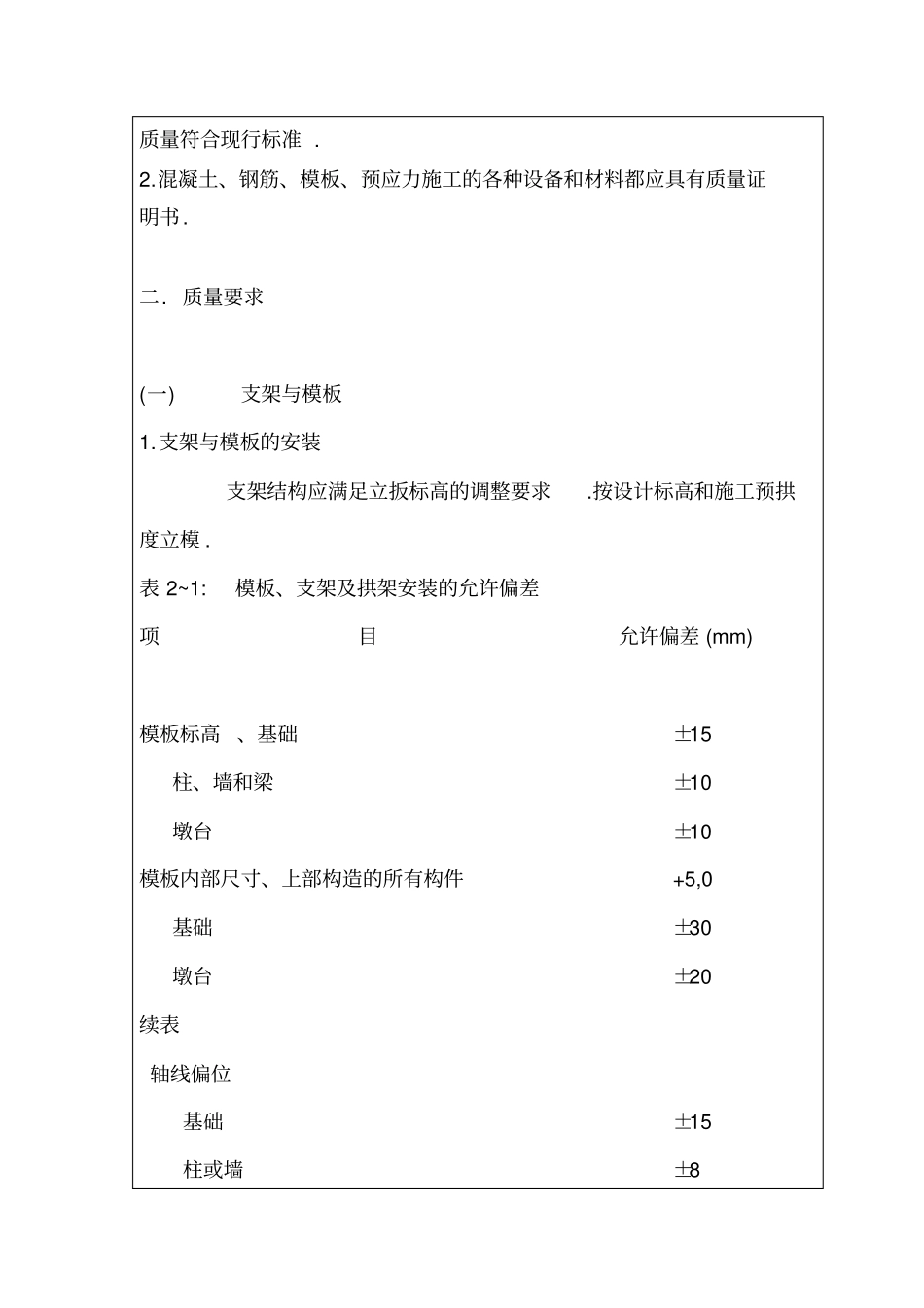

现浇箱梁技术交底工程名称麓湖项目示范区天府大道南延线华阳B段前段工程建设单位成都万华投资集团有限公司监理单位四川省城市建设工程监理有限公司施工单位四川公路桥梁建设集团有限公司交底部位现浇箱梁技术交底交底日期交底人签字接收人签字交底内容：一.施工准备（一）作业条件1.全线地层、地质构造、工程地质和水文条件情况等经过勘察、设计、建设单位验收。2.完成基础放线，地基处理工作。3.根据设计规范要求，做好商品混凝土站的准备工作，检验混凝土配合比，混凝土配合比试配。原材料的质量检验、检验合格，准备施工作业条件。（二）场地准备1.为使基础强度满足受力要求，均匀一致，克服不均匀沉降，先将原状土清除后进行碾压，然后再回填合格的连砂石进行整平压实，其压实强度达到93%以上。整平碾压后浇筑一层20CM左右的C30混凝土。经过处理后承载力必须满足设计及规范要求。2.沿桥梁中心向两边放2%的排水坡，并在支架两侧各挖一道宽40cm深30cm左右的排水沟，将雨水及养生用水及时排走，防止浸泡地基。（三）原材料与机械设备1.钢筋、混凝土、砂石料、等各种原材料的级别、规格必须符合设计要求,质量符合现行标准.2.混凝土、钢筋、模板、预应力施工的各种设备和材料都应具有质量证明书.二.质量要求(一)支架与模板1.支架与模板的安装支架结构应满足立扳标高的调整要求.按设计标高和施工预拱度立模.表2~1:模板、支架及拱架安装的允许偏差项目允许偏差(mm)模板标高、基础±15柱、墙和梁±10墩台±10模板内部尺寸、上部构造的所有构件+5,0基础±30墩台±20续表轴线偏位基础±15柱或墙±8梁±10墩台±10装配式构件支撑面的标高+2,-5模板相邻两板表面高低差2模板表面平整5预埋件中心线位置`3预留孔洞中心线位置10预留孔洞截面内部尺寸+10,0支架和拱架纵轴的平面位置跨度的1/1000或30曲线形拱架的标高+20,-102、现场搭设要求2.1本工程架体搭设从0#台一端开始搭设，以梁体外缘50厘米为第一排立杆。立好立杆后，及时设置扫地杆和第一步大小横杆，扫地杆距基面20厘米，支架未交圈前应搭设置抛撑作临时固定。箱梁腹板对应处必须用普通钢管增设两列立杆，随碗扣架一起搭设。2.2架体与4#台拉结牢靠后，随着架体升高，剪刀撑应同步设置。2.3安全网在剪刀撑等设置完毕后设置。2.4为了便于拆除交界桥台台帽处的模板，可在支座安装完成后，在支座四周铺设一层泡沫塑料，顶面标高比支座上平面高出2~3mm。在拆除底模板时将桥台台帽顶处的泡沫塑料剔除，施工时严禁用气焊方法剔除泡沫以免伤及支座。3、技术要求3.1相邻立杆接头应错开布置在不同的步距内，与相邻大横杆的距离不宜大于步距的三分之一；3.2在主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件中心点的相互距离不宜大于15厘米；3.3对接扣件的开口应朝上或朝内；3.4各杆件端头伸出扣件边缘的长度不应小于100mm；3.5立杆的垂直偏差应不大于架高的1／300；3.6上下横杆的接长位置应错开布置在不同的立杆纵距中，与相连立杆的距离不大于纵距的1/3；3.7安全网应满挂在外排杆件内侧大横杆下方，用26＃铁丝把网眼与杆件绑牢。3.8扣件安装应符合下列规定：3.8.1扣件规格必须与钢管外径相同；3.8.2螺栓拧紧力矩不应小于50KN?M；3.9主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm。4、支架安装要求4.1支架立柱前必须保证地基有足够的承载力，立柱底端设钢垫板来分散和传递压力；4.2支架安装必须预留施工预拱度。支架预留施工预拱度计算公式：F=f1+f2+f3,其中f1：地基弹性变形，f2：支架弹性变形，f3：梁体扰度。预留拱度最大值设置在跨中位置，并按抛物线线形向两侧立柱位置分配，算得各点处的预留拱度值后用支架顶托进行调整。5.支架和模板的拆除5.1模板拆除应按设计的顺序进行,遵循先支后拆,后支先拆的顺序,拆时严禁抛扔.5.2卸落支架应按拟订的卸落程序进行,分几个循环卸完,卸落量开始宜小,以后逐渐增大.在纵向应对称均衡卸落,在横向应同时一起卸落.5.3不承重的侧面模板,应在混凝土的强度能保证其表面及棱角不因拆除模板而受损坏,或在混凝土抗压强度大于2.5MPa时...
