现浇钢筋混凝土工程监理实施细则VIP免费

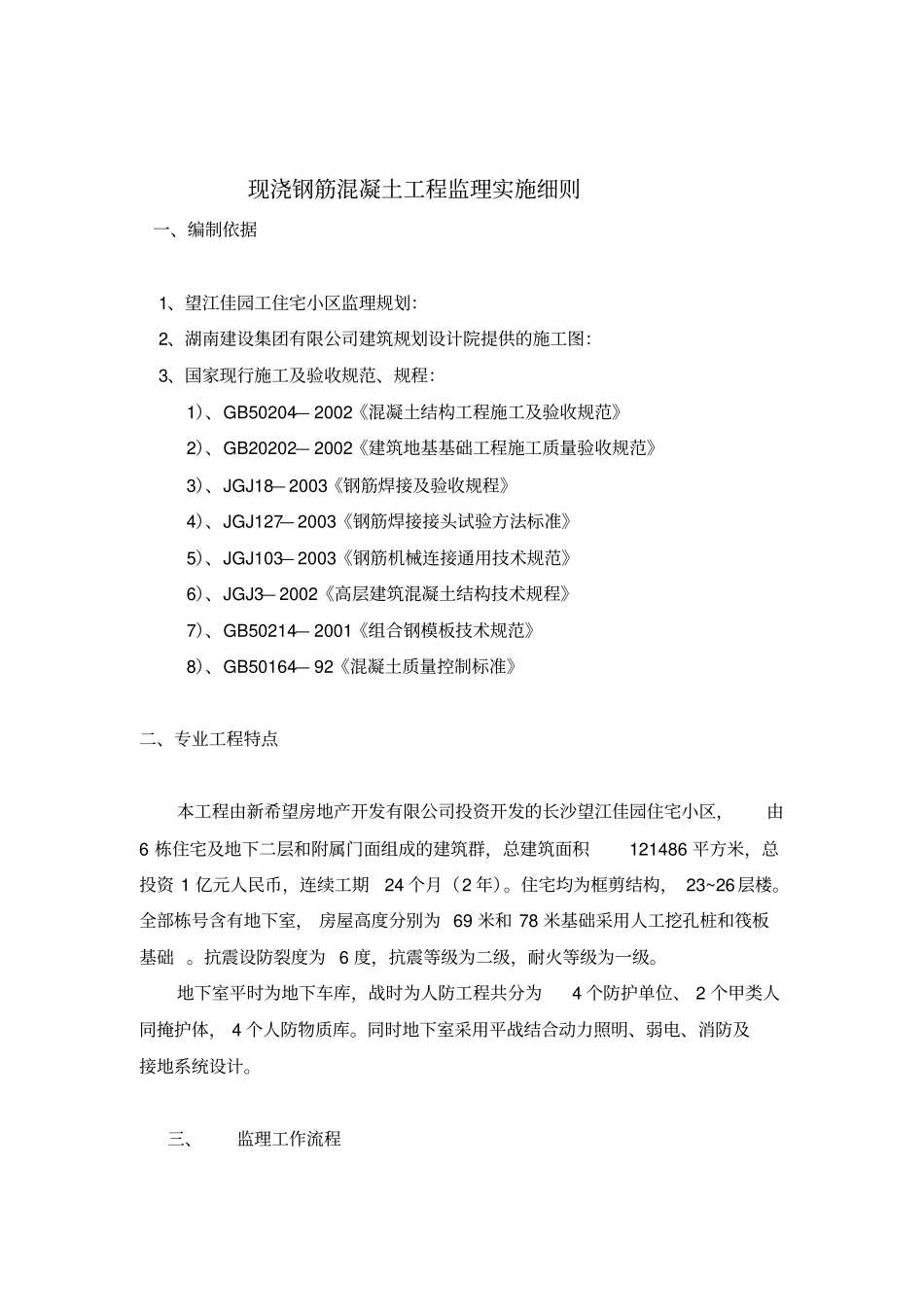

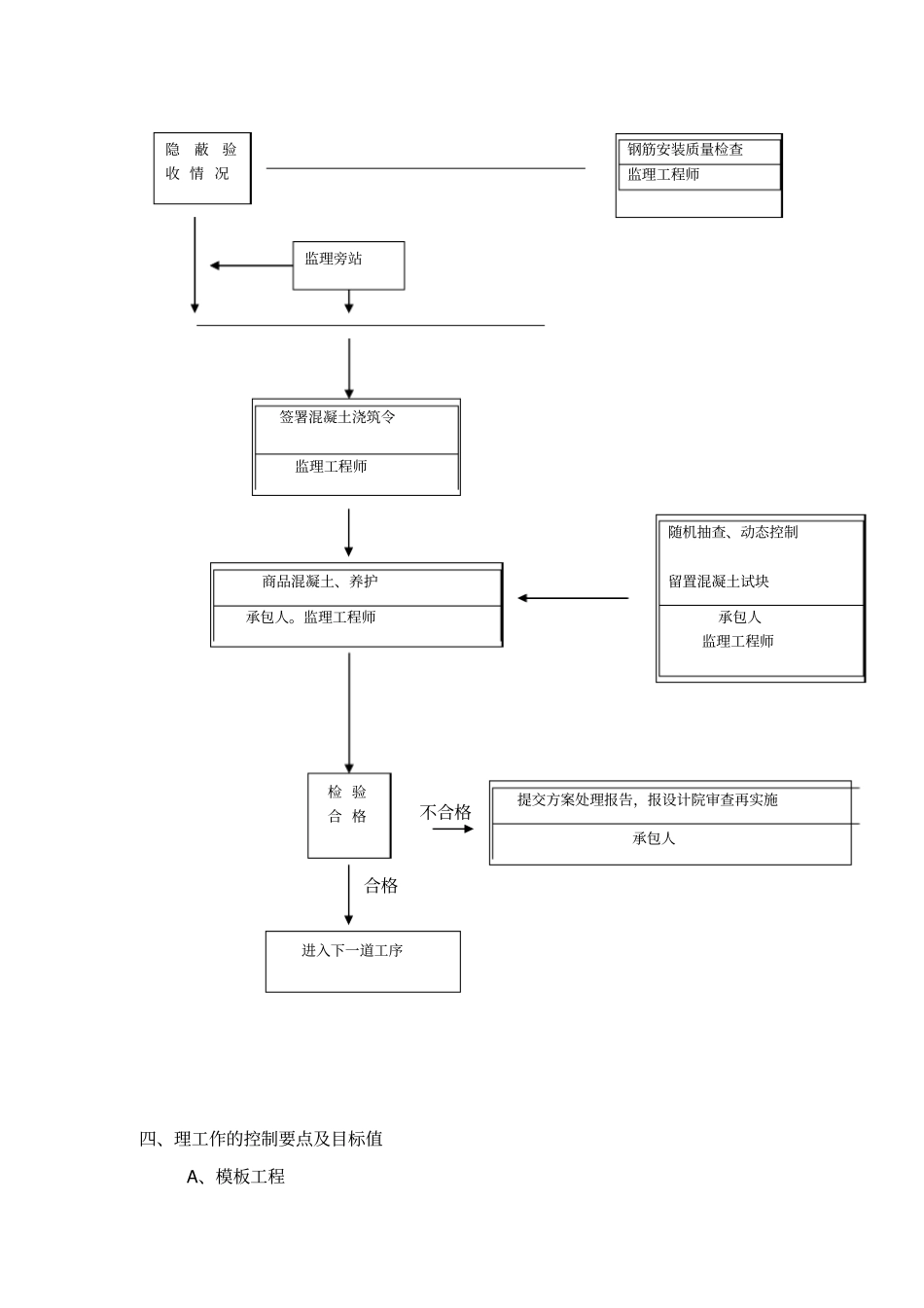

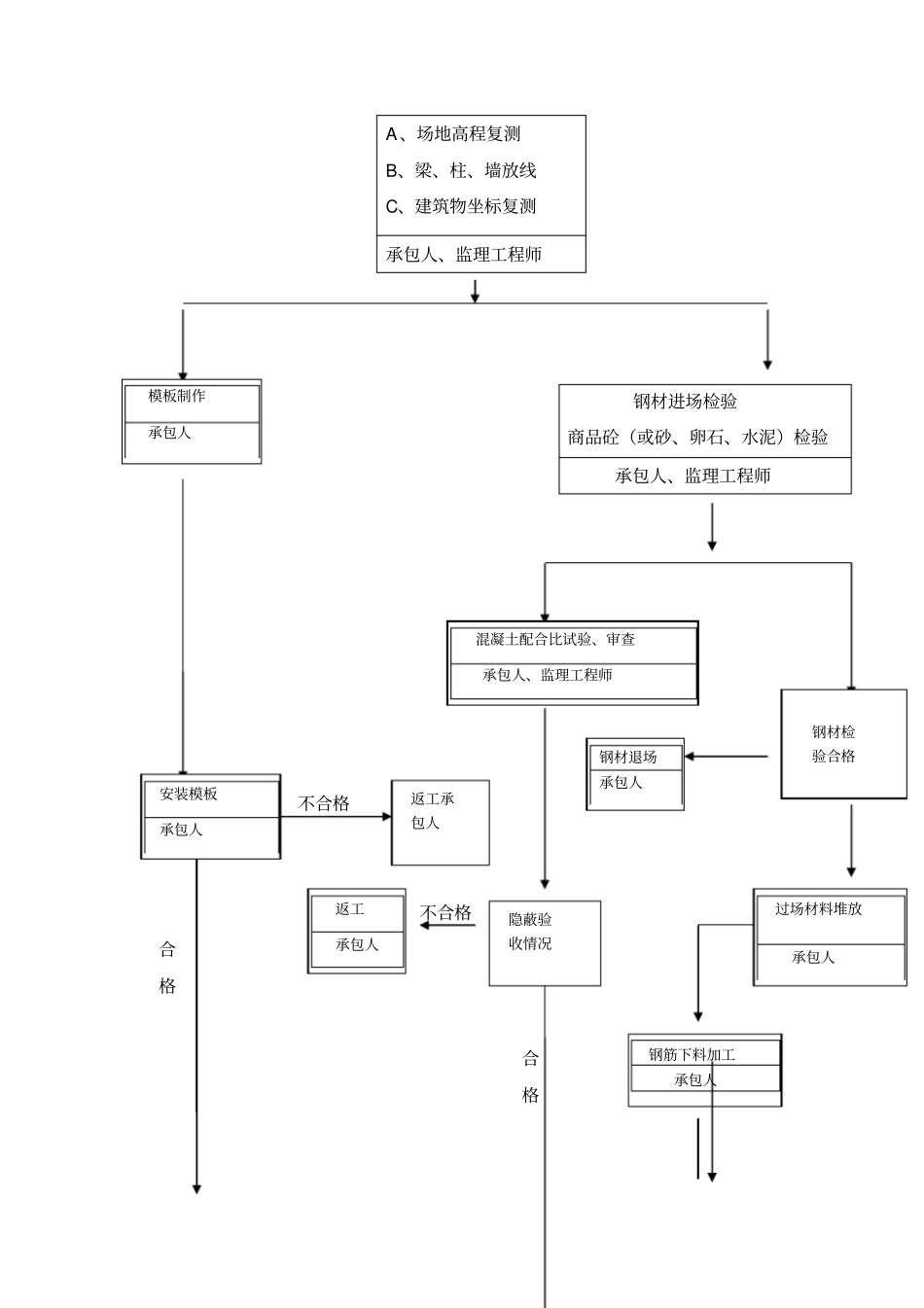

现浇钢筋混凝土工程监理实施细则一、编制依据1、望江佳园工住宅小区监理规划：2、湖南建设集团有限公司建筑规划设计院提供的施工图：3、国家现行施工及验收规范、规程：1）、GB50204—2002《混凝土结构工程施工及验收规范》2）、GB20202—2002《建筑地基基础工程施工质量验收规范》3）、JGJ18—2003《钢筋焊接及验收规程》4）、JGJ127—2003《钢筋焊接接头试验方法标准》5）、JGJ103—2003《钢筋机械连接通用技术规范》6）、JGJ3—2002《高层建筑混凝土结构技术规程》7）、GB50214—2001《组合钢模板技术规范》8）、GB50164—92《混凝土质量控制标准》二、专业工程特点本工程由新希望房地产开发有限公司投资开发的长沙望江佳园住宅小区，由6栋住宅及地下二层和附属门面组成的建筑群，总建筑面积121486平方米，总投资1亿元人民币，连续工期24个月（2年）。住宅均为框剪结构，23~26层楼。全部栋号含有地下室，房屋高度分别为69米和78米基础采用人工挖孔桩和筏板基础。抗震设防裂度为6度，抗震等级为二级，耐火等级为一级。地下室平时为地下车库，战时为人防工程共分为4个防护单位、2个甲类人同掩护体，4个人防物质库。同时地下室采用平战结合动力照明、弱电、消防及接地系统设计。三、监理工作流程A、场地高程复测B、梁、柱、墙放线C、建筑物坐标复测承包人、监理工程师钢材进场检验商品砼（或砂、卵石、水泥）检验承包人、监理工程师不合格不合格合格合格模板制作承包人混凝土配合比试验、审查承包人、监理工程师钢材检验合格钢材退场承包人安装模板承包人返工承包人隐蔽验收情况返工承包人过场材料堆放承包人钢筋下料加工承包人不合格合格四、理工作的控制要点及目标值A、模板工程隐蔽验收情况监理旁站钢筋安装质量检查监理工程师签署混凝土浇筑令监理工程师商品混凝土、养护承包人。监理工程师随机抽查、动态控制留置混凝土试块承包人监理工程师检验合格进入下一道工序提交方案处理报告，报设计院审查再实施承包人1、模板用材料1．1、与模板、支模有关的材料、配件，必须具有足够的强度，能够满足施工、振捣的技术要求。1．2、模板材料应保持表面光滑、外形平直，能够保证浇捣混凝土的质量及外形尺寸。1．3、木模板不允许使用腐朽、裂纹严重的材料；对承担材料其木节、髓心等应加以限制。2、模板安装2．1、模板工程要求构造简单、装拆方便；支好后应稳固，有足够的强度刚度，且不影响其他部位和后续施工。2．2、模板的支承受力应安全、合理；a、下层楼板应具有承受上层荷载的承载能力，或加设支架支撑；.b、上层支架的立柱应对准下层支架的立柱，并铺设垫板；c、当层高大于5米时，宜选用桁架支模或多层支模。2．3、模板应按设计要求起拱，当设计无具体要求时，大于4料的梁、板，起拱宜为1/1000～3/1000。2．4、模板接缝应来密，以防止漏浆。2．5、模板与混凝土的接触面应涂隔离剂；不得采用影响结构或妨碍装饰工程施工的油质等隔离剂。注意防止隔离剂玷污钢筋与混凝土的接触面。2．6、检查与支模相关的预留洞、预埋件的位置、数量是否符合设计要求。2．7、安装好后，模板的尺寸误差应在允许范围之内，见下表：附表1现浇结构模板安装的允许偏差项目允许偏差(mm)检验方法轴线位置5钢尺检查底模上表面标高±5水准仪或拉线、钢尺检查截面内部尺寸基础±10钢尺检查桩、墙、梁+4-5钢尺检查层高垂直全高≦5m6经纬仪或吊线、钢尺检查全高﹥5m8经纬仪或吊线、钢尺检查相邻两板表面高低差2钢尺检查表面平整（2m长度上）52m靠尺或塞尺检查附表2钢模板施工组装质量标准项目允许偏差(mm)两块模板之间拼接缝隙≤2相邻两板表面高低差≤2组装模板面平整度≤4(用2m长平尺检查)组装模板面的长宽尺寸+4-5组装模板两对角线长度差值≤7(≤对角线长度的1/1000)附表3预埋件、预留孔洞的允许偏差项目允许偏差(mm)预埋钢板中心位置3预埋管、预留孔中心位置3插筋中心线位置5外露长度+100预埋螺栓中心线位置2外露长度+100预留洞中心线位置10截面内部尺寸+1001、拆模3．1、拆模时混凝土达到的强度应符合设计要求，设计无具体要求时，应符合以下规定：a、侧模、预留孔洞内模；应能保证混凝土表面及棱角不因拆模...
