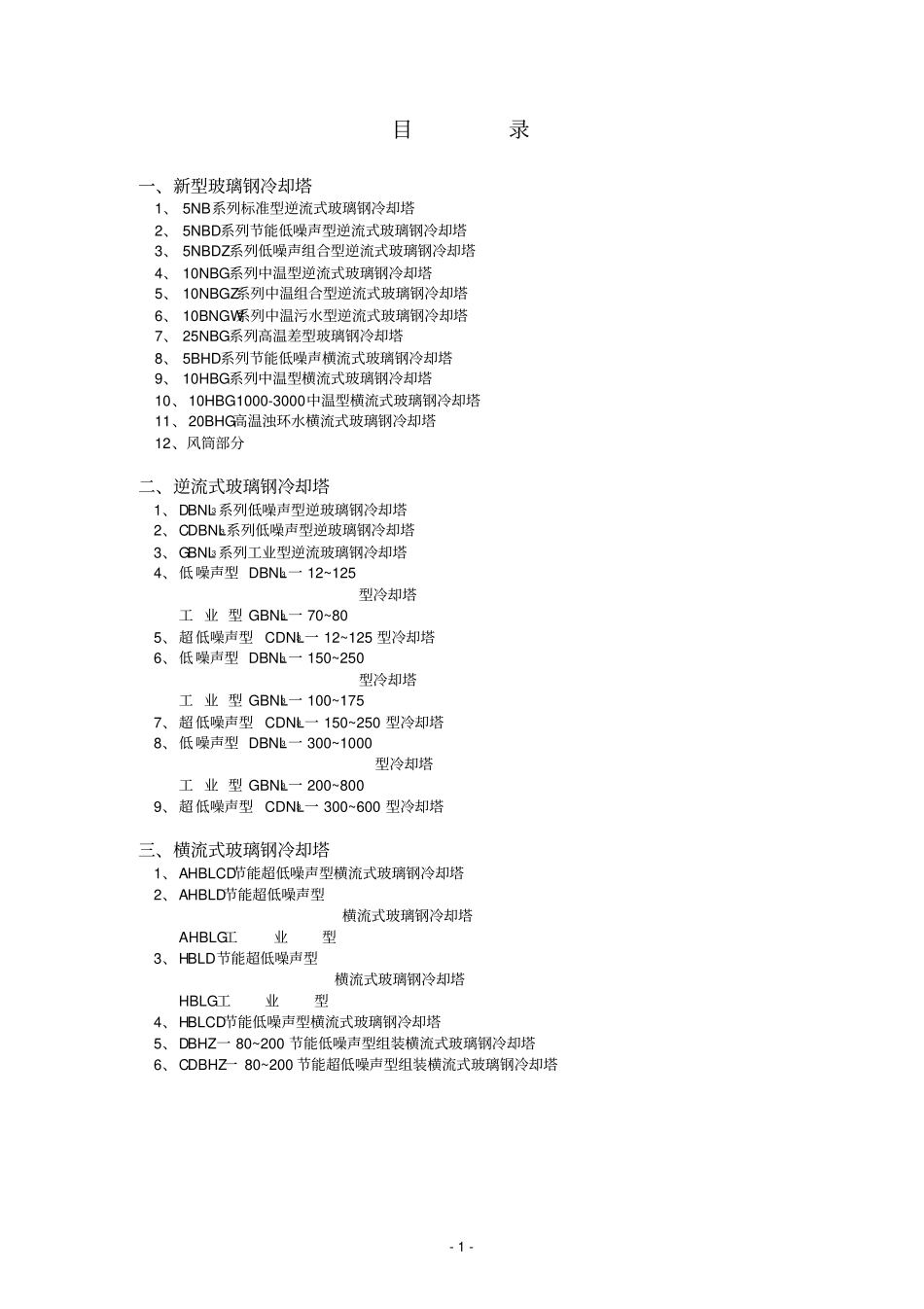

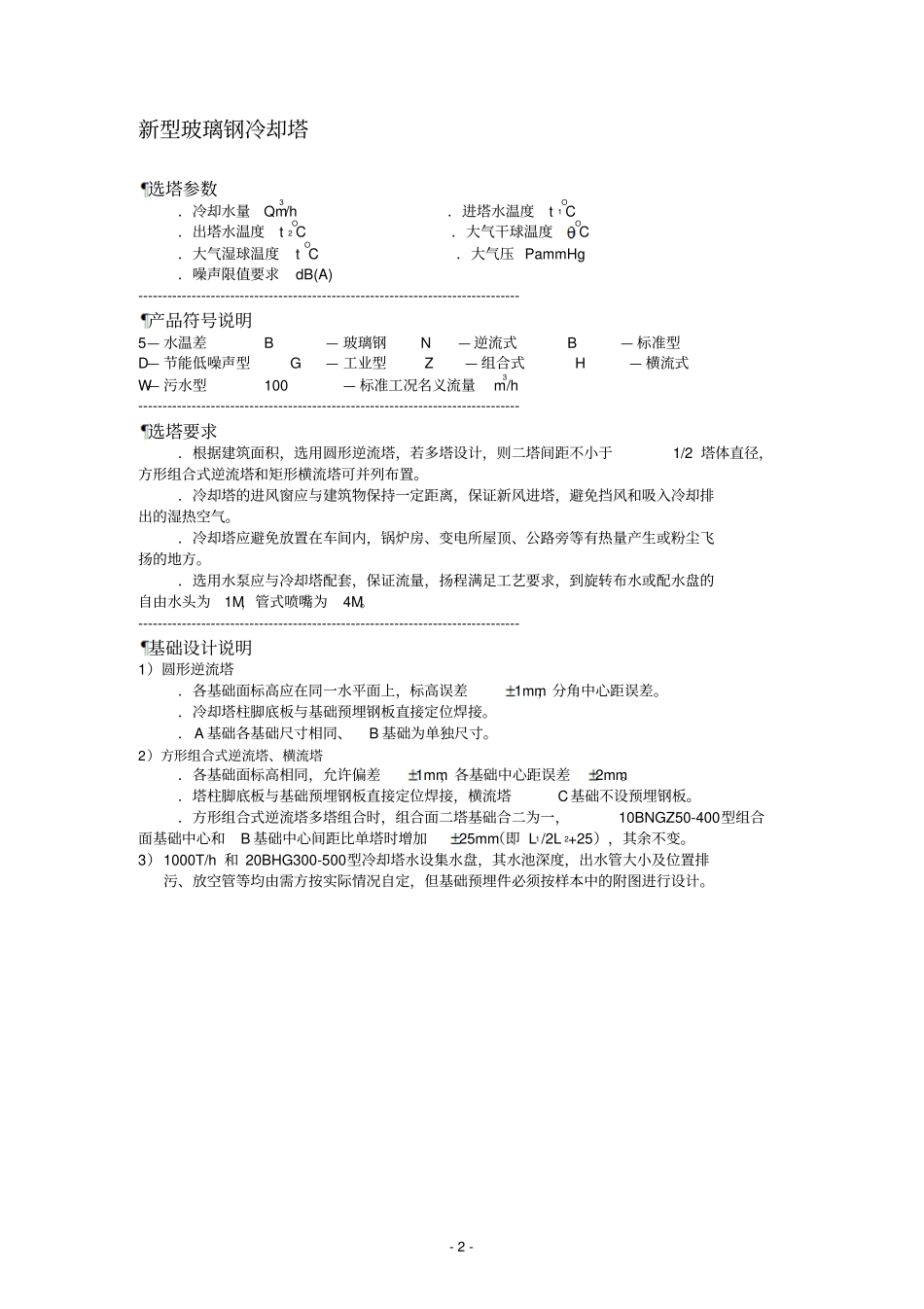

-1-目录一、新型玻璃钢冷却塔1、5NB系列标准型逆流式玻璃钢冷却塔2、5NBD系列节能低噪声型逆流式玻璃钢冷却塔3、5NBDZ系列低噪声组合型逆流式玻璃钢冷却塔4、10NBG系列中温型逆流式玻璃钢冷却塔5、10NBGZ系列中温组合型逆流式玻璃钢冷却塔6、10BNGW系列中温污水型逆流式玻璃钢冷却塔7、25NBG系列高温差型玻璃钢冷却塔8、5BHD系列节能低噪声横流式玻璃钢冷却塔9、10HBG系列中温型横流式玻璃钢冷却塔10、10HBG1000-3000中温型横流式玻璃钢冷却塔11、20BHG高温浊环水横流式玻璃钢冷却塔12、风筒部分二、逆流式玻璃钢冷却塔1、DBNL3系列低噪声型逆玻璃钢冷却塔2、CDBNL3系列低噪声型逆玻璃钢冷却塔3、GBNL3系列工业型逆流玻璃钢冷却塔4、低噪声型DBNL3一12~125型冷却塔工业型GBNL3一70~805、超低噪声型CDNL3一12~125型冷却塔6、低噪声型DBNL3一150~250型冷却塔工业型GBNL3一100~1757、超低噪声型CDNL3一150~250型冷却塔8、低噪声型DBNL3一300~1000型冷却塔工业型GBNL3一200~8009、超低噪声型CDNL3一300~600型冷却塔三、横流式玻璃钢冷却塔1、AHBLCD节能超低噪声型横流式玻璃钢冷却塔2、AHBLD节能超低噪声型横流式玻璃钢冷却塔AHBLG工业型3、HBLD节能超低噪声型横流式玻璃钢冷却塔HBLG工业型4、HBLCD节能低噪声型横流式玻璃钢冷却塔5、DBHZ一80~200节能低噪声型组装横流式玻璃钢冷却塔6、CDBHZ一80~200节能超低噪声型组装横流式玻璃钢冷却塔-2-新型玻璃钢冷却塔选塔参数．冷却水量Qm3/h．进塔水温度t1OC．出塔水温度t2OC．大气干球温度OC．大气湿球温度tOC．大气压PammHg．噪声限值要求dB(A)-------------------------------------------------------------------------------产品符号说明5—水温差B—玻璃钢N—逆流式B—标准型D—节能低噪声型G—工业型Z—组合式H—横流式W—污水型100—标准工况名义流量m3/h-------------------------------------------------------------------------------选塔要求．根据建筑面积，选用圆形逆流塔，若多塔设计，则二塔间距不小于1/2塔体直径，方形组合式逆流塔和矩形横流塔可并列布置。．冷却塔的进风窗应与建筑物保持一定距离，保证新风进塔，避免挡风和吸入冷却排出的湿热空气。．冷却塔应避免放置在车间内，锅炉房、变电所屋顶、公路旁等有热量产生或粉尘飞扬的地方。．选用水泵应与冷却塔配套，保证流量，扬程满足工艺要求，到旋转布水或配水盘的自由水头为1M，管式喷嘴为4M。-------------------------------------------------------------------------------基础设计说明1）圆形逆流塔．各基础面标高应在同一水平面上，标高误差1mm，分角中心距误差。．冷却塔柱脚底板与基础预埋钢板直接定位焊接。．A基础各基础尺寸相同、B基础为单独尺寸。2）方形组合式逆流塔、横流塔．各基础面标高相同，允许偏差1mm，各基础中心距误差2mm。．塔柱脚底板与基础预埋钢板直接定位焊接，横流塔C基础不设预埋钢板。．方形组合式逆流塔多塔组合时，组合面二塔基础合二为一，10BNGZ50-400型组合面基础中心和B基础中心间距比单塔时增加25mm（即L1/2L2+25），其余不变。3）1000T/h和20BHG300-500型冷却塔水设集水盘，其水池深度，出水管大小及位置排污、放空管等均由需方按实际情况自定，但基础预埋件必须按样本中的附图进行设计。-3-5NB系列标准型玻璃钢冷却塔特性参数表塔型标准循环水量m3/h冷却能力104kcal/ht=28oCt=27oC外形尺寸轴流风机配管尺寸重量标准噪声Db(A)各部尺寸t5oCt8oCt5oCt8oC最大外径Dmm最大高度Hmm风量104m3/h风机直径mm电机功率KW进水管DN1出水管DN2干重t湿重t塔体高度H1进出水管离地H2基础直径D15NB-8848697111020650.486000.3750700.160.22641835150936-15157.51511.51713141023450.907000.75701000.250.376521351501294-30301530233426184626301.809001.11001250.400.656623651601780-5050255038574323863198312001.51251500.661.116629251802290-757537.575578565287036754.514002.21502000.921.606633652002822-100100501007511387322838006180031502001.402.306734152003180-15015075150112170130399045309240042002501.953.306839752...
