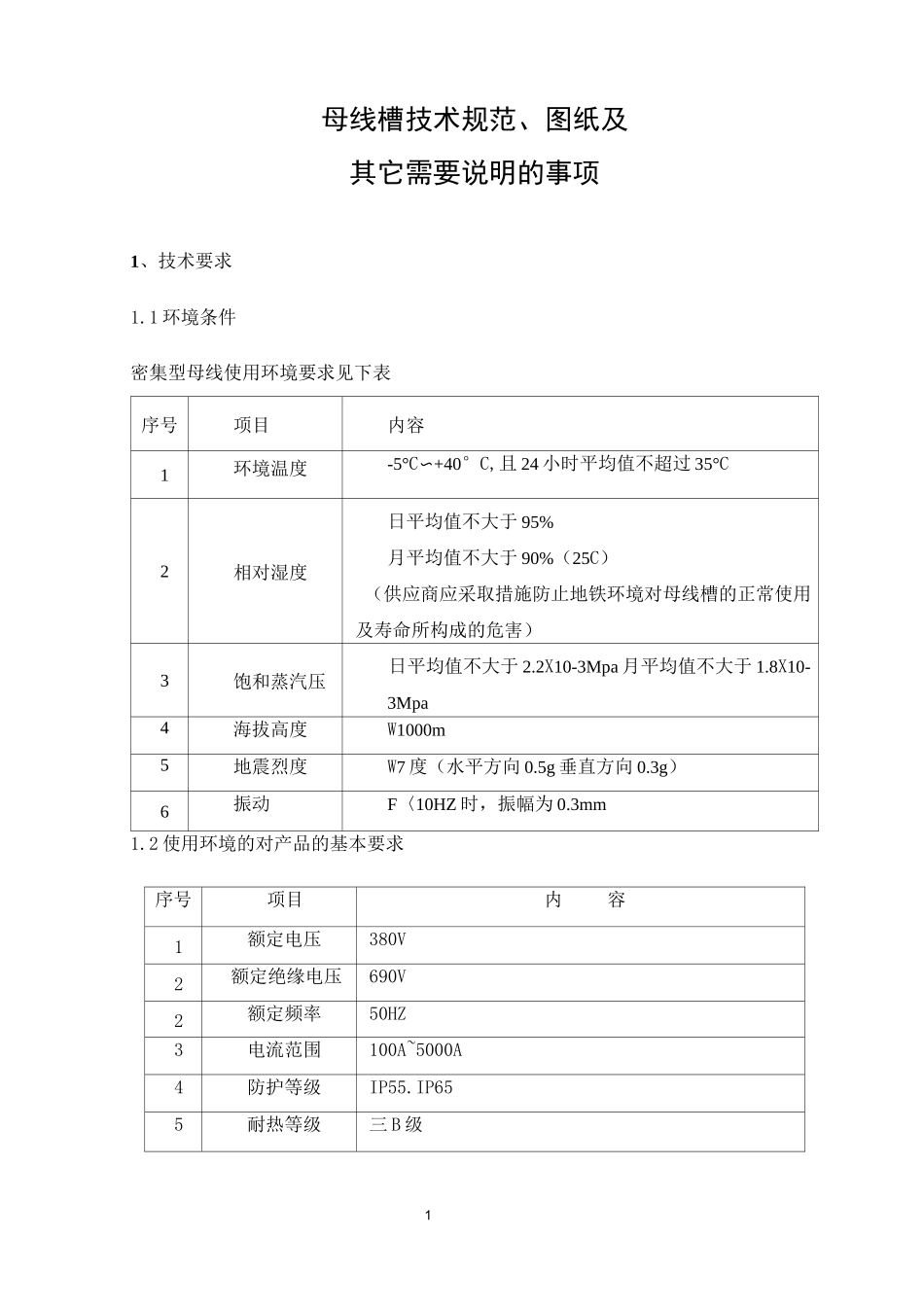

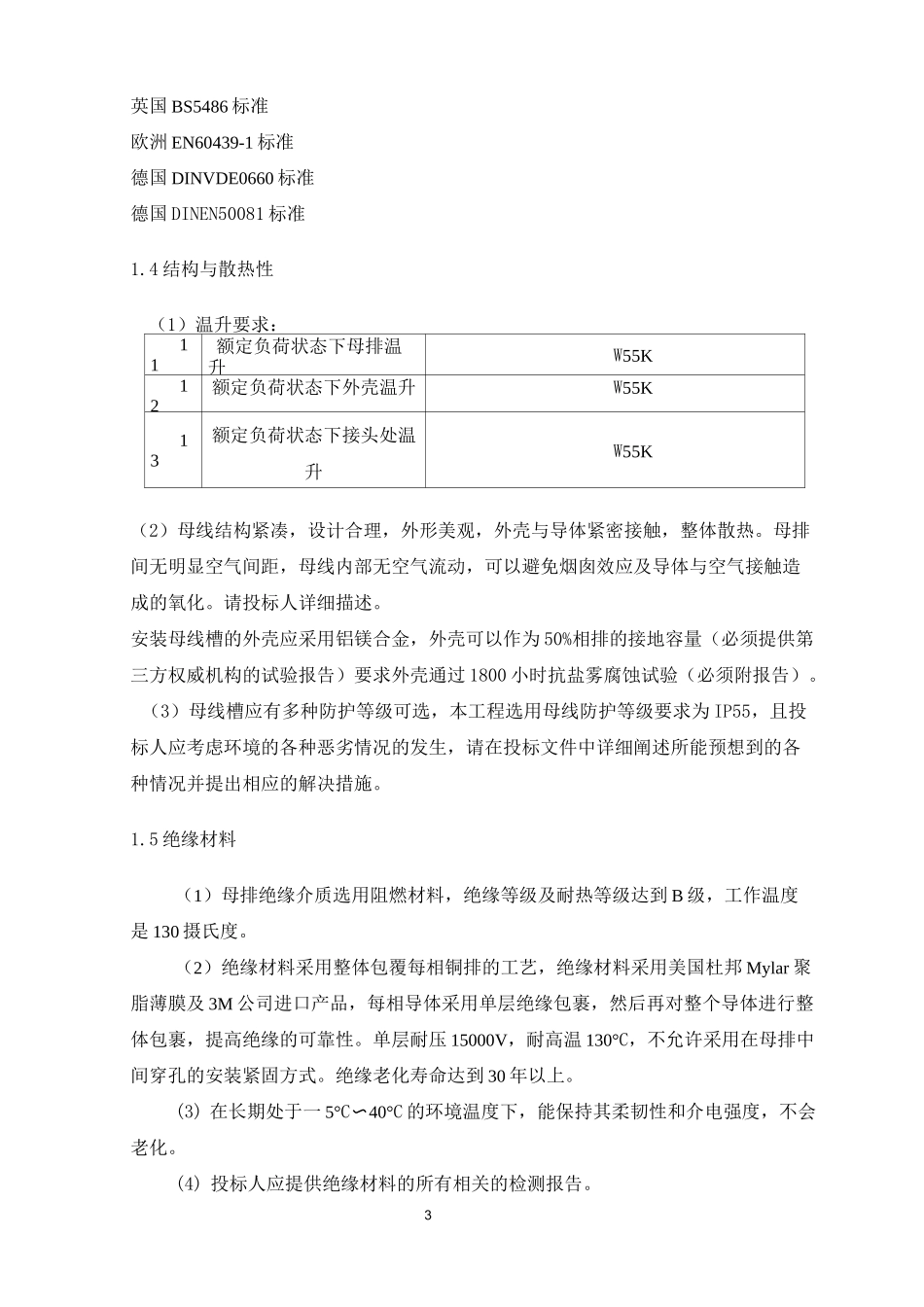

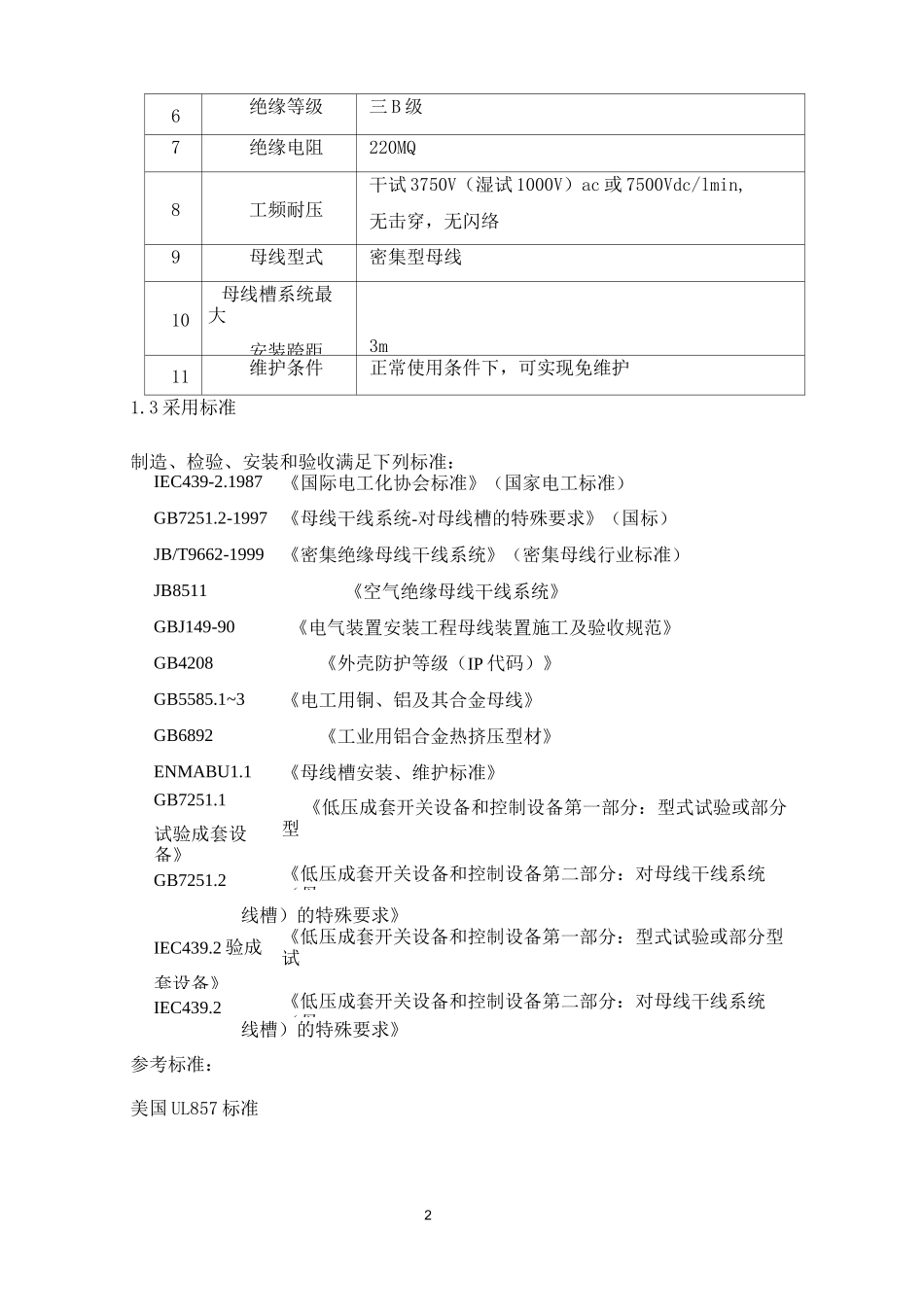

1母线槽技术规范、图纸及其它需要说明的事项1、技术要求1.1环境条件密集型母线使用环境要求见下表序号项目内容1环境温度-5°C〜+40°C,且24小时平均值不超过35°C2相对湿度日平均值不大于95%月平均值不大于90%（25C）（供应商应采取措施防止地铁环境对母线槽的正常使用及寿命所构成的危害）3饱和蒸汽压日平均值不大于2.2X10-3Mpa月平均值不大于1.8X10-3Mpa4海拔高度W1000m5地震烈度W7度（水平方向0.5g垂直方向0.3g）6振动F〈10HZ时，振幅为0.3mm1.2使用环境的对产品的基本要求序号项目内容1额定电压380V2额定绝缘电压690V2额定频率50HZ3电流范围100A~5000A4防护等级IP55.IP655耐热等级三B级26绝缘等级三B级7绝缘电阻220MQ8工频耐压干试3750V（湿试1000V）ac或7500Vdc/lmin,无击穿，无闪络9母线型式密集型母线10母线槽系统最大安装跨距3m11维护条件正常使用条件下，可实现免维护1.3采用标准制造、检验、安装和验收满足下列标准：IEC439-2.1987《国际电工化协会标准》（国家电工标准）GB7251.2-1997《母线干线系统-对母线槽的特殊要求》（国标）JB/T9662-1999《密集绝缘母线干线系统》（密集母线行业标准）JB8511《空气绝缘母线干线系统》GBJ149-90《电气装置安装工程母线装置施工及验收规范》GB4208《外壳防护等级（IP代码）》GB5585.1~3《电工用铜、铝及其合金母线》GB6892《工业用铝合金热挤压型材》ENMABU1.1《母线槽安装、维护标准》GB7251.1试验成套设备》《低压成套开关设备和控制设备第一部分：型式试验或部分型GB7251.2《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》IEC439.2验成套设备》《低压成套开关设备和控制设备第一部分：型式试验或部分型试IEC439.2《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》参考标准：美国UL857标准3英国BS5486标准欧洲EN60439-1标准德国DINVDE0660标准德国DINEN50081标准1.4结构与散热性（1）温升要求：11额定负荷状态下母排温升W55K12额定负荷状态下外壳温升W55K13额定负荷状态下接头处温升W55K（2）母线结构紧凑，设计合理，外形美观，外壳与导体紧密接触，整体散热。母排间无明显空气间距，母线内部无空气流动，可以避免烟囱效应及导体与空气接触造成的氧化。请投标人详细描述。安装母线槽的外壳应采用铝镁合金，外壳可以作为50%相排的接地容量（必须提供第三方权威机构的试验报告）要求外壳通过1800小时抗盐雾腐蚀试验（必须附报告）。（3）母线槽应有多种防护等级可选，本工程选用母线防护等级要求为IP55，且投标人应考虑环境的各种恶劣情况的发生，请在投标文件中详细阐述所能预想到的各种情况并提出相应的解决措施。1.5绝缘材料（1）母排绝缘介质选用阻燃材料，绝缘等级及耐热等级达到B级，工作温度是130摄氏度。（2）绝缘材料采用整体包覆每相铜排的工艺，绝缘材料采用美国杜邦Mylar聚脂薄膜及3M公司进口产品，每相导体采用单层绝缘包裹，然后再对整个导体进行整体包裹，提高绝缘的可靠性。单层耐压15000V，耐高温130°C，不允许采用在母排中间穿孔的安装紧固方式。绝缘老化寿命达到30年以上。(3)在长期处于一5°C〜40°C的环境温度下，能保持其柔韧性和介电强度，不会老化。(4)投标人应提供绝缘材料的所有相关的检测报告。41.6导体材料(1)每相采用优质T2工业电解铜，电解铜要求为进口原材料，轧制成宽面薄型带材硬铜排。符合相关国家标准，其纯度±99.95%，硬度HB265。电阻率W0.01777Q.mmTm，导电率大于98%。不允许采用铜铝合金或铜包铝材料。(2)母排表面全长镀银，铜排表面具有符合国家相关规定的镀银层，不允许出现只在接头部分做镀银处理，而其他部分不处理或者降低要求镀锡，电流密度不高于2.7A/mm2。表面镀层应有较强的抗氧化腐蚀能力。(3)中性线的材料、截面及制造工艺与相线相同。(4)母线接地导体为同载流量相线截面配置。接地排应选用电气级别的铜材，或采用先进的整体接地方式设计。当设备以额定负载电流运行时，在母线槽运行的任何区域内，壳体温升绝对不能超过55K。不允许使用外壳作为地线(必须出具报告)。请投标人详细描述。1.7连接头母线连接头应采用现有...
