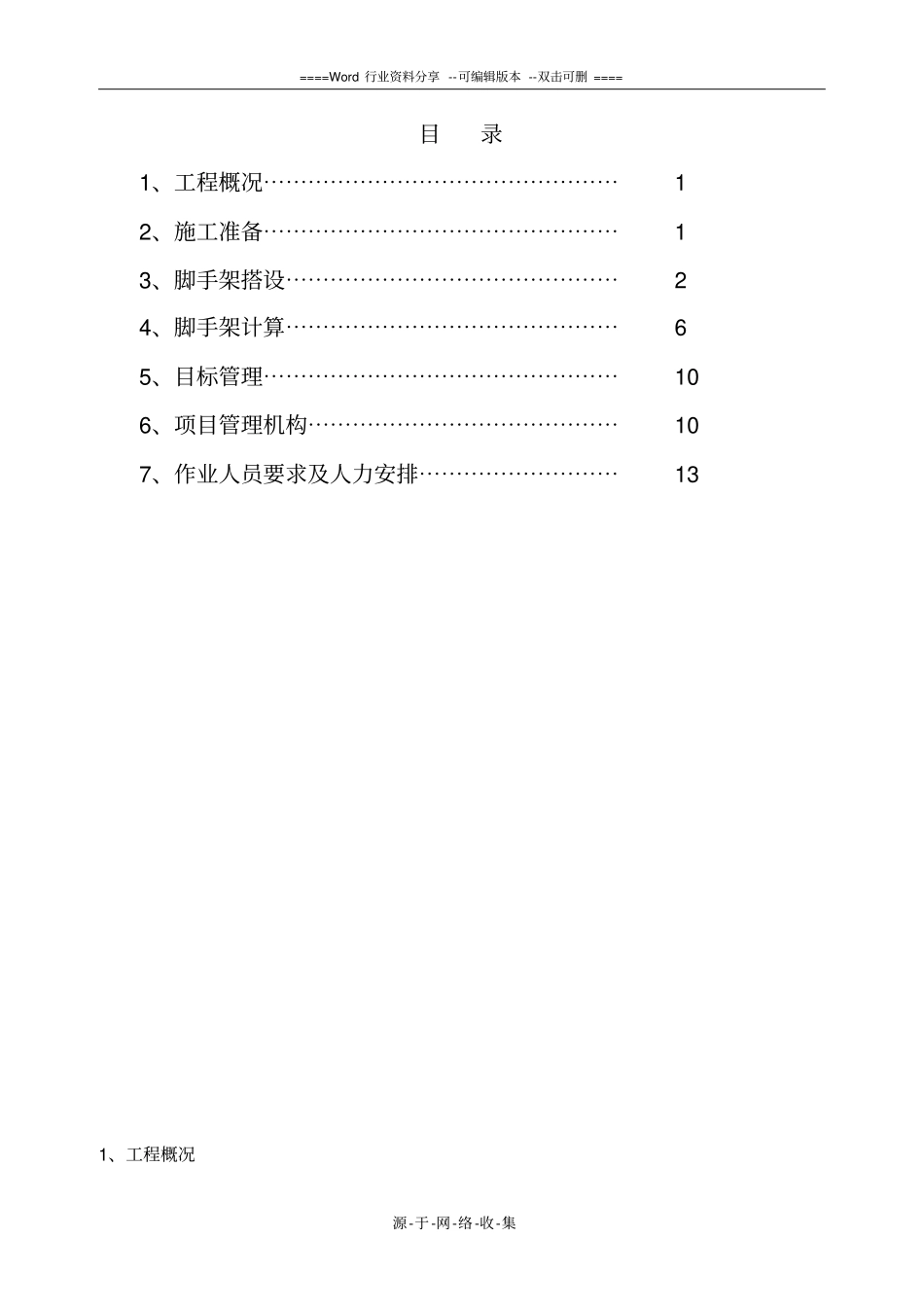

====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集目录1、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13、脚手架搭设⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24、脚手架计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯65、目标管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯106、项目管理机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯107、作业人员要求及人力安排⋯⋯⋯⋯⋯⋯⋯⋯⋯131、工程概况====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集1.1工程名称：延长石油靖边能源化工项目1.2工程内容：本次工程设计华陆工程科技有限责任公司设计，由我公司承建191D区球罐安装，球罐规格依次有2000m3、1000m3、650m3、187m3，共计10台球罐。球罐现场组对单位：陕西化建工程有限责任公司1.4本工程脚手架用于人员的施工作业，根据施工特点、进度、安全及文明施工，外脚手架采用扣件式钢管脚手架，内架采用满堂架架。编制依据1.5.1.国家或地区相关的规范、标准、条例：(1)《建筑施工扣件式钢筋管脚手架安全技术规范》（JGJ130---2011）(2)《建筑施工脚手架实用手册》（中国建筑工业出版社）(3)《建筑结构荷载规范》（GB5009-2001）(4)《建筑工程施工质量验收统一标准》（GB50300-2001）；(5)《建设工程项目管理规范》（GB/T50326-2002）；(6)《建筑施工安全检查标准》（JGJ59-99）；(7)《建筑施工高处作业安全技术规范》（JGJ80-91）；以及市的有关现场安全文明施工等方面的要求和文件。根据发包方的招标文件。2、施工准备2.1搭设准备工作2.1.1脚手架搭设前，工程技术负责人应按标准及施工组织设计的要求向架工及使用人员作技术交底和安全作业要求的交底。2.1.2脚手架搭设和拆除人员必须由符合劳动部颁发的《特种作业人员安全技术培训考核管理规定》经考试合格，领取《特种作业人员操作证》的专业架子工进行2.1.3架子工操作时必须配戴安全帽、安全带、穿防滑鞋。2.1.4对脚手架配件及加固件进行检查验收，严禁使用不合格的构配件。2.1.5对脚手架的搭设场地进行清理、平整、并设置排水设施。脚手架钢管宜采用Φ48.3×3.6钢管。====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集2.2搭设技术要求2.2.1为保证地基具有足够的承载力，立杆基础应平整夯实。2.2.2立杆底部应设垫板或扫地杆，用于调整和减少脚手架的不均匀沉降。3、脚手架搭设3.1外脚手架搭设程序3.1.1脚手架组装3.1.1．1按顺时针方向、自下而上按步架设，并逐层改变搭设方向，减少误差积累，不可自两端相向搭设或相间进行，以免结合处错位，难于连接，每搭完一步，应按规范要求检查并调整其水平度与垂直度。3.1.1.2脚手架搭设布置如下：（1）脚手架底步距为m，其余每步为1.5m。（2）立杆纵距为1.8m，横距为1.3m。（3）连墙杆件设置为二步三跨。连墙件和球罐基础柱采用箍柱法连接，用四根短钢管和四个扣件将砼柱箍住，并通过一根长钢管与脚手架立杆连接。3.1.2脚手架搭设顺序铺设垫木→安装纵向扫地杆→立起立杆并随即安装交叉支撑→安装水平加固杆→安装横向扫地杆→立起相邻立杆并随即安装交叉支撑→按照上述步骤依次立起立杆直至交圈合拢→安装脚手板→按规定位置安装剪刀支撑→安装栏杆→安装防护围网→安装水平加固杆→按照上述步骤逐层搭设3.1.3脚手架搭设必须配合施工监督，立杆接头应交错分部，以保证脚手架安全脚手架型式图====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集3.1.5施工方案脚手架应根据球罐的形状、高度作业条件确定。3.1.5.2本工程脚手架高度约20米以下。3.1.6架体基础3.1.6.1立杆基础应平整夯实，垫板应采用长度不少于2跨、厚度不小于50mm、宽度不小200㎜的木垫板。3.1.7架体稳定3.1.7.1脚手架的内侧应与球壳设置支撑，其尺寸应与脚手架间距相匹配，并与脚手架立杆锁牢。3.1.7.2连接件的设置，因按规定的间距随脚手架搭设同步进行，不得漏设。本工程脚手架连接采用扣件连接。3.1.8杆件扣件====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集3.1.8.1不同产品的脚手架与零配件不得混合使用，立柱上的对接扣件应交错...
