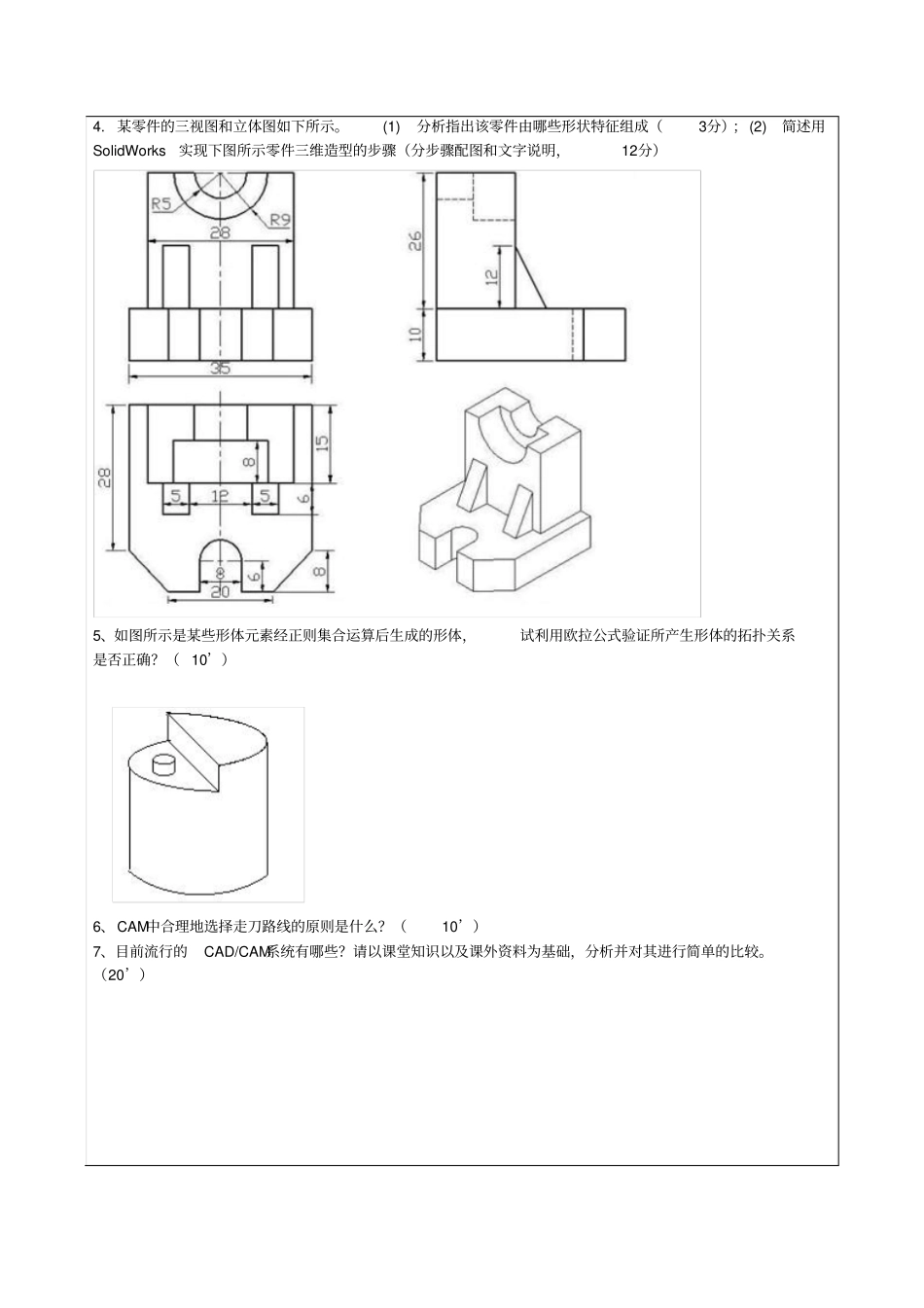

武汉理工大学考试试题纸2009（A卷）课程名称机械CAD/CAM技术专业班级姓名题号12345678总分题分1.填空题(1’×20=20’)1）CAD/CAM技术的应用有利于实现产品的、和。2）网络上结点分布形式常见：、、、。3）根据系统中执行的任务及服务对象的不同，可将软件系统分为三个层次：、、。4）常见几何建模模式：、、和。5）Z坐标轴：传递切削力的主轴规定为Z坐标轴。正方向规定：。6）被公认为是提高多品种、中小批量生产企业经济效益的有效途径，是发展柔性制造技术和计算机集成制造系统的重要基础。7）目前，用于数据交换的图形文件标准主要有：AutoCAD系统的，美国标准，及国际标准。2.用二叉树表示下列实体的集合运算和几何变换的过程。（15’）3.计算机辅助工艺过程（CAPP）的重要性是什么？（10’）4.某零件的三视图和立体图如下所示。(1)分析指出该零件由哪些形状特征组成（3分）；(2)简述用SolidWorks实现下图所示零件三维造型的步骤（分步骤配图和文字说明，12分）5、如图所示是某些形体元素经正则集合运算后生成的形体，试利用欧拉公式验证所产生形体的拓扑关系是否正确？（10’）6、CAM中合理地选择走刀路线的原则是什么？（10’）7、目前流行的CAD/CAM系统有哪些？请以课堂知识以及课外资料为基础，分析并对其进行简单的比较。（20’）武汉理工大学教务处试题标准答案及评分标准用纸课程名称：机械CAD/CAM技术（A卷）1、填空题（20X1’＝20’）（1）标准化、通用化、系列化（2）星型分布、总线型分布、环型分布、混合型分布（3）系统软件、支撑软件、应用软件（4）线框建模、表面建模、实体建模、特征建模（5）刀具远离工件的方向（6）成组技术（7）DXF文件、IGES、STL、STEP2、（15’）【参考答案】3、（10’）a）CAPP是CAD与CAM的桥梁；b）缩短编程周期，提高变成效率；c）得到的工艺过程一致性好，质量稳定；d）减轻工艺人员重复的繁琐劳动。4、（15’）（1）、矩形体底座、倒角、加强筋、孔。（2）、构造草图—拉伸10mm—上顶面绘矩形草图—拉伸—26mm—直径18的园拉伸切除8mm—直径10的园拉伸切除（贯穿）—做加强筋【参考答案】5、（10’）V=4；E=9；F=7；L=0；B=1；G=0。由公式V-E+F-L=2（B-G）可知，关系正确。6、（10’）1）保证零件的加工精度及表面粗糙度；2）取最佳路线；3）有利于数值计算，减少程序段和编程工作量。7、（20’）目前常用的CAD系统主要有AutoCAD（最早进入国内；二维设计绘图比较完善；三维设计中的实体造型能力不足；价格较便宜，对微机要求较低，使用比较简单）、ProE（主要针对三维实体模型建立、加工、以及有限元分析；非窗口式的对话框，学习比较麻烦；价格相对较高；对计算机的性能要求较高）、UG（以Parasolid几何造型为基础；是业界最好、最具有代表性的数控软件；我国很多航空企业都在使用这种软件；对微机要求较高，使用起来比较复杂，软件相对较难掌握）、Catia（是一个全面的CAD/CAM/CAE/PDM应用系统；可进行有限元分析；能够进行四维空间的观察；软件价格也不便宜，对微机的性能要求不太高）、Cimatron（被更多的应用到模具开发设计中）、Solidworks（操作非常简单；开发了CAM模块——CAMWORKS；该软件价格便宜等）。目前常用的CAM除了UG等自身的CAM之外，主要有Mastercam，是美国CNCSoftware,INC开发的CAD/CAM系统，是最经济有效率的全方位的软件系统。包括美国在内的各工业大国皆一致采用本系统，作为设计、加工制造的标准。（以上答案仅供参考，其中ProE、UG、Solidworks和MasterCAM四款软件必须提及。）武汉理工大学考试试题纸2010（B卷）课程名称机械CAD/CAM技术专业班级姓名题号12345678总分题分1.填空题(1’×20=20’)1）高速加工技术对CAM的三个方面特殊要求是、、。2）CAD的功能可以归纳为：、、、四大类。3）STEP标准中将形状特征分为、和三种类型。4）扫描变换两个分量：和。5）目前，用于数据交换的图形文件标准主要有：AutoCAD系统的、美国标准、及国际标准。6）CAD/CAM一体化系统的局域网通常采用____、__、环形、网状形四种拓扑结构。7）产品信息模型是由信息模型和信息模型组合而成的复合模型。2.图示一三维实体用M...
