变电站现场运行规程VIP免费

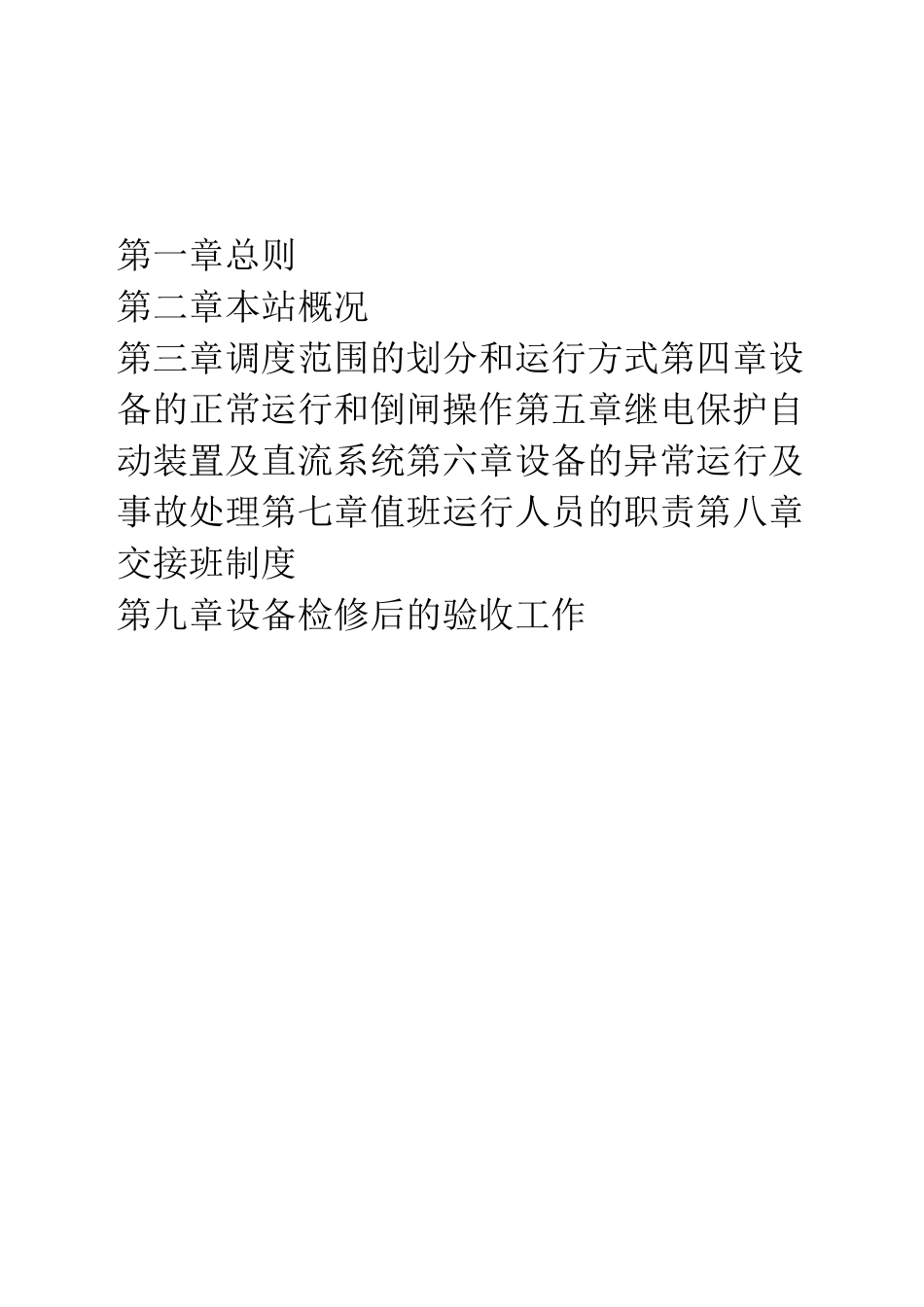

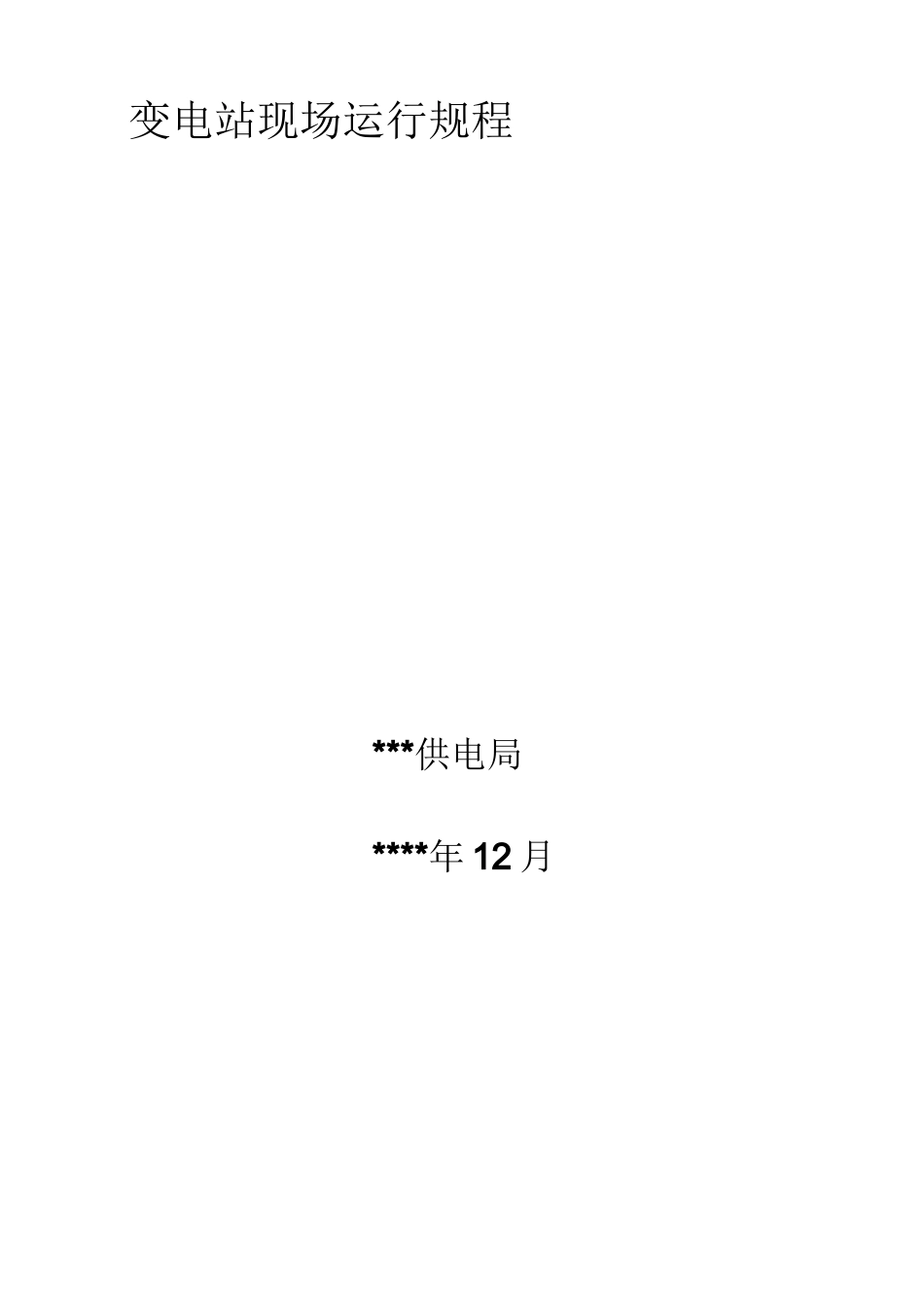

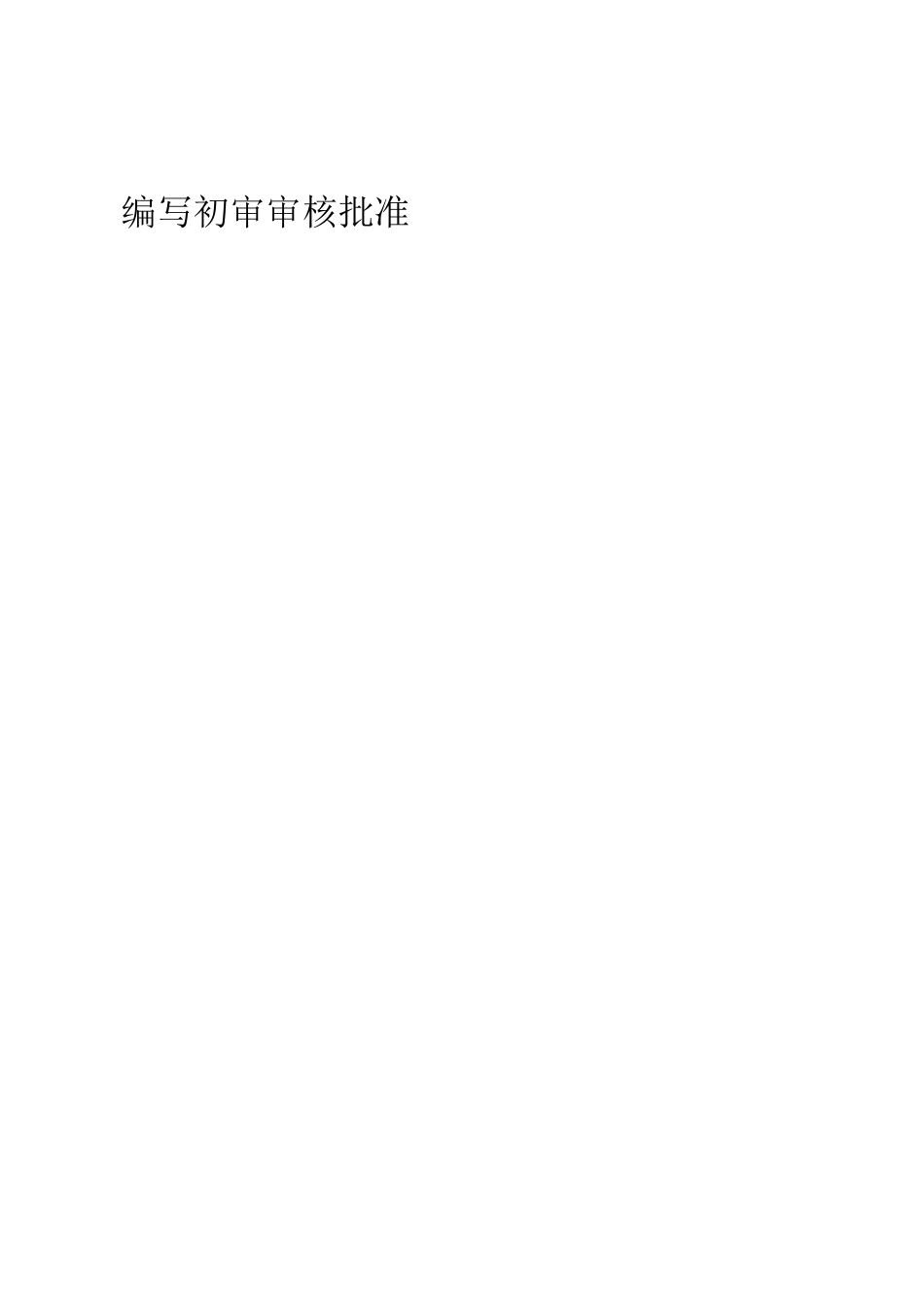

变电站现场运行规程***供电局****年12月编写初审审核批准第一章总则第二章本站概况第三章调度范围的划分和运行方式第四章设备的正常运行和倒闸操作第五章继电保护自动装置及直流系统第六章设备的异常运行及事故处理第七章值班运行人员的职责第八章交接班制度第九章设备检修后的验收工作第一章总则第一条本规程为**变电站设备运行，维护倒闸操作和事故处理等工作的基本准则。第二条**变电站运行人员必须掌握并严格遵守本规程，本站的上级生产管理人员和调度值班人员应熟悉本规程。第三条**变电站运行人员应每年进行两次本规程的考试，新到本站工作及脱离本站运行岗位超过三个月以上的人员，在值班前应学习本规程，并经考试合格后，方可上岗值班。第四条本规程未提及的内容，特殊任务和保护，按专业规程或规定执行。第五条本规程在执行中如发现与上级规程或规定相抵触时，按照上级规程或规定执行。第六条本规程经**电业局总工程师批准后执行，**供电局负责本规程的解释和修订。第二章本站概况例如：第一条本站始建于1998年，于1999年2月1日投产，计划容量为630KVA,由于用电负荷增长为满足用电要求在2009年2月更换一台1800KVA的变压器。10KV两条馈出线（**线151#、**线152#）,60KV母线“丁”于**线，10KV开关型号LW3—12/T630-12.5,所用变1台型号S7—30/10。第三章调度范围的划分和运行方式第一条本站调度范围的划分依照《**电力系统调度规程》的有关规定执行。第10条60KV、10KV设备及相应的保护及自动装置的运行操作和事故处理必须在*调的指挥下进行，特殊情况下进行的应急处理也要立即向*调报告，线路出口地线装拆必须经调度批准，调度下令安全措施自行掌握，不包括线路出口地线的装拆。第二条本站正常运行方式为：受**线电源，1#主变带10KV**线151#、10KV**线151#、所用变、10KV电压互感器运行。第四章设备的正常运行和倒闸操作第一节主变压器第一条主变上层油温最高不超过850C第二条主变不能长时间过负荷运行，主变过负荷时，值班人员应将过负荷值及时向值班调度员汇报，并加强监视。第三条主变在进行一下工作时，应将瓦斯保护改接信号。1、主变在运行中注油或放油时。2、主变呼吸器进行畅通或更换硅胶时。3、处3采油样的瓦斯继电器上部放气阀放气外，在其他所有的地方打开放气放油和进油阀门时。4、开闭瓦斯继电器连接管的阀门时。5、在瓦斯保护二次回路上工作时。上述工作完毕经一小时运行，检查却无异常时，经调度许可，方将重瓦斯保护投入。第二节断路器第一条运行值班人员应将断路器的性能全面了解应按规程规定的巡视时间进行全面检查（引线、瓷套是否放电及开关渗由等）断路器，故障跳闸后或其它特殊情况应进行特殊巡视记录。第二条值班人员应对断路器故障跳闸次数及统计，当故障跳闸达12次后应及时向调度和供电局有关领导汇报。第三条运行人员对断路器认真巡视，发现开关有异常现象，应及时上报调度和供电局领导。第四条断路器解体检修按照断路器技术标准进行验收。第四节电压、电流互感器第一条电压互感器（以下称PT）电流互感器（以下称CT）二次保护接地必须良好，PT二次不许短路，CT二次不许开路。第二条PT一次最高工作电压不得高于额定电压的1.5倍，CT一次最大工作电流不得大于额定电流的1.5倍。第三条10KVPT允许带接地运行时间为2个小时。第四条10KVPT停电检修时，必须将一、二次熔断器全部取下。第五条本站10KVCT型号参数1、10KV型号为：LA—102、精度等级：0.5/33、10KVCT变比1#主变CT50/5A**线151#CT30/5A**线152#CT30/5A4、额定电压均为10KV第五节倒闸操作注意事项第一条到闸操作必须严格按《安规》及《两票实施细则》的规定执行。第二条拉合刀闸前必须检查相应的开关，机械指示器应在相应的位置。第三条停电挂接地线或合接地刀闸必须在验明无电压后立即进行，送电操作前必须检查送电范围内接地线应全部拆除，接地刀闸已拉开。第四条本站60KV电源侧6351#刀闸线路侧接地刀闸的装设与拆除必须经调度允许后方可执行其他地点调度命令设置的安全措施不经调度同意值班人员不得拆除。第五条10KV刀闸操作把手在操作后应使销子插入相应插孔锁住把手，防止自动合闸或自动掉...
