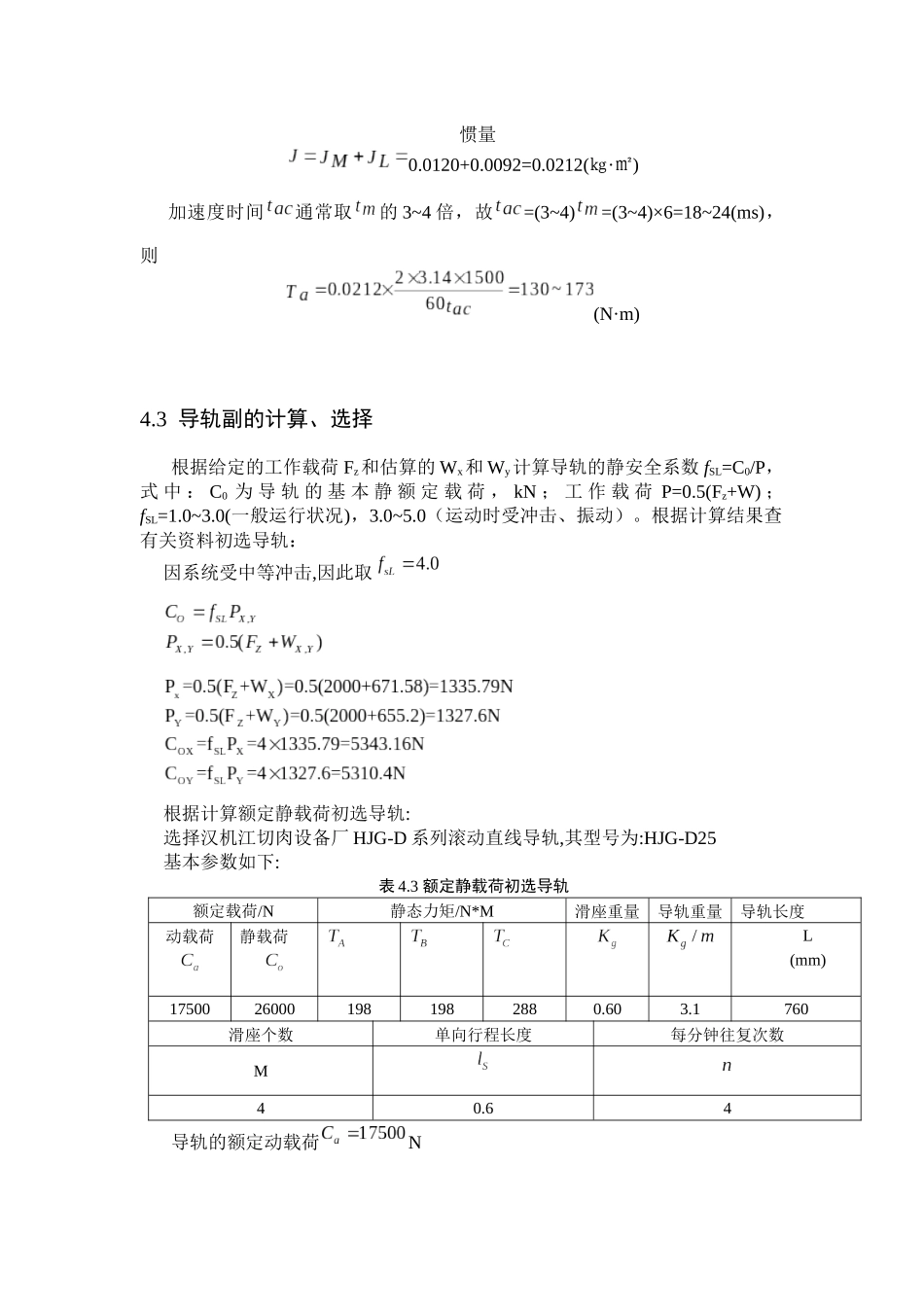

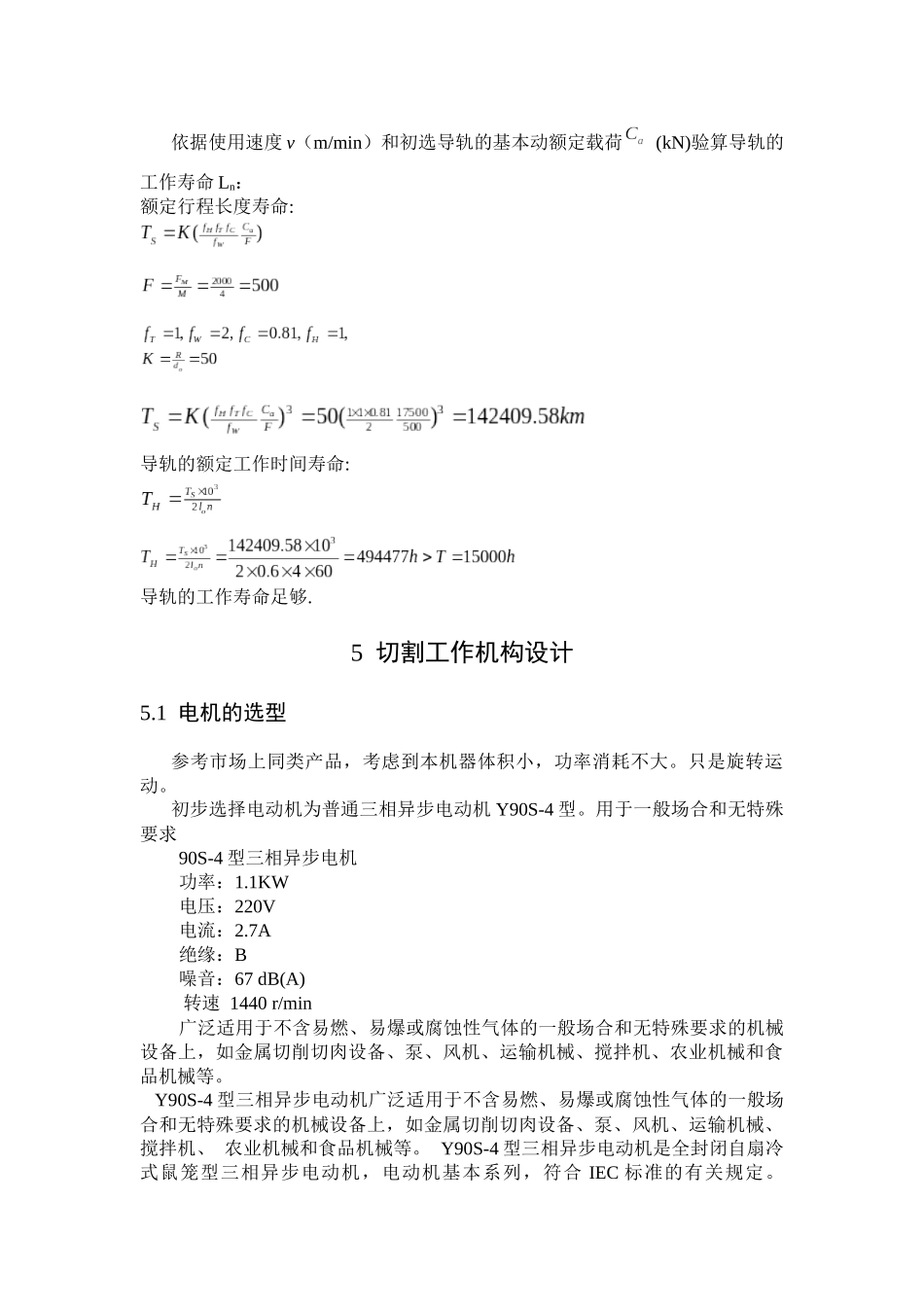

惯量0.0120+0.0092=0.0212(㎏·㎡)加速度时间通常取的3~4倍，故=(3~4)=(3~4)×6=18~24(ms)，则(N·m)4.3导轨副的计算、选择根据给定的工作载荷Fz和估算的Wx和Wy计算导轨的静安全系数fSL=C0/P，式中：C0为导轨的基本静额定载荷，kN；工作载荷P=0.5(Fz+W)；fSL=1.0~3.0(一般运行状况)，3.0~5.0（运动时受冲击、振动）。根据计算结果查有关资料初选导轨：因系统受中等冲击,因此取根据计算额定静载荷初选导轨:选择汉机江切肉设备厂HJG-D系列滚动直线导轨,其型号为:HJG-D25基本参数如下:表4.3额定静载荷初选导轨额定载荷/N静态力矩/N*M滑座重量导轨重量导轨长度动载荷静载荷L(mm)17500260001981982880.603.1760滑座个数单向行程长度每分钟往复次数M40.64导轨的额定动载荷N依据使用速度v（m/min）和初选导轨的基本动额定载荷(kN)验算导轨的工作寿命Ln：额定行程长度寿命:导轨的额定工作时间寿命:导轨的工作寿命足够.5切割工作机构设计5.1电机的选型参考市场上同类产品，考虑到本机器体积小，功率消耗不大。只是旋转运动。初步选择电动机为普通三相异步电动机Y90S-4型。用于一般场合和无特殊要求90S-4型三相异步电机功率：1.1KW电压：220V电流：2.7A绝缘：B噪音：67dB(A)转速1440r/min广泛适用于不含易燃、易爆或腐蚀性气体的一般场合和无特殊要求的机械设备上，如金属切削切肉设备、泵、风机、运输机械、搅拌机、农业机械和食品机械等。Y90S-4型三相异步电动机广泛适用于不含易燃、易爆或腐蚀性气体的一般场合和无特殊要求的机械设备上，如金属切削切肉设备、泵、风机、运输机械、搅拌机、农业机械和食品机械等。Y90S-4型三相异步电动机是全封闭自扇冷式鼠笼型三相异步电动机，电动机基本系列，符合IEC标准的有关规定。Y90S-4型三相异步电动机具有高效、节能、起动转矩大、噪声低、震动小、可靠性高、使用维护方便等特点。图5.1电动机5.2切碎刀及刀盘的设计设计刀的参数如下：刀采用弯曲型，半径140mm，刀厚2.5mm，刀宽20mm，材料为65Mn,调质处理，刃口淬火，硬度为HRC62-65。图5.2刀盘65MN钢的强度，硬度，弹性和淬透性的前65钢，具有过热敏感性和回火脆性倾向，水淬有一种倾向开裂。可加工性退火可能还是冷变形塑性低，焊接性差。因此，刀片左均匀这里安排了3螺纹孔，因为没有与螺栓切割的连接选择直接焊接到叶片上的叶片。因为树碎纸装固定切刀通过键的方式，这取决于研磨部为20mm的直径，指的是平键BH=6毫米6毫米（GB1096-79），平键长度为12毫米手动部，键槽与键槽铣削14毫米长度，以便确保小齿轮和具有良好的轴，与小齿轮和轴被选择为最H7/N6，于是，如此选择的盘环40毫米直径的外径为10毫米的内径，厚度的轮毂6毫米的毂的长度为16毫米的孔，通过平键和套轴夹紧，切割在轴的轴端环，确保只在轴环磁盘无压力紧靠轴，轴环用螺钉和六角螺母的端面和切割固定轴的轴线有一个螺母，不仅用于轴的轴承上，叶片和其它部件轴向锁定位置同时也保护轴螺纹，防止湿气进入其中。5.3同步带传动计算5.3.1同步带计算选型设计功率是根据需要传递的名义功率、载荷性质、原动机类型和每天连续工作的时间长短等因素共同确定的，表达式如下：式中——需要传递的名义功率——工作情况系数，按表5.1工作情况系数选取=1.7；表5.1工作情况系数Pd=KAP=1.7×0.37=0.63W1）确定带的型号和节距可根据同步带传动的设计功率Pd'和小带锯转速n1，由同步带选型图中来确定所需采用的带的型号和节距。其中Pd=0.63kw，n1=56rpm。查表5.2表5.2同步带的型号和节距选同步带的型号为H：，节距为：Pb=8.00mm1）选择小带锯齿数z1，z2可根据同步带的最小许用齿数确定。查表3-3-3得。查得小带锯最小齿数14。实际齿数应该大于这个数据初步取值z1=34故大带锯齿数为：z2=i×z1=1×z1=34。故z1=34，z2=34。①确定带锯的节圆直径d1，d2小带锯节圆直径d1=Pbz1/π=8.00×34/3.14≈86.53mm大带锯节圆直径d2=Pbz2/π=8.00×34/3.14≈86.53mm②验证带速v由公式v=πd1n1/60000计算得，v=πdn60×1000=3.14×86.53×6160×1000=0.276m/ss﹤vmax=40m/s,其中vmax=40m/s由表3-2-4查得。a)确定带长和中心矩根据《机械设计基础》得0.7(d1+d2)≤a0≤2...
