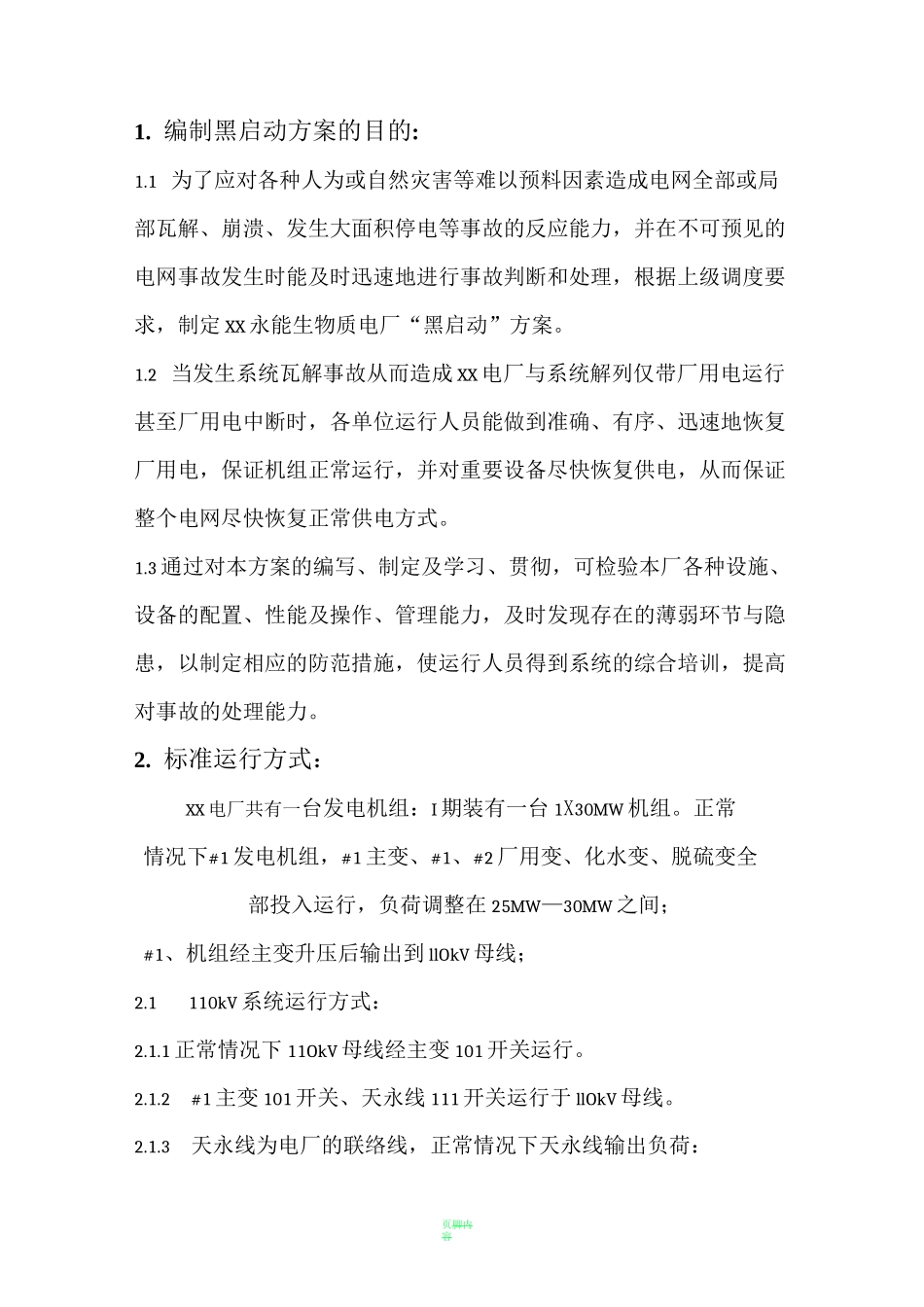

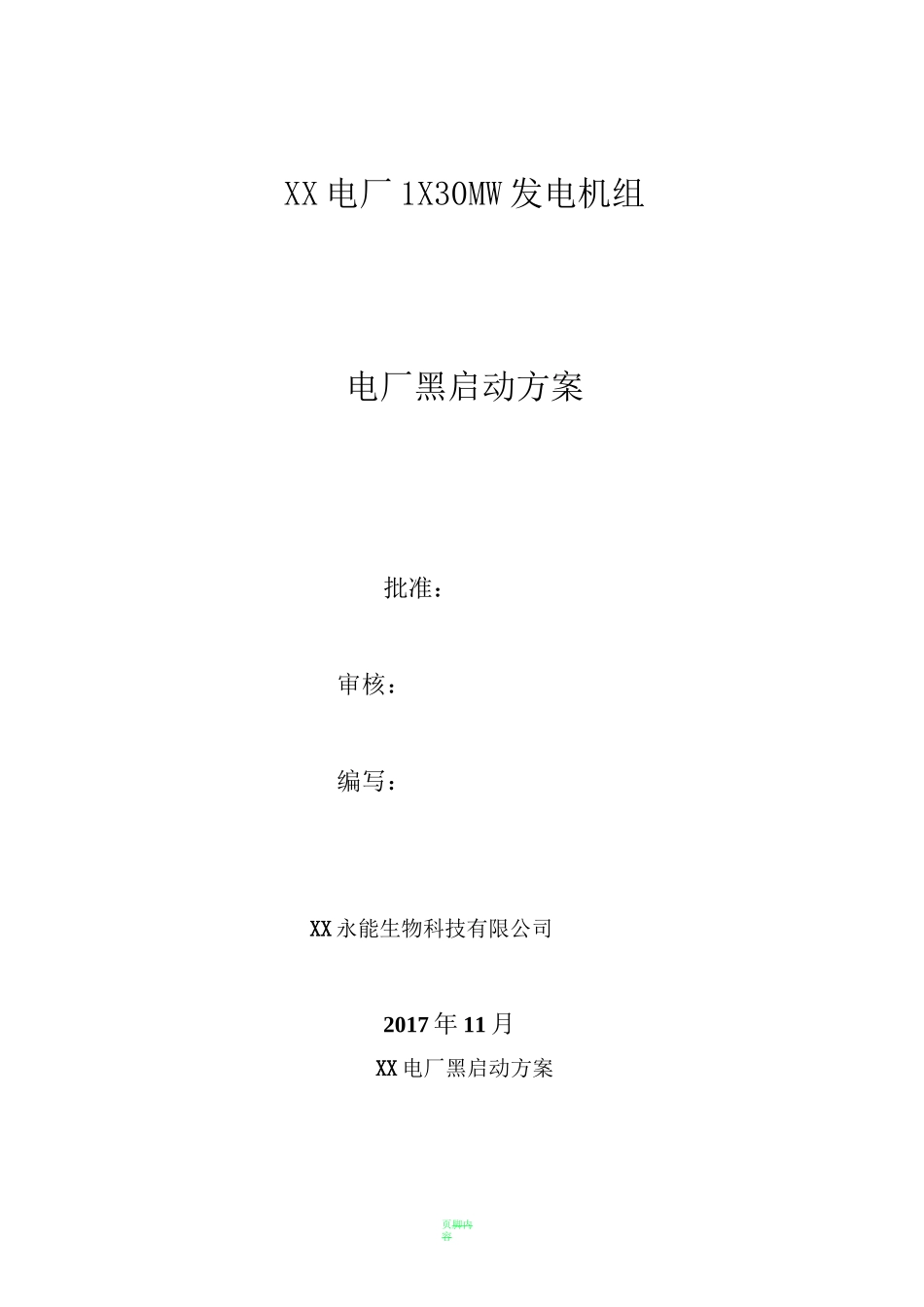

页脚内容XX电厂1X30MW发电机组电厂黑启动方案批准：审核：编写：XX永能生物科技有限公司2017年11月XX电厂黑启动方案页脚内容1.编制黑启动方案的目的:1.1为了应对各种人为或自然灾害等难以预料因素造成电网全部或局部瓦解、崩溃、发生大面积停电等事故的反应能力，并在不可预见的电网事故发生时能及时迅速地进行事故判断和处理，根据上级调度要求，制定XX永能生物质电厂“黑启动”方案。1.2当发生系统瓦解事故从而造成XX电厂与系统解列仅带厂用电运行甚至厂用电中断时，各单位运行人员能做到准确、有序、迅速地恢复厂用电，保证机组正常运行，并对重要设备尽快恢复供电，从而保证整个电网尽快恢复正常供电方式。1.3通过对本方案的编写、制定及学习、贯彻，可检验本厂各种设施、设备的配置、性能及操作、管理能力，及时发现存在的薄弱环节与隐患，以制定相应的防范措施，使运行人员得到系统的综合培训，提高对事故的处理能力。2.标准运行方式：XX电厂共有一台发电机组：I期装有一台1X30MW机组。正常情况下#1发电机组，#1主变、#1、#2厂用变、化水变、脱硫变全部投入运行，负荷调整在25MW—30MW之间；#1、机组经主变升压后输出到llOkV母线；2.1110kV系统运行方式：2.1.1正常情况下11OkV母线经主变101开关运行。2.1.2#1主变101开关、天永线111开关运行于llOkV母线。2.1.3天永线为电厂的联络线，正常情况下天永线输出负荷：页脚内容25〜27MW;2.2厂用电运行方式2.2.1I期厂用电运行方式：2.2.1.11OkVII、III段分别带#1、2炉引、送风机、、给水泵、、循环水泵、#1、#2低厂变、化水变、#0备用变、脱硫变、等负荷运行。2.2.1.3400VI、II段、等通过各自变压器运行于10kVII、III系统，带#1机组400V主要辅机电气设备运行。2.2.1.4直流220V段母线正常情况下由#1硅整流供电，蓄电池组蓄电池正常浮充备用，#1机组正常控制、保护用直流电源均取自该系统；其中直流220V段硅整流交流电源及通讯交流电源均取自400VIII段。2.3通讯运行方式：2.3.1调度直通电话通讯方式2.3.2行政通讯方式2.3.3无线电话通讯方式2.4机、炉运行方式：两台75T锅炉带#1机组，集中控制。2.5启动电源要求：XX电厂#1发电机组，启动时都必须具备10kV（满足循环泵、给水泵、吸风机、送风机用电）和380V（满足凝结泵、射水泵、助燃油泵、调速油泵、火检冷却风机等低压动力用电）两种动力电源，目前电厂尚无较大容量的备用发电机，不具备黑启动能力，一旦厂用电中断，只有通过电网反送厂用电才能满足机组最低可启动状态要求。页脚内容3.XX电厂与系统解列后的事故处理预案：3.天永线掉闸，电厂带厂用电负荷运行预案：电厂#1机组，正常通过天永线与系统并网运行。天永线故障111开关掉闸；110kV主变与系统解列或失压；并网运行时，联络线掉闸。电厂带本地区负荷和厂用电负荷独网运行，运行值班人员应根据具体情况做如下处理：3.1.1运行人员应迅速调整#1机组周波和电压在规定范围内。值班人员应根据机组当时所带负荷与本地区电网负荷的差额及系统频率情况，同时做相应的增、减负荷处理，以维持本地区电网负荷和厂用电正常运行。3.1.2同时应尽快调整#1机组锅炉参数增减负荷，维持周波、电压正常。若此时#1机组因负荷波动过大造成停机，电厂机组全停，厂用电全失。应尽快汇报调度用天永线向电厂倒送厂用电，尽快启动#1机组。3.1.3电厂与系统解列独立运行后，值长应迅速向地调值班调度员汇报并接受调度命令，根据保护动作情况和机组负荷情况，合理安排机组运行方式，协调机、炉、电操作，查明天永线掉闸原因，尽快与系统并网。3.1.4经请示地调并根据地区负荷情况，逐步送上本地区负荷。3.1.5电气、锅炉、汽机相应的具体操作步骤：3.1.5.1电气操作步骤（1）天永线掉闸后，应迅速调整#1机组AVR励磁调节系统维持电压页脚内容稳定；应检查发电机电压在额定范围内。若造成发电机强励动作，应对发电机励磁系统进行全面检查，以防滑环或励磁机碳刷过热、冒火或振动。（2）对天永线及其开关、保护进行全面检查，确定故障原因，并隔离故障点，作好措施，通知检修尽快处理3.1.5.2锅炉操作步骤：a、值班运行人员应迅速调整燃烧，尽快满足发电机有功的需要...
