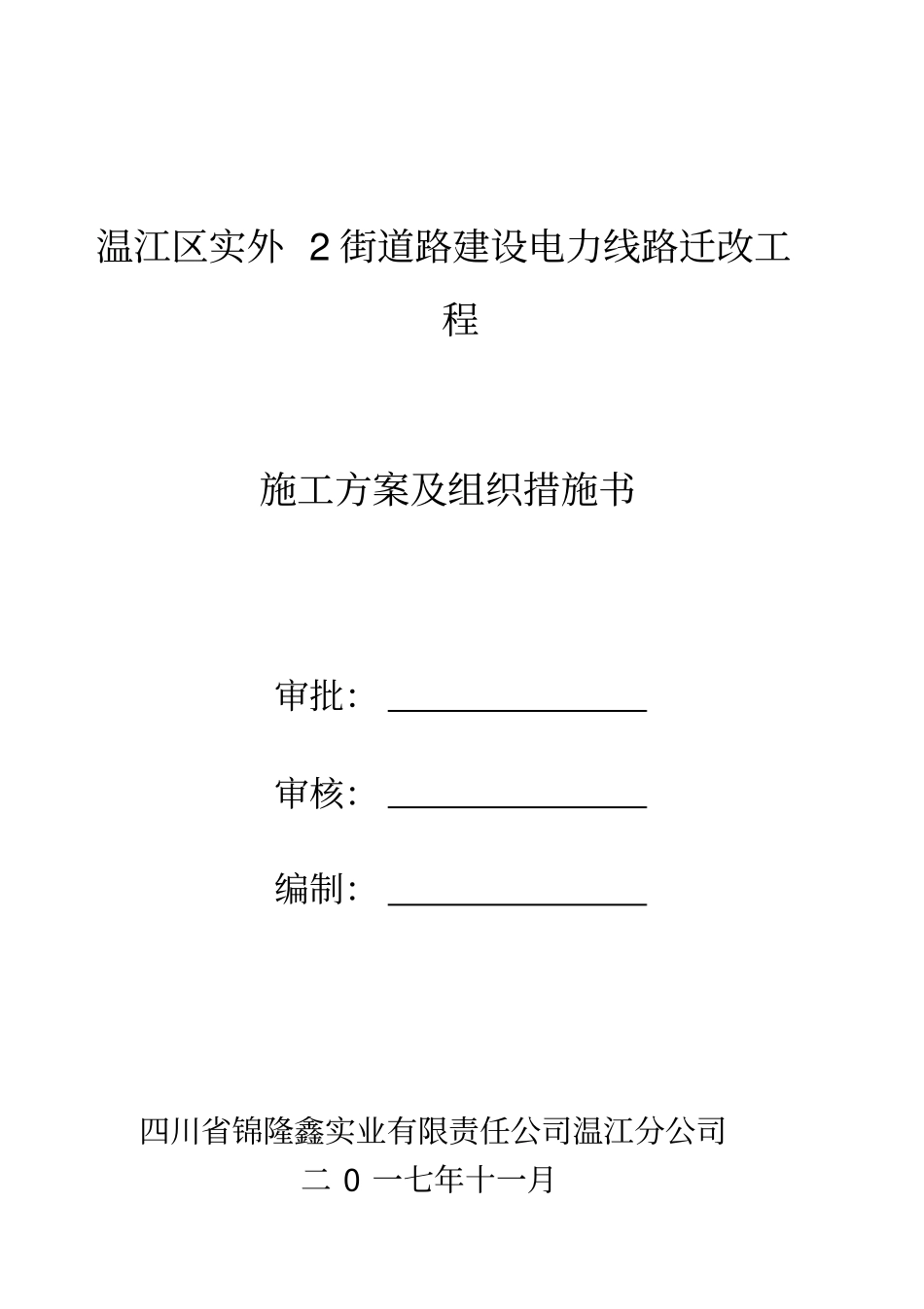

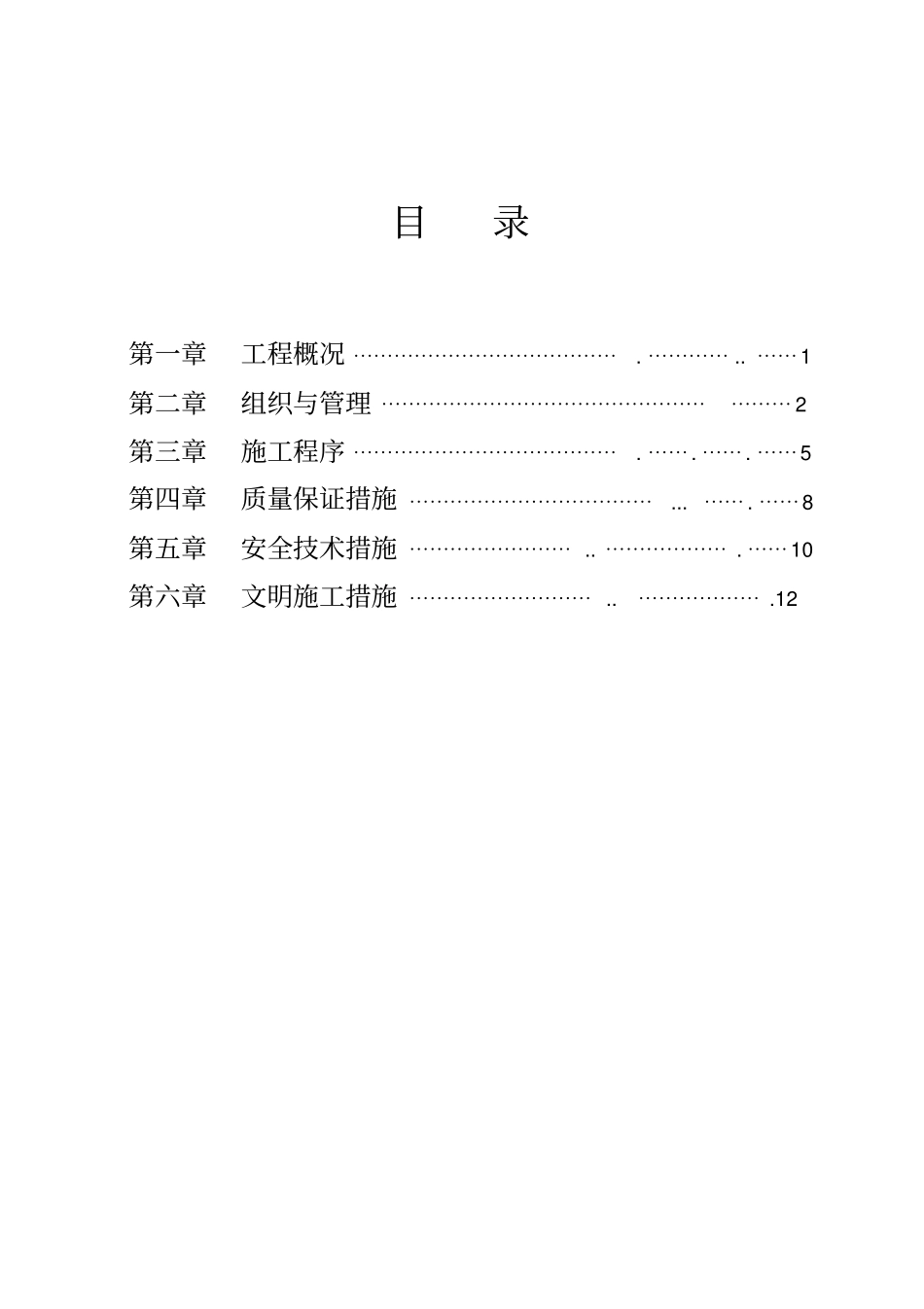

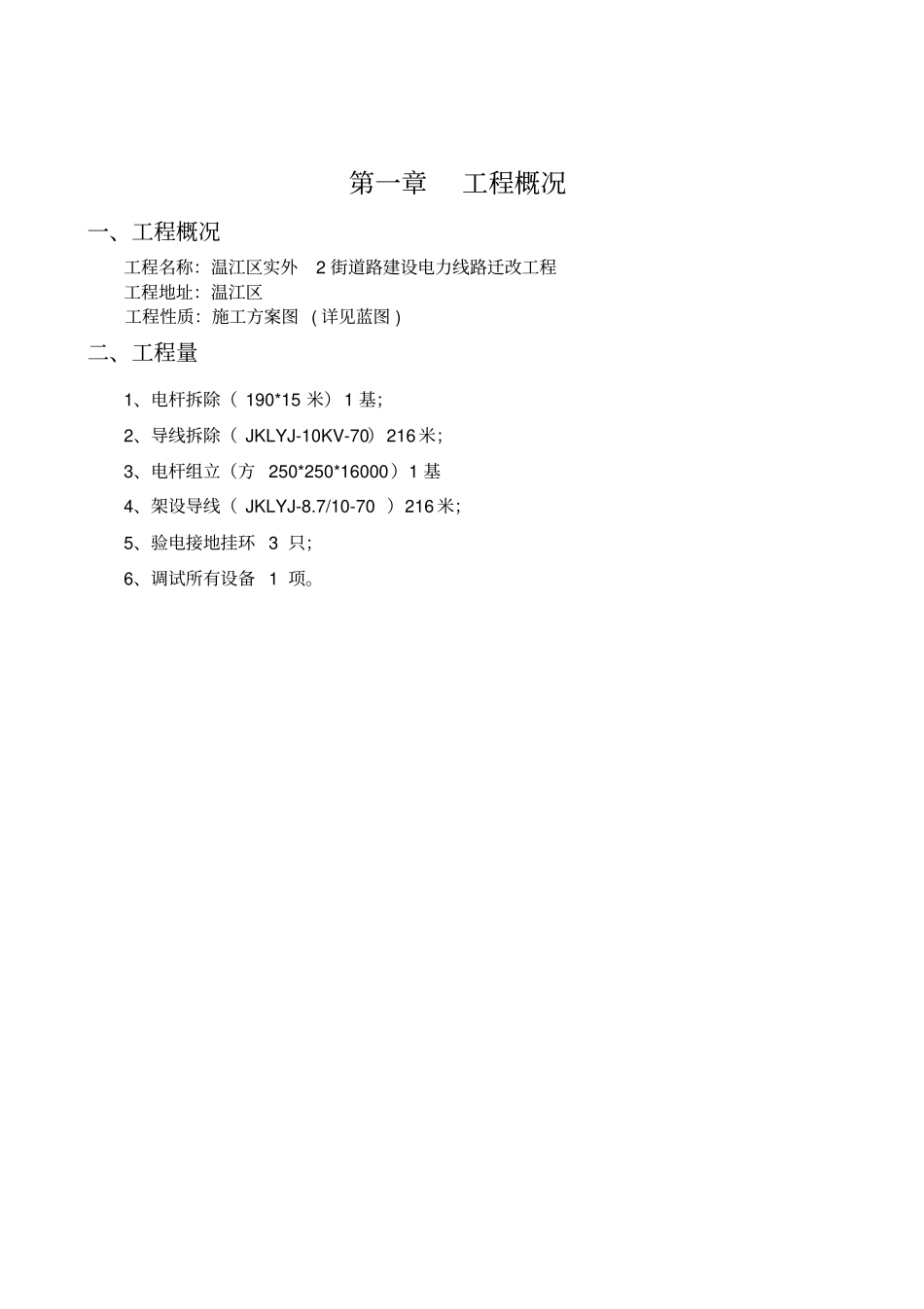

温江区实外2街道路建设电力线路迁改工程施工方案及组织措施书审批：审核：编制：四川省锦隆鑫实业有限责任公司温江分公司二0一七年十一月目录第一章工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯..⋯⋯1第二章组织与管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第三章施工程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯.⋯⋯.⋯⋯5第四章质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...⋯⋯.⋯⋯8第五章安全技术措施⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯.⋯⋯10第六章文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯.12第一章工程概况一、工程概况工程名称：温江区实外2街道路建设电力线路迁改工程工程地址：温江区工程性质：施工方案图(详见蓝图)二、工程量1、电杆拆除（190*15米）1基；2、导线拆除（JKLYJ-10KV-70）216米；3、电杆组立（方250*250*16000）1基4、架设导线（JKLYJ-8.7/10-70）216米；5、验电接地挂环3只；6、调试所有设备1项。第二章组织与管理一、施工组织图项目负责人赵文技术负责人王於冬安全体系监督人冯维富物资供应负责人王蓉现场技术及安全负责人徐超资料收集及整理负责人宋世伟二、施工进度表三、组织管理为了本工程能保质保量、顺利完工，按期交付使用。为此我公司非常重视，并挑选具有多年实际现场管理经验、施工技术及作风优良的施工队负责完成本工程。四、施工管理本项目由公司集中力量保重点、保工期、保安全、保质量。在人员、材料、机具设备上给该项目施工提供充分保证。施工时各小组互相协调，组织施工工作，并作好有关各方面的协调工作。五、施工机具管理本工程除大型吊装及转运车辆、牵引机具相关检测仪表。为保障工程质量和提高工效，各施工班组应设专人负责管理和维护机具设备及附件。1、20吨吊车一辆。2、运输车辆2辆。时间(天）项目12345施工前准备工作施工作业调试、验收3、放线机具一套。六、劳动力管理施工班组应根据现场施工进度和工艺要求，合理安排足量的班组技工和配合工作人员。施工班组工作人员要以工程进度、质量和大局出发，绝对服从现场负责人的调度安排。此次工作技工6人，民工8人。第三章施工程序一、敷设电缆查勘各进出通道，预留孔洞，预埋管位置是否正确无，并丈量所需电缆长度，确定走向，并记录和附图说明，供施工时能参照执行。认检查电缆通道（特别是排管或埋管部份）是否畅通，平面位置是否与设计相符，如位置有变，应作好记录并办理变更核定单，以提供正确的施工资料，对于排管或埋管内没有留置牵引钢丝的，应予先穿好牵引钢丝，并用布团拉出管内异物后待电缆穿入。电缆敷设时，固定好牵引机具后方可牵引敷设电缆。牵引敷设尽量在直断上牵引，如确有弯道不能避免时，应在弯道处设置转向滑轮，在牵引敷设时定人监护。电缆敷设使用机动绞磨让持有机动绞磨操作证的人员进行操作，严禁野蛮施工损伤电缆。制作电缆终端头及中间接头时要严格按标准化流程进行。电缆到位时预留保证尺寸，并作好临时封头。电缆终端头必须有色相标志，终端头必须固定后才可与设备连接。直埋电缆埋置深度应符合设计要求，当设计无规定时，要符合施工规范要求。直埋电缆在直线段每隔50-100M处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方信标志或标桩。直埋电缆回填土前，应经隐蔽工程验收合格。电缆终端头的制作，应由经过培训的熟悉工艺的人员进行，并且符合国家标准《电气装置安装工程母线装置及验收规范》的有关规定。二、变压器安装1、变压器安装前应做好基础，预埋接地极及高低压电缆；2、变压器运抵后，检查箱变和铭牌参数，随机资料，备品备件；3、变压器起吊用油箱上部四个吊拌，钢丝绳与垂线的夹角应小于20°，起吊中配变的倾斜度不得大于15°，不得发生碰撞现象；4、变压器安装完毕后，投入运行前，应把箱变底部边缘与台架连接部位用电焊的形式，将箱变与台架焊死。三、电缆头制作电缆终端头与接头的制作，应由经过培训的熟悉工艺的人员进行，制作时应严格遵守制作工艺规定。在室外制做6KV及以上电缆终端与接头时，其空气相对湿度宜为70％及以下；当湿度大时，可提高环境温度或加热电缆。严禁在雾或雨中施工。在室内施工现场应备有消防器材和临...
