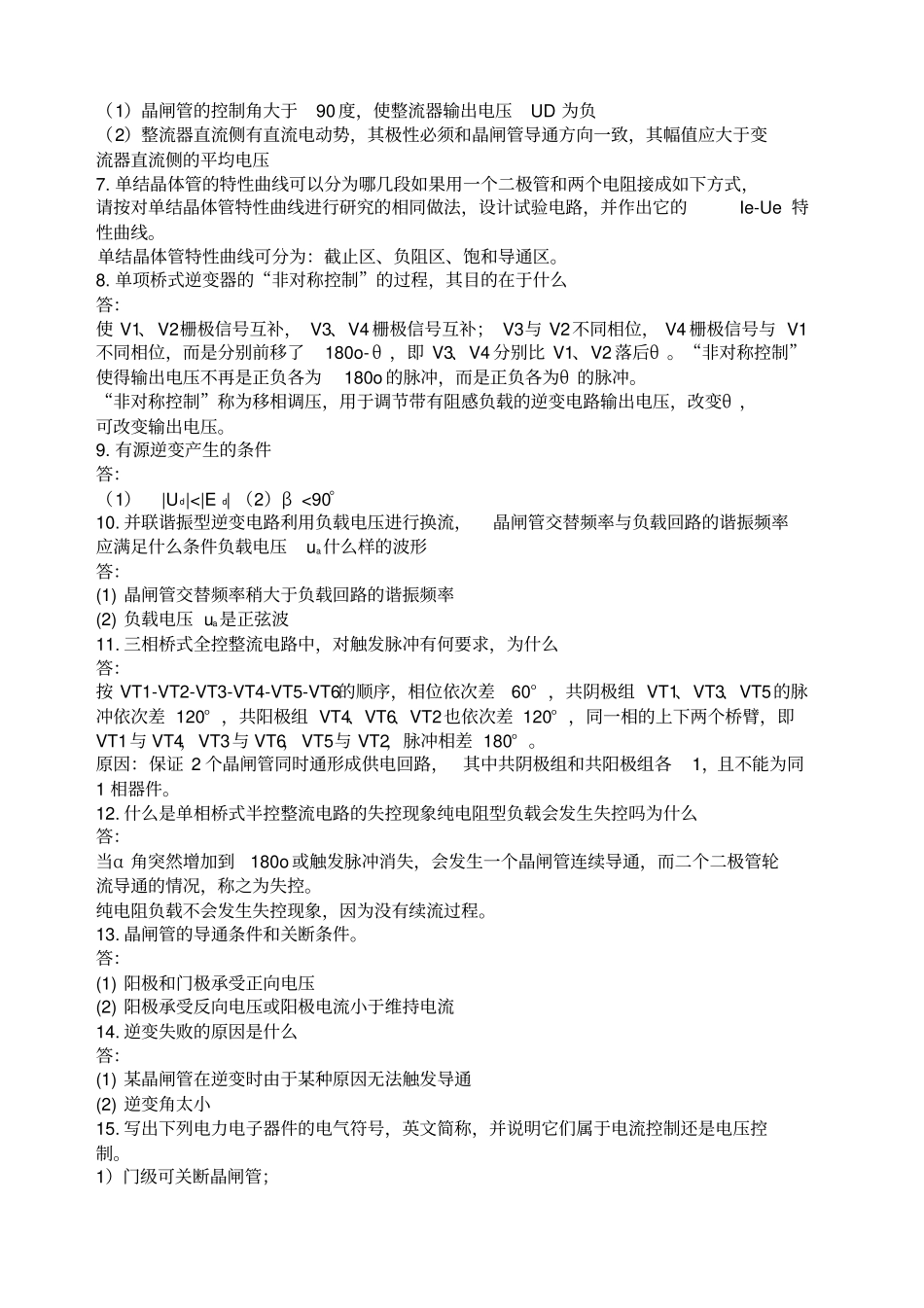

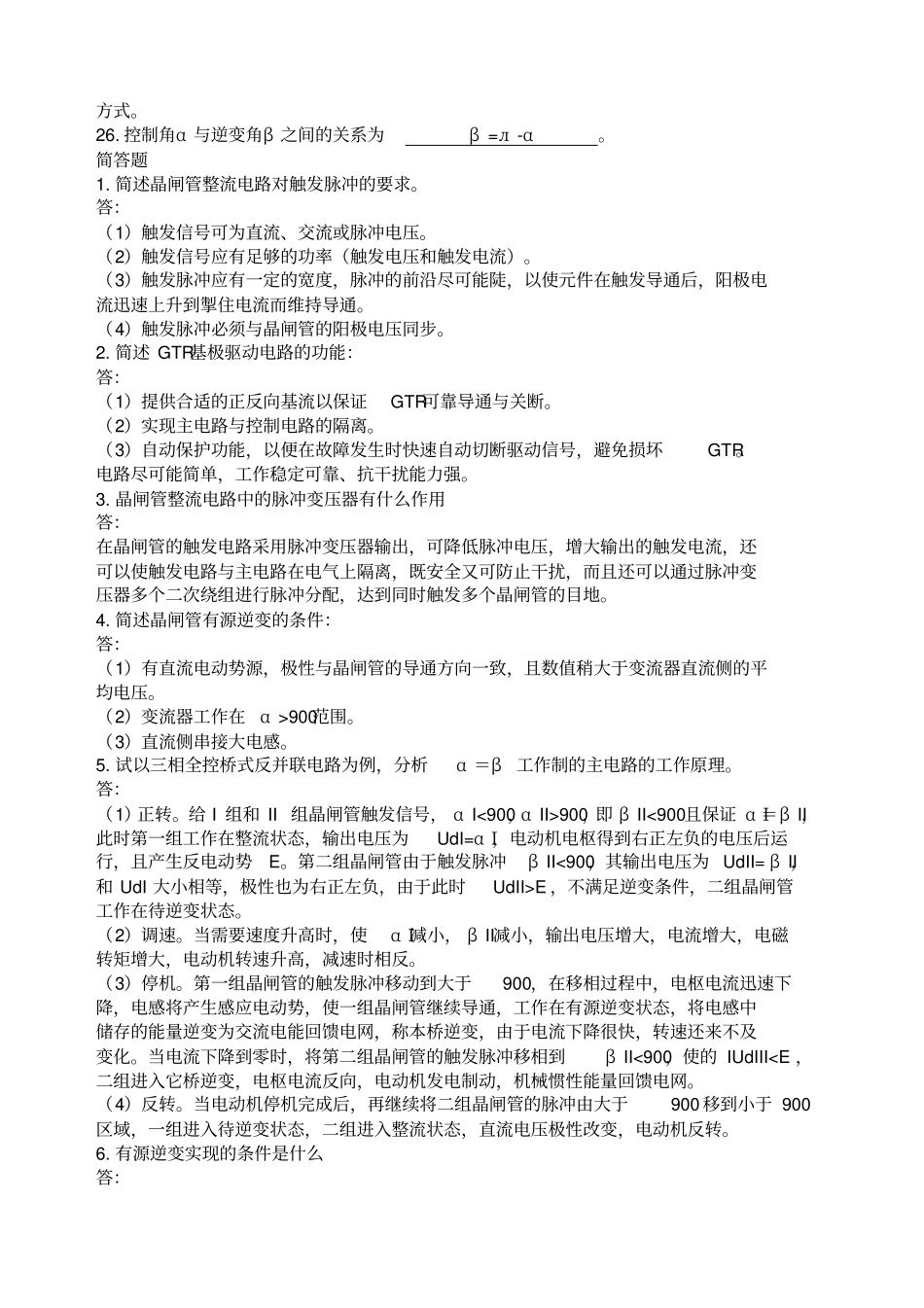

电力电子技术复习题填空题1.标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。2.晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。3.多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。4.在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。5.型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。7.当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。8.常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。（写出四种即可）9.普通晶闸管内部有两个PN结，外部有三个电极，分别是阳极A、阴极K和门极G。10.晶闸管在其阳极与阴极之间加上正向电压的同时，门极上加上触发电压，晶闸管就导通。11.晶闸管的工作状态有正向阻断状态，正向导通状态和反向阻断状态。12.当增大晶闸管可控整流的控制角α，负载上得到的直流电压平均值会减小。13.晶体管触发电路的同步电压一般有正弦波同步电压和锯齿波电压。14.按负载的性质不同，晶闸管可控整流电路的负载分为电阻性负载，电感性负载和反电动势负载三大类。15.双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ-四种16.在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。环流可在电路中加电抗器来限制。为了减小环流一般采控用控制角α大于β的工作方式。17.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差120°。18.对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值下降。°导电型电压源式三相桥式逆变电路，其换相是在同一相的上、下二个开关元件之间进行。20.有源逆变器是将直流电能转换为交流电能馈送回电网的逆变电路。21.KP100-10型晶闸管,能承受最大交流电压有效值是707V。22.三相半控桥式整流电路,不能工作在逆变状态。23.在无源逆变器中，为使晶闸管可靠关断，常采用自然换流和强迫换流两种。24.单相半控桥式整流电路中，若出现一个晶闸管直通，另两个二极管轮流导电180°的情况时，则表示该电路发生失控现象。25.在实际应用中，双向晶闸管常采用Ⅰ+和Ⅲ-和两种触发方式。26.控制角α与逆变角β之间的关系为β=л-α。简答题1.简述晶闸管整流电路对触发脉冲的要求。答：（1）触发信号可为直流、交流或脉冲电压。（2）触发信号应有足够的功率（触发电压和触发电流）。（3）触发脉冲应有一定的宽度，脉冲的前沿尽可能陡，以使元件在触发导通后，阳极电流迅速上升到掣住电流而维持导通。（4）触发脉冲必须与晶闸管的阳极电压同步。2.简述GTR基极驱动电路的功能：答：（1）提供合适的正反向基流以保证GTR可靠导通与关断。（2）实现主电路与控制电路的隔离。（3）自动保护功能，以便在故障发生时快速自动切断驱动信号，避免损坏GTR。电路尽可能简单，工作稳定可靠、抗干扰能力强。3.晶闸管整流电路中的脉冲变压器有什么作用答：在晶闸管的触发电路采用脉冲变压器输出，可降低脉冲电压，增大输出的触发电流，还可以使触发电路与主电路在电气上隔离，既安全又可防止干扰，而且还可以通过脉冲变压器多个二次绕组进行脉冲分配，达到同时触发多个晶闸管的目地。4.简述晶闸管有源逆变的条件：答：（1）有直流电动势源，极性与晶闸管的导通方向一致，且数值稍大于变流器直流侧的平均电压。（2）变流器工作在α>900范围。（3）直流侧串接大电感。5.试以三相全控桥式反并联电路为例，分析α＝β工作制的主电路的工作原理。答：（1）正转。给I组和II组晶闸管触发信号，αI<900，αII>900，即βII<900且保证αI＝βII，此时第一组工作在整流状态，输出电压为UdI=αI，电动机电枢得到右正左负的电压后运...
