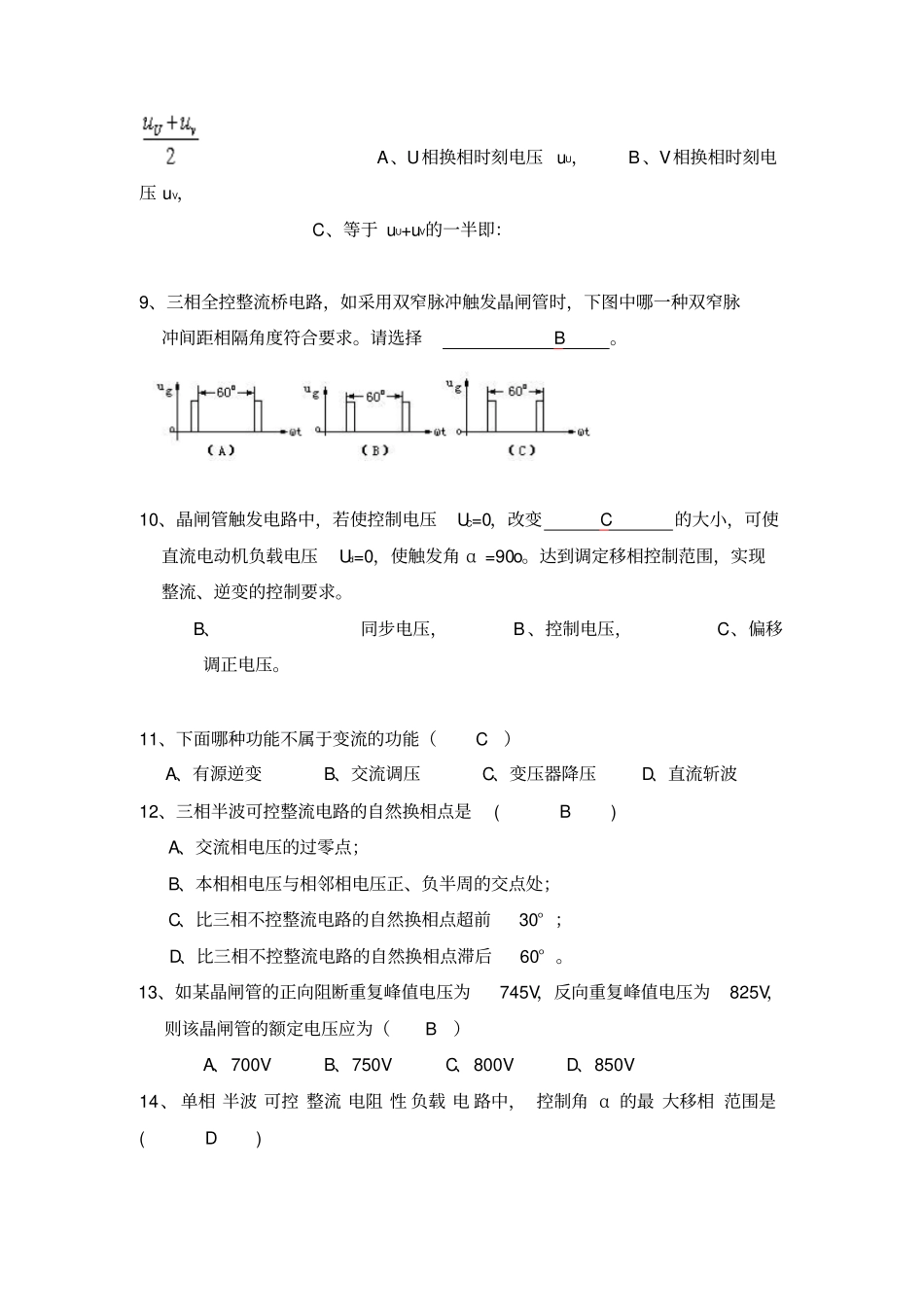

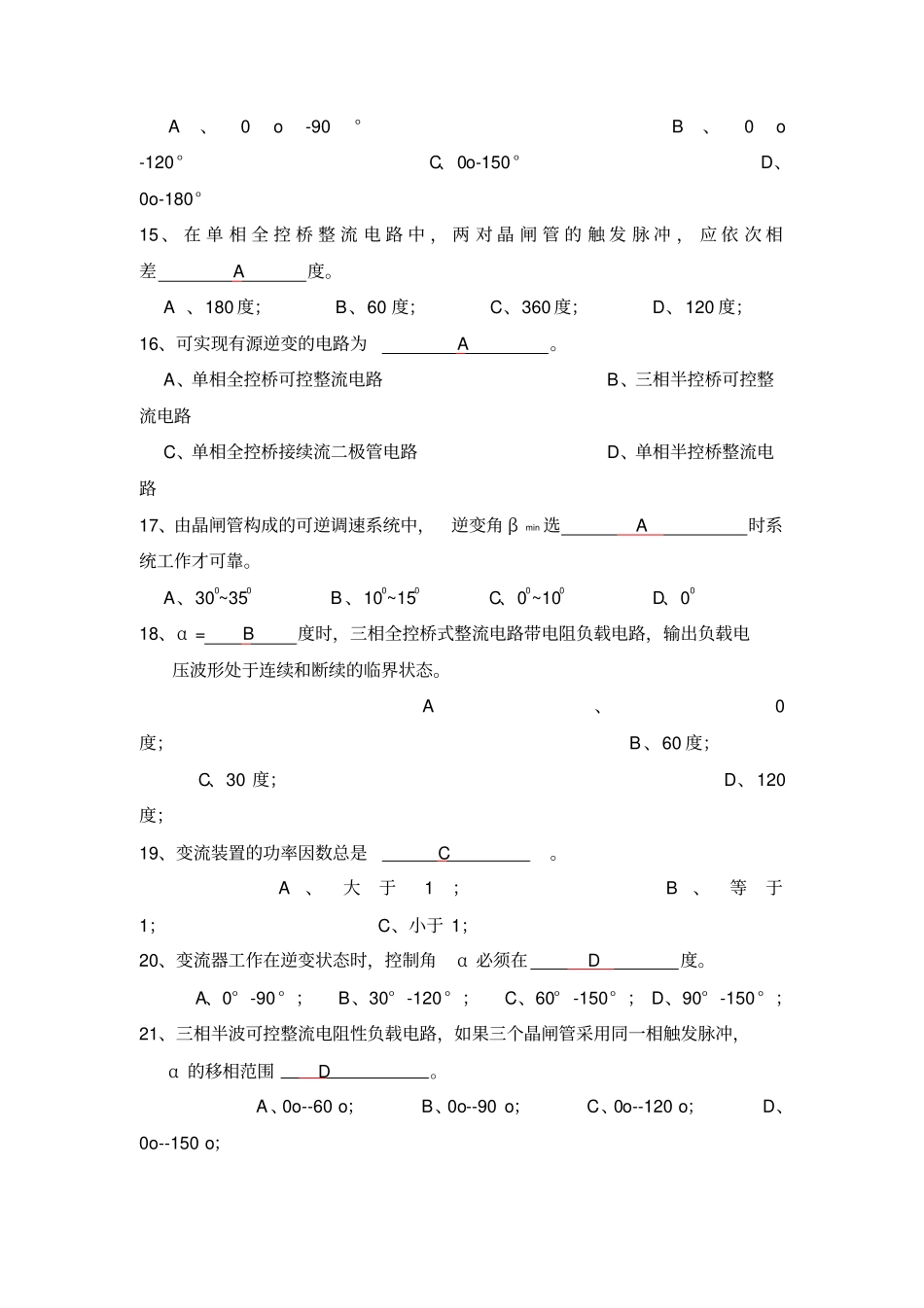

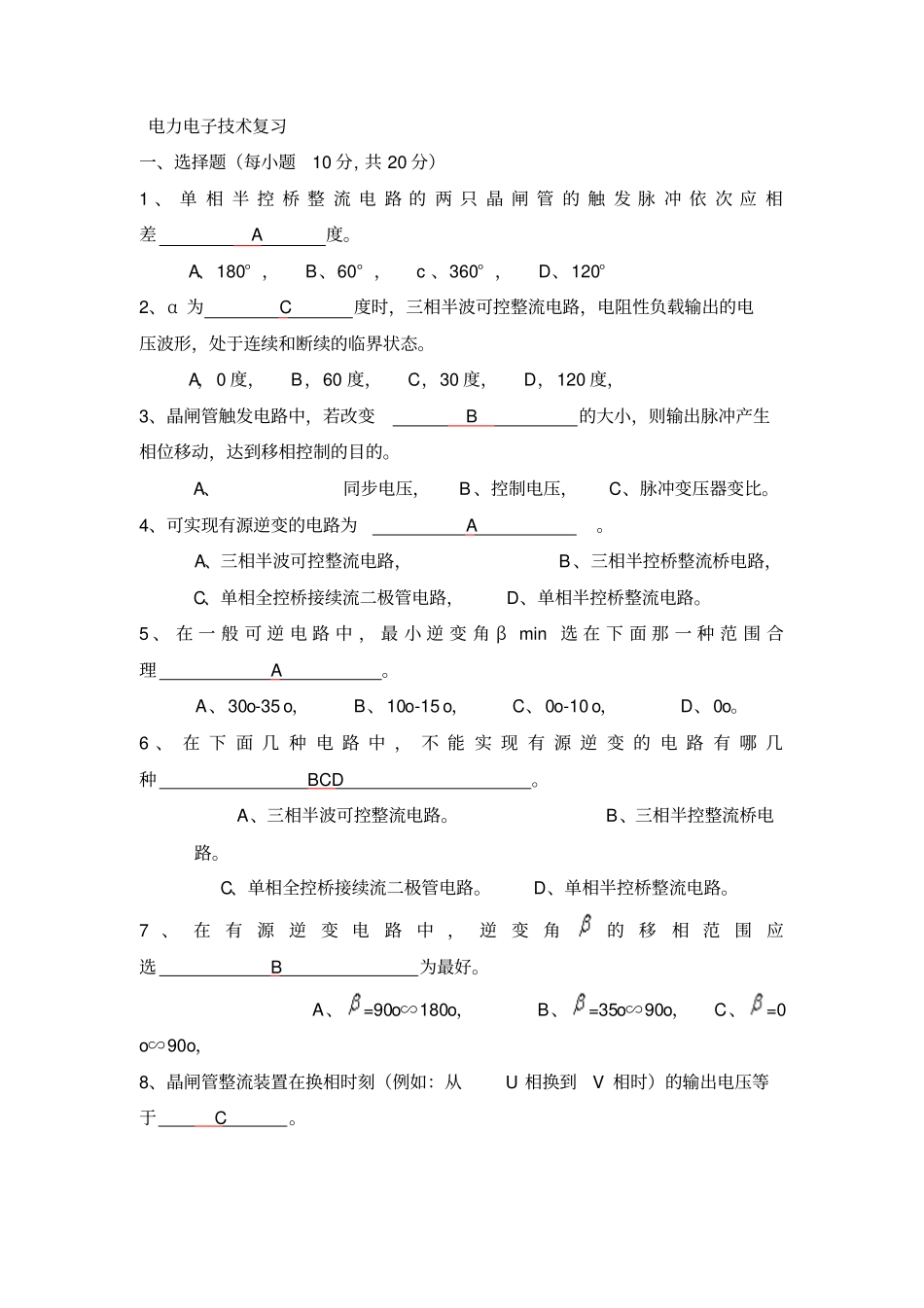

电力电子技术复习一、选择题（每小题10分,共20分）1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差A度。A、180°，B、60°，c、360°，D、120°2、α为C度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。A，0度，B，60度，C，30度，D，120度，3、晶闸管触发电路中，若改变B的大小，则输出脉冲产生相位移动，达到移相控制的目的。A、同步电压，B、控制电压，C、脉冲变压器变比。4、可实现有源逆变的电路为A。A、三相半波可控整流电路，B、三相半控桥整流桥电路，C、单相全控桥接续流二极管电路，D、单相半控桥整流电路。5、在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理A。A、30o-35o，B、10o-15o，C、0o-10o，D、0o。6、在下面几种电路中，不能实现有源逆变的电路有哪几种BCD。A、三相半波可控整流电路。B、三相半控整流桥电路。C、单相全控桥接续流二极管电路。D、单相半控桥整流电路。7、在有源逆变电路中，逆变角的移相范围应选B为最好。A、=90o∽180o，B、=35o∽90o，C、=0o∽90o，8、晶闸管整流装置在换相时刻（例如：从U相换到V相时）的输出电压等于C。A、U相换相时刻电压uU，B、V相换相时刻电压uV，C、等于uU+uV的一半即：9、三相全控整流桥电路，如采用双窄脉冲触发晶闸管时，下图中哪一种双窄脉冲间距相隔角度符合要求。请选择B。10、晶闸管触发电路中，若使控制电压UC=0，改变C的大小，可使直流电动机负载电压Ud=0，使触发角α=90o。达到调定移相控制范围，实现整流、逆变的控制要求。B、同步电压，B、控制电压，C、偏移调正电压。11、下面哪种功能不属于变流的功能（C）A、有源逆变B、交流调压C、变压器降压D、直流斩波12、三相半波可控整流电路的自然换相点是(B)A、交流相电压的过零点；B、本相相电压与相邻相电压正、负半周的交点处；C、比三相不控整流电路的自然换相点超前30°；D、比三相不控整流电路的自然换相点滞后60°。13、如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（B）A、700VB、750VC、800VD、850V14、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是(D)A、0o-90°B、0o-120°C、0o-150°D、0o-180°15、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差A度。A、180度；B、60度；C、360度；D、120度；16、可实现有源逆变的电路为A。A、单相全控桥可控整流电路B、三相半控桥可控整流电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路17、由晶闸管构成的可逆调速系统中，逆变角βmin选A时系统工作才可靠。A、300~350B、100~150C、00~100D、0018、α=B度时，三相全控桥式整流电路带电阻负载电路，输出负载电压波形处于连续和断续的临界状态。A、0度；B、60度；C、30度；D、120度；19、变流装置的功率因数总是C。A、大于1；B、等于1；C、小于1；20、变流器工作在逆变状态时，控制角α必须在D度。A、0°-90°；B、30°-120°；C、60°-150°；D、90°-150°；21、三相半波可控整流电阻性负载电路，如果三个晶闸管采用同一相触发脉冲，α的移相范围D。A、0o--60o；B、0o--90o；C、0o--120o；D、0o--150o；22、三相半波可控整流电路在换相时，换相重叠角γ的大小与哪几个参数有关A。A、α、Id、XL、U2φ；B、α、Id；C、α、U2；D、α、U2、XL；23、在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是A。A、0°～90°B、0°～180°C、90°～180°24、三相全控桥式整流电路带电阻负载，当触发角α=0o时，输出的负载电压平均值为D。A、0.45U2；B、0.9U2；C、1.17U2；D、2.34U2；25、变流装置的功率因数总是C。A、大于1；B、等于1；C、小于1；26、三相全控桥式整流电路带大电感负载时，控制角α的有效移相范围是A度。A、0°-90°；B、30°-120°；C、60°-150°；D、90°-150°；27、三相半波可控整流电路中，如果三个晶闸管采用同一组触发装置来触发，α的移相范围是D。A、0o--60o；B、0o--90o；C、0o--120o；D、0o--150o；28、三相半波可控整流电路在换相时，换相重叠角γ的大小与哪几个参数有关A。A、α、...
