电力管沟技术交底VIP免费

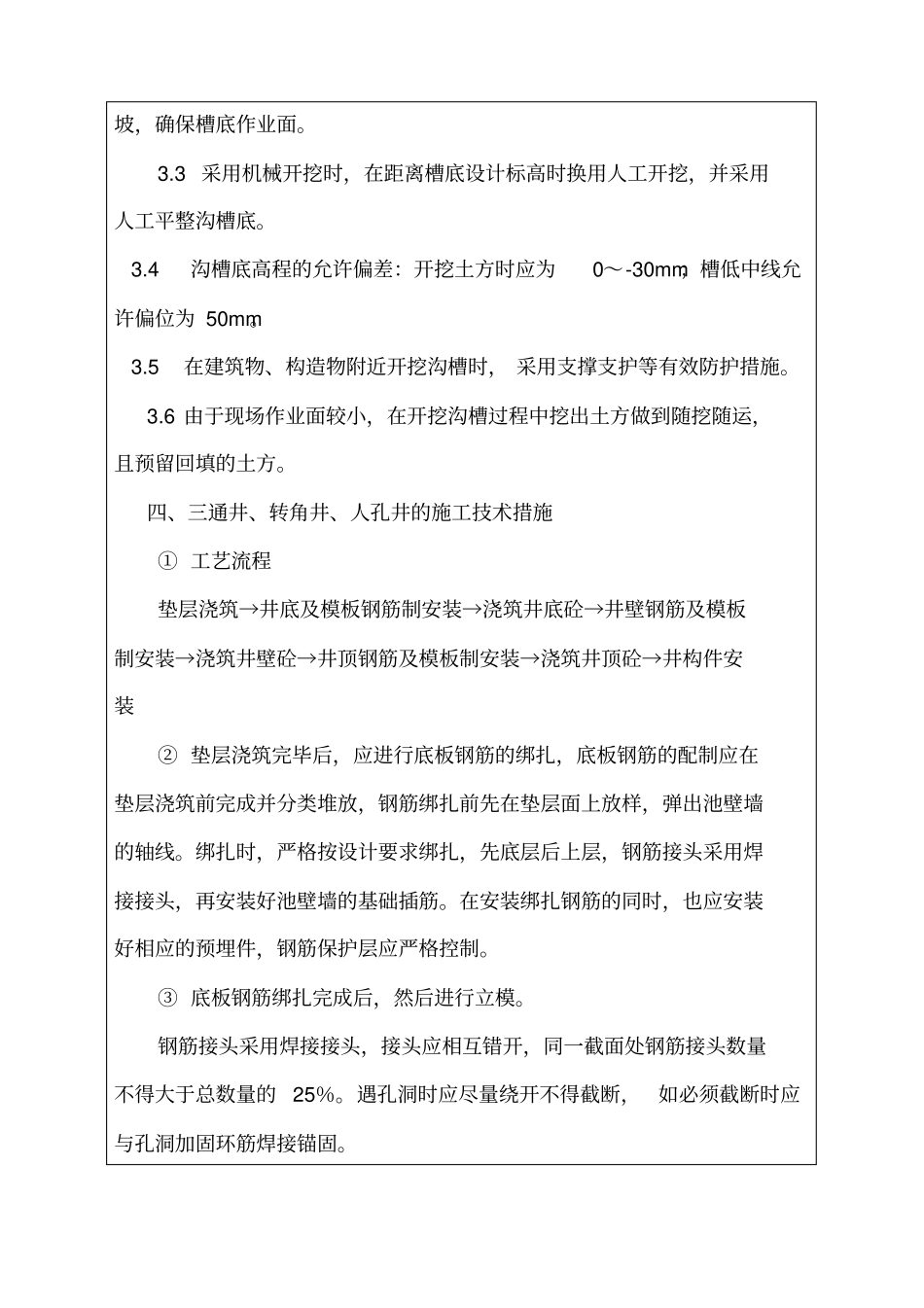

施工技术交底记录施管表12工程名称市上林北路跨咸铜铁路高架桥工程施工单位中铁二十局集团第六工程分部工程分项工程交底部门交底日期年月日交底人交底容：一、施工工序施工准备→放线定位→进行基坑开挖→3:7灰土垫层施工→底板施工→墙身施工→盖板预制吊装→三通井、转角井、人孔井浇筑→聚氨酯防水处理→墙身两侧回填二、施工准备2.1按照设计进行基底处理；平整场地，准备钢筋加工场地、模板加工。2.2精确放样基坑开挖的位置、尺寸，测量高程及管沟两侧原地面标高，确定基坑开挖围。三、沟槽土方开挖3.1沟槽施工采用梯形断面开挖，并按1:0.33进行放坡开挖，以机械为主，人工配合。在开挖时严格控制沟底设计标高，机械开挖应保留10cm用人工清底，以免机械作业超挖扰动沟槽底原状土。3.2开挖时做好基坑排水工作，施工前和施工过程中考虑雨水的排除，确保混凝土底板在无水环境下施工。基坑开挖期间，基坑附近不堆放弃土和建筑材料，做到文明施工。开挖基坑时，如遇到不良土壤应适当加大放坡，确保槽底作业面。3.3采用机械开挖时，在距离槽底设计标高时换用人工开挖，并采用人工平整沟槽底。3.4沟槽底高程的允许偏差：开挖土方时应为0～-30mm；槽低中线允许偏位为50mm。3.5在建筑物、构造物附近开挖沟槽时，采用支撑支护等有效防护措施。3.6由于现场作业面较小，在开挖沟槽过程中挖出土方做到随挖随运，且预留回填的土方。四、三通井、转角井、人孔井的施工技术措施①工艺流程垫层浇筑→井底及模板钢筋制安装→浇筑井底砼→井壁钢筋及模板制安装→浇筑井壁砼→井顶钢筋及模板制安装→浇筑井顶砼→井构件安装②垫层浇筑完毕后，应进行底板钢筋的绑扎，底板钢筋的配制应在垫层浇筑前完成并分类堆放，钢筋绑扎前先在垫层面上放样，弹出池壁墙的轴线。绑扎时，严格按设计要求绑扎，先底层后上层，钢筋接头采用焊接接头，再安装好池壁墙的基础插筋。在安装绑扎钢筋的同时，也应安装好相应的预埋件，钢筋保护层应严格控制。③底板钢筋绑扎完成后，然后进行立模。钢筋接头采用焊接接头，接头应相互错开，同一截面处钢筋接头数量不得大于总数量的25％。遇孔洞时应尽量绕开不得截断，如必须截断时应与孔洞加固环筋焊接锚固。五、钢筋施工钢筋绑扎前，提前将各种箍筋预先弯曲成型，人工抬管沟位置进行绑扎，这样可以缩短钢筋加工的工期，从而加快施工进度。⑴钢筋加工①钢筋必须有出厂合格证明报告。钢筋表面洁净，不得有锈皮、油渍、油漆等污垢。钢筋加工在加工平台上按照设计图纸尺寸放大样加工。②钢筋必须顺直，调直后表面伤痕及锈蚀不使钢筋截面积减少。钢筋弯曲成型后，表面不得有裂纹、鳞落式断裂等现象。③钢筋加工允许偏差：钢筋加工允许偏差（mm）序号项目允许偏差检验频率检查方法1冷拉率不大于规规定每件（每一类型抽查10%且不少于5件）1钢尺检查2受力钢筋顺长度+5，-103弯起钢筋弯起点位置±20弯起高度0，-104钢筋总长+5，-105箍筋尺寸0，-52（2）主筋焊接采用电弧焊接钢筋，接头机械性能与允许偏差应附合要求。电弧焊接钢筋接头机械性能与允许偏差见下表。电弧焊接钢筋接头机械性能与允许偏差（mm）序号项目允许偏差检验频率检验方法围点数1抗拉强度符合原材料力学性能指标每批抽查3件1按照金属拉伸试验方法规定执行2帮条沿接头中心线的纵向偏移0.3d每批抽查10%且不少于10件2焊接工具尺和钢尺检查3接头处钢筋轴线的弯折304接头处钢筋轴线偏移0.15焊缝厚度0.05d,06焊缝宽度+0.1d,07焊缝长度-0.3d8横向咬边深度0.5注:表中d为钢筋直径；钢筋的成型与安装①受力筋同一截面同一根钢筋上只准有一个接头。同一截面指30d（d为钢筋直径）区域，且不得小于500mm。②钢筋接头与钢筋弯起处相距不小于10倍主筋直径，也不能位于最大弯矩处。③钢筋接头设置在钢筋承受应力较小处，并分散布置。配置在“同一截面”受力钢筋接头的截面面积，占受力钢筋总截面面积的百分率，必须符合下列规定：A电弧焊接的接头可不受限制，但接头必须错开。B绑扎接头在构件的受拉区，不超过25%；在受压区不超过50%。C钢筋接头必须避开钢筋弯曲处，距弯曲点不小于10d。注：两钢筋接头相距在30d以，或两焊接接头相距...
