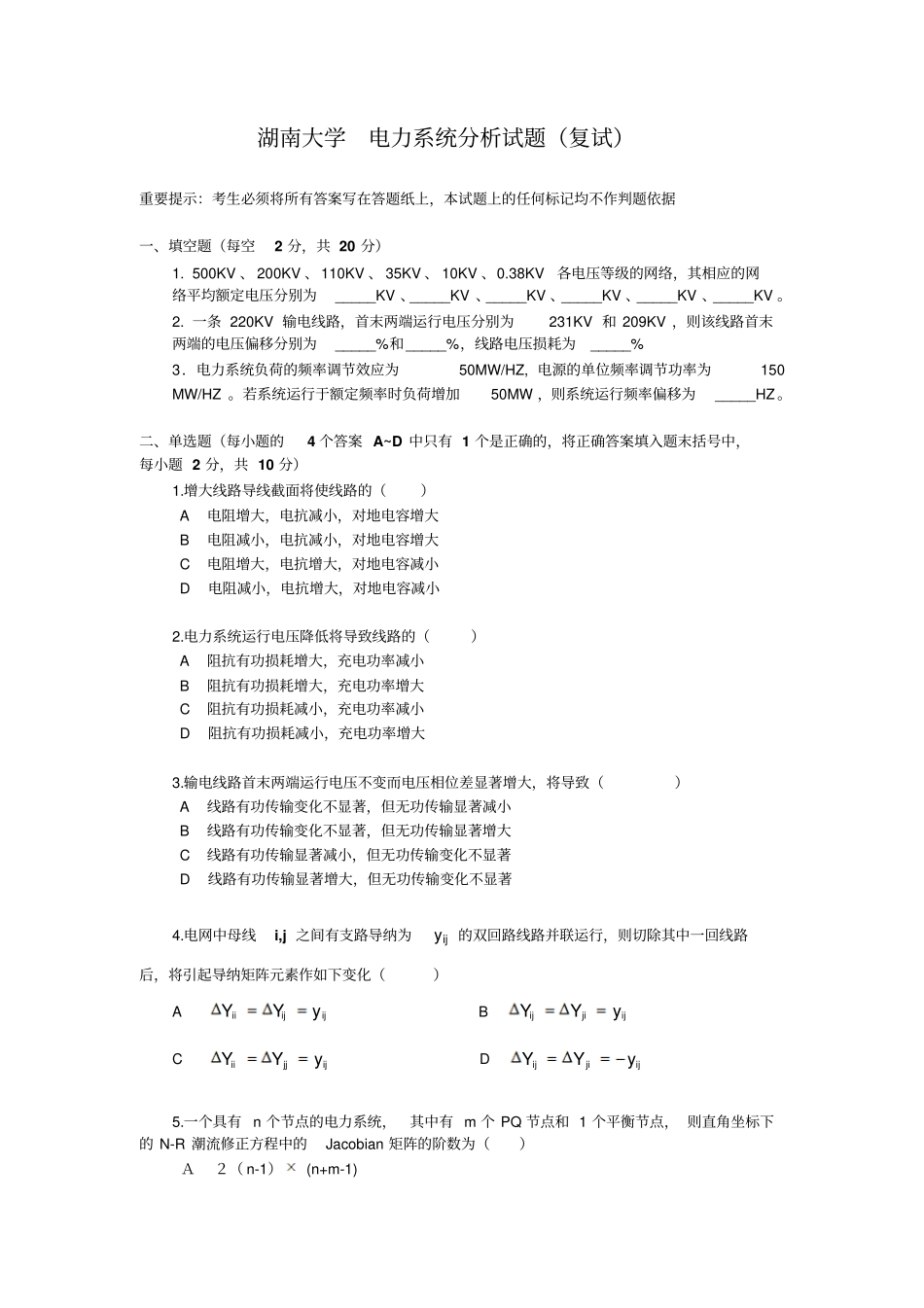

湖南大学电力系统分析试题（复试）重要提示：考生必须将所有答案写在答题纸上，本试题上的任何标记均不作判题依据一、填空题（每空2分，共20分）1.500KV、200KV、110KV、35KV、10KV、0.38KV各电压等级的网络，其相应的网络平均额定电压分别为_____KV、_____KV、_____KV、_____KV、_____KV、_____KV。2.一条220KV输电线路，首末两端运行电压分别为231KV和209KV，则该线路首末两端的电压偏移分别为_____%和_____%，线路电压损耗为_____%3．电力系统负荷的频率调节效应为50MW/HZ,电源的单位频率调节功率为150MW/HZ。若系统运行于额定频率时负荷增加50MW，则系统运行频率偏移为_____HZ。二、单选题（每小题的4个答案A~D中只有1个是正确的，将正确答案填入题末括号中，每小题2分，共10分）1.增大线路导线截面将使线路的（）A电阻增大，电抗减小，对地电容增大B电阻减小，电抗减小，对地电容增大C电阻增大，电抗增大，对地电容减小D电阻减小，电抗增大，对地电容减小2.电力系统运行电压降低将导致线路的（）A阻抗有功损耗增大，充电功率减小B阻抗有功损耗增大，充电功率增大C阻抗有功损耗减小，充电功率减小D阻抗有功损耗减小，充电功率增大3.输电线路首末两端运行电压不变而电压相位差显著增大，将导致（）A线路有功传输变化不显著，但无功传输显著减小B线路有功传输变化不显著，但无功传输显著增大C线路有功传输显著减小，但无功传输变化不显著D线路有功传输显著增大，但无功传输变化不显著4.电网中母线i,j之间有支路导纳为ijy的双回路线路并联运行，则切除其中一回线路后，将引起导纳矩阵元素作如下变化（）AijijiiyYYBijjiijyYYCijjjiiyYYDijjiijyYY5.一个具有n个节点的电力系统，其中有m个PQ节点和1个平衡节点，则直角坐标下的N-R潮流修正方程中的Jacobian矩阵的阶数为（）Ａ２（n-1）(n+m-1)B(n+m-1)(n+m-1)C２（n-1）２（n-1）D(n+m-1)２（n-1）三、简要回答下列问题（每小题5分，共20分）1.简述对电力系统的基本要求。2.潮流计算时电力系统的节点分为哪几类？各自定义如何？3.何谓无穷大功率电源？有何特点？4.何谓电力系统静态稳定性？提高静态稳定性的主要措施有哪些？四、（20分）图示220KV输电线路已知：r1=0.10km/,x1=0.40km/B1=2.8kms/106,线路长100km，末端运行电压为220KV，负荷功率40+j30MW1、作出有名参数等值电路2、求线路首段功率11~jQPS和电压11V。五（20分）图示系统，忽略元件电阻，空载条件下f点发生三相短路作出标幺值等值网络（取BS=30MVA，BV=1V）试计算短路点的稳态短路电流有名值。六、（10分）图示系统，试确定发电机、用电设备的额定电压及各变压器的额定变比
