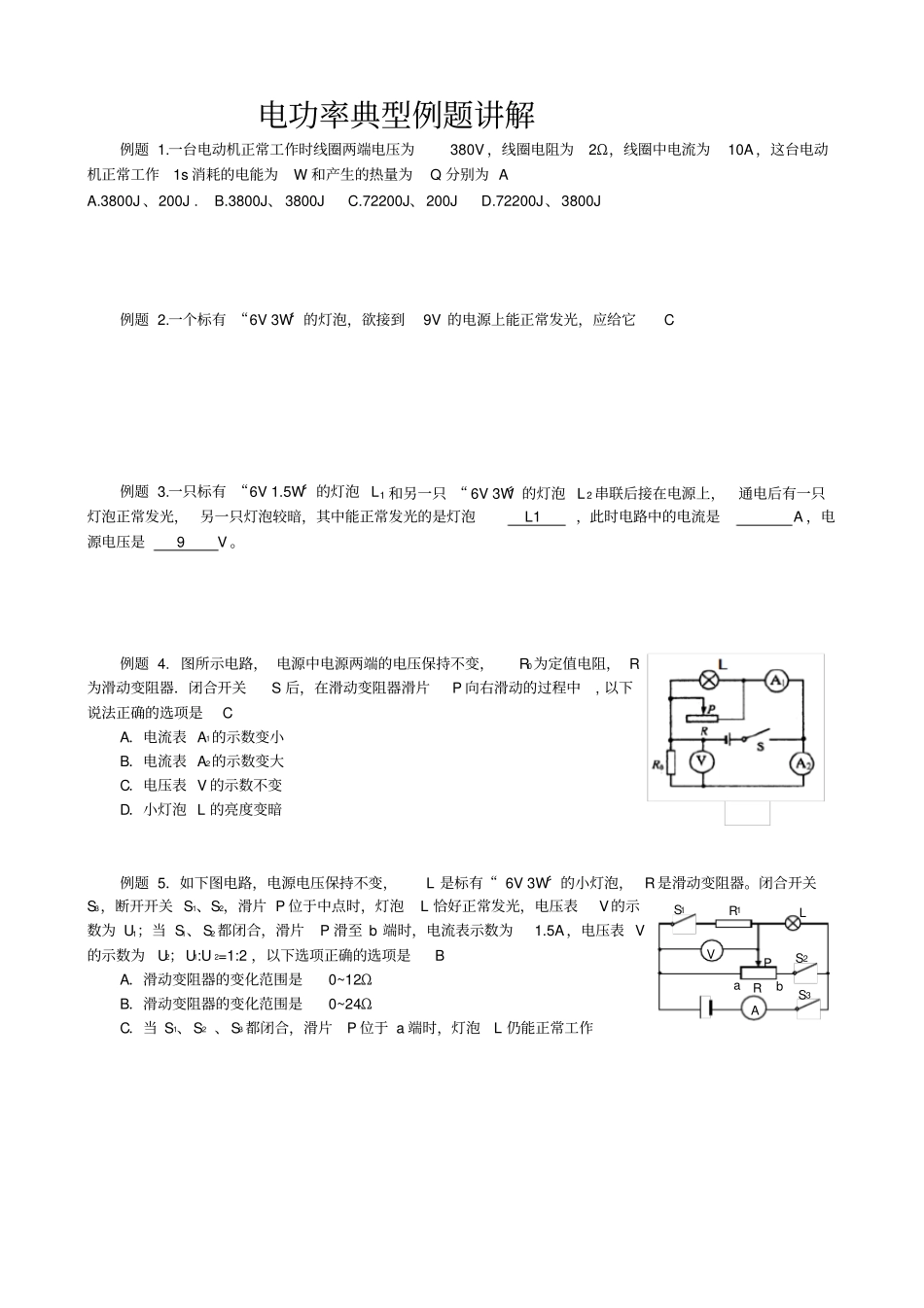

电功率典型例题讲解例题1.一台电动机正常工作时线圈两端电压为380V，线圈电阻为2Ω，线圈中电流为10A，这台电动机正常工作1s消耗的电能为W和产生的热量为Q分别为AA.3800J、200J.B.3800J、3800JC.72200J、200JD.72200J、3800J例题2.一个标有“6V3W〞的灯泡，欲接到9V的电源上能正常发光，应给它C例题3.一只标有“6V1.5W〞的灯泡L1和另一只“6V3W〞的灯泡L2串联后接在电源上，通电后有一只灯泡正常发光，另一只灯泡较暗，其中能正常发光的是灯泡L1，此时电路中的电流是A，电源电压是9V。例题4.图所示电路，电源中电源两端的电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在滑动变阻器滑片P向右滑动的过程中,以下说法正确的选项是CA．电流表A1的示数变小B．电流表A2的示数变大C．电压表V的示数不变D．小灯泡L的亮度变暗例题5．如下图电路，电源电压保持不变，L是标有“6V3W〞的小灯泡，R是滑动变阻器。闭合开关S3，断开开关S1、S2，滑片P位于中点时，灯泡L恰好正常发光，电压表V的示数为U1；当S1、S2都闭合，滑片P滑至b端时，电流表示数为1.5A，电压表V的示数为U2；U1:U2=1:2，以下选项正确的选项是BA．滑动变阻器的变化范围是0~12ΩB．滑动变阻器的变化范围是0~24ΩC．当S1、S2、S3都闭合，滑片P位于a端时，灯泡L仍能正常工作PAS1R1abVS2LRS3例题6．小敏同学在做电学实验时按照如图7所示的电路将电学器材连接，她使用的电流表量程为0~0.6A，电压表的量程为0~3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，允许消耗的最大电。滑动变阻器R0的最大阻值为20Ω，允许通过的最大电流为0.5A。将开关S闭合后，要保证电路中各个元件正常工作，以下说法正确的选项是BB．滑动变阻器接入电路的最小值为5ΩC．电压表示数最大的变化量为1VD．滑动变阻器R0消耗的最大功率为W例题7．图所示电路中电源两端电压不变。当①和②均为电压表时，开关S闭合后，电压表V1、V2的示数之比为7∶12，电阻R1消耗的电功率为P1。当①和②均为电流表时，开关S闭合后，电流表A1、A2的示数之比为16∶21，此时电阻R2消耗的电功率为P2。那么P1∶P2等于DA．1∶12B．1∶16C．3∶64D．9∶16例题8．如下图电路中，电压U保持不变，电流表的示数为1A。如果R1与R2的等效电阻为R，并且R1：R=5：3，电阻R2消耗的电功率为2.4W，那么电阻R1=_____Ω。例题9.如下图电路，R是定值电阻，灯泡L1L2分别标有“8V8W〞和“12V24W〞，电路两端总电压U=6V不变。只闭合开关S3时，电路消耗总功率为2.4W。开关都闭合时，电路消耗的总功率为_____W。〔忽略灯丝电阻变化〕例题10．如下图电路图中，电源电压不变。开关S闭合前，R2两端电压为U2，开关S闭合后，R2两端电压为U2，比拟可知，U2___小于_____U2〔填：“大于〞、“小于〞或“等于〞〕。AVRR0例题11．两灯L1、L2分别标有“3V0.9W〞和“?V0.2W〞字样,其中L2的额定电压已经看不清,将两灯并联在1V的电源下,发现L2比拟亮一些；将两灯串联在电源电压为3V的电路中,发现L2恰好正常发光,那么此时L1消耗的实际电功率为__________W。例题12.在图〔甲〕所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变。改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线分别画在图〔乙〕所示的坐标系中。根据给出条件可知电阻R0的阻值为___20__Ω。例题13.如图甲所示，小灯泡L1和L2额定电压均为6V，A、B分别为L1和L2中电流随两端电压变化关系的曲线。现将两灯连入图乙所示电路中，使其中一个灯泡正常发光时，电路消耗的总功率为__4__W。例题14．将一个用电器接到电压不变的电源上时，它消耗的电功率为P；假设用较长的导线把这个用电源器接到同一个电源上，它消耗的电功率为P/；那么此时导线上消耗的电功率的表达式P线=_____________。例题15．甲灯标有“220V40W〞，乙灯标有“110V40W〞，将它们分别接在电路中，都能正常发光，那么甲、乙两灯实际功率之比为4:1，甲、乙两灯通过的电流之比为1:2，甲灯的电阻是欧，甲、乙两灯的电阻之比为4:1。例题16．把标有“6V，3W〞和“6V，6W〞的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不...
