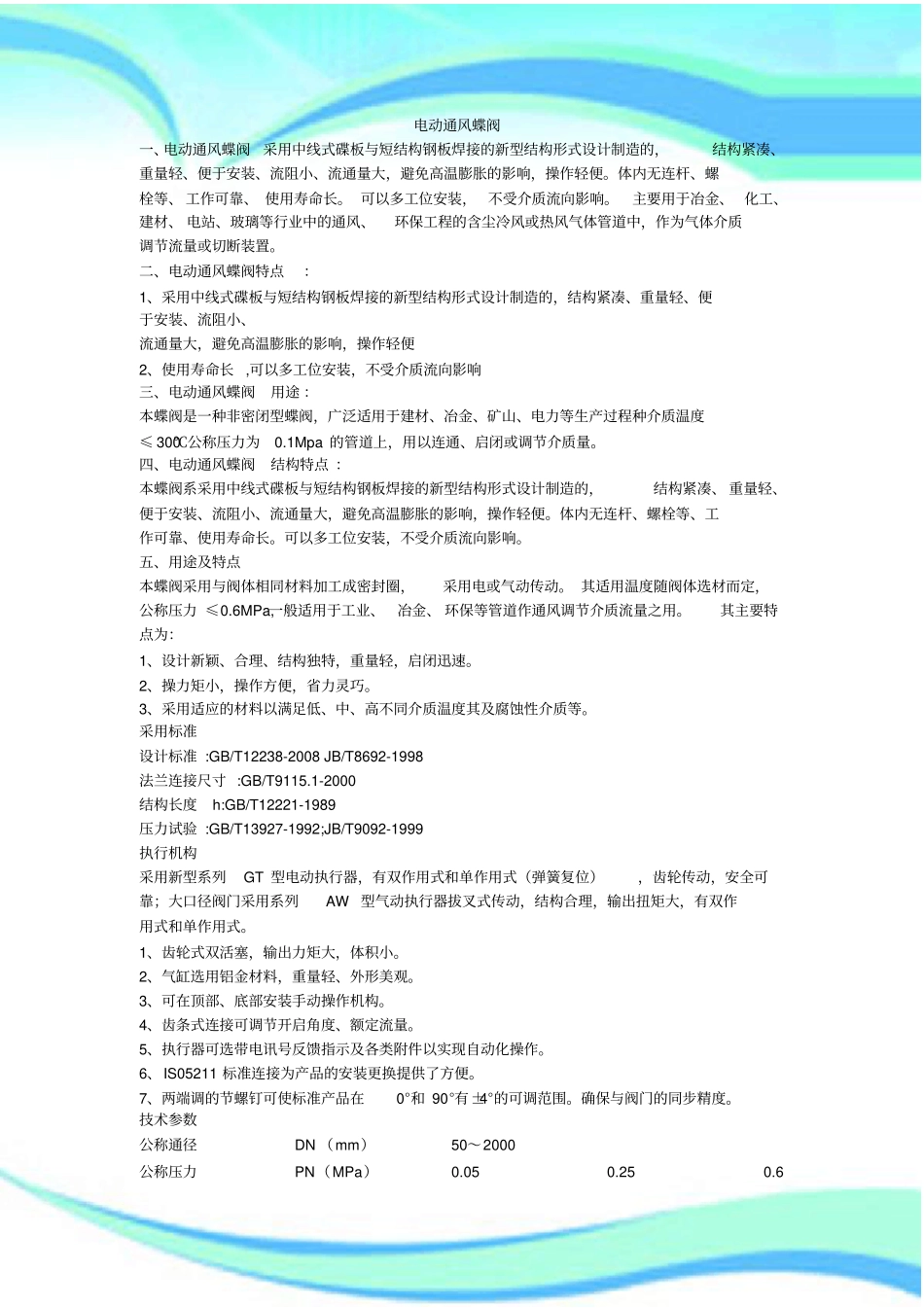

电动通风蝶阀————————————————————————————————作者：————————————————————————————————日期：电动通风蝶阀一、电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。主要用于冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。二、电动通风蝶阀特点：1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便2、使用寿命长,可以多工位安装，不受介质流向影响三、电动通风蝶阀用途：本蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。四、电动通风蝶阀结构特点：本蝶阀系采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。五、用途及特点本蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：1、设计新颖、合理、结构独特，重量轻，启闭迅速。2、操力矩小，操作方便，省力灵巧。3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。采用标准设计标准:GB/T12238-2008JB/T8692-1998法兰连接尺寸:GB/T9115.1-2000结构长度h:GB/T12221-1989压力试验:GB/T13927-1992;JB/T9092-1999执行机构采用新型系列GT型电动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。1、齿轮式双活塞，输出力矩大，体积小。2、气缸选用铝金材料，重量轻、外形美观。3、可在顶部、底部安装手动操作机构。4、齿条式连接可调节开启角度、额定流量。5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。6、IS05211标准连接为产品的安装更换提供了方便。7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。技术参数公称通径DN（mm）50～2000公称压力PN（MPa）0.050.250.6试验压力强度试验0.0750.3750.9密封试验≤1.5%泄漏量适用介质煤气、含尘气体、烟道气等。适用温度气传动、电传动。扬州贝尔主营：多回转执行器，部分回转执行器，电动执行器，角行程电动执行器，直行程电动执行器，多回转电动装置，部分回转电动装置，阀门控制器，电动阀门控制器，电动执行机构，挂壁式控制箱，阀门执行器，阀门电动装置，电动执行器，电动执行机构，抽屉式控制箱，西门子电动执行器，罗托克电动执行器，精小型电动执行器，总线型电动执行器，WK电动执行器，LK电动执行器，加蜗轮电动执行器，风门执行器，启闭机执行器，电动挡板电动执行器，阀门电动执行器，推力盘电动执行机构，WK模块，LK模块，非侵入式电动执行机构，非侵入式电动执行器。欢迎广大新来客户来电咨询！用途特点电动通风蝶阀是一种非密闭型蝶阀，适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。电动通风蝶阀主要用于金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，65大特点1、电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，避免高温膨胀的影响，操作轻便.2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。3、设计新颖、合...
