典型零部件几何精度的控制与评定滚动轴承课件VIP免费

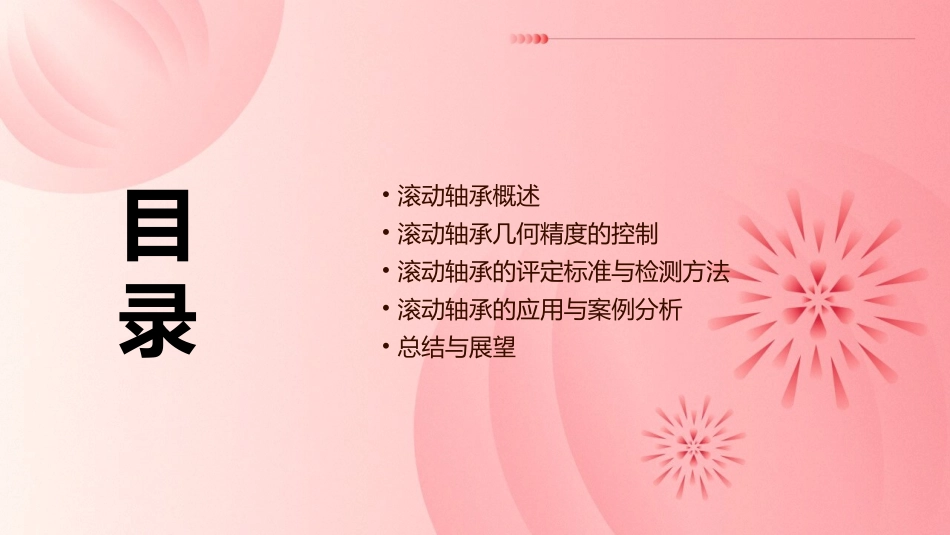

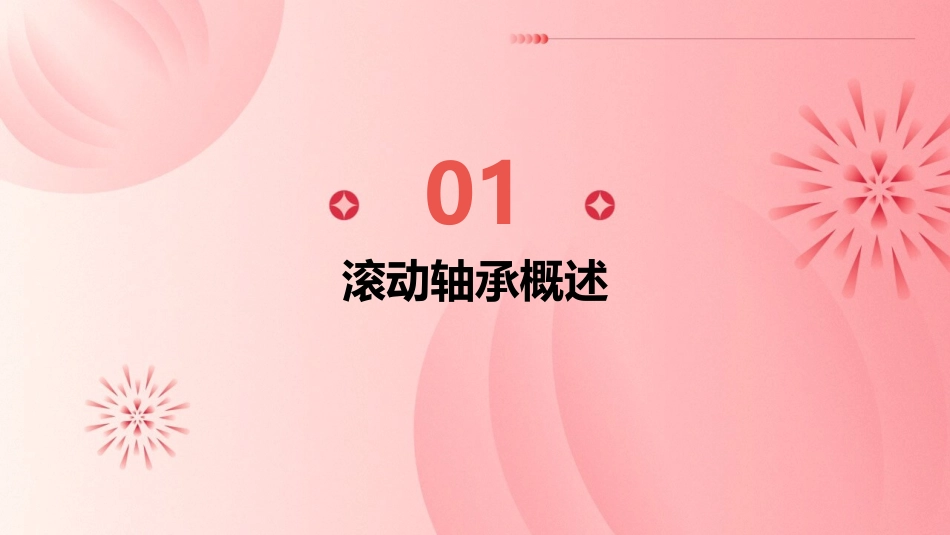

典型零部件几何精度的控制与评定滚动轴承课件•滚动轴承概述•滚动轴承几何精度的控制•滚动轴承的评定标准与检测方法•滚动轴承的应用与案例分析•总结与展望目录01滚动轴承概述0102滚动轴承的定义与分类根据滚动轴承的结构和用途，可以分为多种类型，如深沟球轴承、圆柱滚子轴承、圆锥滚子轴承等。滚动轴承是一种机械零部件，通过球或滚子的滚动接触来支撑和传递扭矩。滚动轴承的工作原理滚动轴承通过内外圈之间的滚动接触来支撑旋转轴，并传递扭矩。当轴旋转时，球或滚子在轴承内圈和外圈之间滚动，减少了摩擦和磨损，提高了旋转精度和机械效率。滚动轴承具有较高的旋转精度和稳定性，能够承受较大的载荷和转速。与滑动轴承相比，滚动轴承具有较低的摩擦系数和磨损率，减少了维护和更换的频率。滚动轴承结构紧凑，易于安装和维护，能够适应各种机械设备的需要。滚动轴承的特点与优势02滚动轴承几何精度的控制滚动轴承的尺寸精度要求滚动轴承的内外圈和滚动体的尺寸符合设计要求，以确保轴承的正常运转。滚动轴承的位置精度要求滚动轴承的内外圈和滚动体之间的相对位置保持稳定，以减少轴承的振动和摩擦。滚动轴承的形状精度要求滚动轴承的内外圈和滚动体的形状符合设计要求，以确保轴承的旋转精度和稳定性。滚动轴承的几何精度要求外圆磨削对材料进行外圆磨削，使其达到设计要求的尺寸和形状。材料准备选用合适的材料，如优质钢材、不锈钢等，进行材料清洗和预处理。热处理对材料进行热处理，提高材料的硬度和机械性能。内孔加工对材料进行内孔加工，使其达到设计要求的尺寸和形状。装配将加工好的滚动轴承零件进行装配，完成滚动轴承的制造。滚动轴承的制造工艺流程使用测量工具对滚动轴承的尺寸、形状和位置进行测量，以检测其几何精度。测量法振动检测法噪声检测法通过检测滚动轴承在旋转过程中的振动信号，分析其几何精度是否存在异常。通过检测滚动轴承在旋转过程中的噪声信号，分析其几何精度是否存在异常。030201滚动轴承几何精度的检测方法03提高检测水平采用高精度的检测设备和方法，及时发现并处理几何精度问题。01采用高精度加工设备使用高精度加工设备可以减小加工误差，提高滚动轴承的几何精度。02加强工艺控制严格控制制造工艺参数，如温度、压力、时间等，以减小工艺误差。提高滚动轴承几何精度的措施03滚动轴承的评定标准与检测方法ISO标准国际标准化组织制定的滚动轴承相关标准，包括ISO5817、ISO281等。DIN标准德国工业标准，如DIN50100、DIN53516等。JIS标准日本工业标准，如JISB1516、JISB1709等。GB标准中国国家标准，如GB/T307.3、GB/T275等。滚动轴承的评定标准通过测量轴承内圈与外圈接触点来评定轴承精度，如针触法、电感法等。接触测量法利用光学、激光等技术进行测量，如激光干涉仪、光学显微镜等。非接触测量法通过测量轴承运转时的振动信号来分析轴承性能，如频谱分析、波形分析等。振动检测法滚动轴承的检测方法检测工具如测量规、测量块、测量针等。测量仪器如千分表、杠杆表、光学显微镜等。辅助工具如清洗剂、润滑剂、冷却液等。滚动轴承的检测设备与工具04滚动轴承的应用与案例分析滚动轴承广泛应用于各种工业制造领域，如汽车、航空、能源等，作为支撑和传动部件。工业制造滚动轴承是机械设备中的重要组成部分，如机床、减速器、电动机等，用于实现旋转和支撑功能。机械设备在交通运输领域，滚动轴承主要用于车辆和船舶的轮毂、轴承和传动系统，保证车辆和船舶的正常运行。交通运输在精密仪器和测量设备中，滚动轴承因其高精度和低摩擦性能而被用于实现精确的旋转和定位。精密仪器滚动轴承在各领域的应用腐蚀与锈蚀环境中的水分、化学物质等引起的滚动轴承腐蚀和锈蚀。解决方案：选用耐腐蚀材料，加强密封和防护措施。磨损滚动轴承在长时间使用过程中会发生磨损，导致精度降低和寿命缩短。解决方案：定期检查和维护，及时更换磨损件。热失效由于高温引起的滚动轴承卡滞或运转不灵活。解决方案：优化散热设计，加强润滑，控制运行速度和温度。振动与噪声滚动轴承运转过程中产生振动和噪声。解决方案：选用低噪声滚动轴承，优化安装配置，减少...
