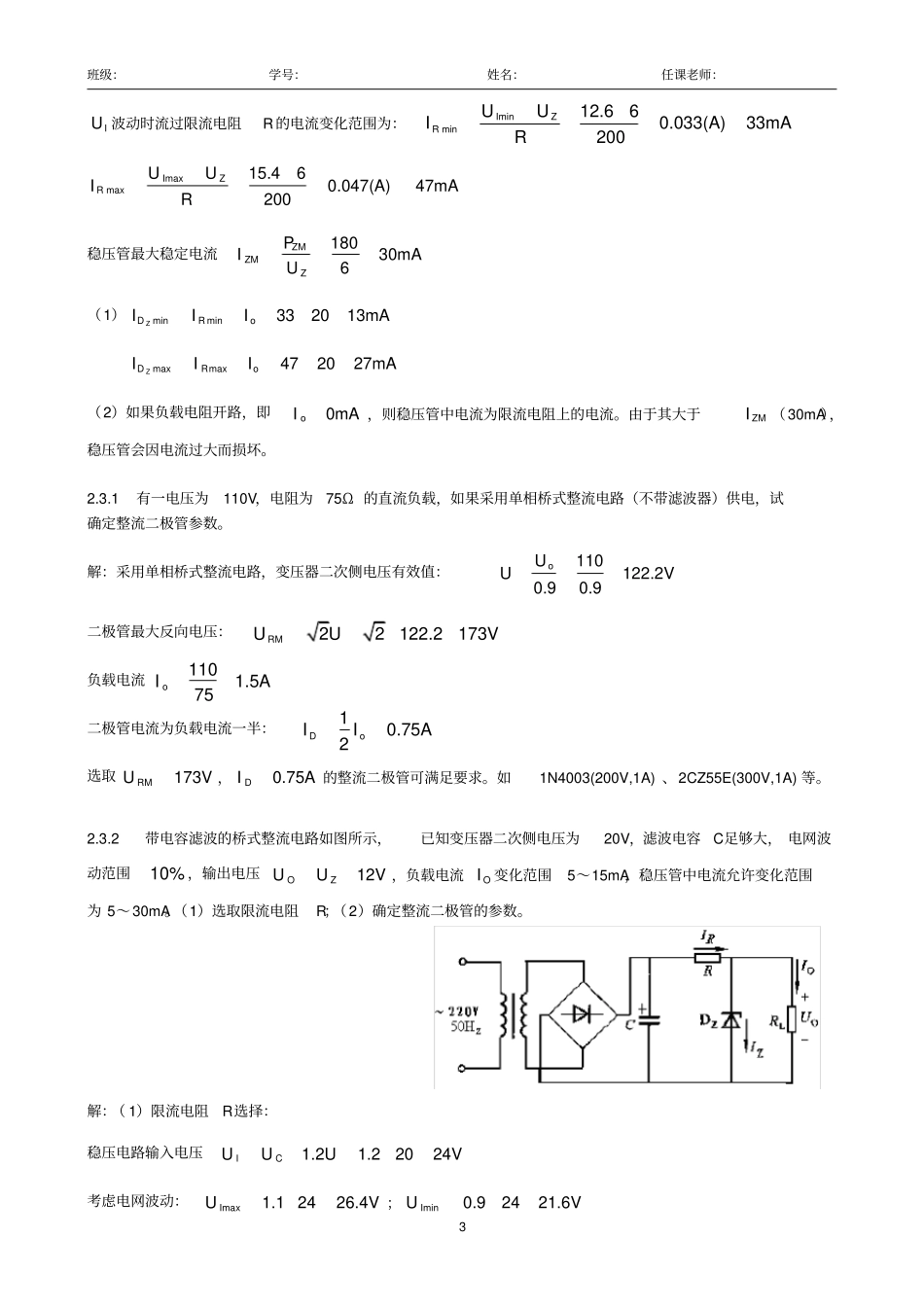

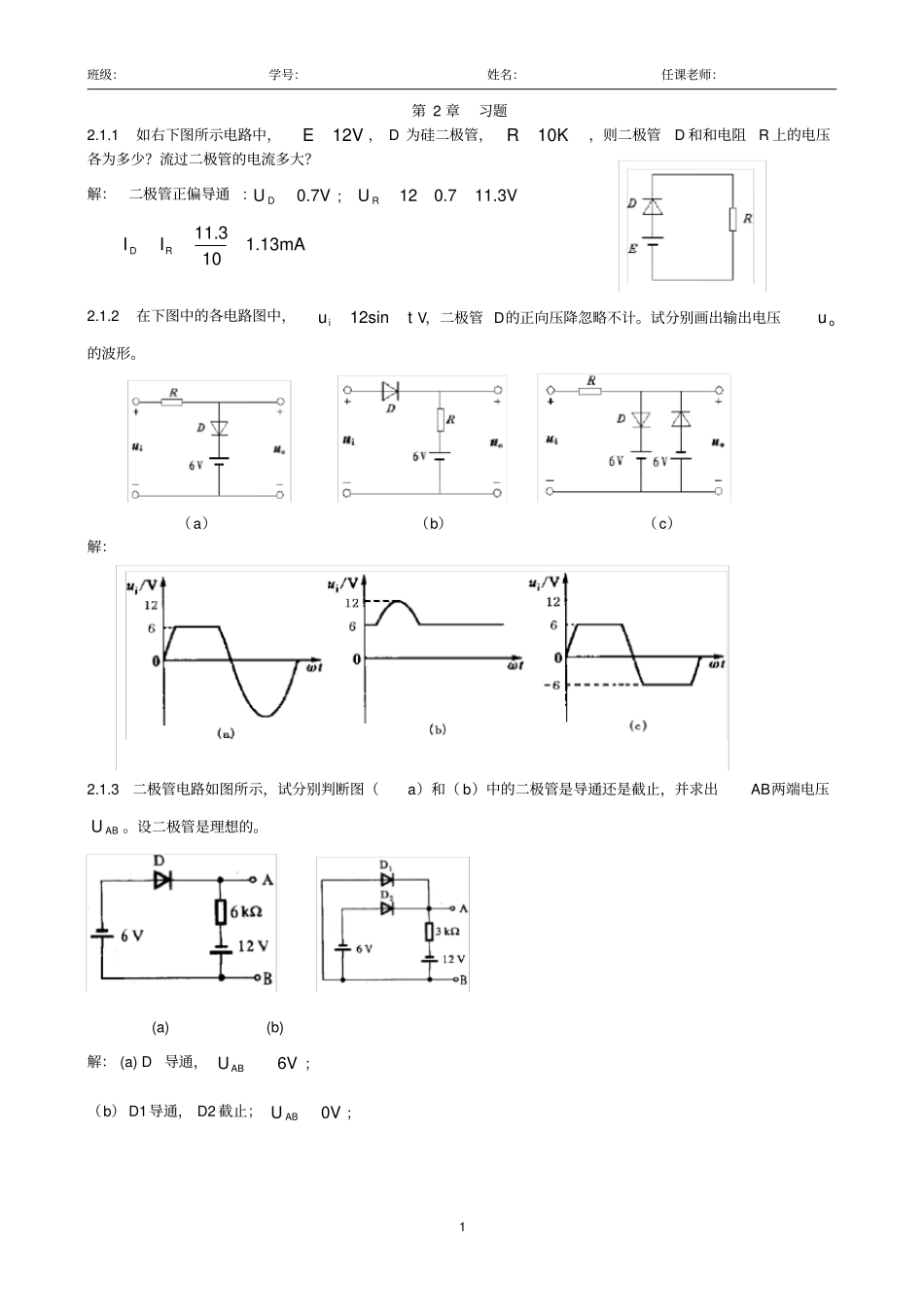

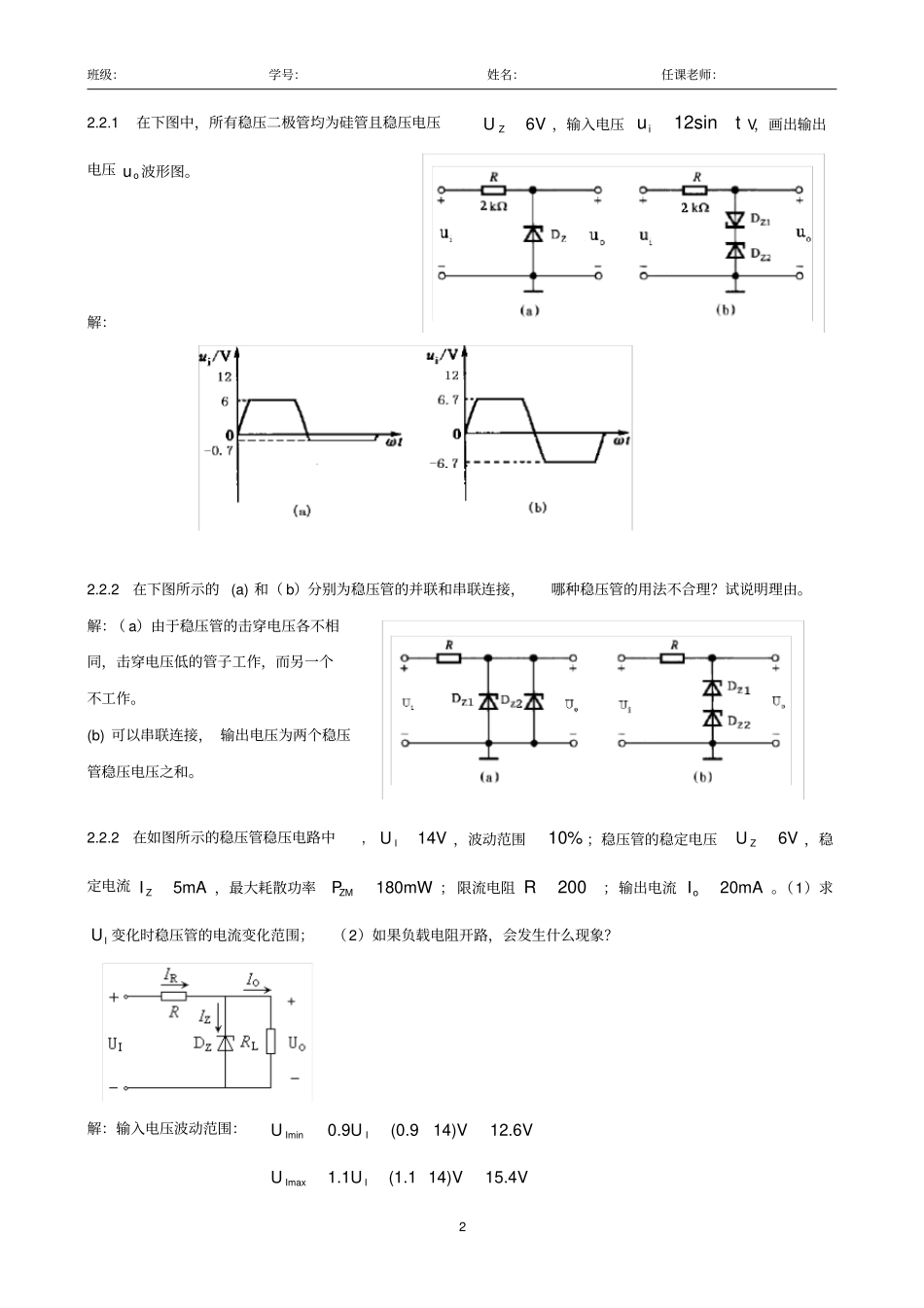

班级：学号：姓名：任课老师：1第2章习题2.1.1如右下图所示电路中，E12V，D为硅二极管，R10K，则二极管D和和电阻R上的电压各为多少？流过二极管的电流多大？解：二极管正偏导通:DU0.7V;RU120.711.3VDR11.3II1.13mA102.1.2在下图中的各电路图中，iu12sintV，二极管D的正向压降忽略不计。试分别画出输出电压ou的波形。（a）（b）（c）解：2.1.3二极管电路如图所示，试分别判断图（a）和（b）中的二极管是导通还是截止，并求出AB两端电压ABU。设二极管是理想的。(a)(b)解：(a)D导通，ABU6V；（b）D1导通，D2截止；ABU0V；班级：学号：姓名：任课老师：22.2.1在下图中，所有稳压二极管均为硅管且稳压电压ZU6V，输入电压iu12sintV，画出输出电压ou波形图。解：2.2.2在下图所示的(a)和（b）分别为稳压管的并联和串联连接，哪种稳压管的用法不合理？试说明理由。解：（a）由于稳压管的击穿电压各不相同，击穿电压低的管子工作，而另一个不工作。(b)可以串联连接，输出电压为两个稳压管稳压电压之和。2.2.2在如图所示的稳压管稳压电路中,IU14V，波动范围10%；稳压管的稳定电压ZU6V，稳定电流ZI5mA，最大耗散功率ZMP180mW；限流电阻R200；输出电流oI20mA。（1）求IU变化时稳压管的电流变化范围；（2）如果负载电阻开路，会发生什么现象？解：输入电压波动范围：IminIU0.9U(0.914)V12.6VImaxIU1.1U(1.114)V15.4V班级：学号：姓名：任课老师：3IU波动时流过限流电阻R的电流变化范围为：IminZRminUU12.66I0.033(A)33mAR200ImaxZRmaxUU15.46I0.047(A)47mAR200稳压管最大稳定电流ZMZMZP180I30mAU6（1）ZDminRminoIII332013mAZDmaxRmaxoIII472027mA（2）如果负载电阻开路，即oI0mA，则稳压管中电流为限流电阻上的电流。由于其大于ZMI（30mA），稳压管会因电流过大而损坏。2.3.1有一电压为110V，电阻为75Ω的直流负载，如果采用单相桥式整流电路（不带滤波器）供电，试确定整流二极管参数。解：采用单相桥式整流电路，变压器二次侧电压有效值：oU110U122.2V0.90.9二极管最大反向电压：RMU2U2122.2173V负载电流o110I1.5A75二极管电流为负载电流一半：Do1II0.75A2选取RMU173V，DI0.75A的整流二极管可满足要求。如1N4003(200V,1A)、2CZ55E(300V,1A)等。2.3.2带电容滤波的桥式整流电路如图所示，已知变压器二次侧电压为20V，滤波电容C足够大，电网波动范围10%，输出电压OZUU12V，负载电流OI变化范围5～15mA，稳压管中电流允许变化范围为5～30mA。（1）选取限流电阻R；（2）确定整流二极管的参数。解：（1）限流电阻R选择：稳压电路输入电压ICUU1.2U1.22024V考虑电网波动：ImaxU1.12426.4V；IminU0.92421.6V班级：学号：姓名：任课老师：4则限流电阻：IminZmaxZminOmaxUU21.612R0.48(K)II515ImaxZminZmaxOminUU26.412R0.41(K)II305选用标称值430Ω电阻的限流电阻（即R430）。（2）流过限流电阻R的最大电流ImaxZmaxUU26.412I0.033A33mAR430整流二极管电流D1I3317mA2最大反向电压RMU1.12U1.122031V整流二极管应满足：最大整流电流17mA;最大反向峰值电压>31V;可选用1N4001（50V，1A）。2.3.3如图所示为CW117构成的输出电压可调的稳压电源。已知CW117的输出电压REFU1.25V，输出电流3I允许范围为10mA～1.5A，23U允许范围为3～40V。试计算：（1）1R的最大值；（2）OU的最小值；（3）1R100时，PR需调节为多大可以使输出OU30V；解：（1）负载断开时，CW117电流最小，为10mA；因此：REF1max3minU1.25R0.125(K)125I10（2）输出电压最小值OminREFUU1.25V（3）REFO1P1UU(RR)RO1P1REFUR30100RR10023002.3KU1.25班级：学号：姓名：任课老师：5第3章习题3.1.1测得放大电路中六只晶体管的直流电位如图所示。在圆圈中画出管子，并分别说明它们是硅管还是锗管。3.2.1试分析图所示各电路是否能够放大正弦交流信号，简述理由。设图中所有电容对交流信号均可视为短路。班级：学号：姓名：任课老师：63.3.2某固定偏置放大电路，已知UCC=12V，UBE=0.7V，UCE=5V，IC=2mA，采用β=50的3DG6晶体管，要求：(1)画出固定偏置放大电路;(2)计算RB和RC的阻值;(3)若换用β=70的同型号晶体管，其他参数不变,试问IC和UCE等于多少？3.3.3电路...
