电子技术基础试题远程教育VIP免费

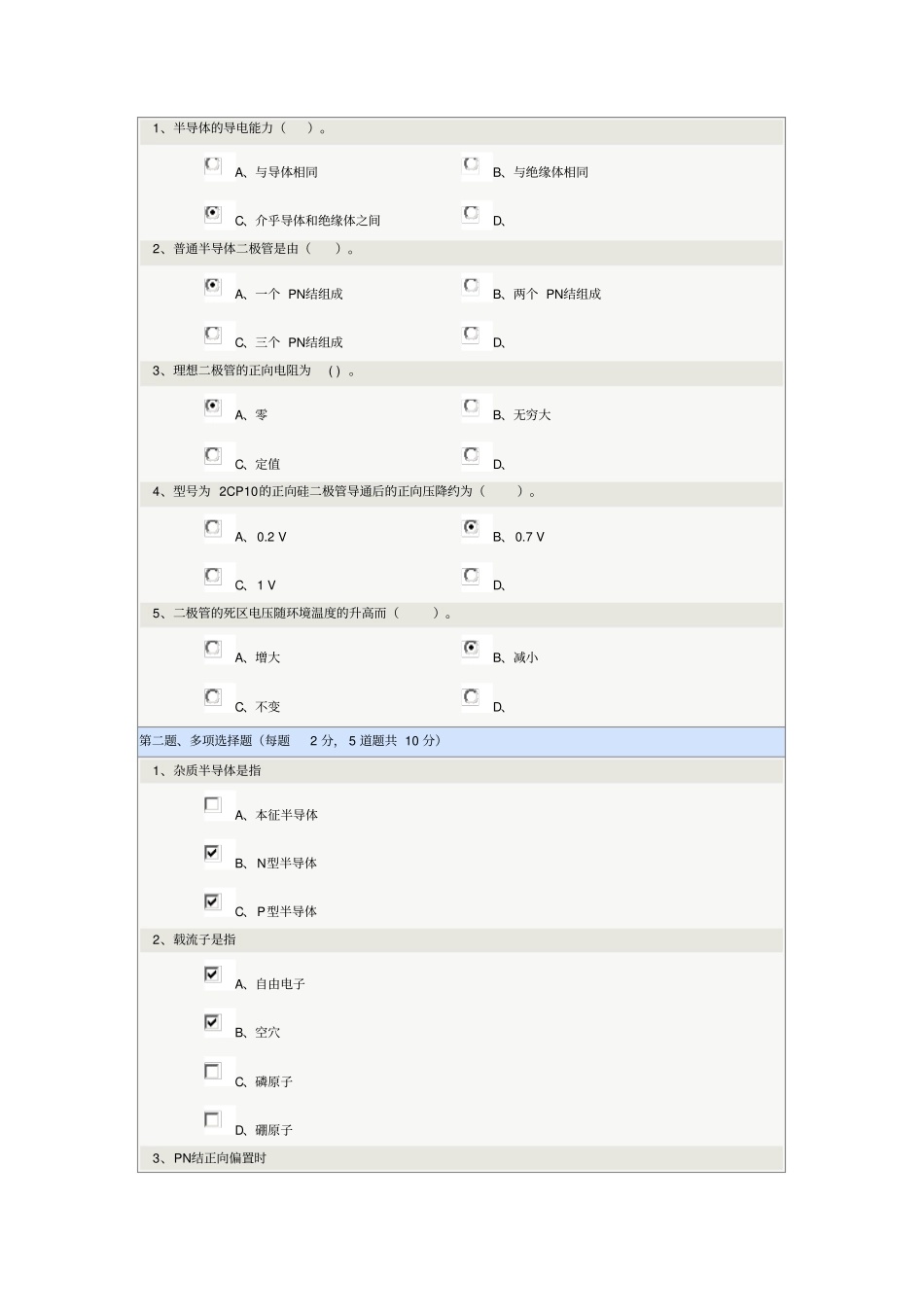

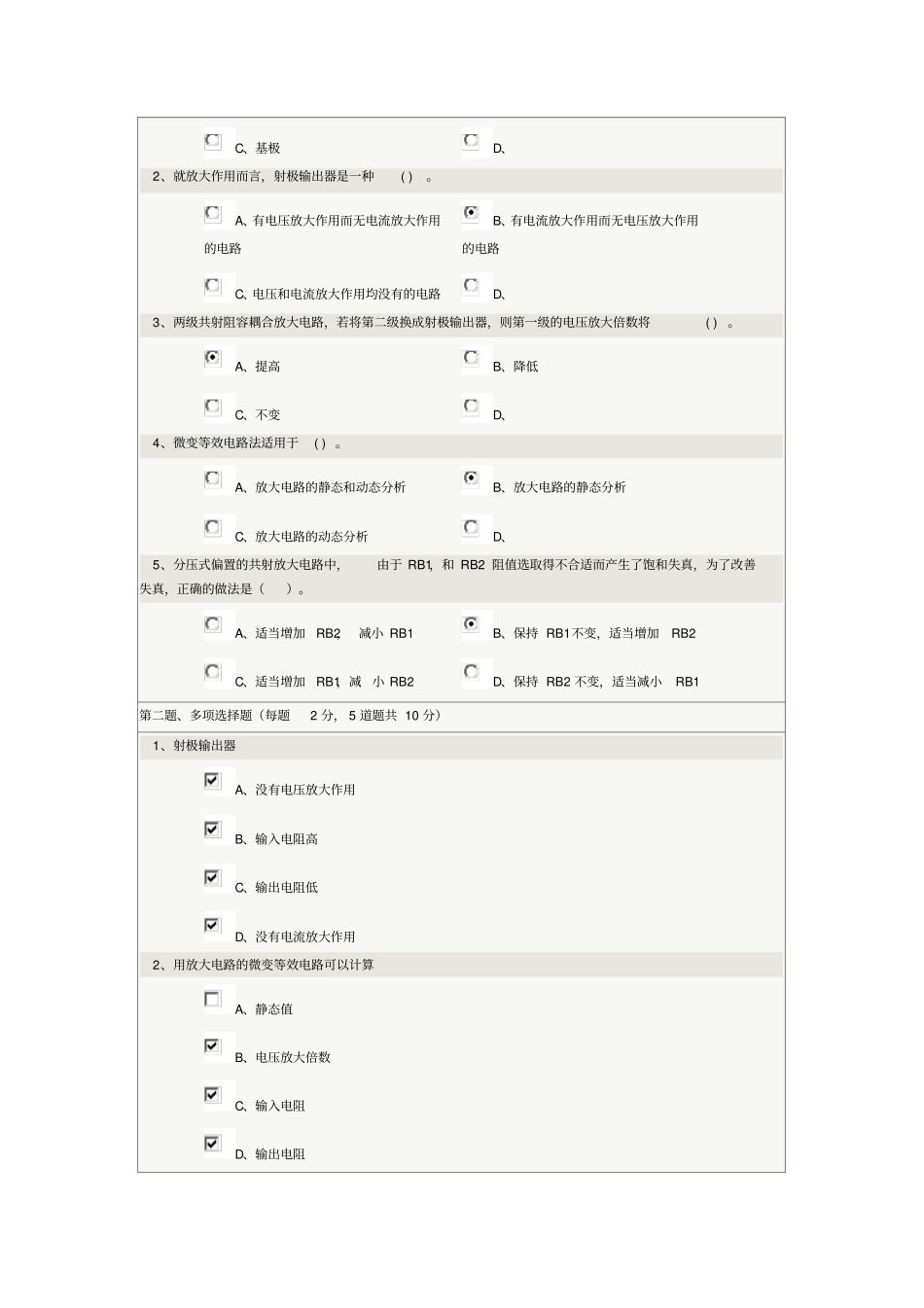

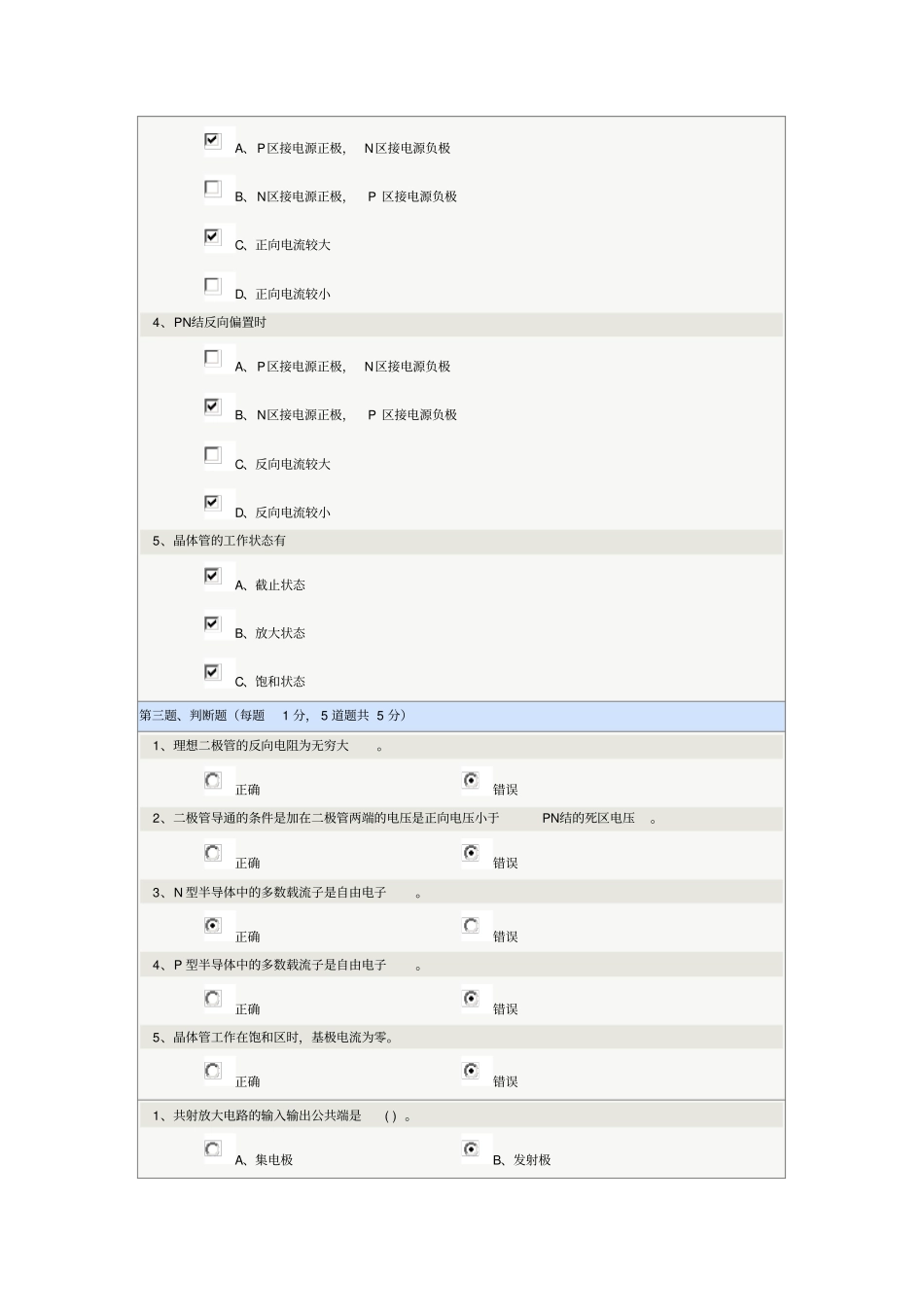

1、半导体的导电能力（）。A、与导体相同B、与绝缘体相同C、介乎导体和绝缘体之间D、2、普通半导体二极管是由（）。A、一个PN结组成B、两个PN结组成C、三个PN结组成D、3、理想二极管的正向电阻为()。A、零B、无穷大C、定值D、4、型号为2CP10的正向硅二极管导通后的正向压降约为（）。A、0.2VB、0.7VC、1VD、5、二极管的死区电压随环境温度的升高而（）。A、增大B、减小C、不变D、第二题、多项选择题（每题2分，5道题共10分）1、杂质半导体是指A、本征半导体B、N型半导体C、P型半导体2、载流子是指A、自由电子B、空穴C、磷原子D、硼原子3、PN结正向偏置时A、P区接电源正极，N区接电源负极B、N区接电源正极，P区接电源负极C、正向电流较大D、正向电流较小4、PN结反向偏置时A、P区接电源正极，N区接电源负极B、N区接电源正极，P区接电源负极C、反向电流较大D、反向电流较小5、晶体管的工作状态有A、截止状态B、放大状态C、饱和状态第三题、判断题（每题1分，5道题共5分）1、理想二极管的反向电阻为无穷大。正确错误2、二极管导通的条件是加在二极管两端的电压是正向电压小于PN结的死区电压。正确错误3、N型半导体中的多数载流子是自由电子。正确错误4、P型半导体中的多数载流子是自由电子。正确错误5、晶体管工作在饱和区时，基极电流为零。正确错误1、共射放大电路的输入输出公共端是()。A、集电极B、发射极C、基极D、2、就放大作用而言，射极输出器是一种()。A、有电压放大作用而无电流放大作用的电路B、有电流放大作用而无电压放大作用的电路C、电压和电流放大作用均没有的电路D、3、两级共射阻容耦合放大电路，若将第二级换成射极输出器，则第一级的电压放大倍数将()。A、提高B、降低C、不变D、4、微变等效电路法适用于()。A、放大电路的静态和动态分析B、放大电路的静态分析C、放大电路的动态分析D、5、分压式偏置的共射放大电路中，由于RB1，和RB2阻值选取得不合适而产生了饱和失真，为了改善失真，正确的做法是（）。A、适当增加RB2，减小RB1B、保持RB1不变，适当增加RB2C、适当增加RB1，减小RB2D、保持RB2不变，适当减小RB1第二题、多项选择题（每题2分，5道题共10分）1、射极输出器A、没有电压放大作用B、输入电阻高C、输出电阻低D、没有电流放大作用2、用放大电路的微变等效电路可以计算A、静态值B、电压放大倍数C、输入电阻D、输出电阻3、放大电路静态分析可以用A、微变等效电路法B、图解法C、估算法4、基本放大电路中的非线性失是指A、交越失真B、截止失真C、饱和失真5、在多级放大电路中，射极输出器可以作为A、前级B、末级C、中间级第三题、判断题（每题1分，5道题共5分）1、在直接耦合放大电路中，采用差动式电路结构的主要目的是抑制零点漂移。正确错误2、差动放大电路中所谓共模信号是指两个输入信号电压大小相等，极性相反。正确错误3、固定偏置放大电路中，晶体管的β＝50，若将该管调换为β＝90的另外一个晶体管，则该电路中晶体管集电极电流将减少。正确错误4、为了放大变化缓慢的信号或直流信号，多极放大器级与级之间必须采用阻容耦合。正确错误5、射极输出器电路中，输出电压与输入电压之间的关系是两者反相，输出电压大于输出电压。正确错误31、集成运算放大器是()。A、直接耦合多级放大器B、阻容耦合多级放大器C、变压器耦合多级放大器D、2、集成运算放大器输出级的主要特点是（）。A、能完成抑制零点漂移B、输出电阻低，带负载能力强C、电压放大倍数非常高D、3、集成运算放大器的共模抑制比越大，表示该组件()。A、差模信号放大倍数越大B、带负载能力越强C、抑制零点漂移的能力越强D、4、理想运算放大器的开环输出电阻是（）。A、无穷大B、零C、约几百欧姆D、5、理想运算放大器的开环差模输入电阻是()。A、无穷大B、零C、约几百千欧D、第二题、多项选择题（每题2分，5道题共10分）1、将集成运算放大器理想化的主要条件是A、开环电压放大倍数无穷大B、差模输入电阻无穷大C、开环输出电阻为零D、共模抑制比无穷大2、理想运算放大器工作在线性区时的分析依据有A、两个输入端的输入电流为零B、两个输入端的输入电流为无穷大C、同向输入端和反向输入端的电位相...
