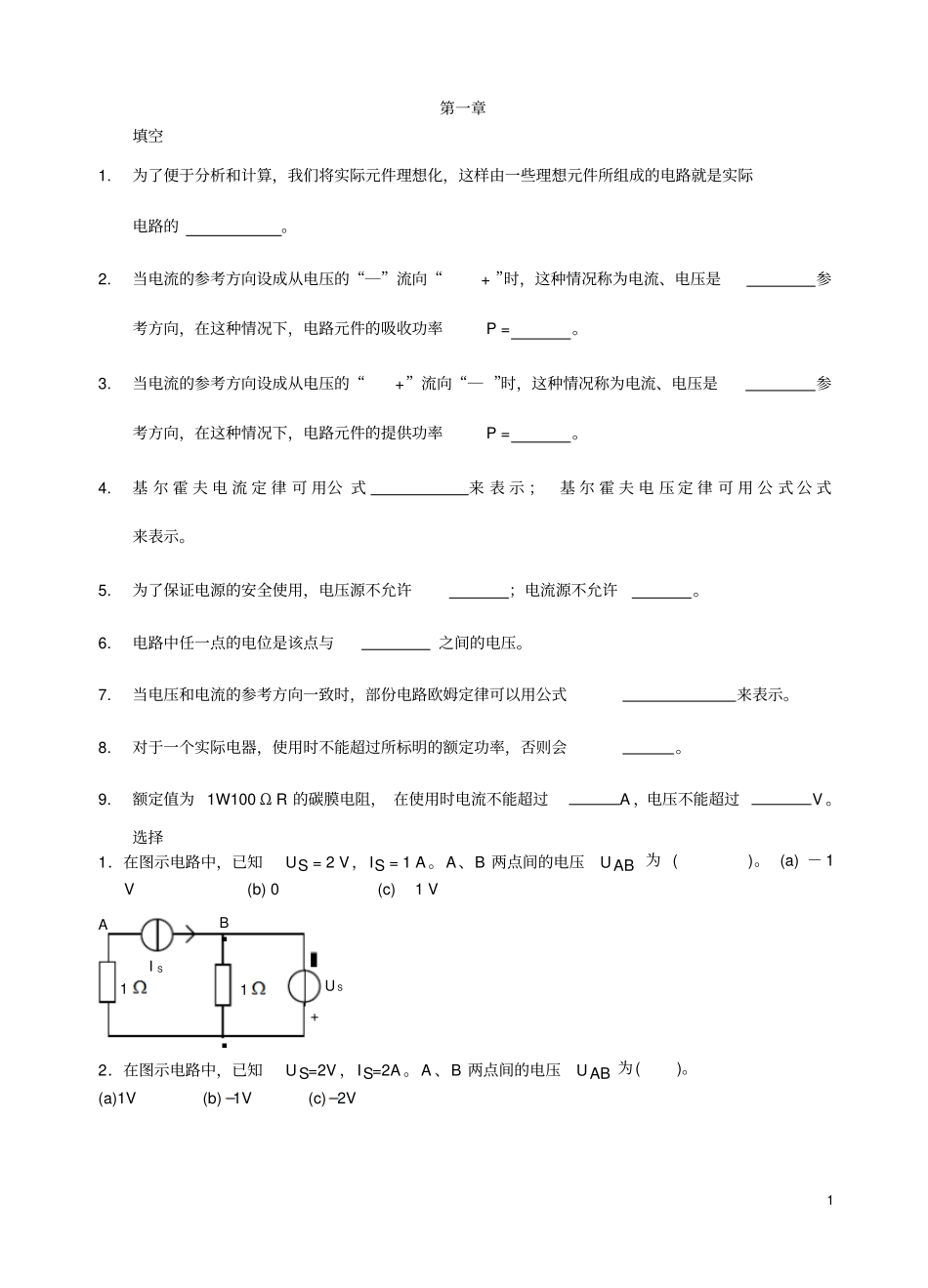

1第一章填空1
为了便于分析和计算,我们将实际元件理想化,这样由一些理想元件所组成的电路就是实际电路的
当电流的参考方向设成从电压的“―”流向“+”时,这种情况称为电流、电压是参考方向,在这种情况下,电路元件的吸收功率P=
当电流的参考方向设成从电压的“+”流向“―”时,这种情况称为电流、电压是参考方向,在这种情况下,电路元件的提供功率P=
基尔霍夫电流定律可用公式来表示;基尔霍夫电压定律可用公式公式来表示
为了保证电源的安全使用,电压源不允许;电流源不允许
电路中任一点的电位是该点与之间的电压
当电压和电流的参考方向一致时,部份电路欧姆定律可以用公式来表示
对于一个实际电器,使用时不能超过所标明的额定功率,否则会
额定值为1W100ΩR的碳膜电阻,在使用时电流不能超过A,电压不能超过V
选择1.在图示电路中,已知US=2V,IS=1A
A、B两点间的电压UAB为()
(a)-1V(b)0(c)1VIUSSBA
11+2.在图示电路中,已知US=2V,IS=2A
A、B两点间的电压UAB为()
(a)1V(b)1V(c)2V2ABIUSS

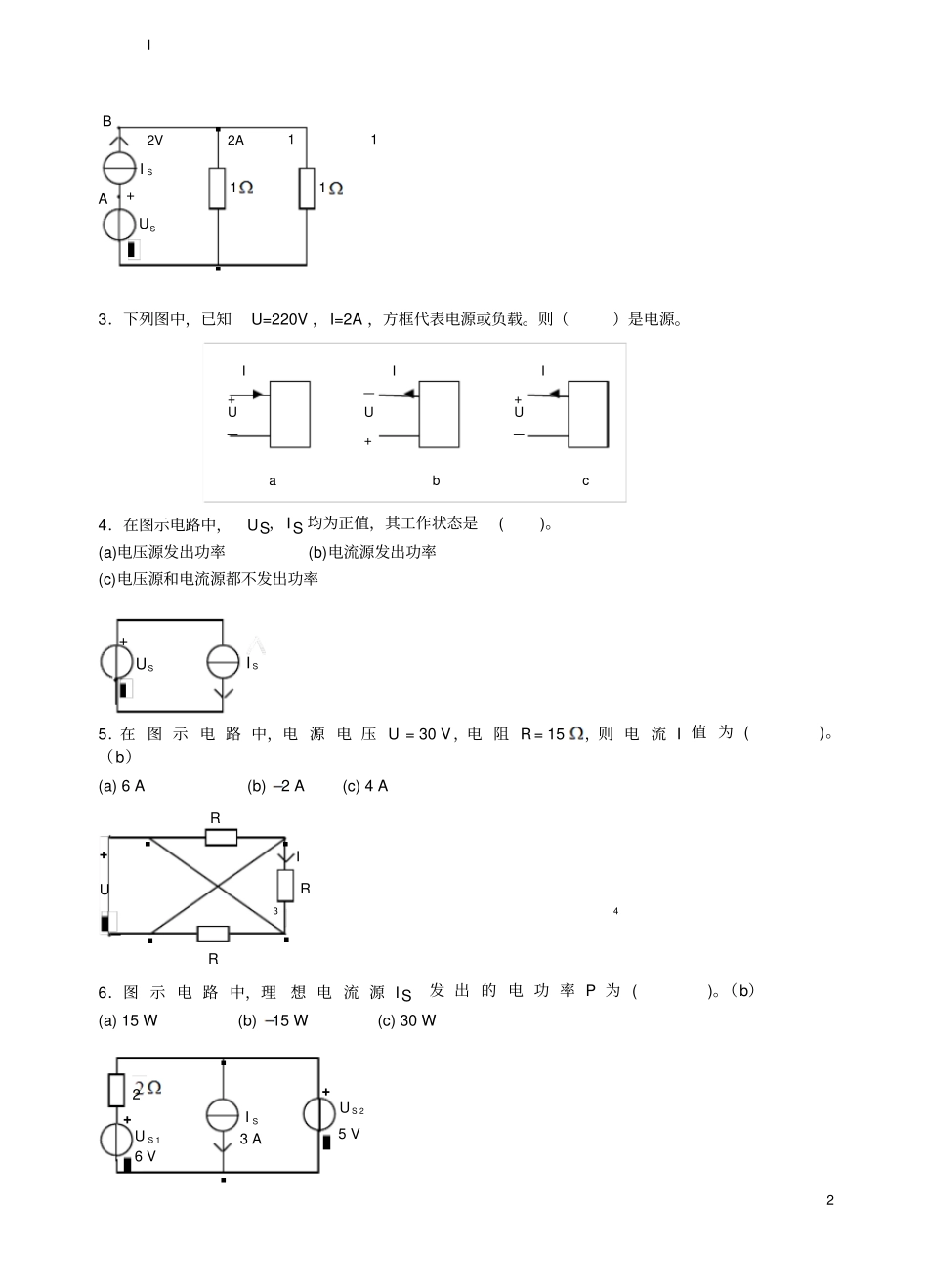

11+3.下列图中,已知U=220V,I=2A,方框代表电源或负载
则()是电源
4.在图示电路中,US,IS均为正值,其工作状态是()
(a)电压源发出功率(b)电流源发出功率(c)电压源和电流源都不发出功率UISS+5.在图示电路中,电源电压U=30V,电阻R=15,则电流I值为()
(b)(a)6A(b)2A(c)4ARRRI
+U6.图示电路中,理想电流源IS发出的电功率P为()
(b)(a)15W(b)15W(c)30WUIU2SS1S26V3A5V

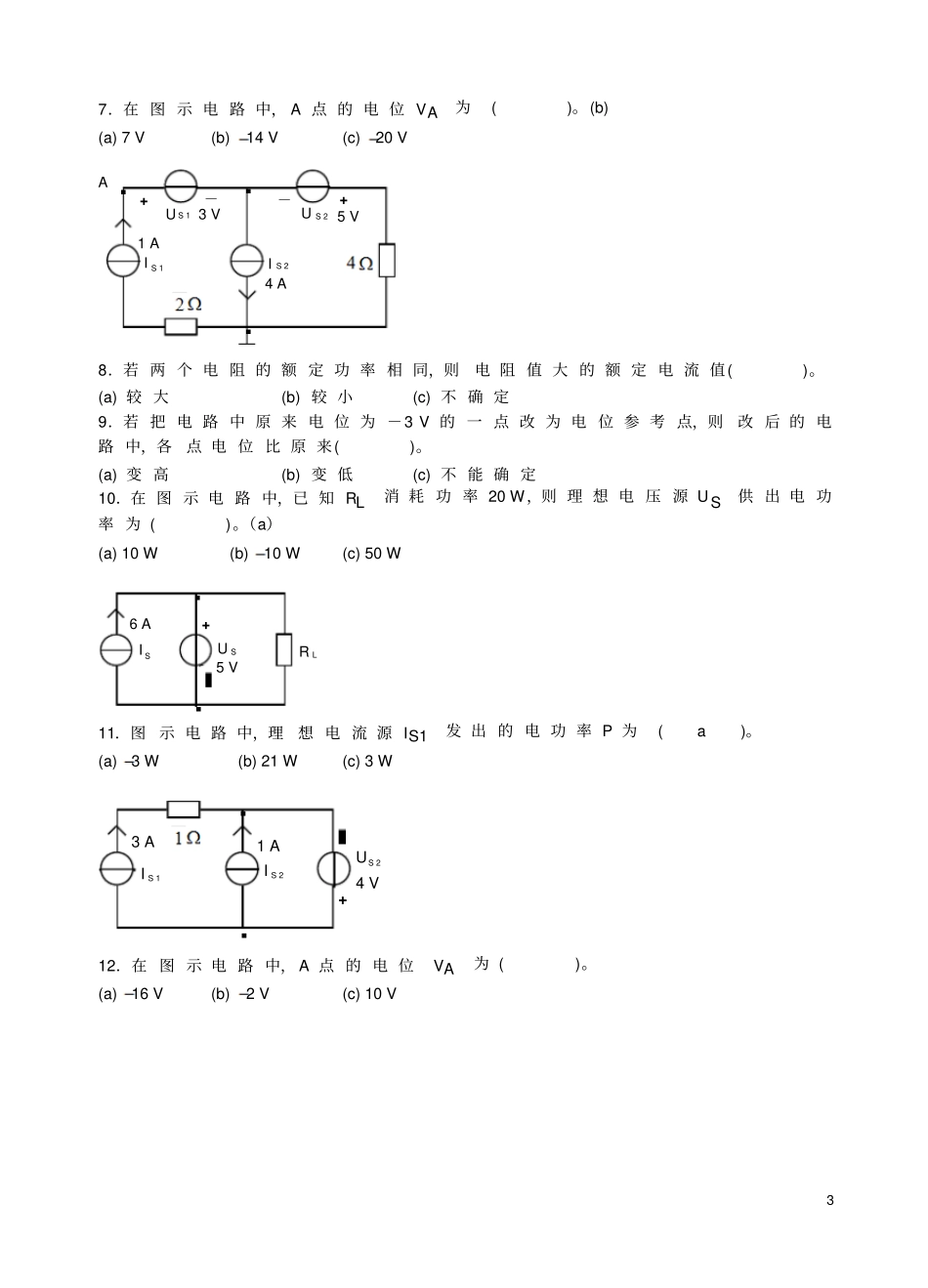

++34112V2AI+_U_++_UUabcIII37.在图示电路中,A点的电位VA为()
(b)(a)7V(b)14V(c)20VA
