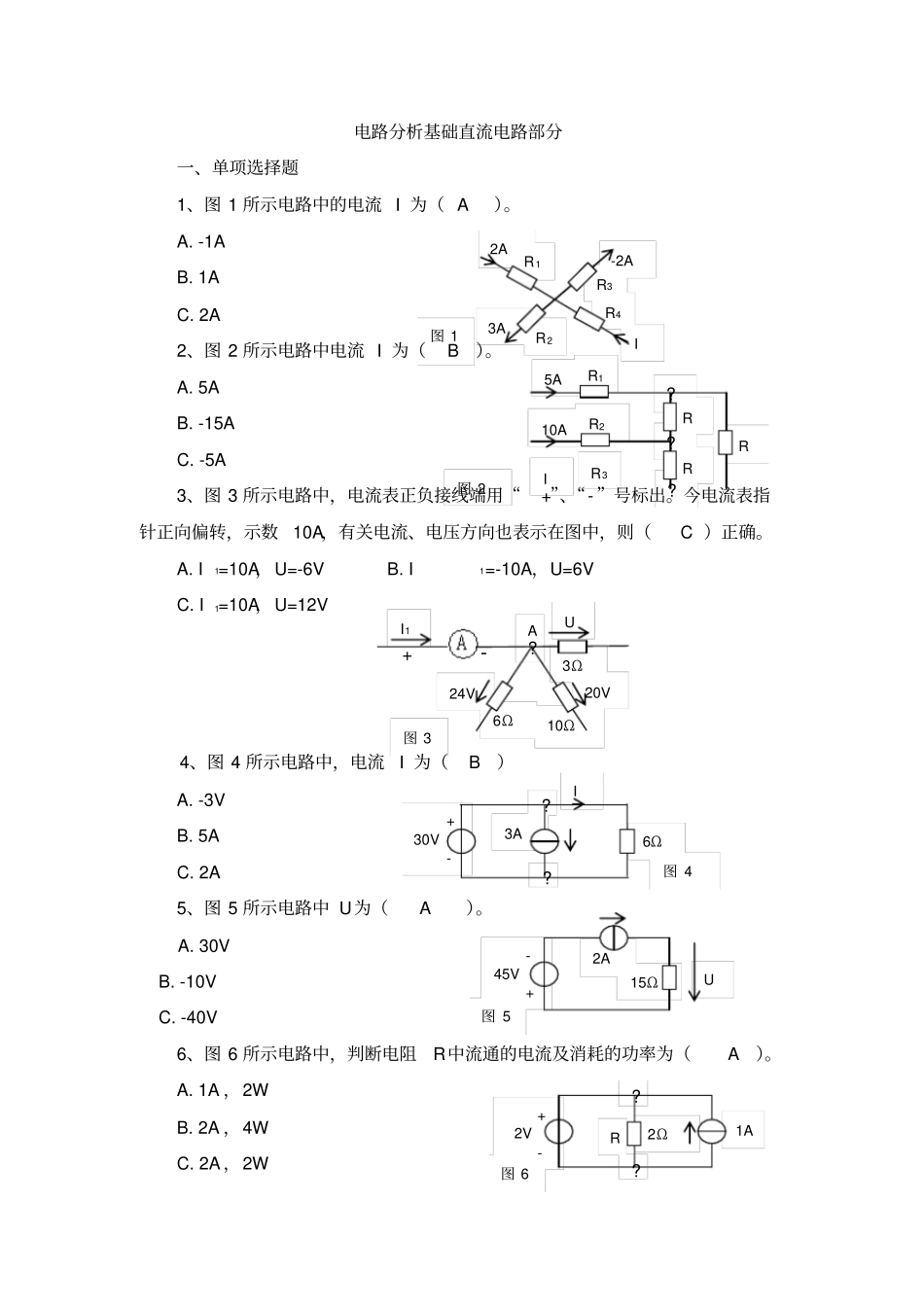

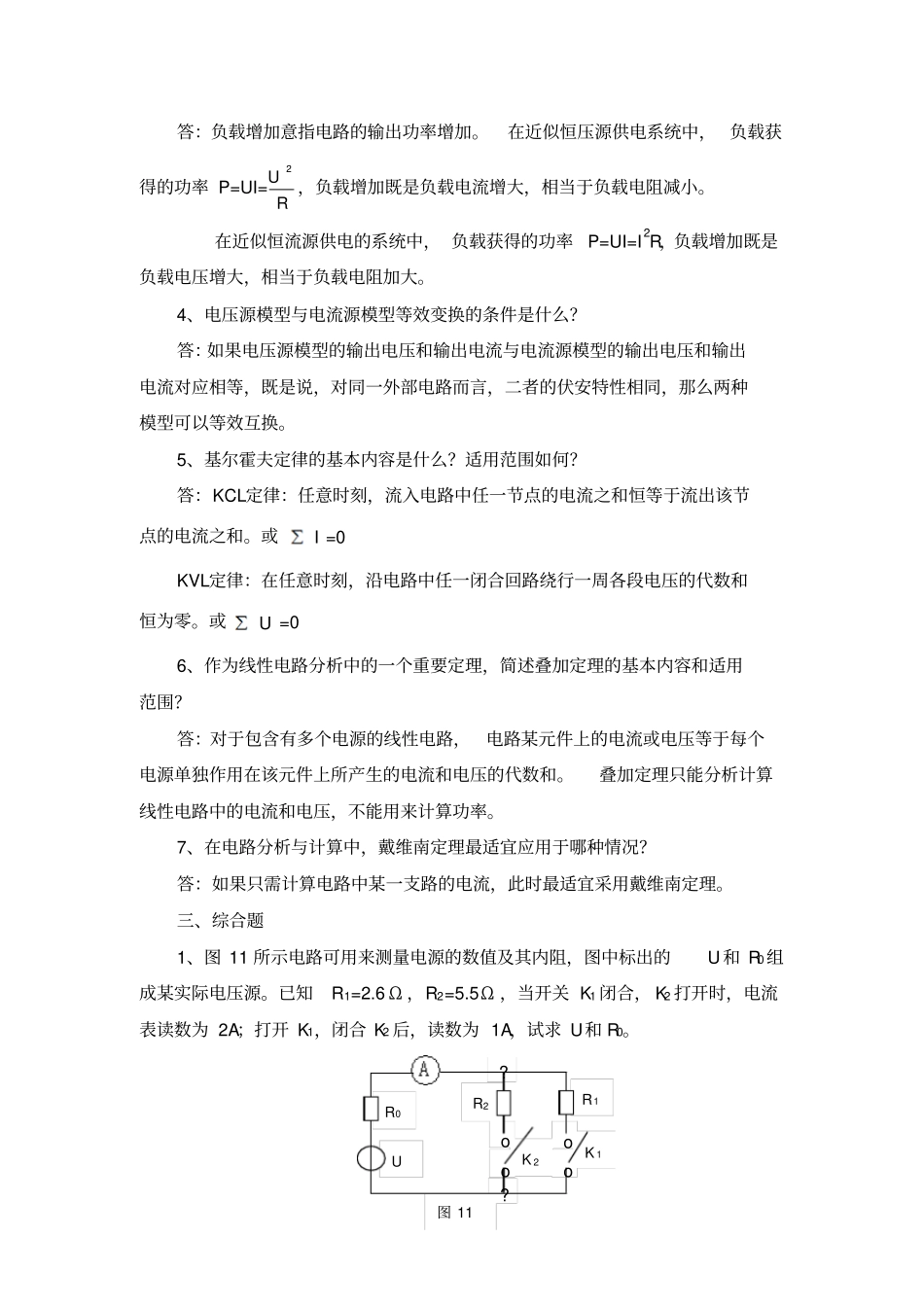

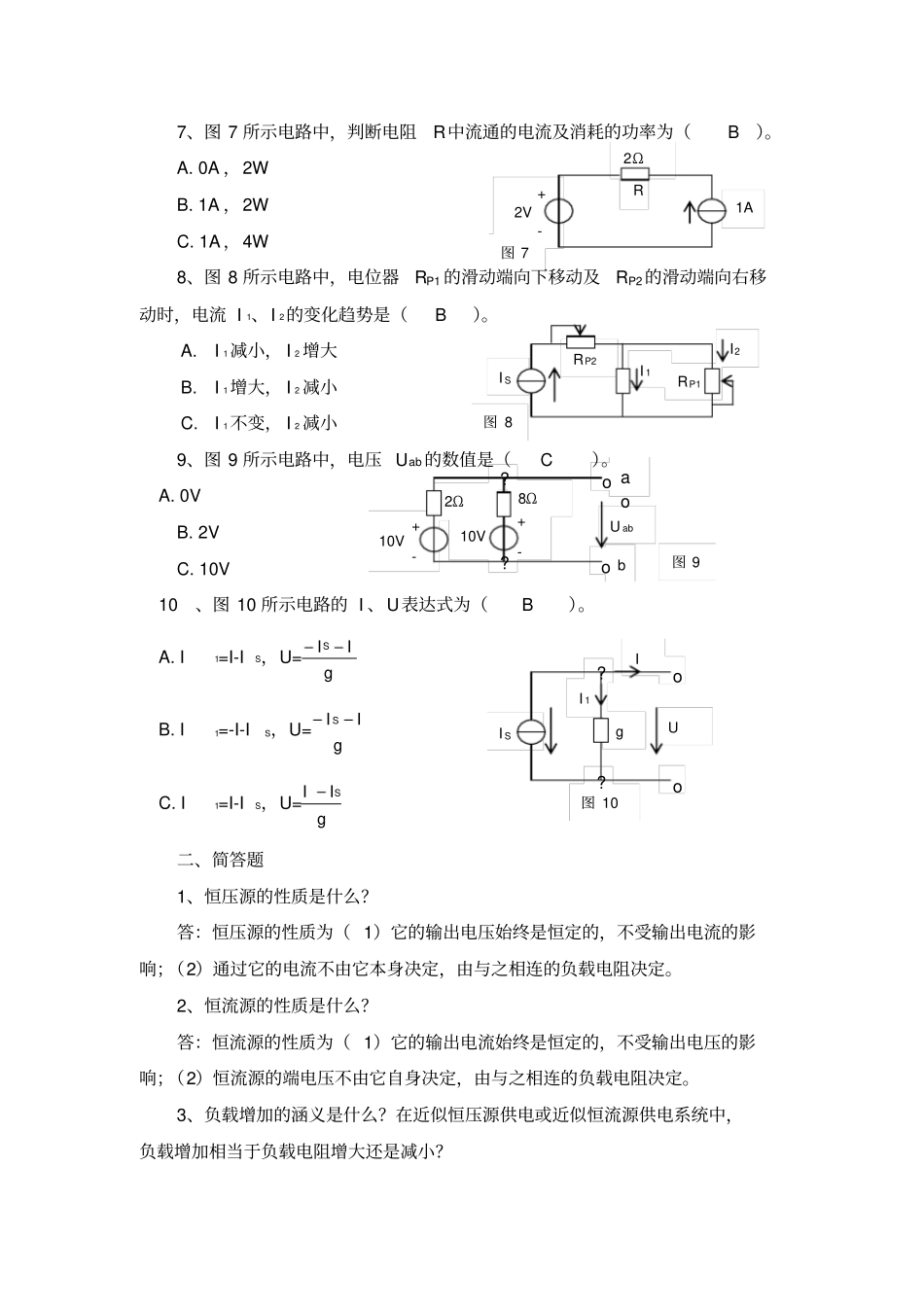

电路分析基础直流电路部分一、单项选择题1、图1所示电路中的电流I为（A）。A.-1AB.1AC.2A2、图2所示电路中电流I为（B）。A.5AB.-15AC.-5A3、图3所示电路中，电流表正负接线端用“+”、“-”号标出。今电流表指针正向偏转，示数10A，有关电流、电压方向也表示在图中，则（C）正确。A.I1=10A，U=-6VB.I1=-10A，U=6VC.I1=10A，U=12V+-4、图4所示电路中，电流I为（B）A.-3VB.5AC.2A5、图5所示电路中U为（A）。A.30VB.-10VC.-40V6、图6所示电路中，判断电阻R中流通的电流及消耗的功率为（A）。A.1A，2WB.2A，4WC.2A，2W??1A2Ω+2V-U2A15Ω-45V+??I6Ω3A+30V-A?20V24V10Ω6Ω3ΩI1I10A5A???RRRR3R2R1I3A-2A2AR4R3R2R1图1图2U图3图4图5R图67、图7所示电路中，判断电阻R中流通的电流及消耗的功率为（B）。A.0A，2WB.1A，2WC.1A，4W8、图8所示电路中，电位器RP1的滑动端向下移动及RP2的滑动端向右移动时，电流I1、I2的变化趋势是（B）。A.I1减小，I2增大B.I1增大，I2减小C.I1不变，I2减小9、图9所示电路中，电压Uab的数值是（C）。A.0VB.2VC.10V10、图10所示电路的I、U表达式为（B）。A.I1=I-IS，U=gIISB.I1=-I-IS，U=gIISC.I1=I-IS，U=gIIS二、简答题1、恒压源的性质是什么？答：恒压源的性质为（1）它的输出电压始终是恒定的，不受输出电流的影响；（2）通过它的电流不由它本身决定，由与之相连的负载电阻决定。2、恒流源的性质是什么？答：恒流源的性质为（1）它的输出电流始终是恒定的，不受输出电压的影响；（2）恒流源的端电压不由它自身决定，由与之相连的负载电阻决定。3、负载增加的涵义是什么？在近似恒压源供电或近似恒流源供电系统中，负载增加相当于负载电阻增大还是减小？图10??oogUII1ISUabboaoo+10V-?8Ω2Ω?+10V-RP2RP1I2I1IS1A2Ω+2V-R图7图8图9答：负载增加意指电路的输出功率增加。在近似恒压源供电系统中，负载获得的功率P=UI=RU2，负载增加既是负载电流增大，相当于负载电阻减小。在近似恒流源供电的系统中，负载获得的功率P=UI=I2R，负载增加既是负载电压增大，相当于负载电阻加大。4、电压源模型与电流源模型等效变换的条件是什么？答：如果电压源模型的输出电压和输出电流与电流源模型的输出电压和输出电流对应相等，既是说，对同一外部电路而言，二者的伏安特性相同，那么两种模型可以等效互换。5、基尔霍夫定律的基本内容是什么？适用范围如何？答：KCL定律：任意时刻，流入电路中任一节点的电流之和恒等于流出该节点的电流之和。或I=0KVL定律：在任意时刻，沿电路中任一闭合回路绕行一周各段电压的代数和恒为零。或U=06、作为线性电路分析中的一个重要定理，简述叠加定理的基本内容和适用范围？答：对于包含有多个电源的线性电路，电路某元件上的电流或电压等于每个电源单独作用在该元件上所产生的电流和电压的代数和。叠加定理只能分析计算线性电路中的电流和电压，不能用来计算功率。7、在电路分析与计算中，戴维南定理最适宜应用于哪种情况？答：如果只需计算电路中某一支路的电流，此时最适宜采用戴维南定理。三、综合题1、图11所示电路可用来测量电源的数值及其内阻，图中标出的U和R0组成某实际电压源。已知R1=2.6Ω，R2=5.5Ω，当开关K1闭合，K2打开时，电流表读数为2A；打开K1，闭合K2后，读数为1A，试求U和R0。图11??UK2K1R2R1R0oooo解：K1闭合，K2打开，有I1（R0+R1）=UK1打开，K2闭合，有I2（R0+R2）=U联立上两式，得出U=5.8V，R0=0.3Ω2、在图12所示电路中，已知U1=U2=U3=2V，R1=R2=R3=3Ω，求UAB、UBC、UCA各为多少？解：设流过ACB回路的电流为I，根据基尔霍夫定律，有（R1+R2+R3）I=U3-U2+U1求出I=92A所以UAB=U1-IR1=34VUBC=-U2-IR2=-232VUCA=-UAB-UBC=34V3、用戴维南定理求图13电路中R5所在支路的电流。已知R1=R2=R4=R5=5Ω，R3=10Ω，U=6.5V。解：断开R5，求开路电压UO和入端电阻R0DCBAR5R4R3R2R1+-U图12R2R1R3+-U2+U1-U3-+图13UBD=U313RRR≈4.33VUCD=U424RRR=3.25VUBC=UBD+UDC=UBD-UCD=1.08V将U短路R0=（R1//R3）+（R2//R4）≈5.83Ω求出电流I5为I5=50RRU=50RRUBC≈0.1A电路分析基础交流电路部分一、单项选择题1、在正弦交流纯电感电路中，电压...
