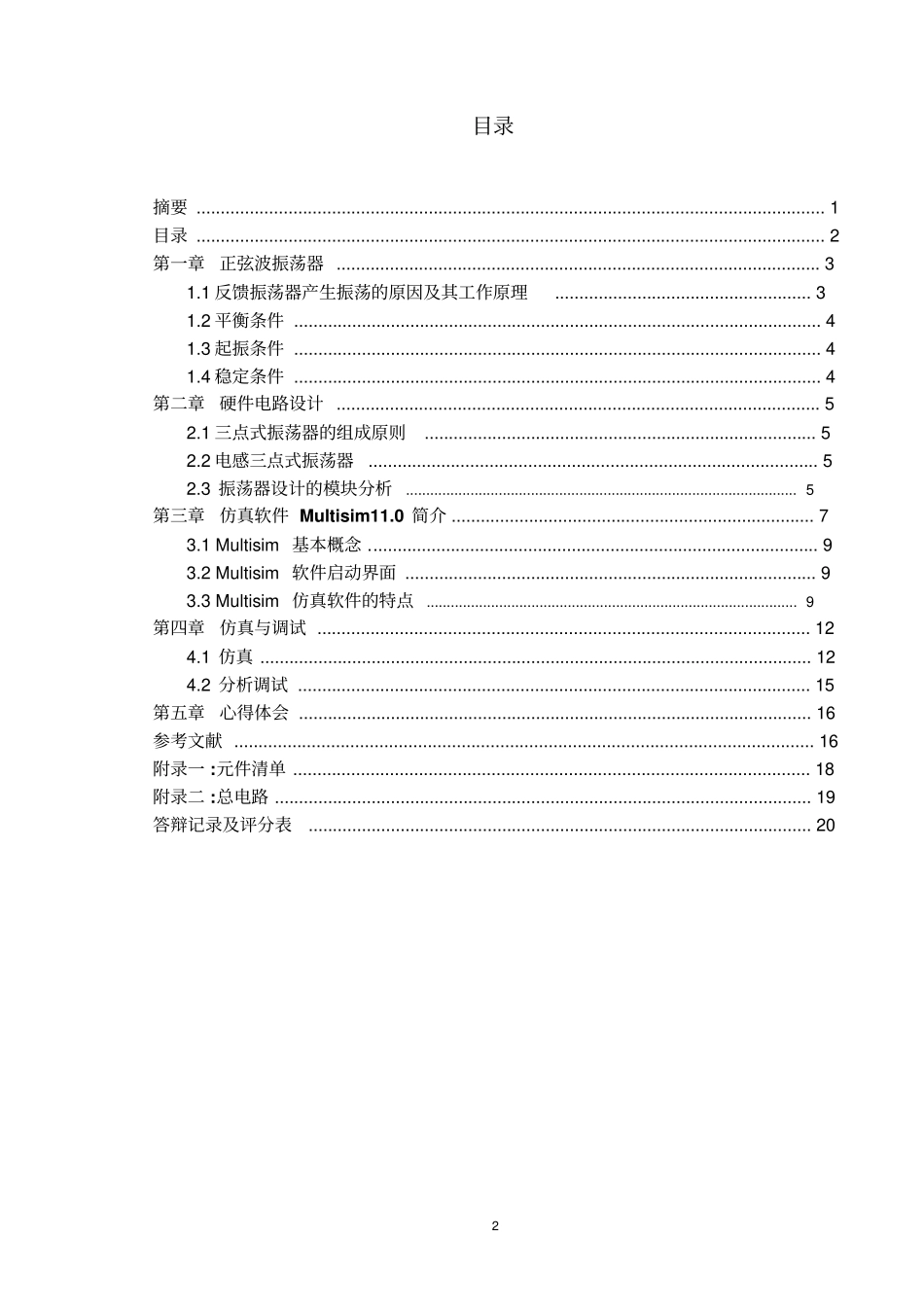

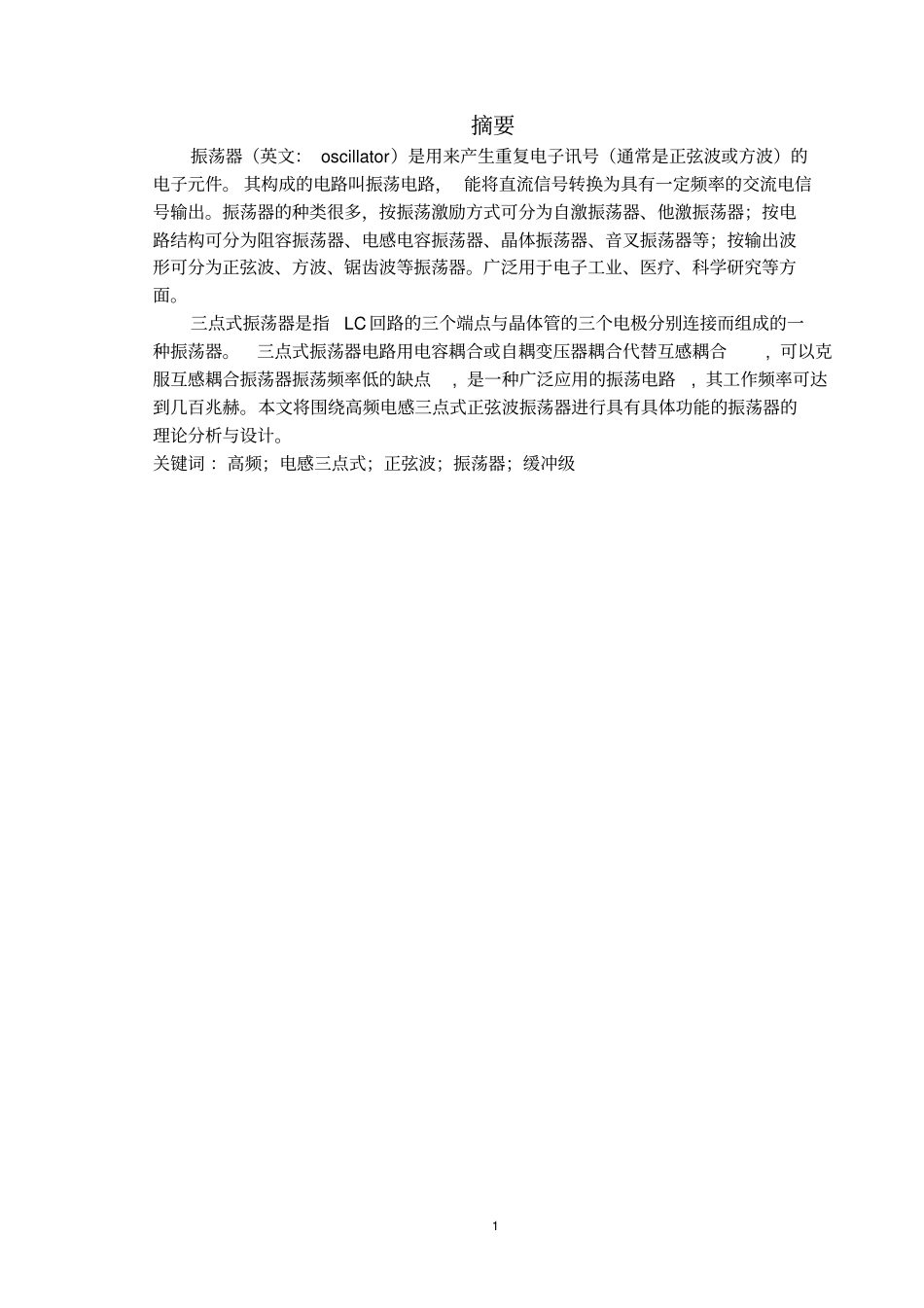

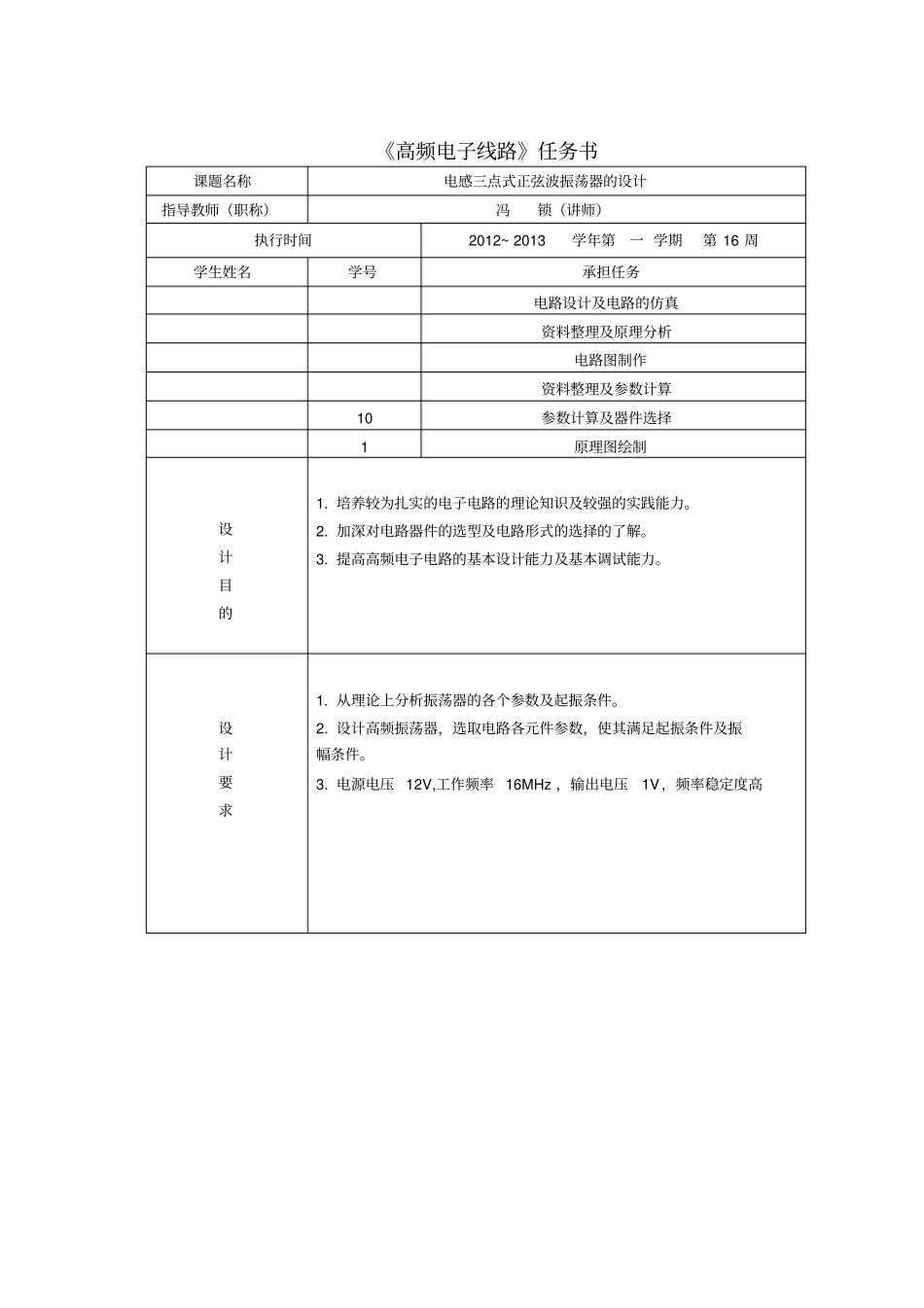

《高频电子线路》任务书课题名称电感三点式正弦波振荡器的设计指导教师（职称）冯锁（讲师）执行时间2012~2013学年第一学期第16周学生姓名学号承担任务电路设计及电路的仿真资料整理及原理分析电路图制作资料整理及参数计算10参数计算及器件选择1原理图绘制设计目的1.培养较为扎实的电子电路的理论知识及较强的实践能力。2.加深对电路器件的选型及电路形式的选择的了解。3.提高高频电子电路的基本设计能力及基本调试能力。设计要求1.从理论上分析振荡器的各个参数及起振条件。2.设计高频振荡器，选取电路各元件参数，使其满足起振条件及振幅条件。3.电源电压12V,工作频率16MHz，输出电压1V，频率稳定度高1摘要振荡器（英文：oscillator）是用来产生重复电子讯号（通常是正弦波或方波）的电子元件。其构成的电路叫振荡电路，能将直流信号转换为具有一定频率的交流电信号输出。振荡器的种类很多，按振荡激励方式可分为自激振荡器、他激振荡器；按电路结构可分为阻容振荡器、电感电容振荡器、晶体振荡器、音叉振荡器等；按输出波形可分为正弦波、方波、锯齿波等振荡器。广泛用于电子工业、医疗、科学研究等方面。三点式振荡器是指LC回路的三个端点与晶体管的三个电极分别连接而组成的一种振荡器。三点式振荡器电路用电容耦合或自耦变压器耦合代替互感耦合,可以克服互感耦合振荡器振荡频率低的缺点,是一种广泛应用的振荡电路,其工作频率可达到几百兆赫。本文将围绕高频电感三点式正弦波振荡器进行具有具体功能的振荡器的理论分析与设计。关键词：高频；电感三点式；正弦波；振荡器；缓冲级2目录摘要..................................................................................................................................1目录..................................................................................................................................2第一章正弦波振荡器....................................................................................................31.1反馈振荡器产生振荡的原因及其工作原理.....................................................31.2平衡条件.............................................................................................................41.3起振条件.............................................................................................................41.4稳定条件.............................................................................................................4第二章硬件电路设计....................................................................................................52.1三点式振荡器的组成原则.................................................................................52.2电感三点式振荡器.............................................................................................52.3振荡器设计的模块分析.................................................................................................5第三章仿真软件Multisim11.0简介...........................................................................73.1Multisim基本概念.............................................................................................93.2Multisim软件启动界面.....................................................................................93.3Multisim仿真软件的特点............................................................................................9第四章仿真与调试......................................................................................................124.1仿真..................................................................................................................124.2分析调试....................................
