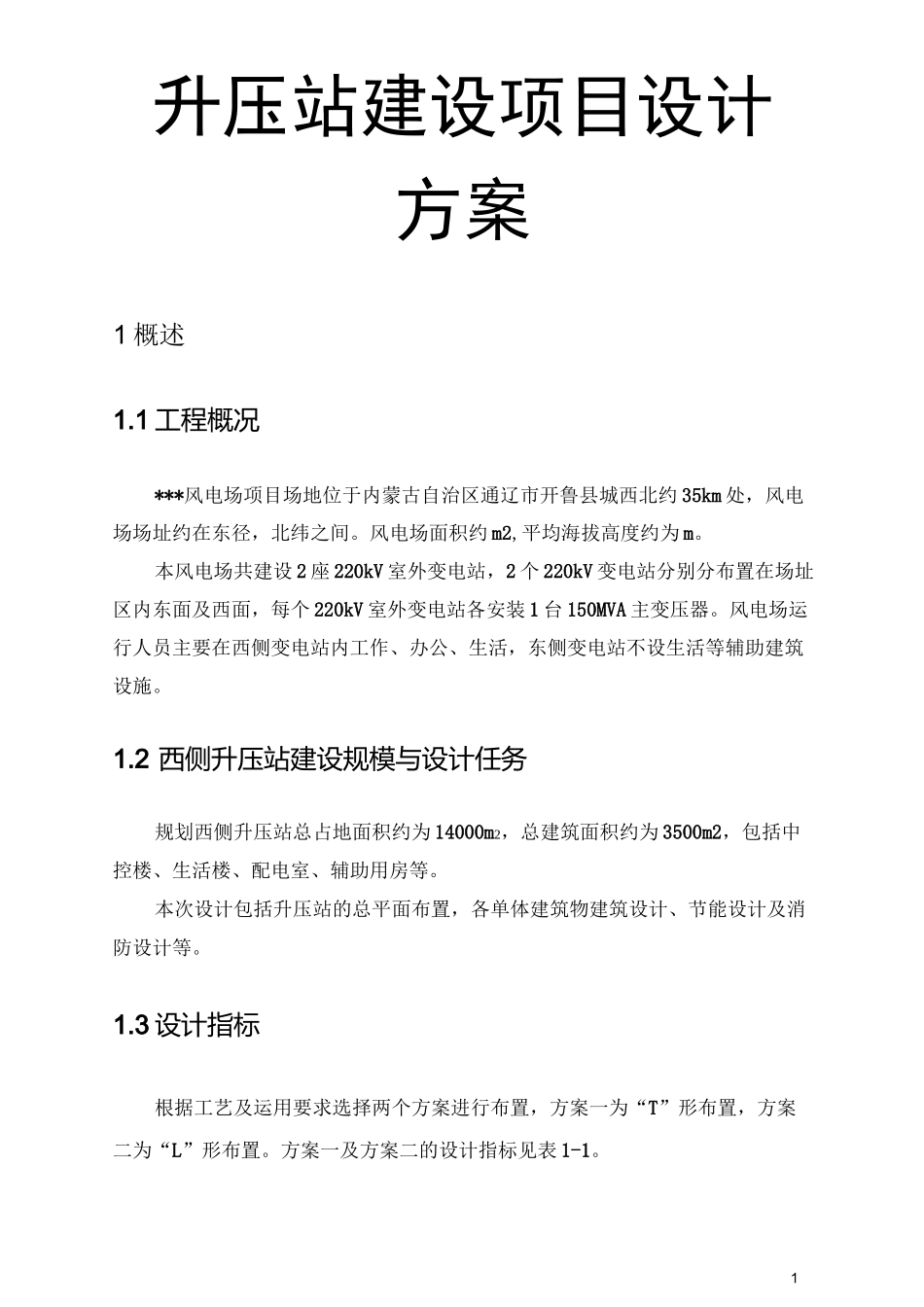

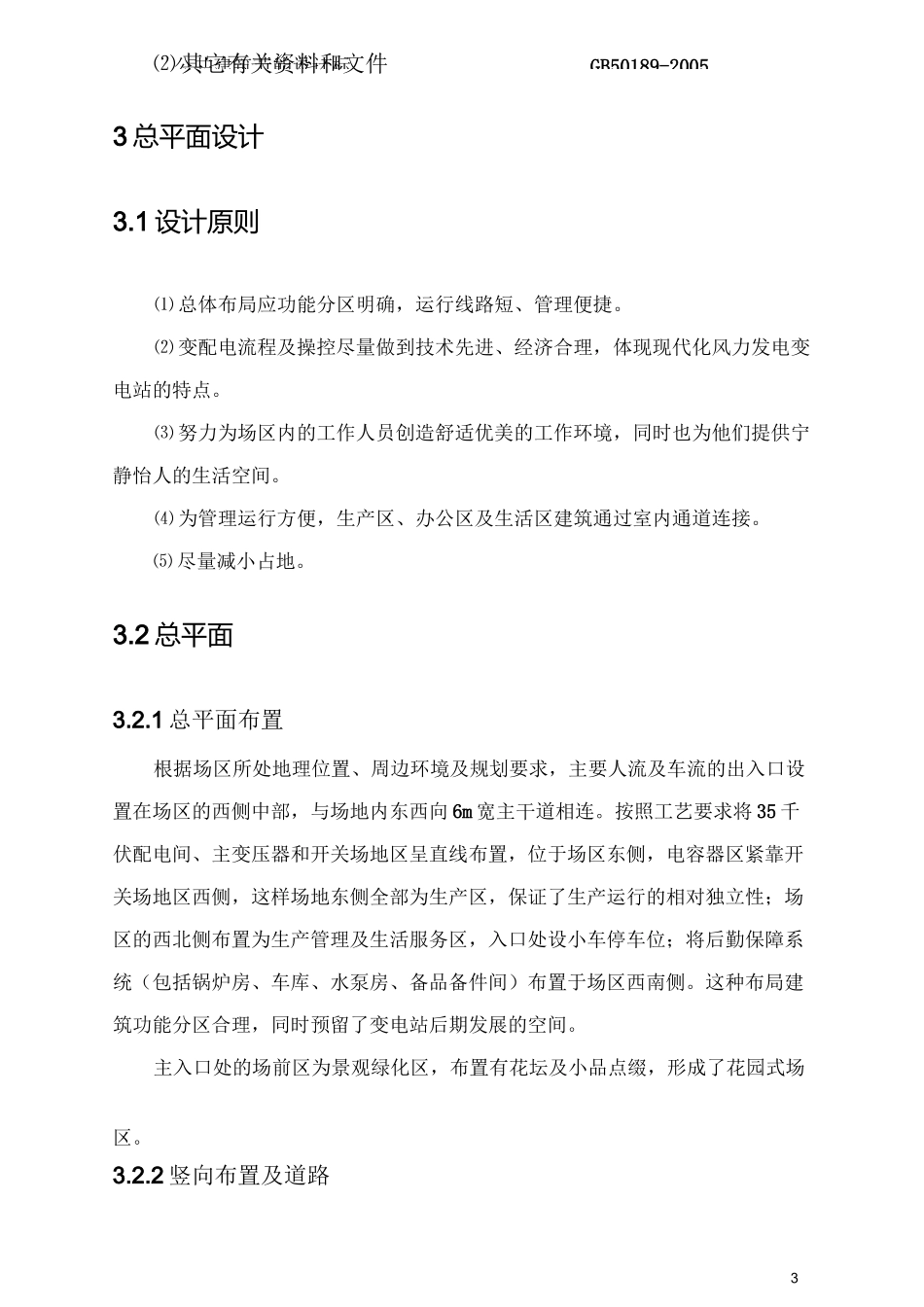

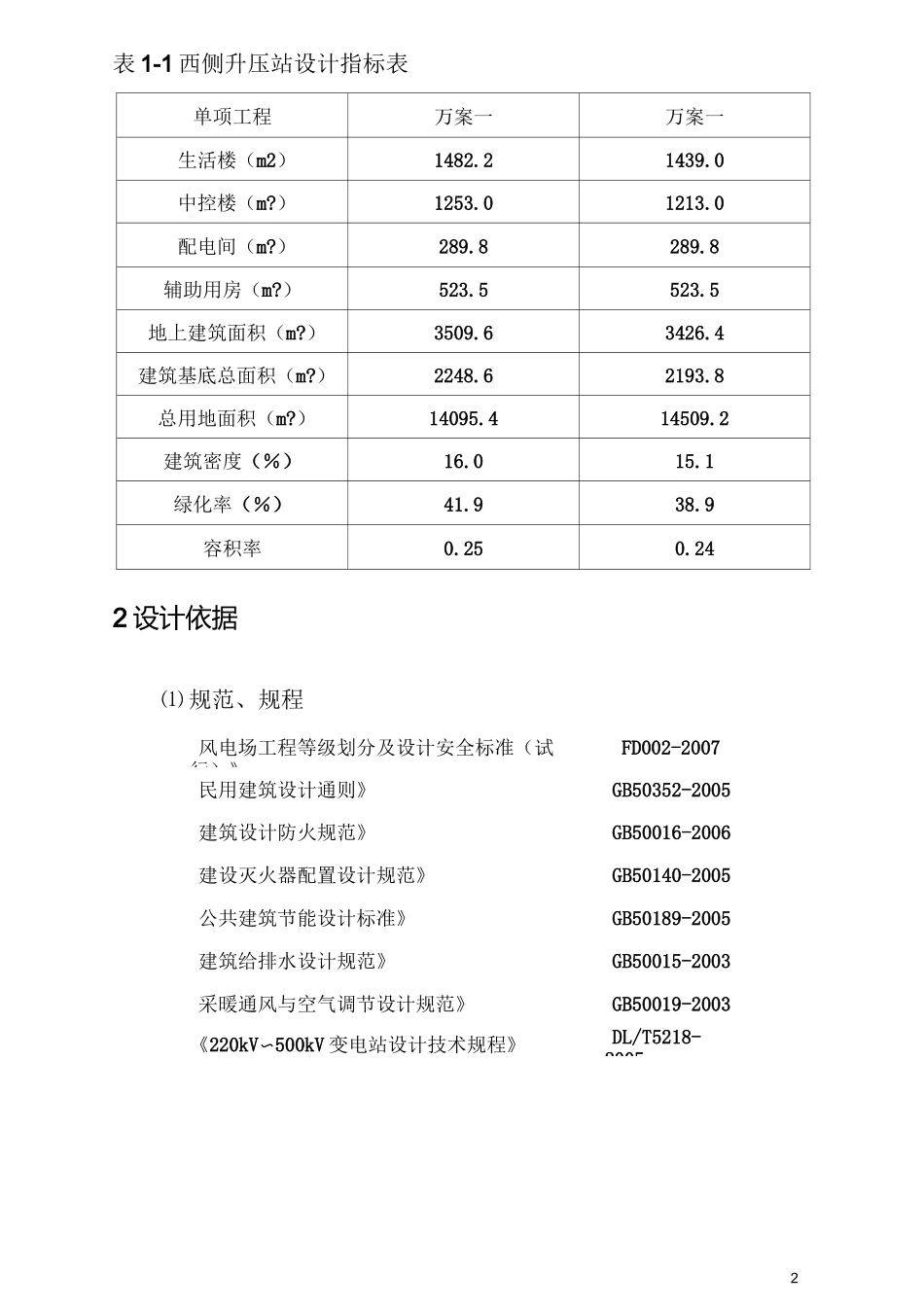

1升压站建设项目设计方案1概述1.1工程概况***风电场项目场地位于内蒙古自治区通辽市开鲁县城西北约35km处，风电场场址约在东径，北纬之间。风电场面积约m2,平均海拔高度约为m。本风电场共建设2座220kV室外变电站，2个220kV变电站分别分布置在场址区内东面及西面，每个220kV室外变电站各安装1台150MVA主变压器。风电场运行人员主要在西侧变电站内工作、办公、生活，东侧变电站不设生活等辅助建筑设施。1.2西侧升压站建设规模与设计任务规划西侧升压站总占地面积约为14000m2，总建筑面积约为3500m2，包括中控楼、生活楼、配电室、辅助用房等。本次设计包括升压站的总平面布置，各单体建筑物建筑设计、节能设计及消防设计等。1.3设计指标根据工艺及运用要求选择两个方案进行布置，方案一为“T”形布置，方案二为“L”形布置。方案一及方案二的设计指标见表1-1。2表1-1西侧升压站设计指标表单项工程万案一万案一生活楼（m2）1482.21439.0中控楼（m?）1253.01213.0配电间（m?）289.8289.8辅助用房（m?）523.5523.5地上建筑面积（m?）3509.63426.4建筑基底总面积（m?）2248.62193.8总用地面积（m?）14095.414509.2建筑密度（％）16.015.1绿化率（％）41.938.9容积率0.250.242设计依据⑴规范、规程风电场工程等级划分及设计安全标准（试行）》FD002-2007民用建筑设计通则》GB50352-2005建筑设计防火规范》GB50016-2006建设灭火器配置设计规范》GB50140-2005公共建筑节能设计标准》GB50189-2005建筑给排水设计规范》GB50015-2003采暖通风与空气调节设计规范》GB50019-2003《220kV〜500kV变电站设计技术规程》DL/T5218-20053公共建筑节能设计标GB50189-2005⑵其它有关资料和文件3总平面设计3.1设计原则⑴总体布局应功能分区明确，运行线路短、管理便捷。⑵变配电流程及操控尽量做到技术先进、经济合理，体现现代化风力发电变电站的特点。⑶努力为场区内的工作人员创造舒适优美的工作环境，同时也为他们提供宁静怡人的生活空间。⑷为管理运行方便，生产区、办公区及生活区建筑通过室内通道连接。⑸尽量减小占地。3.2总平面3.2.1总平面布置根据场区所处地理位置、周边环境及规划要求，主要人流及车流的出入口设置在场区的西侧中部，与场地内东西向6m宽主干道相连。按照工艺要求将35千伏配电间、主变压器和开关场地区呈直线布置，位于场区东侧，电容器区紧靠开关场地区西侧，这样场地东侧全部为生产区，保证了生产运行的相对独立性；场区的西北侧布置为生产管理及生活服务区，入口处设小车停车位；将后勤保障系统（包括锅炉房、车库、水泵房、备品备件间）布置于场区西南侧。这种布局建筑功能分区合理，同时预留了变电站后期发展的空间。主入口处的场前区为景观绿化区，布置有花坛及小品点缀，形成了花园式场区。3.2.2竖向布置及道路4在场区内正中央的东西向设有主干道，其余设置环路。场区内道路采用城市型双坡立道牙道路，水泥混凝土路面。环路路宽4m,东西向主干道路宽6m。3.2.3绿化美化本设计在场区的西侧靠近入口处集中布置场前区绿化，呈开放式庭院，入口处的花坛，起到天然屏风的作用，东西向主干道及环路两侧种植阔叶乔木。方案一以主干道中央的圆形花池和分列于主干道南北侧的花坛形成的景观三角区为中心，安排其他建筑，灵活规划道路，点缀建筑小品。绿化面积为5906n2，占场区占地面积的41.9%。方案二以场地西南侧景观区为主，配以种植适于当地气候的观赏性树木、花卉，并可供人观赏、歇息、活动。绿化面积为5644m2，占场区占地面积的38.9%。3.3场地方案比较方案一：占地面积为14095.4m2，建筑用地面积为2248.6m2。方案二：占地面积为14509.2m2,建筑用地面积为2193.8m2。4建筑4.1建筑类别根据《风电场工程等级划分及设计安全标准》（试行）（FD002-3007）,按照装机容量和变电站电压等级，本风电场工程等别为I，工程规模为大（1）型；按变电站建、构筑物结构破坏可能产生后果的严重性，变电站建筑级别为2级，建筑耐火等级为二级，抗震设防烈度为7度。54.2平面布局及功能分区4.2.1设计原则⑴尽量缩短建筑物的内部交通，力争路线短捷，避免流线交叉，方便人员出入。⑵各功能分区分设不同...
