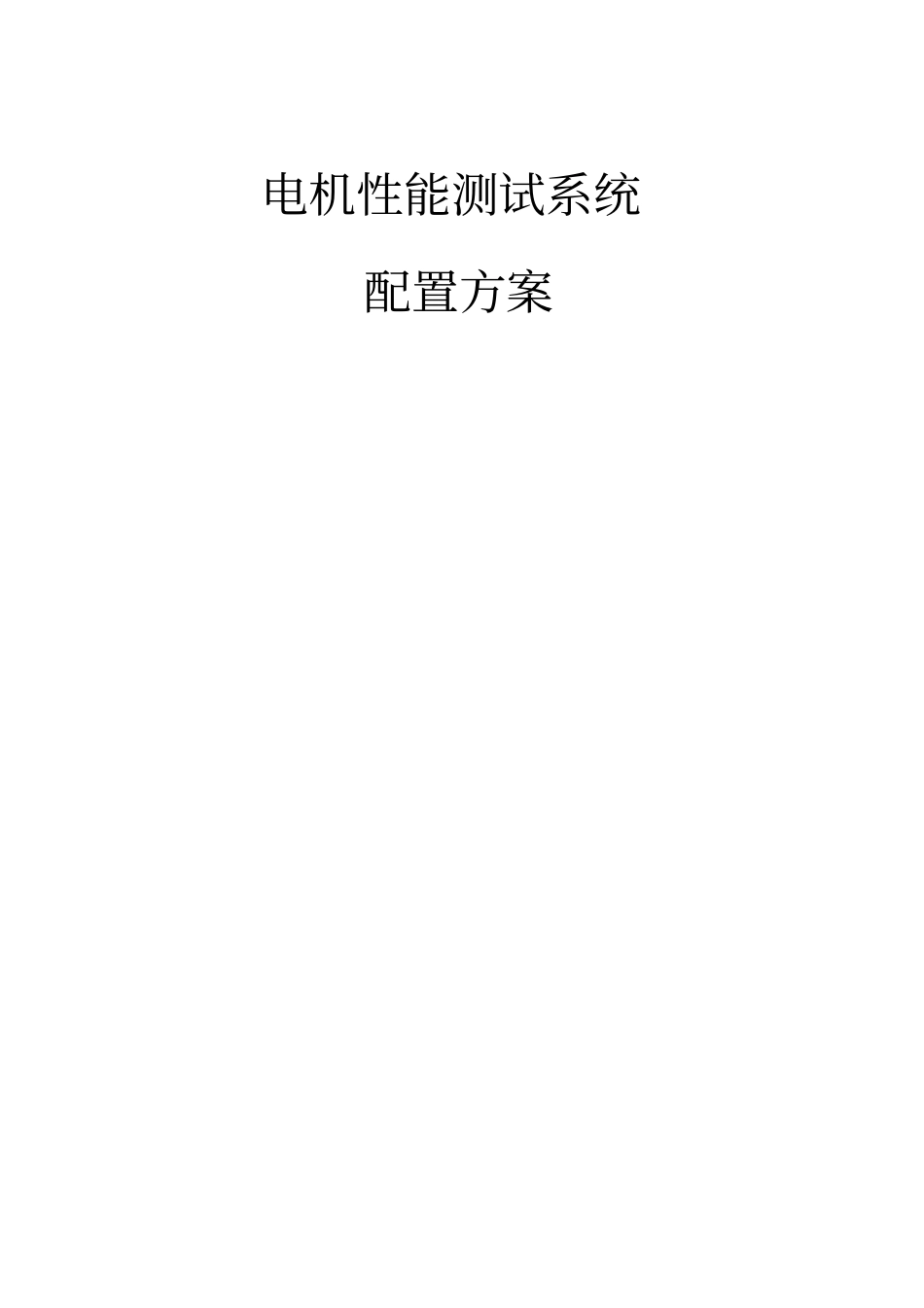

电机性能测试系统VIP专享VIP免费

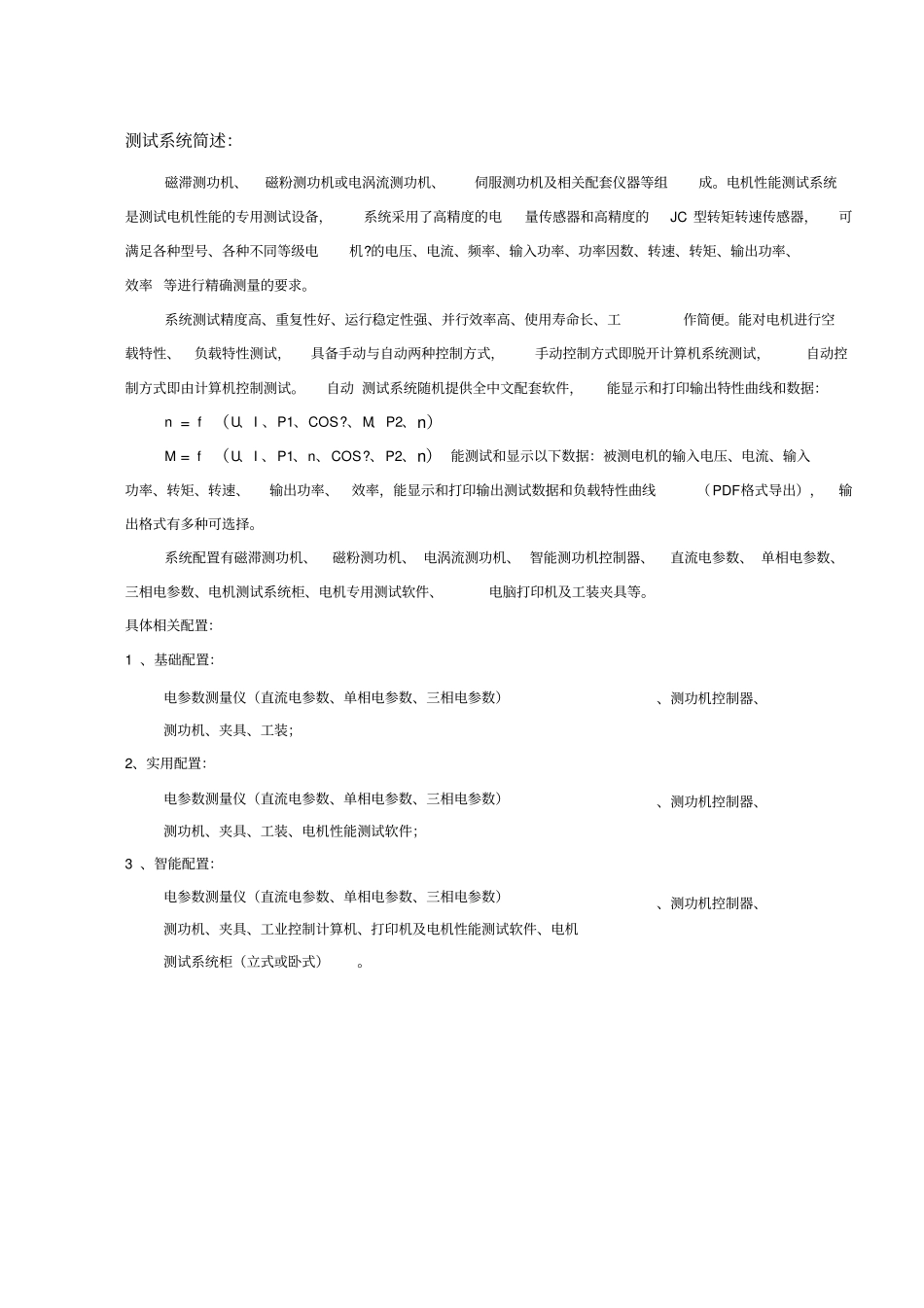

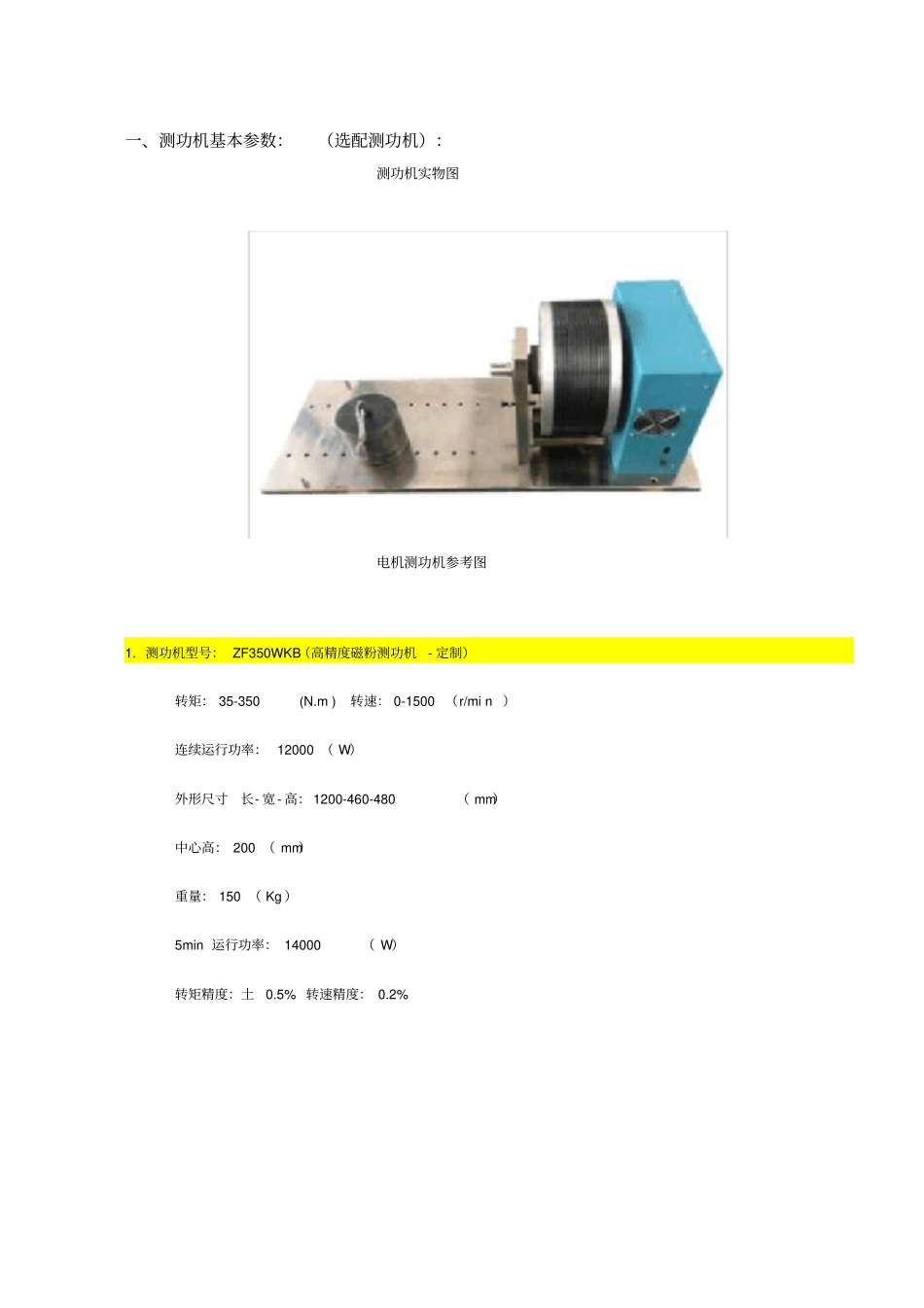

电机性能测试系统配置方案、测功机控制器、、测功机控制器、、测功机控制器、测试系统简述：磁滞测功机、磁粉测功机或电涡流测功机、伺服测功机及相关配套仪器等组成。电机性能测试系统是测试电机性能的专用测试设备，系统采用了高精度的电量传感器和高精度的JC型转矩转速传感器，可满足各种型号、各种不同等级电机?的电压、电流、频率、输入功率、功率因数、转速、转矩、输出功率、效率等进行精确测量的要求。系统测试精度高、重复性好、运行稳定性强、并行效率高、使用寿命长、工作简便。能对电机进行空载特性、负载特性测试，具备手动与自动两种控制方式，手动控制方式即脱开计算机系统测试，自动控制方式即由计算机控制测试。自动测试系统随机提供全中文配套软件，能显示和打印输出特性曲线和数据：n=f（U、I、P1、COS?、M、P2、n）M=f（U、I、P1、n、COS?、P2、n）能测试和显示以下数据：被测电机的输入电压、电流、输入功率、转矩、转速、输出功率、效率，能显示和打印输出测试数据和负载特性曲线（PDF格式导出），输出格式有多种可选择。系统配置有磁滞测功机、磁粉测功机、电涡流测功机、智能测功机控制器、直流电参数、单相电参数、三相电参数、电机测试系统柜、电机专用测试软件、电脑打印机及工装夹具等。具体相关配置：1、基础配置：电参数测量仪（直流电参数、单相电参数、三相电参数）测功机、夹具、工装；2、实用配置：电参数测量仪（直流电参数、单相电参数、三相电参数）测功机、夹具、工装、电机性能测试软件；3、智能配置：电参数测量仪（直流电参数、单相电参数、三相电参数）测功机、夹具、工业控制计算机、打印机及电机性能测试软件、电机测试系统柜（立式或卧式）。一、测功机基本参数：（选配测功机）：测功机实物图电机测功机参考图1.测功机型号：ZF350WKB（高精度磁粉测功机-定制）转矩：35-350(N.m)转速：0-1500（r/min）连续运行功率：12000（W）外形尺寸长-宽-高：1200-460-480（mm）中心高：200（mm）重量：150（Kg）5min运行功率：14000（W）转矩精度：土0.5%转速精度：0.2%注意：一台测功机不可能完成所有电机产品规格的检测，可按电机产品分档，选择多台测功机，而配套仪器、软件部分均为通用的。二、智能型电机性能分析仪：（ZC6100）新品推荐（必选）1、功能概况：全新的电机性能分析仪ZC6100与测功机配套使用，连接测量电机的转速、转矩、输出功率、效率，可与配套的新型电参数测量仪连接，测试电机的综合特性。仪器所有参数均为数字显示，直观，测量精确，效率高，可与计算机连接，通过计算机可以将测试数据绘画成报表和曲线，大大减少人工。2、主要特点：1）适用电机的转速、转矩、输出功率、效率测试。2）采用VFD屏数字显示，同时显示转速、转距、输出功率、效率，以及同时旋钮调节励磁电流。3）可以设置任意量程，根据测功机的转矩量程设置。4）可以手动调节测功机负载，也可以通过计算机调节负载。5）配有串行RS232接口，可与计算机连接。6）测试范围广：转速为0?30000rpm，转矩为OmN?lOOOON.m7）使用方便，测试速度快，精度高。3、测量精度：表1：技术指标测量参数测量范围测量误差分辨力过载转速（r/m）1?30000±（0.1%读数+0.1%量程）1转32000转转距（mN.m）20.00?1000.0±（0.25%读数+0.25%量程）0.01mN.m21.00mN.m（N.m）2.000?200.0±（0.25%读数+0.25%量程）0.01N.m210.0N.m效率（%）0.00?99.9±（0.25%读数+0.25%量程）0.01%99.9%2.其它技术指标：输入：最大转速，转矩测量输入信号均为额定量程的1.05倍；采样时间：40mS;显示刷新时间：0.4s;（0.1S刷新一次）区分高速和低速（0.5sE.2s/可调）整机功耗：＜20W;仪器重量：约4kg。仪器外形最大尺寸：宽X高X深（358X123X363）仪器装架开口尺寸：宽X高（348X104）3.工作环境：温度：（0?40）C湿度：（20%?75%）RH大气压力：（86?106）kPa仪器工作电源：AC220V±10%50/60HZ无较重的振动及电磁干扰.三、新型数字电参数测量仪：ZC5100新品推荐1、新型的数字电参数测量仪型号ZC5100--交、直流一体机1、功能概况:用于测试电机输入参数，主要测量被试品的电参数，能显示电压、电流及输入功...
