电梯井专项施工方案VIP免费

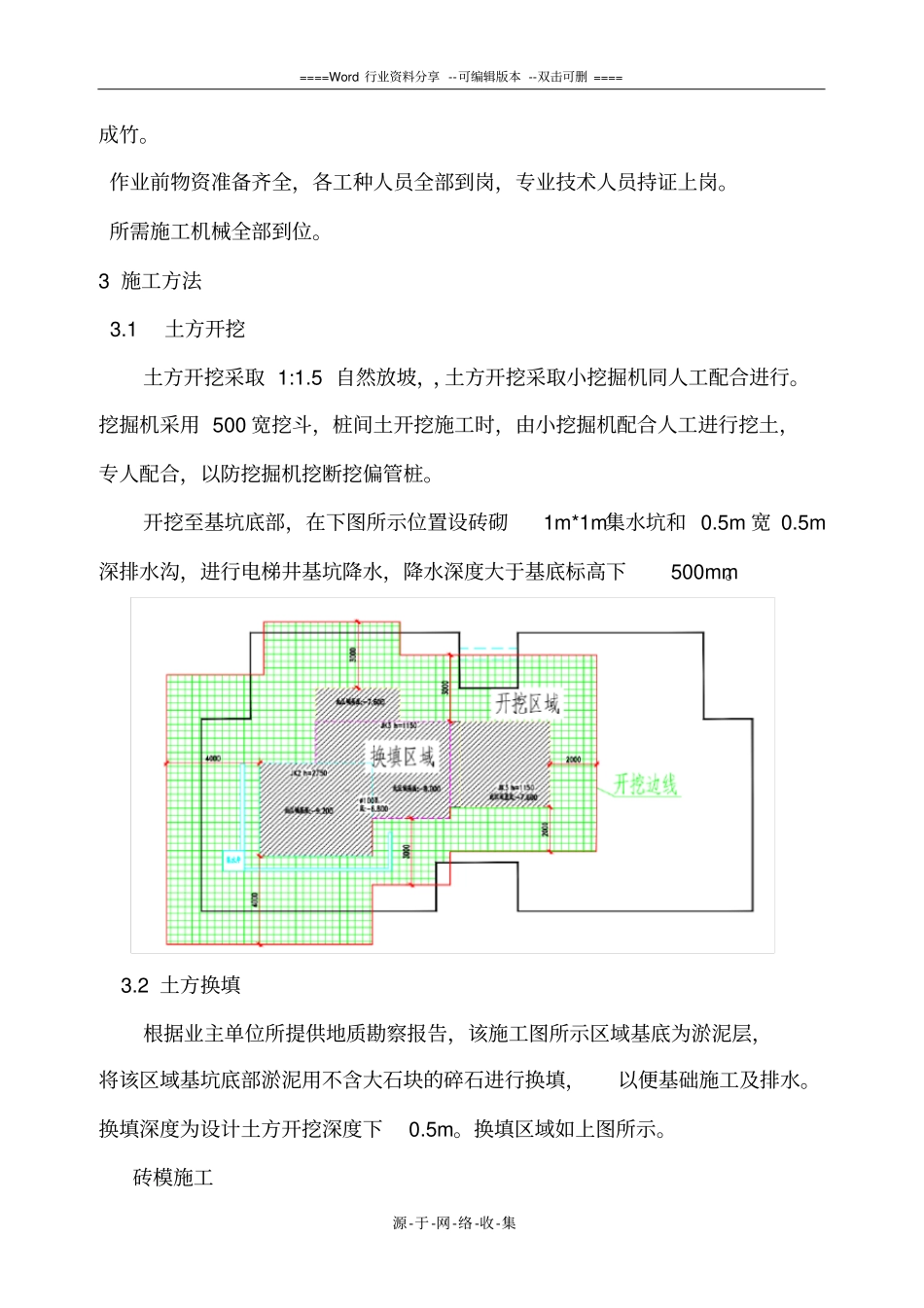

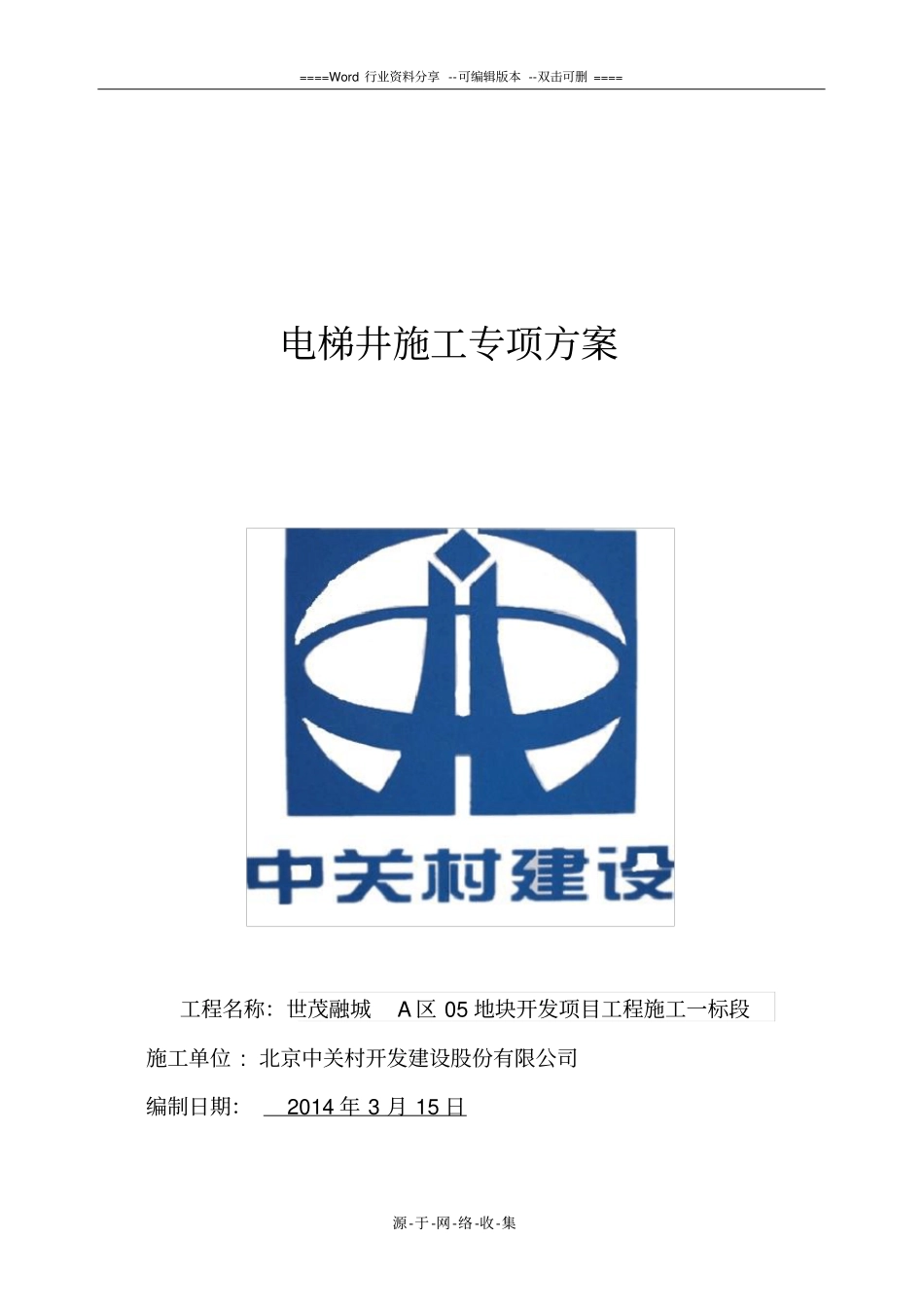

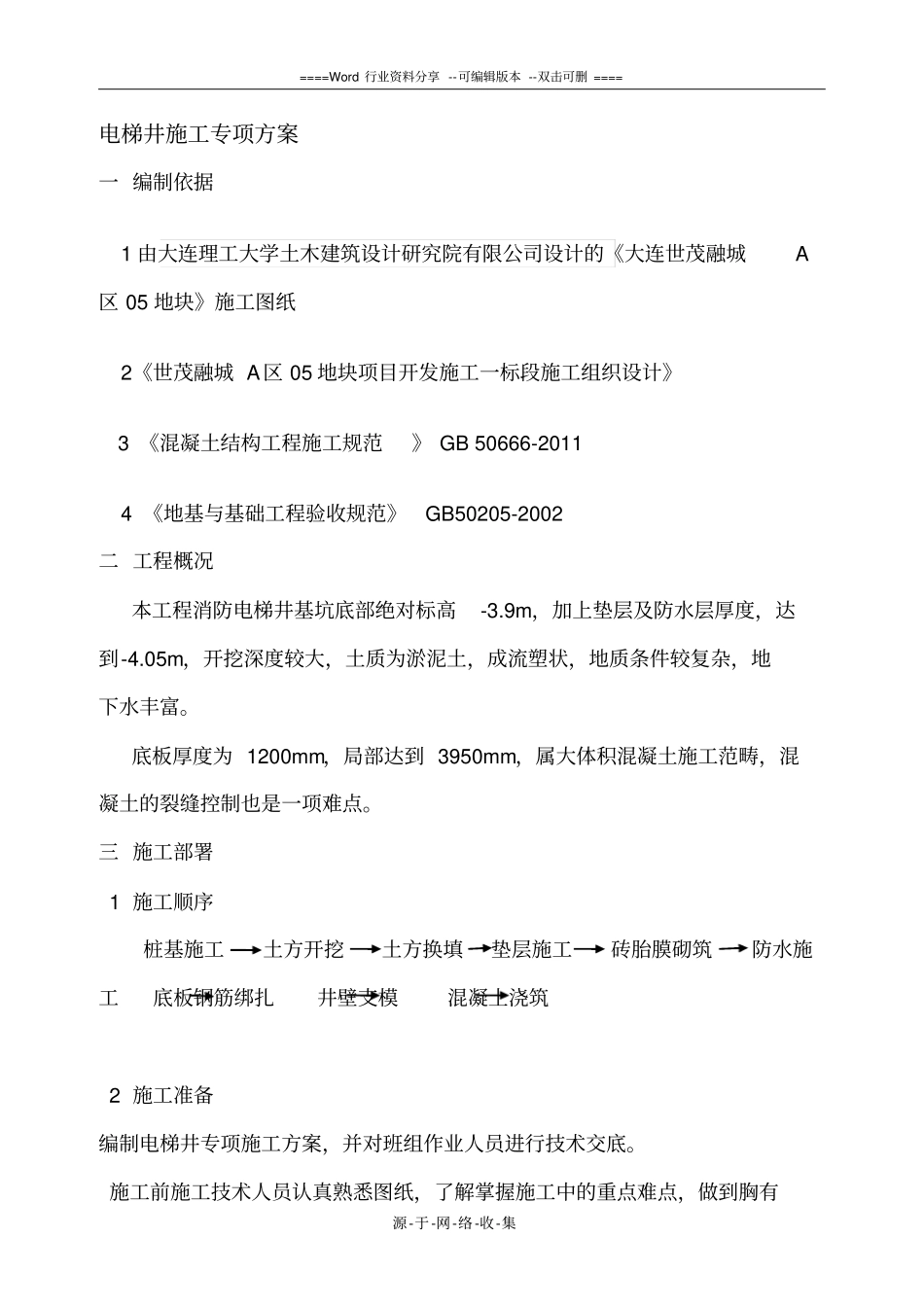

电梯井专项施工方案_第1页
1/7
电梯井专项施工方案_第2页
2/7
电梯井专项施工方案_第3页
3/7
====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集电梯井施工专项方案工程名称:世茂融城A区05地块开发项目工程施工一标段施工单位:北京中关村开发建设股份有限公司编制日期:2014年3月15日====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集电梯井施工专项方案一编制依据1由大连理工大学土木建筑设计研究院有限公司设计的《大连世茂融城A区05地块》施工图纸2《世茂融城A区05地块项目开发施工一标段施工组织设计》3《混凝土结构工程施工规范》GB50666-20114《地基与基础工程验收规范》GB50205-2002二工程概况本工程消防电梯井基坑底部绝对标高-3.9m,加上垫层及防水层厚度,达到-4.05m,开挖深度较大,土质为淤泥土,成流塑状,地质条件较复杂,地下水丰富。底板厚度为1200mm,局部达到3950mm,属大体积混凝土施工范畴,混凝土的裂缝控制也是一项难点。三施工部署1施工顺序桩基施工土方开挖土方换填垫层施工砖胎膜砌筑防水施工底板钢筋绑扎井壁支模混凝土浇筑2施工准备编制电梯井专项施工方案,并对班组作业人员进行技术交底。施工前施工技术人员认真熟悉图纸,了解掌握施工中的重点难点,做到胸有====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集成竹。作业前物资准备齐全,各工种人员全部到岗,专业技术人员持证上岗。所需施工机械全部到位。3施工方法3.1土方开挖土方开挖采取1:1.5自然放坡,,土方开挖采取小挖掘机同人工配合进行。挖掘机采用500宽挖斗,桩间土开挖施工时,由小挖掘机配合人工进行挖土,专人配合,以防挖掘机挖断挖偏管桩。开挖至基坑底部,在下图所示位置设砖砌1m*1m集水坑和0.5m宽0.5m深排水沟,进行电梯井基坑降水,降水深度大于基底标高下500mm。3.2土方换填根据业主单位所提供地质勘察报告,该施工图所示区域基底为淤泥层,将该区域基坑底部淤泥用不含大石块的碎石进行换填,以便基础施工及排水。换填深度为设计土方开挖深度下0.5m。换填区域如上图所示。砖模施工====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集砖模采用标准混凝土实心砖,对砖模砌筑高度在1m以内的,墙厚为120mm;高度在1米——2米的,全高采用240mm墙;对于本工程消防电梯集水井砖模(全高在2米以上的),1m以下墙厚为370mm。砂浆强度等级为M10,砖强度等级为Mu10.砂浆采用现场搅拌,砂浆和砖全部用吊车垂直运输到砌筑现场。砌筑时挂双线砌筑,砖模边线放线时必须考虑防水层、找平层及保护层共计45mm的厚度。采用三一砌砖法,标高采用水准仪和拉线控制。砌筑砂浆的饱满度不得低于90%,24小时以前侧面不得填土。砖模定位允许偏差为±3mm,标高允许偏差为±5mm。消防电梯集水井砖模3.4模板施工模板施工如图所示(封底模板上打排气孔,间距300*300):====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集电梯井及集水井支模示意图3.5混凝土施工C30,抗渗等级为P6,混凝土底板厚度达到了1200mm,最厚处达到2400mm,属于大体积混凝土施工。本工程主体结构采用商品混凝土,根据厂家多年大体积混凝土供货生产经验,及项目部的施工技术设计,大体积混凝土供货技术指标如下:(1)水泥采用(320kg/m3)。(2)石子采用5~40mm的碎石,砂采用中粗砂。砂、石料的杂质含量:石子含泥量≤1%,砂含泥量≤3%。严禁使用未经淡化处理的海砂,砂中氯离子含量≤%。(3)掺加缓凝剂,控制混凝土初凝时间在搅拌后10h左右,以延缓混凝土中水泥的水化反应热产生速度。====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集(4)水灰比为0.38,坍落度控制在12~16cm,掺加粉煤灰(80kg/m3),及减水剂,减水率≥12%,以改善混凝土和易性,混凝土的泌水性能要求:10s时的相对压力泌水率P10小于40%。(5)掺加微膨胀剂6%~8%,以控制混凝土后期收缩裂缝。(6)混凝土拌合水采用可饮用地下水或自来水。3.5.2在进行大体积混凝土施工前,欲浇筑砼部位的钢筋、模板工程已进行完毕并已做好隐蔽验收,并取得经监理工程师和业主工程师签发的混凝土浇筑令。3电梯井,电梯集水井混凝土应同整体底板一次浇筑完毕,以保证底板...
