电缆通道维修施工方案VIP专享VIP免费

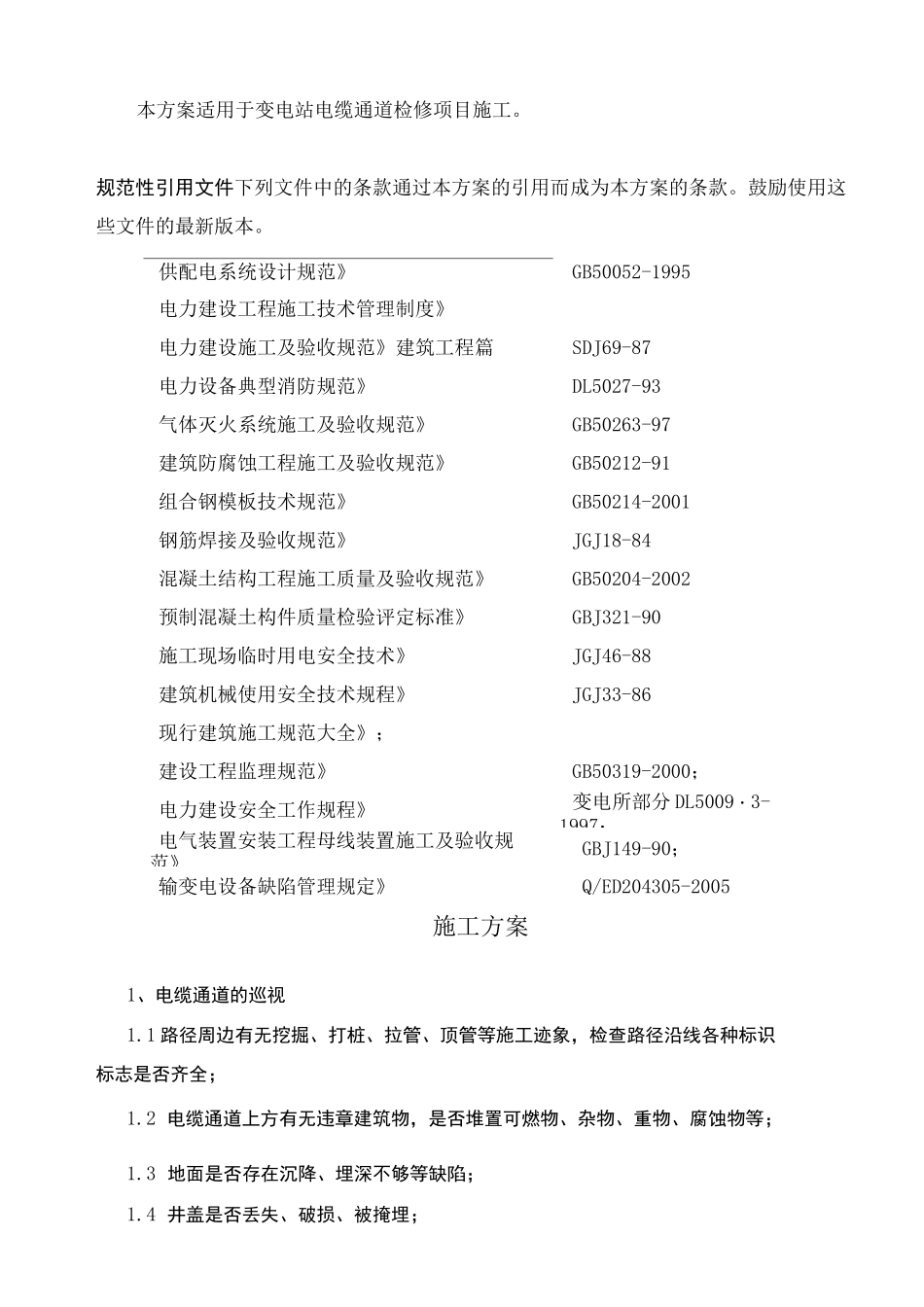

本方案适用于变电站电缆通道检修项目施工。规范性引用文件下列文件中的条款通过本方案的引用而成为本方案的条款。鼓励使用这些文件的最新版本。供配电系统设计规范》GB50052-1995电力建设工程施工技术管理制度》电力建设施工及验收规范》建筑工程篇SDJ69-87电力设备典型消防规范》DL5027-93气体灭火系统施工及验收规范》GB50263-97建筑防腐蚀工程施工及验收规范》GB50212-91组合钢模板技术规范》GB50214-2001钢筋焊接及验收规范》JGJ18-84混凝土结构工程施工质量及验收规范》GB50204-2002预制混凝土构件质量检验评定标准》GBJ321-90施工现场临时用电安全技术》JGJ46-88建筑机械使用安全技术规程》JGJ33-86现行建筑施工规范大全》；建设工程监理规范》GB50319-2000；电力建设安全工作规程》变电所部分DL5009・3-1997；电气装置安装工程母线装置施工及验收规范》GBJ149-90；输变电设备缺陷管理规定》Q/ED204305-2005施工方案1、电缆通道的巡视1.1路径周边有无挖掘、打桩、拉管、顶管等施工迹象，检查路径沿线各种标识标志是否齐全；1.2电缆通道上方有无违章建筑物，是否堆置可燃物、杂物、重物、腐蚀物等；1.3地面是否存在沉降、埋深不够等缺陷；1.4井盖是否丢失、破损、被掩埋；1.5电缆沟盖板是否齐全完整并排列紧密；1.6隧道进出口设施是否完好，巡检通道是否畅通，沿线通风口是否完好；1.7结构本体有无形变，支架、爬梯、楼梯等附属设施及标识、标志是否完好；1.8是否存在火灾、坍塌、盗窃、积水等隐患；1.9是否存在温度超标、通风不良、杂物堆积等缺陷，电缆孔洞的封堵是否完好；1.10电缆固定金具是否齐全，隧道内接地箱、交叉互联箱的固定、外观情况是否良好；1.11机械通风、照明、排水、消防、通讯、监控、测温等系统或设备是否运行正常，是否存在隐患和缺陷；1.12电缆通道地面巡视发现异常，以及抽检电缆沟、排管工井等电缆通道时，应重点检查通道结构本体和内部设施是否完好，通道内有无可燃物、杂物堆积，是否存在积水等隐患。项目实施过程中，做好影像资料的收集。2、电缆通道隐患排查和治理2.1要建立健全电缆通道隐患排查和治理长效工作机制，明确管理职责，明晰管理界面，规范工作流程，加强分工协作，实现电缆通道隐患的全过程闭环管理。2.2电缆通道的隐患防控要坚持预防和治理相结合。对新建通道要严把验收关，确保达标投产。对现有通道要加大隐患排查和治理力度，积极开展状态评价，制定隐患通道的治理策略和年度计划，并结合通道巡检情况动态调整季度、月度治理计划，及时消除各类隐患。2.3电缆通道的隐患主要包括火灾、外力破坏、非法侵入、通道运行温度过高和渗漏水等。隐患排查的方式主要包括人工巡视、检测和在线监测。2.4消除电缆通道各类火灾隐患，应及时清除电缆通道沿线及内部的各类易燃物，保持通道整洁、畅通。对通道内非阻燃缆线、充油电缆应采取封、堵、涂、隔、包、埋沙等有效防火措施。应进一步加强通道内明火作业审批手续的管理，落实各项消防安全保障措施，重要通道及重点部位应配备火灾自动报警和自动灭火设施。2.5消除电缆通道外力破坏隐患，应加强与市政建设部门的信息沟通，密切关注通道周边各类施工情况。及时评估老旧通道主体结构的承载能力，发现地面沉降、地下水冲蚀、承重过大等情况时，要检测通道周围土层的稳定性，发现异常应及时加固，必要时对通道进行改造或迁移。2.6消除电缆通道非法侵入隐患，应进一步加强电缆通道进出口和工井管理，及时修复或更换破损井盖、盖板等附属设施，完善电缆通道监控和报警措施，并及时撤除通道内退运缆线。2.7消除电缆通道运行温度过高隐患，应进一步改善电缆通道的通风散热条件或采取其他有效降温措施，重要通道及重点部位应配置温度监测及报警装置。2.8消除电缆隧道渗漏水和电缆沟积水隐患，应不断完善对通道沿线管口、渗漏点的防水封堵等措施，加强通道排水系统的运行管理，及时排除通道内积水。3、电缆终端站内大门、围墙、铁丝网、技防装备等防盗设施缺失、损坏、老化检查所有电缆终端站内大门、围墙、铁丝网、技防装备等防盗设施是否齐全，是否有防盗设施损坏、老化现象，如果有类似情况及时报告运...
