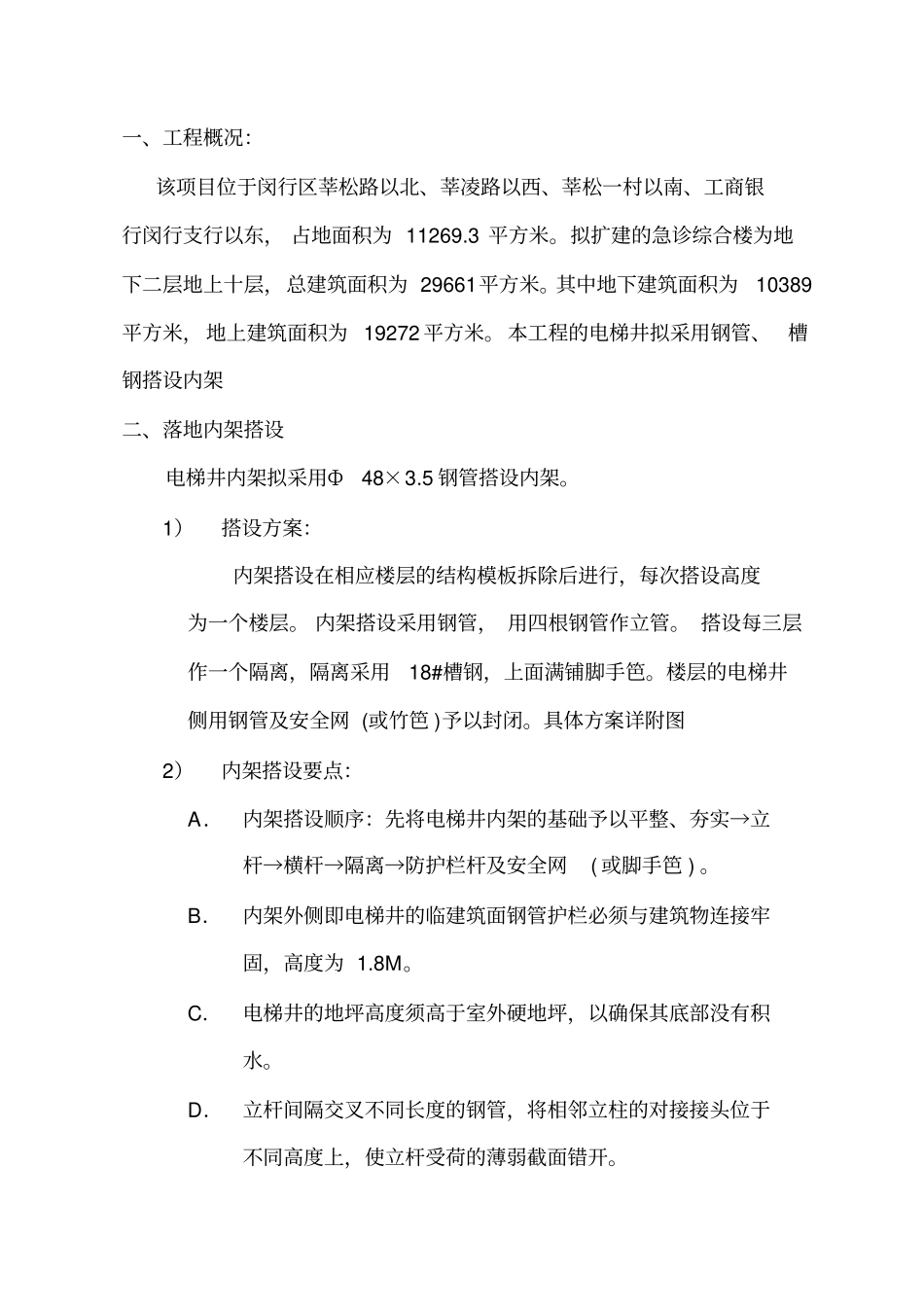

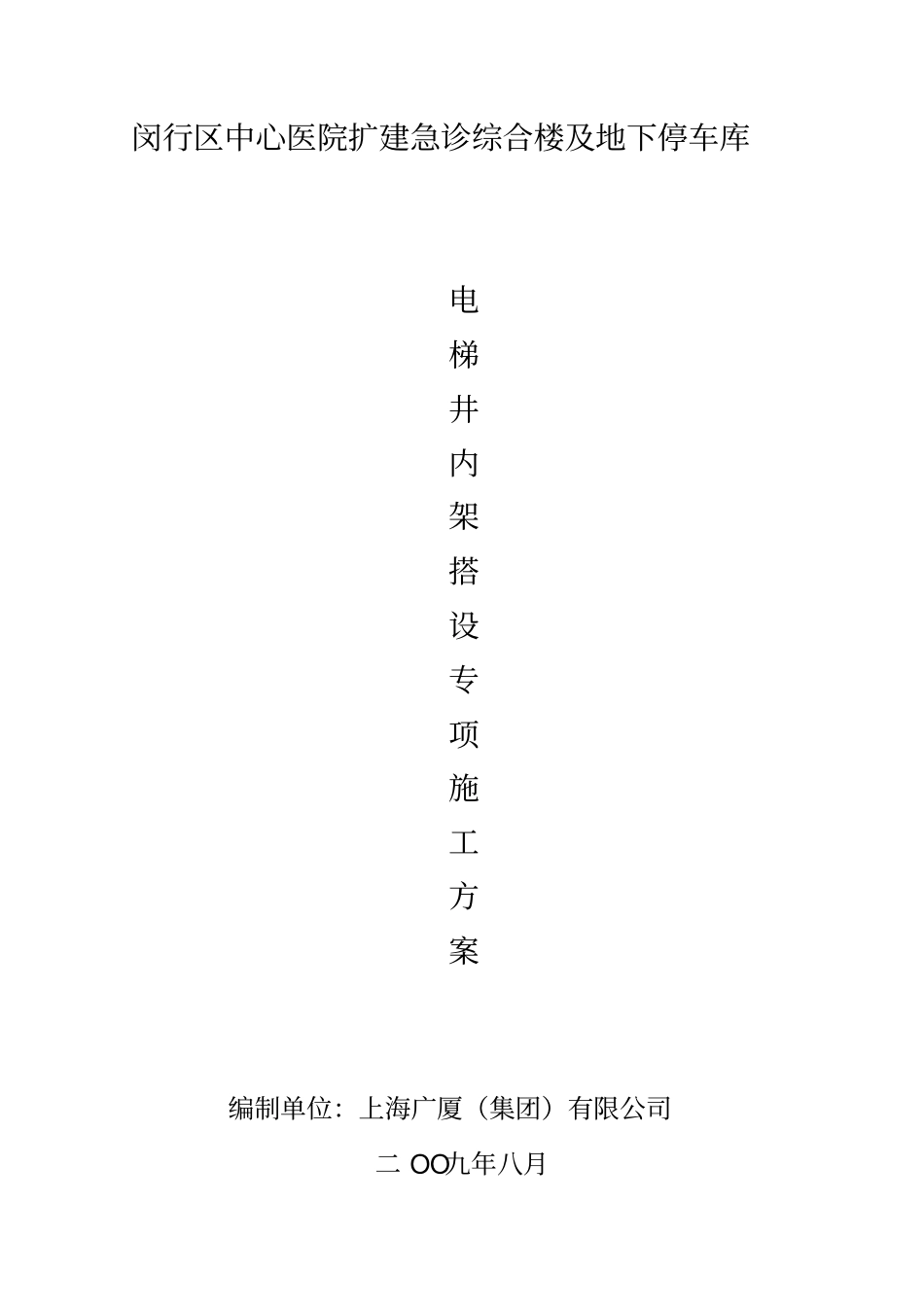

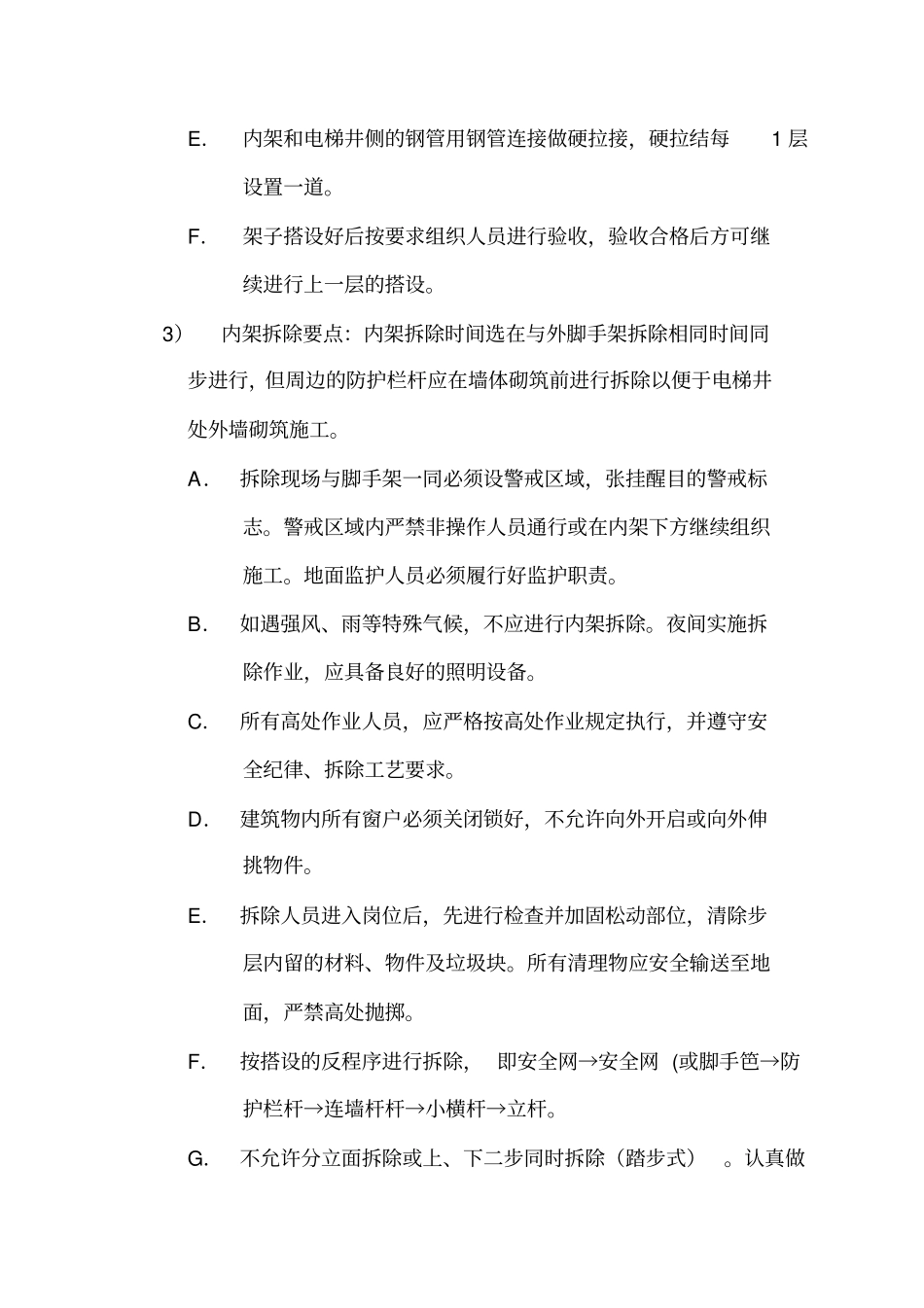

闵行区中心医院扩建急诊综合楼及地下停车库电梯井内架搭设专项施工方案编制单位：上海广厦（集团）有限公司二OO九年八月一、工程概况：该项目位于闵行区莘松路以北、莘凌路以西、莘松一村以南、工商银行闵行支行以东，占地面积为11269.3平方米。拟扩建的急诊综合楼为地下二层地上十层，总建筑面积为29661平方米。其中地下建筑面积为10389平方米，地上建筑面积为19272平方米。本工程的电梯井拟采用钢管、槽钢搭设内架二、落地内架搭设电梯井内架拟采用Ф48×3.5钢管搭设内架。1）搭设方案：内架搭设在相应楼层的结构模板拆除后进行，每次搭设高度为一个楼层。内架搭设采用钢管，用四根钢管作立管。搭设每三层作一个隔离，隔离采用18#槽钢，上面满铺脚手笆。楼层的电梯井侧用钢管及安全网(或竹笆)予以封闭。具体方案详附图2）内架搭设要点：A．内架搭设顺序：先将电梯井内架的基础予以平整、夯实→立杆→横杆→隔离→防护栏杆及安全网(或脚手笆)。B．内架外侧即电梯井的临建筑面钢管护栏必须与建筑物连接牢固，高度为1.8M。C．电梯井的地坪高度须高于室外硬地坪，以确保其底部没有积水。D．立杆间隔交叉不同长度的钢管，将相邻立柱的对接接头位于不同高度上，使立杆受荷的薄弱截面错开。E．内架和电梯井侧的钢管用钢管连接做硬拉接，硬拉结每1层设置一道。F．架子搭设好后按要求组织人员进行验收，验收合格后方可继续进行上一层的搭设。3）内架拆除要点：内架拆除时间选在与外脚手架拆除相同时间同步进行，但周边的防护栏杆应在墙体砌筑前进行拆除以便于电梯井处外墙砌筑施工。A．拆除现场与脚手架一同必须设警戒区域，张挂醒目的警戒标志。警戒区域内严禁非操作人员通行或在内架下方继续组织施工。地面监护人员必须履行好监护职责。B．如遇强风、雨等特殊气候，不应进行内架拆除。夜间实施拆除作业，应具备良好的照明设备。C．所有高处作业人员，应严格按高处作业规定执行，并遵守安全纪律、拆除工艺要求。D．建筑物内所有窗户必须关闭锁好，不允许向外开启或向外伸挑物件。E．拆除人员进入岗位后，先进行检查并加固松动部位，清除步层内留的材料、物件及垃圾块。所有清理物应安全输送至地面，严禁高处抛掷。F．按搭设的反程序进行拆除，即安全网→安全网(或脚手笆→防护栏杆→连墙杆杆→小横杆→立杆。G．不允许分立面拆除或上、下二步同时拆除（踏步式）。认真做到一步一清，一杆一清。H．所有连墙杆、隔排措施、登高措施必须随内架步层拆除同步进行下降不准先行拆除。I．所有杆件与扣件在拆除时应分离，不允许杆件上附着扣件输送地面或两杆同时拆下输送地面。J．所有隔离用九夹板(或脚手笆)拆除，应自外向里竖立、防止自里向外翻起后，板(笆)面垃圾物件直接从高处堕落伤人。K．内架内使用电焊、气割工艺时，应严格按照国家特殊工种的要求和消防规定执行。增派专职人员，配备灭火器材，防止火星和切割物溅落。严禁无证动火。L．当日完工后，应仔细检查岗位周围情况，如发现留有隐患的部位，应及时进行修复或继续完成至一个程序、一个部位的结束，方可撤离岗位。M．输送至地面的所有杆件等物件，应按类堆放整理。
