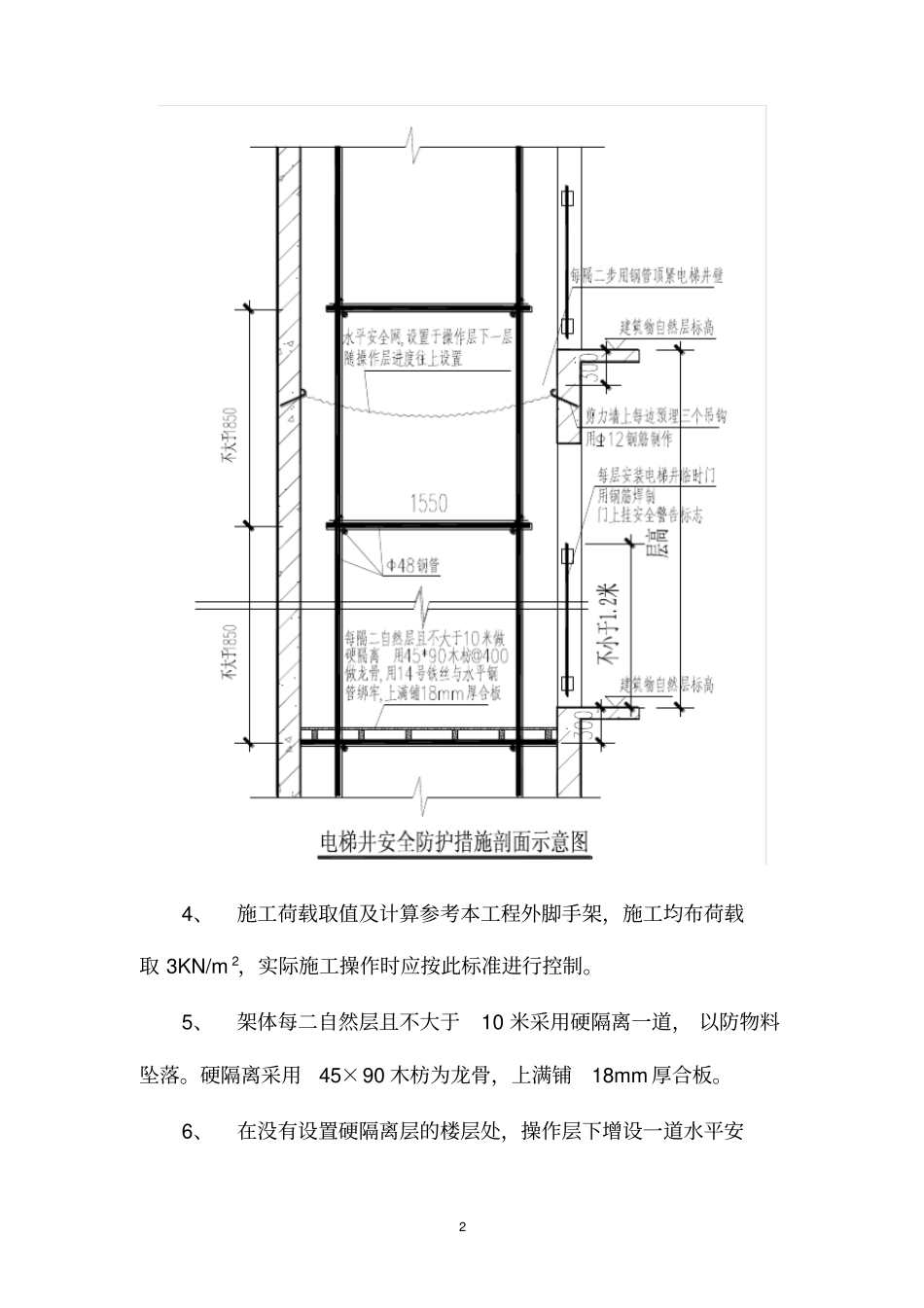

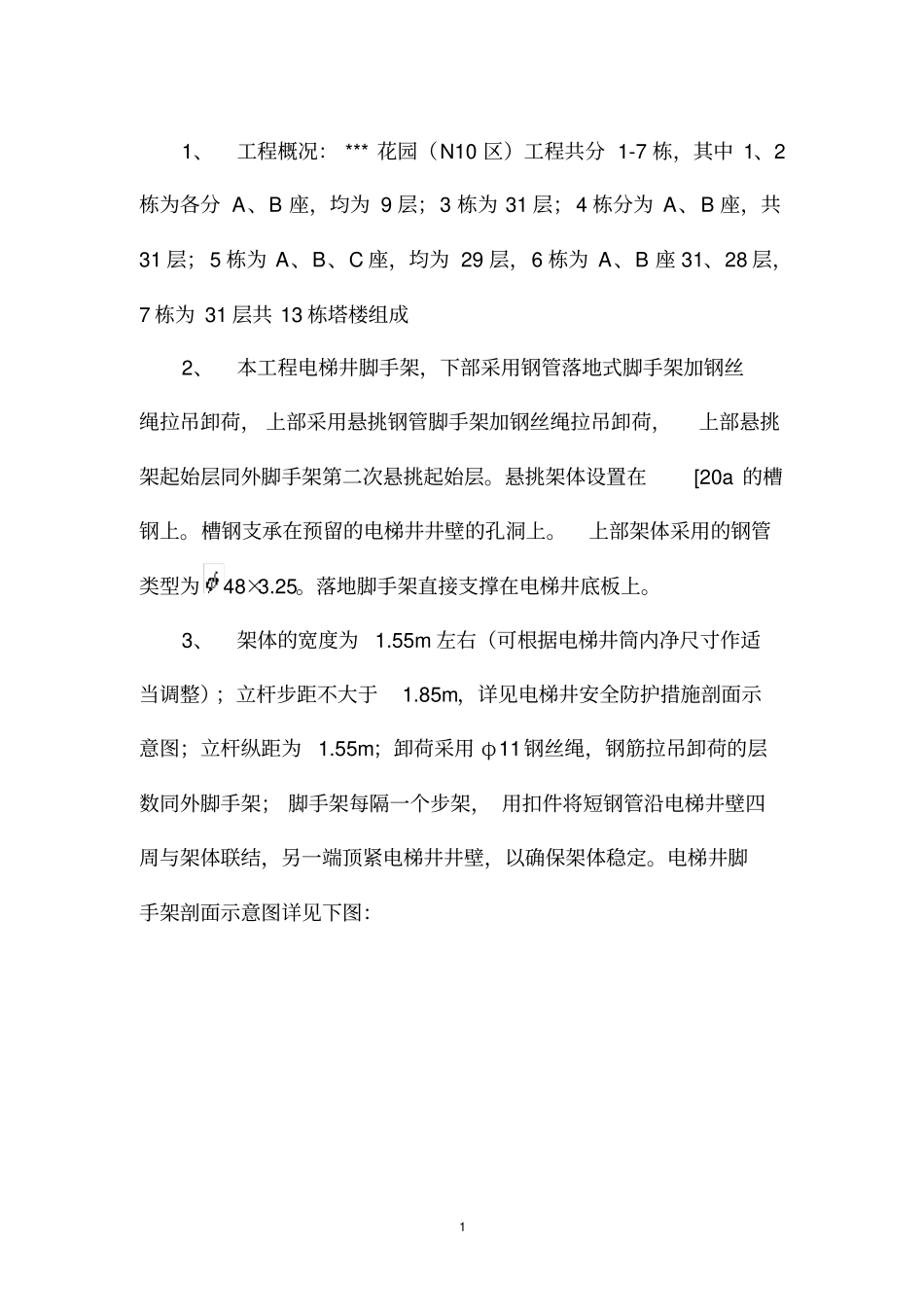

11、工程概况：***花园（N10区）工程共分1-7栋，其中1、2栋为各分A、B座，均为9层；3栋为31层；4栋分为A、B座，共31层；5栋为A、B、C座，均为29层，6栋为A、B座31、28层，7栋为31层共13栋塔楼组成2、本工程电梯井脚手架，下部采用钢管落地式脚手架加钢丝绳拉吊卸荷，上部采用悬挑钢管脚手架加钢丝绳拉吊卸荷，上部悬挑架起始层同外脚手架第二次悬挑起始层。悬挑架体设置在[20a的槽钢上。槽钢支承在预留的电梯井井壁的孔洞上。上部架体采用的钢管类型为48×3.25。落地脚手架直接支撑在电梯井底板上。3、架体的宽度为1.55m左右（可根据电梯井筒内净尺寸作适当调整）；立杆步距不大于1.85m，详见电梯井安全防护措施剖面示意图；立杆纵距为1.55m；卸荷采用φ11钢丝绳，钢筋拉吊卸荷的层数同外脚手架；脚手架每隔一个步架，用扣件将短钢管沿电梯井壁四周与架体联结，另一端顶紧电梯井井壁，以确保架体稳定。电梯井脚手架剖面示意图详见下图：24、施工荷载取值及计算参考本工程外脚手架，施工均布荷载取3KN/m2，实际施工操作时应按此标准进行控制。5、架体每二自然层且不大于10米采用硬隔离一道，以防物料坠落。硬隔离采用45×90木枋为龙骨，上满铺18mm厚合板。6、在没有设置硬隔离层的楼层处，操作层下增设一道水平安3全网，随操作层往上移动。详见电梯井安全防护措施剖面示意图。7、在搭设或拆架前，应制订出作业计划并进行安全技术交底后，方可实施。8、每个楼层电梯井的出口处，必须采用不小于1.2m高的门扇封牢，以防人员随意进入。9、电梯井作为安全重点进行监控，每周不小于2次检查。10、脚手架搭设的工艺流程为：定位设置→立杆→横杆→铺隔离层（或水平安全网）。11、拆架程序应遵守由上而下，先搭后拆的原则，即先拆隔离层，而后拆横杆、立杆等，严禁上下同时作业。12、扣件的紧固程度应在40～65N·m，对接扣件的抗拉承载力为3KN。扣件上螺栓保持适当的拧紧程度。直角扣件安装时开口不得向下，以保证安全。13、各杆件端头伸出扣件盖板边缘的长度不应小于100mm。14、脚手架钢管采用φ48的标准钢管，壁厚3.25mm。无严重锈蚀、弯曲、压扁或裂缝，在搭设前对钢管进行检查、防锈处理。扣件必须符合标准要求，不得有裂纹、变形、气孔、滑丝、砂眼等影响使用的缺陷。15、严禁将外径不同规格的钢管混合使用。416、搭设或拆除工作均必须由二人或二人以上进行，严禁一人单独作业，同时搭设过程中统一指挥、上下呼应、动作协调、严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。17、电梯井脚手架每支搭一层，须经验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。18、应定期检查脚手架，发现问题和隐患，必须在施工作业前及时维修加固，使之坚固稳定，以确保施工安全。19、操作人员应严格执行高空作业的要求，并戴好安全帽，穿好防滑鞋等。20、在拆架时，不得随意中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。21、每天拆架下班时，不应留下隐患部位。22、所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。23、所有的模板、方木、钢管、扣件，应向自然楼层搬运，以防拆除物件从高处坠落伤人，严禁从高空抛掷。24、根据电梯井脚手架施工的特殊性，施工时必须落实以下安全措施：5（1）进入施工现场的人员必须戴好安全帽并扣紧帽扣，悬空作业时系好安全带，穿好防滑鞋等，现场严禁吸烟。（2）严禁酒后上架作业，施工操作时要集中精力、禁止嬉笑打闹。（3）脚手架搭设人员必须持证上岗，并定期体检，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。（4）脚手架验收合格后任何人不得擅自拆改，如需做局部拆改，须经项目部同意后由架子工操作。（5）在架子上的作业人员不得随意拆动脚手架的所有支撑拉接点和脚手板，以及扣件绑扎扣等所有架子部件。（6）拆除架子若使用气焊气割时，必须派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。（7）使用的工具要放在工具袋内，或以细绳栓住工具的一头，另一端系于腰间，以防掉落伤人；登高要穿防滑鞋，袖...
