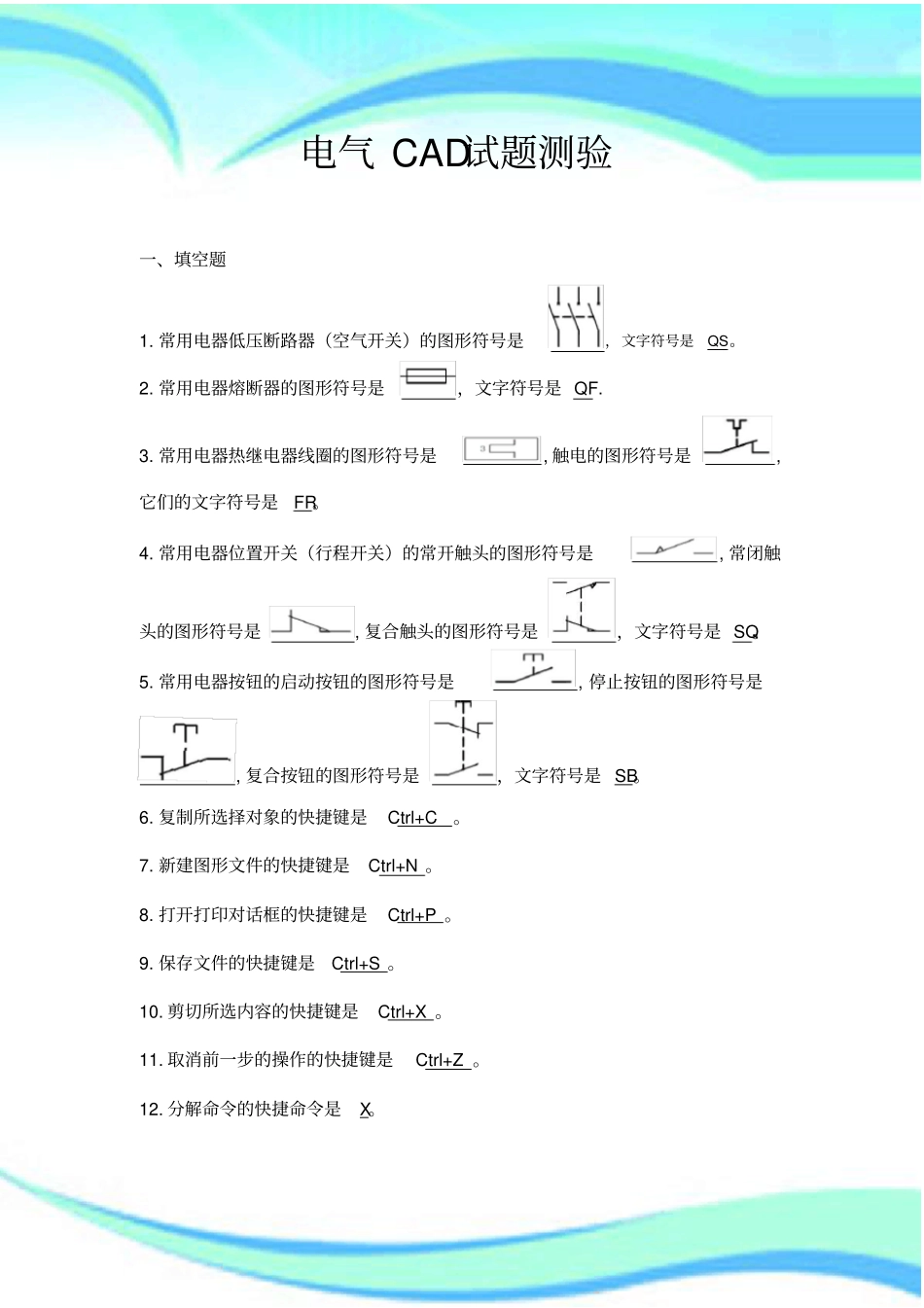

电气CAD试题考试————————————————————————————————作者：————————————————————————————————日期：电气CAD试题测验一、填空题1.常用电器低压断路器（空气开关）的图形符号是，文字符号是QS。2.常用电器熔断器的图形符号是，文字符号是QF.3.常用电器热继电器线圈的图形符号是,触电的图形符号是,它们的文字符号是FR。4.常用电器位置开关（行程开关）的常开触头的图形符号是,常闭触头的图形符号是,复合触头的图形符号是，文字符号是SQ。5.常用电器按钮的启动按钮的图形符号是,停止按钮的图形符号是,复合按钮的图形符号是，文字符号是SB。6.复制所选择对象的快捷键是Ctrl+C。7.新建图形文件的快捷键是Ctrl+N。8.打开打印对话框的快捷键是Ctrl+P。9.保存文件的快捷键是Ctrl+S。10.剪切所选内容的快捷键是Ctrl+X。11.取消前一步的操作的快捷键是Ctrl+Z。12.分解命令的快捷命令是X。二、选择题1.绘制圆弧命令的快键命令方式是(B)A.CB.AC.DD.B2.打开块定义对话框的快捷键命令方式是（D）A.CB.AC.DD.B3.打断命令的快捷键命令方式是（D)A.CRB.ARC.DRD.BR4.画圆命令的快捷键命令方式是（A）A.CB.AC.DD.B5.复制命令的快捷键命令方式是（A）A.COB.AOC.DOD.BO6.旋转命令的快捷键命令方式是（C)A.POB.EOC.ROD.FO7.文本输入的快捷键命令方式是（C）A.NB.YC.TD.U8.修剪命令的快捷键命令方式是（C）A.NRB.YRC.TRD.UR9.移动命令的快捷键命令方式是(B)A.OB.MC.HD.J10.偏移命令的快捷键命令方式是（A）A.OB.MC.HD.J三、问答题1.请画出接触器各部分的图形符号、文字符号以及速度继电器常开、常闭俩触头的图形符号和文字符号。接触器：线圈---；KM速度继电器：常开触头---；KS主触头---；KM常闭触头---;KS常开辅助触头---；KM常闭辅助触头---;KM2.请画出中间继电器、欠电压继电器、过电流继电器、欠电流继电器、时间继电器的各部分图形符号及文字符号。中间继电器：线圈---；KA欠压继电器：线圈---；KV过流继电器：线圈---；KI欠电流继电器：线圈---；KI常开触头---；与之前的继电器线圈符号一致常闭触头---；与之前的继电器线圈符号一致通电延时继电器：线圈---;KT常开延时闭合触头---；KT常闭延时打开触头---;KT断电延时继电器:线圈---；KT常闭延时闭合触头---；KT常开延时打开触头---；KT3、打开/关闭图层有什么作用？能在关闭的图层上绘图吗？答:可以根据需要将这些元素分别放置于不同图层，并通过图层的管理使图形的各种信息清晰、有序，便于观察，而且也会给图形的编辑、修改和输出带来方便。不能在关闭的图层上绘图。4.如何将一个图层上的对象移动到指定图层？何种情况下不能移动当前对象？答：单击需要改动的图形对象，然后在“图层”工具栏的图层控制下拉列表框中的选择一个层名，选中的所有对象就转移到所选图层中。当图层被锁定或冻结的时候无法进行移动。5.如何删除图层？什么图层不可删除？答：打开“图层特性管理器”对话框，在图层列表中选定要删除的图层然后单击“删除”按钮即可。0图层、Defpoints层、包含对象的图层和当前层、依赖外部参照的图层、局部打开图形中的图层。6.如何改变图层颜色和线型？答：单击“图层特性管理器”中的某个图层颜色框字符将会出现“选择颜色”对话框，移动光标选择颜色，单击“确定”即可。单击“图层特性管理器”中的某个图层线型框字符将会出现“选择线型”对话框，单击加载按钮，在“加载或重载线型”列表框中选择一种线型，单击“确定”按钮即可。7.分解命令可以分解何种图形对象？答：可以将整体结合的图形或是以“块”的形式出现的图形进行分解，但也有一些图形不能被分解，例如圆、圆弧、直线等单个基础图形无法分解。8.定义好的块可以修改吗？如何修改？答：可以。可以用分解命令将已经创建的块全部分解，在将块打散重新编辑；如果是要删除创建的块，可输入快捷命令“PU”选择想要清理的块的名称。9.单行文字输入和多行文字输入有什么区别？答：当用单行文字进行编辑并换行后，最终输出的每一行都会变成彼此独立的另一行，而用多行文字输入时就不会有这个限制了，文字都将在一个文...
