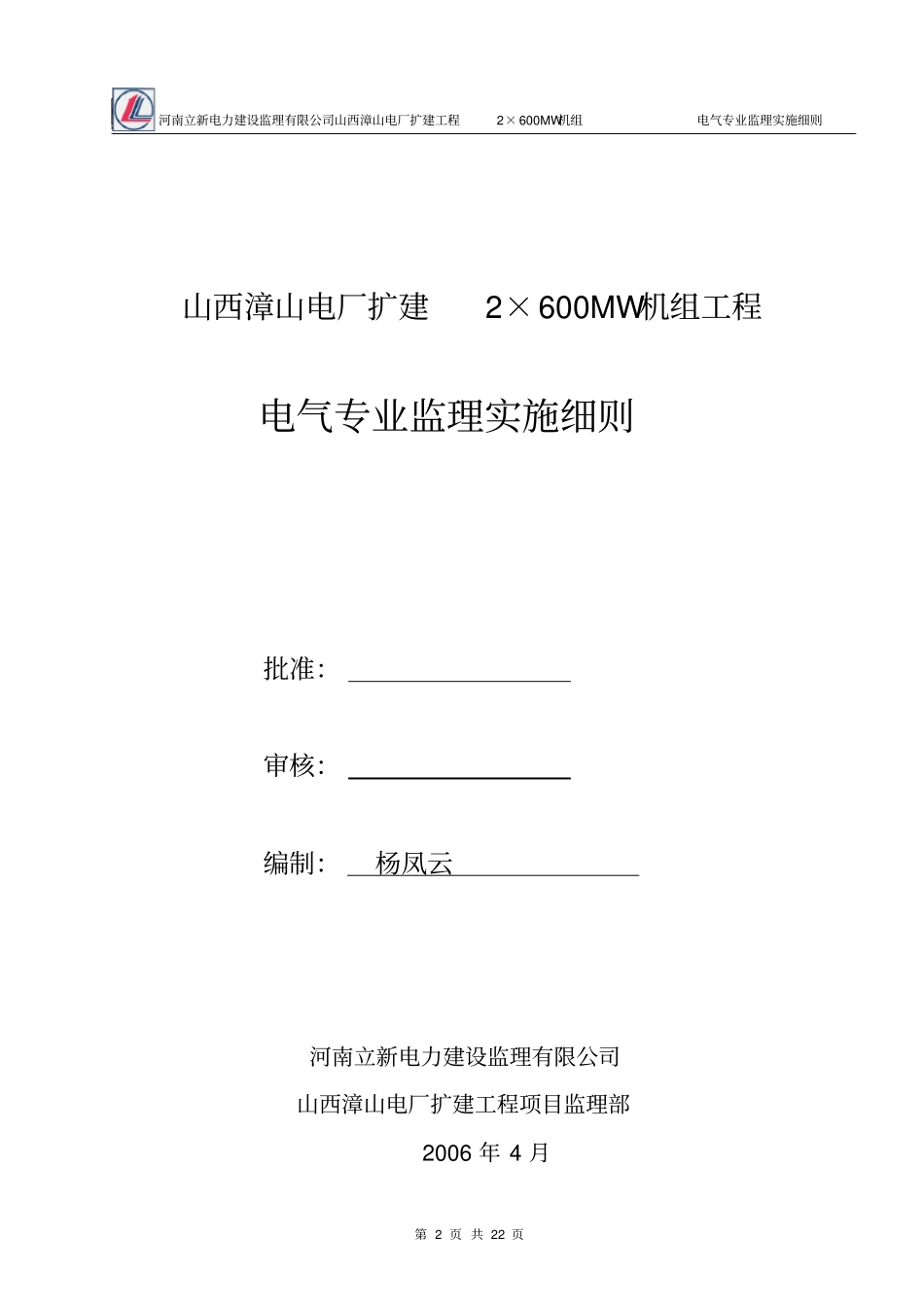

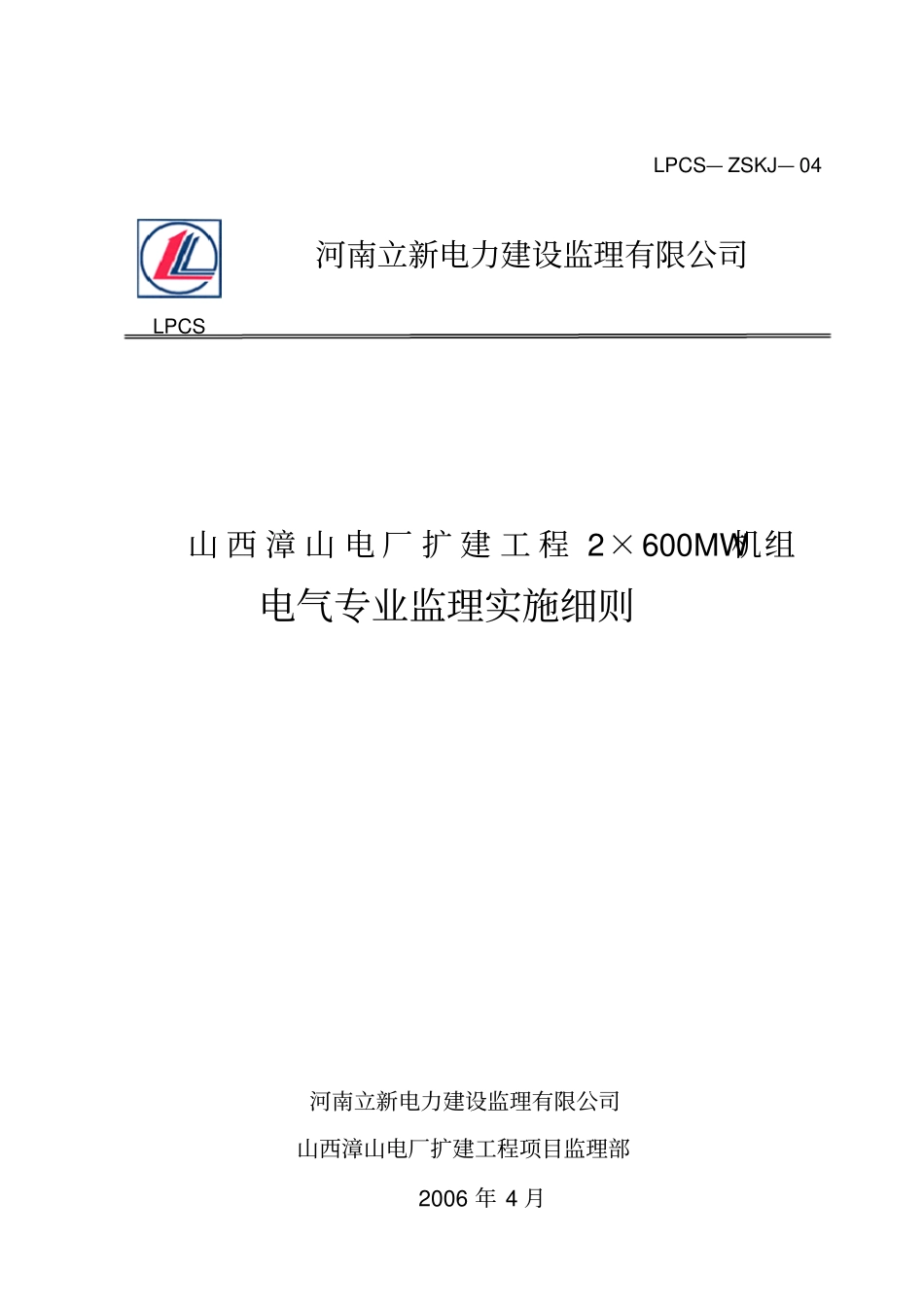

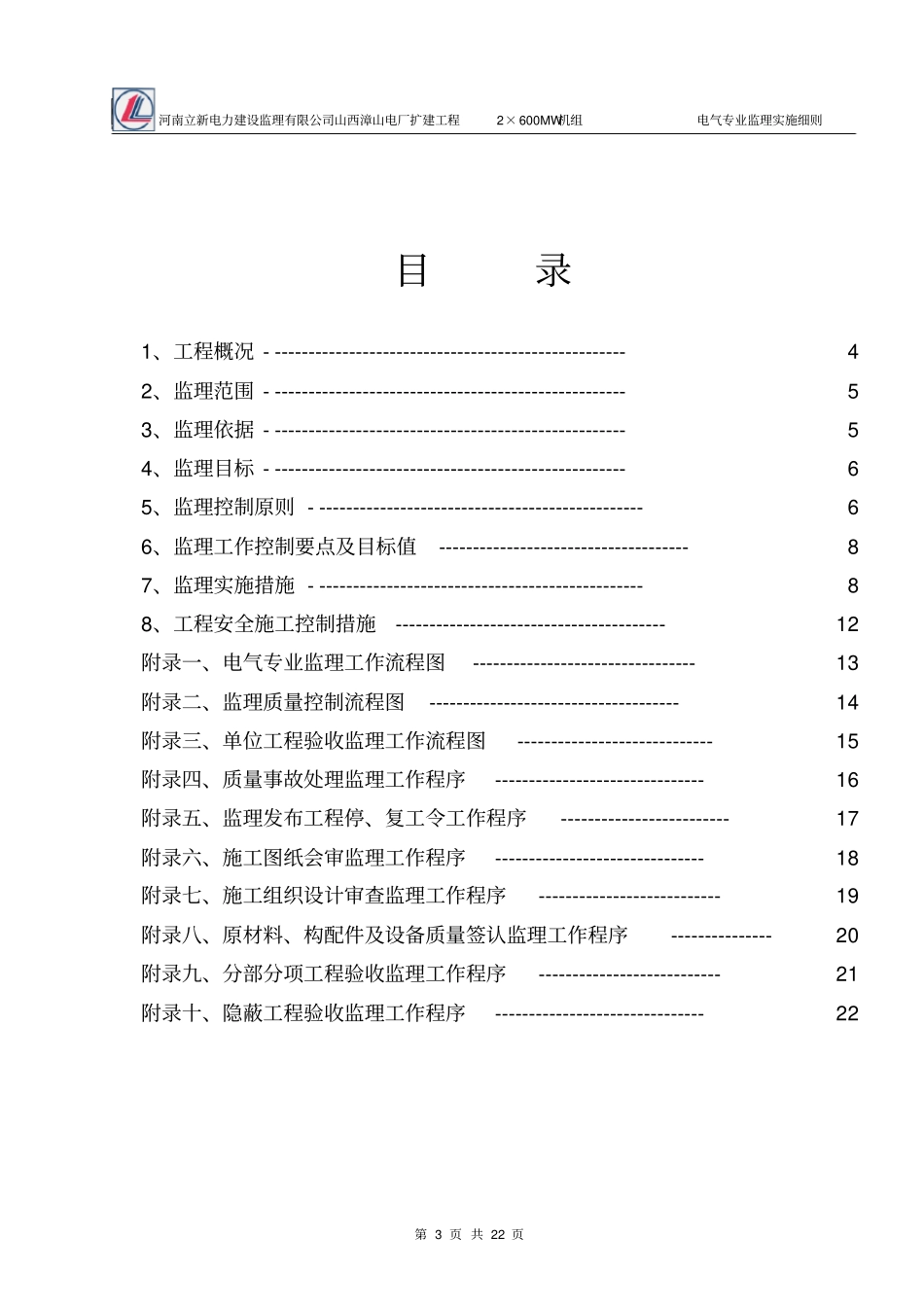

LPCS—ZSKJ—04河南立新电力建设监理有限公司LPCS山西漳山电厂扩建工程2×600MW机组电气专业监理实施细则河南立新电力建设监理有限公司山西漳山电厂扩建工程项目监理部2006年4月第2页共22页河南立新电力建设监理有限公司山西漳山电厂扩建工程2×600MW机组电气专业监理实施细则山西漳山电厂扩建2×600MW机组工程电气专业监理实施细则批准：审核：编制：杨凤云河南立新电力建设监理有限公司山西漳山电厂扩建工程项目监理部2006年4月第3页共22页河南立新电力建设监理有限公司山西漳山电厂扩建工程2×600MW机组电气专业监理实施细则目录1、工程概况-----------------------------------------------------42、监理范围-----------------------------------------------------53、监理依据-----------------------------------------------------54、监理目标-----------------------------------------------------65、监理控制原则-------------------------------------------------66、监理工作控制要点及目标值-------------------------------------87、监理实施措施-------------------------------------------------88、工程安全施工控制措施----------------------------------------12附录一、电气专业监理工作流程图---------------------------------13附录二、监理质量控制流程图-------------------------------------14附录三、单位工程验收监理工作流程图-----------------------------15附录四、质量事故处理监理工作程序-------------------------------16附录五、监理发布工程停、复工令工作程序-------------------------17附录六、施工图纸会审监理工作程序-------------------------------18附录七、施工组织设计审查监理工作程序---------------------------19附录八、原材料、构配件及设备质量签认监理工作程序---------------20附录九、分部分项工程验收监理工作程序---------------------------21附录十、隐蔽工程验收监理工作程序-------------------------------22第4页共22页河南立新电力建设监理有限公司山西漳山电厂扩建工程2×600MW机组电气专业监理实施细则电气专业监理实施细则1、工程概况1.1本项目主机组为亚临界中间一次再热单元式空冷燃煤汽轮发电机组。1.2电气主接线：发电机—变压器组单元接线。1.2.1发电机为上海汽轮发电机有限公司生产有三相同步汽轮发电机，型号为QFSN-600-2（水氢氢）。额定功率600MW，额定转速3000rpm、额定电流19245A，额定电压20kV、额定频率50Hz功率因数0.9滞后，相数3励磁方式，静止可控硅自并激励磁。1.2.2主变压器：容量3×240MVA，额定电压550±2×2.5%/20kV，冷却方式：强油循环风冷。1.2.3发电机—主变压器组以500kV接入系统。两台机组均以发电机－变压器组单元方式接入500kV配电装置，500kV本期两回出线长治一、长治二输送到500kV长治开闭所。1.2.4500kV电气接线：500kV接线采用一个半断路器接线，每回发变组进线和1回500kV出线分别接入一个完整串，共2个完整串，设进、出线隔离开关；远期2回发变组进线分别接入1个完整串，最终组成3个完整串，共6回进出线。1.2.5500kV母线采用￠250/230铝镁硅合金6063母线，采用悬吊式结构。1.3厂用电系统，高压厂用电压采用10kV，每台机设一台63/35-35MVA无载调压分裂结构高厂变及两段10kV工作母线，两台机设两台25MVA无载调压双卷变作为高压公用变，电源均从发电机主回路支接。两台机设一台有载调压分裂结构起动/备用变，容量为63/35-35MVA。第5页共22页河南立新电力建设监理有限公司山西漳山电厂扩建工程2×600MW机组电气专业监理实施细则1.4断路器设备选型：500kV系统，断路器选用瓷柱式、双断口六氟化硫断路器。10kV工作段采用真空断路器和高压熔断器和真空接触器（F-C）回路柜组合方式。1.5发电机出线采用全连式分相封闭母线。10KV工作电源，备用电源接线采用共箱封闭母线。2、监理范围1.3本工程为2×600MW空冷燃煤机组，为河南立新监理有限公司监理范围。1.4根据同业主签订的监理服务合同规定进行监理服务。1.5#3、#4机组电气装置，500kV开关站间隔电气装置及3#、4#机...
