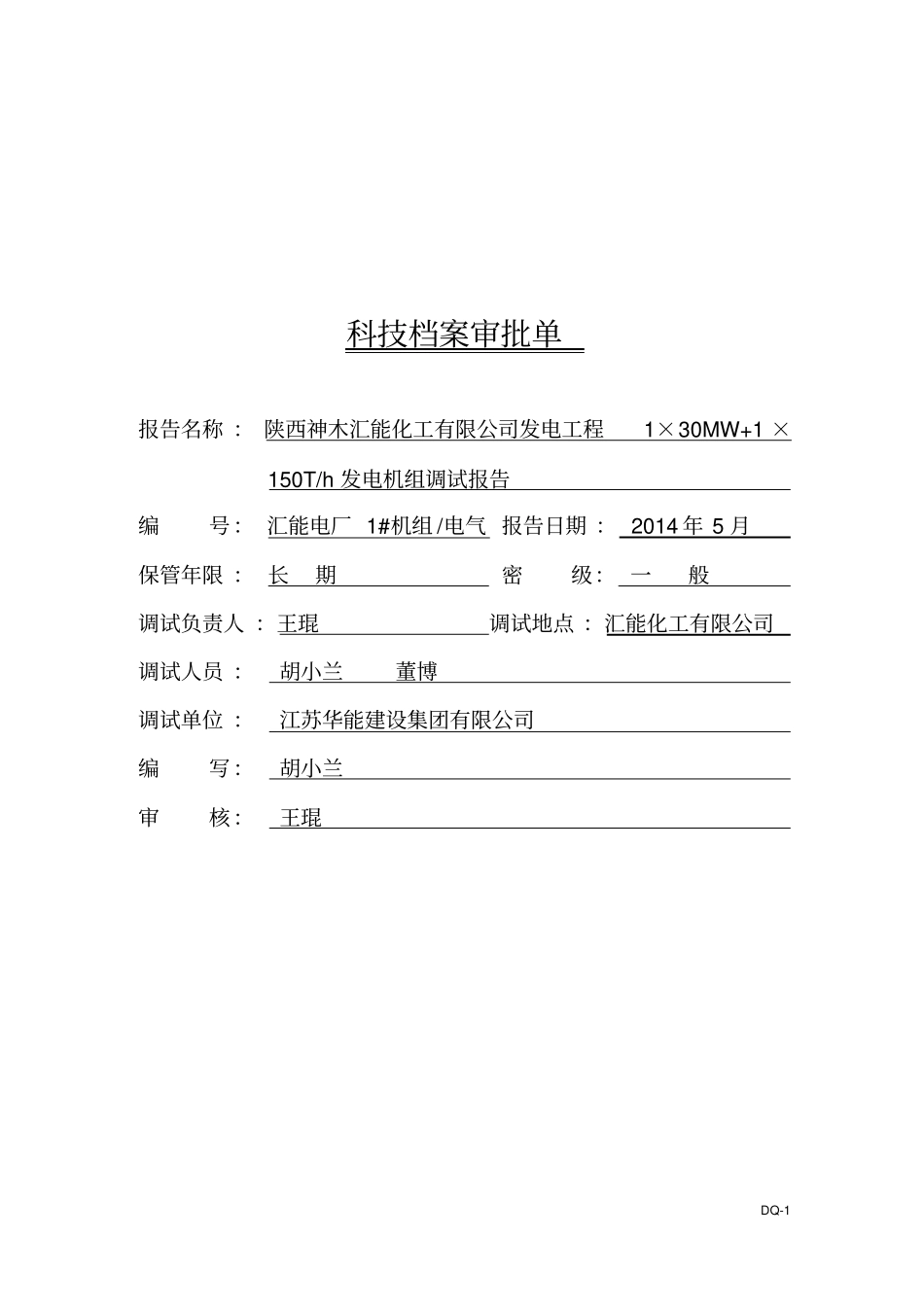

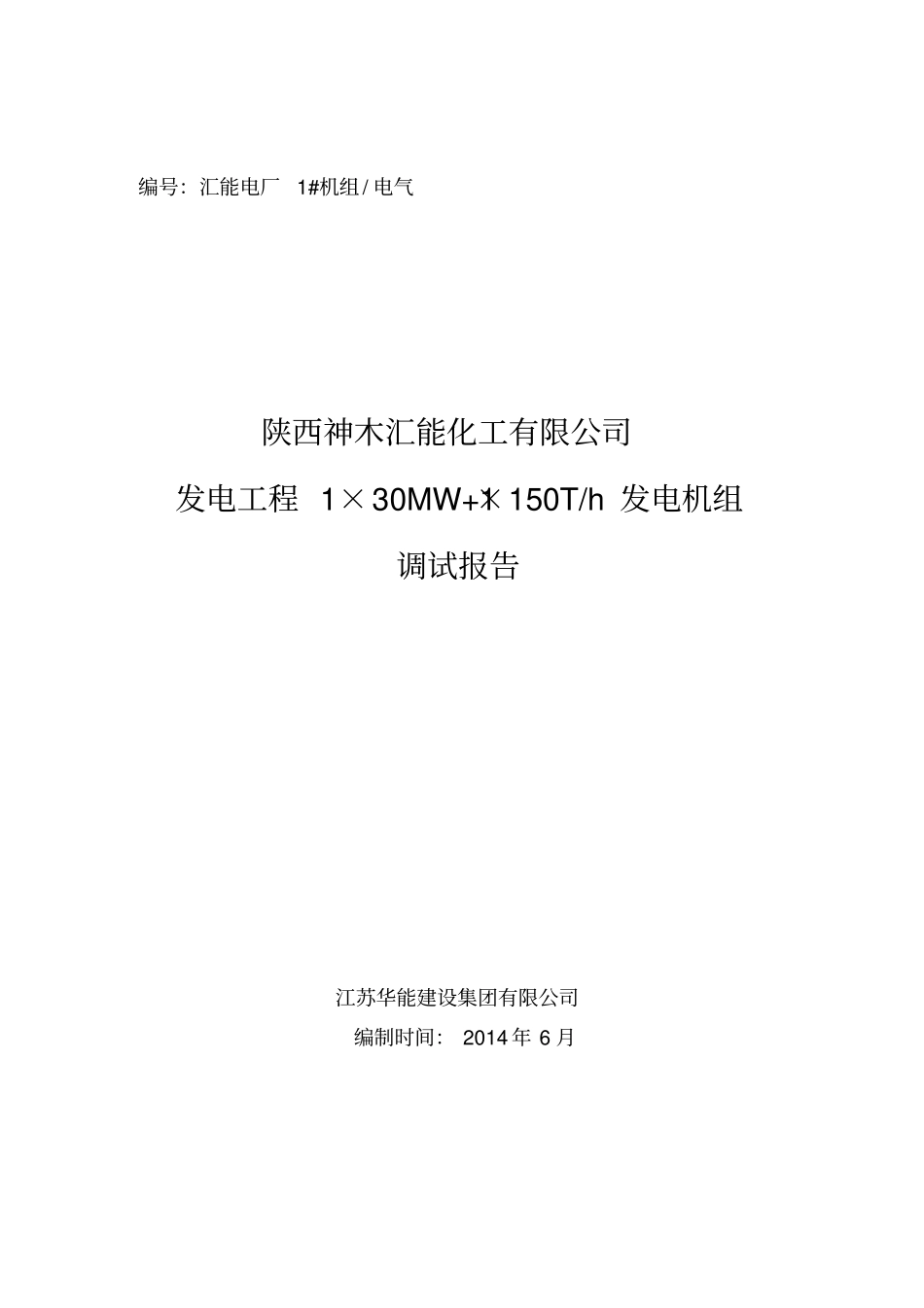

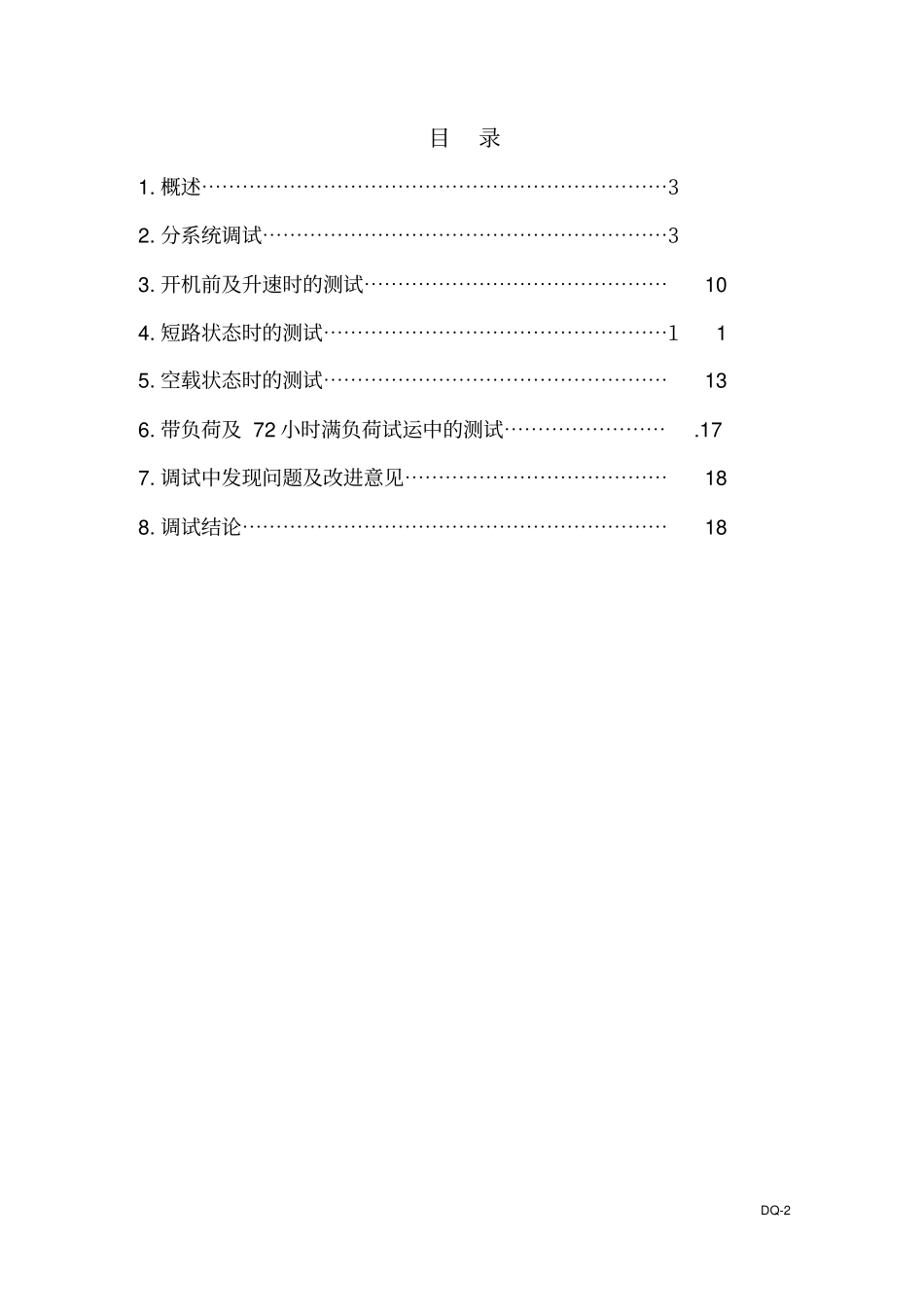

编号：汇能电厂1#机组/电气陕西神木汇能化工有限公司发电工程1×30MW+1×150T/h发电机组调试报告江苏华能建设集团有限公司编制时间：2014年6月DQ-1科技档案审批单报告名称：陕西神木汇能化工有限公司发电工程1×30MW+1×150T/h发电机组调试报告编号：汇能电厂1#机组/电气报告日期：2014年5月保管年限：长期密级：一般调试负责人：王琨调试地点：汇能化工有限公司调试人员：胡小兰董博调试单位：江苏华能建设集团有限公司编写：胡小兰审核：王琨DQ-2目录1.概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.分系统调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33.开机前及升速时的测试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯104.短路状态时的测试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯115.空载状态时的测试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯136.带负荷及72小时满负荷试运中的测试⋯⋯⋯⋯⋯⋯⋯⋯.177.调试中发现问题及改进意见⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯188.调试结论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18DQ-31、概述：陕西神木汇能化工有限公司发电工程，发电机、主变压器及厂用电系统的单体试验、分系统及整套启动调试，由江苏华能建设集团有限公司负责。在业主、安装、监理等有关各方的大力协作配合下，于2014年3月15日完成发电系统倒送电，经5月1日至8日发电系统空负荷测试，于2014年5月9日1时52分并网发电，于6月10日完成满负荷连续72小时试运，又接着完成了24小时试运，后即转入商业运行。在本报告中，列举出各项分系统、整套调试、检验的详细数据，并作了逐项分析、判断，得出明确结论。凡有出厂数据可供对比者（如发电机空载、短路特性）均一一对比分析。各测试、检验项目（如极性、绝缘电阻、相序、电压、电流、差流、残压、轴压、灭磁、同期、励磁、联锁、传动、保护、信号、手自切换等）均达到了合格，良好的要求。通过满负荷的连续考验，几次开停、并网，各一、二次设备及其保护、信号、仪表等均良好，无异、未出现放电、过热、误动、拒动、错发信号等。达到了机组投入商业运行要求。2、分系统调试2.1发电机控制、保护、信号回路传动试验2.1.1控制及信号回路传动试验：（1）发电机出口开关动作分、合闸，指示灯指示正确，后备保护装置显示正常，综合控制系统能发出与之对应的信号。（2）在同期屏动作合闸时，各同期开关位置正确，并且合闸回路闭锁可靠。（3）发电机出口开关柜隔离刀控制可靠，信号正确。2.1.2保护及信号回路传动试验（1）差动保护（整定值：纵差4In）纵差保护：模拟差动保护动作，装置参数显示正确，保护动作能可靠跳开主开关及灭磁开关，综合控制系统能发出与之对应的信号。（2）后备保护（整定值：过流4.7A过负荷：3.78A过压137V）过电流保护、过电压保护、过负荷保护：模拟各保护动作，装置参数显示正确，保护动作可靠，并且过流及过压保护动作跳开主开关及灭磁开关，综合控制系统能发出与DQ-4之对应的信号。（3）接地保护（整定值:3U0定子接地10V准确发信,转子一点接地8KΩ,转子两点接地位置变化定值8%）定子接地保护、转子一点接地保护、转子两点接地保护：模拟各保护动作，装置参数显示正确，保护动作可靠，并且转子两点接地保护动作跳开主开关及灭磁开关，综合控制系统能发出与之对应的信号。2.1.3分析结论：符合设计运行要求（1）经检查、试验，确认发电机开关就地合、分闸；远方同期闭锁合闸及保护屏分闸的控制回路，均能可靠、正确动作，且有对应灯光指示和后备保护装置及综合控制系统显示，符合设计和运行要求。（2）各保护（差动、过流、接地保护等）均能正确动作，有相应保护装置及综合控制系统显示，符合设计和运行要求。2.2励磁二次回路试验2.2.1调节屏操作试验1)机组未运行时合上直流电源开关2QS，220V直流向调节器供电，此时可用于调节器静态时的参数设置和试验；机组运行时，合上该开关，220V直流为调节器提供备用电源。2)机组达到额定转速，永磁发电机输出电压达到额定值时，合上交流电源开关1QS，永磁发电机向调节器提供工作电源。3)机组达到额定转速，调节器参数设定完成，机组具备投励时合上励磁输出开关通道A和励磁输...
