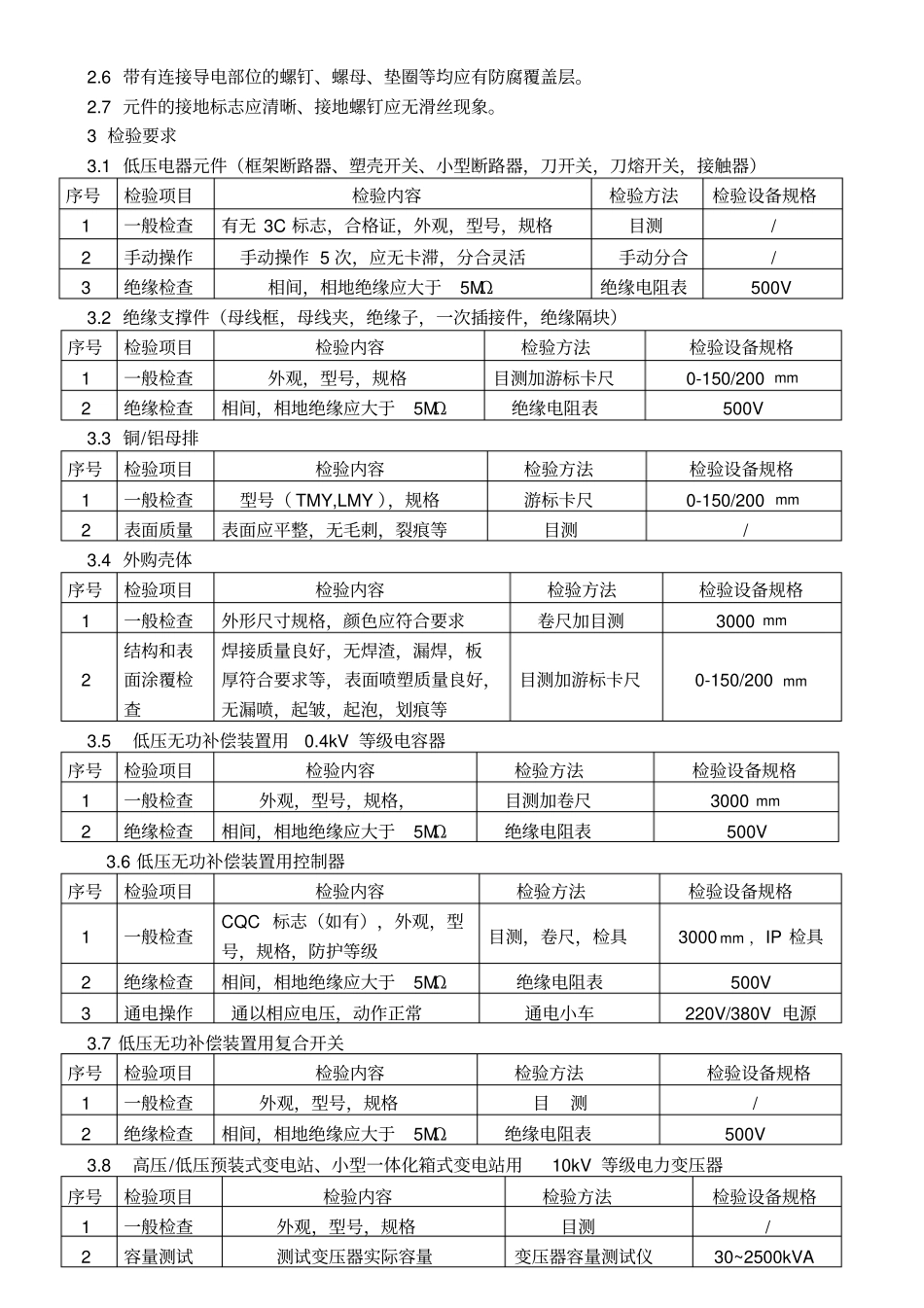

电器原件、材料（含关键元器件、材料）进厂检验规程1、总则本规程适用于本公司3C/CQC认证产品中采购的关键元器件和原材料入库前的进厂检验。1.1范围本细则规定了低压电器元件、绝缘支撑件、铜、铝母排、外购壳体、低压无功补偿装置用0.4kV等级电容器、低压无功补偿装置用控制器、低压无功补偿装置用复合开关、高压/低压预装式变电站用10kV等级电力变压器、10kV等级高压开关柜用真空断路器，负荷开关或负荷开关-熔断器组合电器、冷轧钢板的进厂检验内容。使进厂电器元件（外购、外协）质量得到控制，杜绝不合格品进厂入库，流入装配车间。1.2引用标准GB/T14048.1-2006《低压开关设备和控制设备第1部分总则》GB/T14048.2-2008《低压开关设备和控制设备低压断路器》GB/T14048.3-2002《低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》GB/T14048.4-2003《低压开关设备和控制设备机电式接触器和电动机起动器》GB/T14048.5-2008《低压开关设备和控制设备控制电路和开关元件第一部分机电式控制电路电器》GB5585.2-2005《电工用铜、铝及其合金母线第二部分：铜母线》JB8734.2-1998《额定电压450-750V及以下聚氯乙烯绝缘电缆电线和软线第2部分：固定布线用电缆电线》GB5023.2-2008《额定电压450∕750V及以下聚氯乙烯绝缘电缆第2部分：试验方法》GB13539.1-2002《低压熔断器的基本要求》JB/T10316-2002《低压成套开关设备和控制设备备用母线架》GB/T20641-2006《低压成套开关设备和控制设备空壳体的一般要求》GB/T12747.1-2004《标称电压1KV及以下交流电力系统用自愈式并联电容器第1部分：总则-性能、试验和定额-安全要求-安装和运行导则》GB/T12747.2-2004《标称电压1kV及以下交流电力系统用自愈式并联电容器第2部分：老化试验、自愈性试验和破坏试验》GB/T9663-1999《低压无功功率自动补偿控制器》GB3804-2004《3.6KV-40.5KV高压交流负荷开关》GB/T6451-2008《油浸式电力变压器技术参数和要求》GB/T708-2008《冷轧钢板和钢带的尺寸、外形重量及允许偏差》2一般检验规则2.1电器元件进厂应附有产品合格证、使用说明书及装箱单、对已发放生产许可证的电气元件合格证或铭牌上是否有产许可证号或标志，对计量仪器应有计量器具制造许可证标志“MC”。2.2铭牌上数据的标注应完整、正确2.3对采用电瓷制作的各类型支柱、绝缘子、导管和底座等电瓷制件，均应无裂纹和碰伤、表面应光洁、瓷件与金属件粘接处应无松动现象，用机械连接的瓷件衔接应良好、胶垫应完好、绝缘浇注应完好。2.4各金属零部件，结构应无锈蚀、氧化、碰伤、裂纹变形等缺陷，储油部件应无渗漏，电镀件应光亮、无起层剥落、氧化、泛白、发暗等缺陷。2.5各绝缘部件不应有受潮、发霉等痕迹，不应有老化、变质、起泡、破碎、干裂等现象。2.6带有连接导电部位的螺钉、螺母、垫圈等均应有防腐覆盖层。2.7元件的接地标志应清晰、接地螺钉应无滑丝现象。3检验要求3.1低压电器元件（框架断路器、塑壳开关、小型断路器，刀开关，刀熔开关，接触器）序号检验项目检验内容检验方法检验设备规格1一般检查有无3C标志，合格证，外观，型号，规格目测/2手动操作手动操作5次，应无卡滞，分合灵活手动分合/3绝缘检查相间，相地绝缘应大于5MΩ绝缘电阻表500V3.2绝缘支撑件（母线框，母线夹，绝缘子，一次插接件，绝缘隔块）序号检验项目检验内容检验方法检验设备规格1一般检查外观，型号，规格目测加游标卡尺0-150/200mm2绝缘检查相间，相地绝缘应大于5MΩ绝缘电阻表500V3.3铜/铝母排序号检验项目检验内容检验方法检验设备规格1一般检查型号（TMY,LMY），规格游标卡尺0-150/200mm2表面质量表面应平整，无毛刺，裂痕等目测/3.4外购壳体序号检验项目检验内容检验方法检验设备规格1一般检查外形尺寸规格，颜色应符合要求卷尺加目测3000mm2结构和表面涂覆检查焊接质量良好，无焊渣，漏焊，板厚符合要求等，表面喷塑质量良好，无漏喷，起皱，起泡，划痕等目测加游标卡尺0-150/200mm3.5低压无功补偿装置用0.4kV等级电容器序号检验项目检验内容检验方法检验设备规格1一般检查外观，型号，规格，目测加卷尺3000mm2绝缘检查相间，相地绝缘应...
