电气工程监理实施细则VIP免费

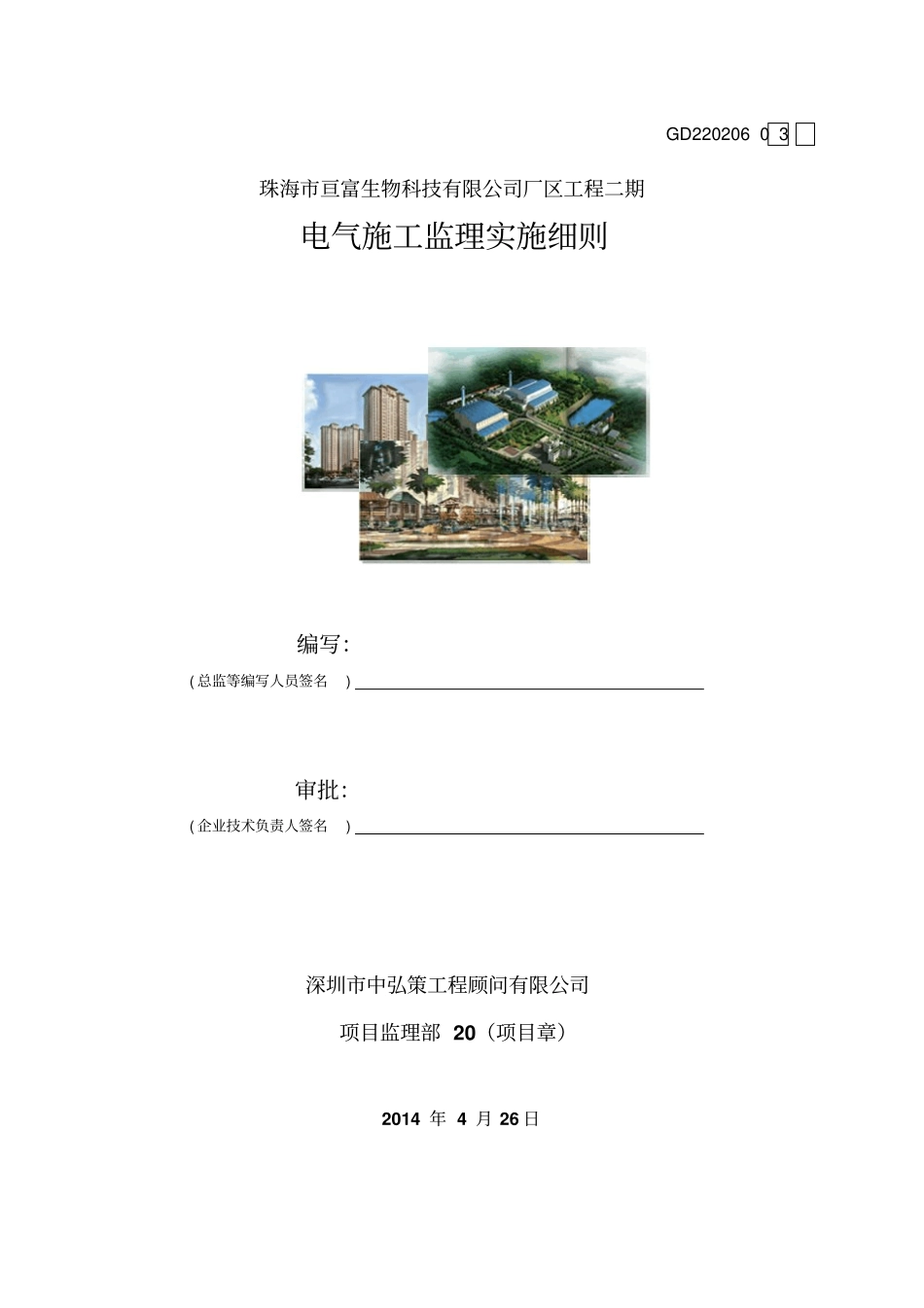

珠海市亘富生物科技有限公司厂区工程二期电气施工监理实施细则编写：(总监等编写人员签名)审批：(企业技术负责人签名)深圳市中弘策工程顾问有限公司项目监理部20（项目章）2014年4月26日GD22020603目录一、工程概况及专业特点———————————————————————3二、电气监理工程质量控制依据————————————————————3三、监理工作流程——————————————————————————31、工程变更程序—————————————————————————42、材料、构配件、设备验收程序——————————————————53、电气材料设备现场检测—————————————————————6四、隐蔽工程验收程序————————————————————————7五、监理工作控制要点、工作方法及措施————————————————81、接地装置、防雷引下线、均压环、等点位、避雷网、金属结构门窗接地安装质量，接地电阻的测试。————————————82、各种电线导管、盒安装质量———————————————————93、成套配电柜、控制柜、（屏、台）和动力照明配电箱（盒）安装质量———————————————————————104、电缆桥架金属电缆导管安装质量————————————————115、管内穿线、电缆敷设安装质量------------——-————————116、开关、插座、普通灯具、应急灯具安装质量———————————137、电缆头制作、接线和线路绝缘测试———————————————138、照明通电试运行———————————————————————149、电动机安装及试运行———————————————------------1410、弱电系统安装————————————————————————1411、消防报警系统的安装质量———————————————————14*****城工程电气专业监理实施细则一、工程概况及专业特点：*****城工程位于青岛市崂山区李山东路东侧，本工程建筑总用地2.66095公顷，建筑面积80137.67平方米，地上66479.0184平方米，地下13658.65平方米。本工程为住宅小区，包括八栋高层住宅，一栋二层会所，高层建筑分类为一类住宅楼，耐火等级为一级，二层会所耐火等级为二级，地下室耐火等级为一级，停车数量地下300辆，地上165辆，住宅共687户，居住人数2408人。本工程在地下车库设一座10KV变配电所，分别由当地两座35KV变电站引线引来两路10KV高压专线作为正常电源与备用电源，本建设住宅用电指标为每户6KW/4KW。二、电气监理及工程质量控制依据：《建筑电气工程施工质量验收规范》GB50303-2002《建设工程监理规范》GB50319-2002《电气安装工程电气设备交接试验的规定》GB501509-91《火灾自动报警系统施工说明及竣工验收规定》GB50166-92《电缆线路施工说明及施工验收规定》GB50168-92《接地装置施工说明及竣工验收规定》GB50169-92《电梯工程施工质量验收规范》GB50310-2002《建筑工程施工质量验收统一标准》GB50300-2001三、监理工作流程：1、工程变更程序收到电气专业施工图后，首先验证施工图的有效性，并依据国家有关标准，熟悉设计文件并对图纸中存在问题向设计单位提出书面意见和建议，并参加由建设单位组织的设计交底会和图纸会审。2、材料、构配件、设备验收程序：为保证用于工程的材料、构配件和设备符合设计要求，达到合格质量标准，并提供证据。工程物资进场后，经施工单位自检合格后填报《材料、构配件进场检验记录表》（鲁JJ-002）（或材料、成品、半成品进场验收记录）(鲁SN-008)报电气监理工程师验收，同时附产品合格证、备案证、试验报告、质施工单位提出图纸会审/工程洽商记录专业监理工程师审核签字总监理工程师审核签字建设单位审核签字设计单位审核签字变更设计文件批回原件发回原件发回变更提出单位同意设计变更通知单（鲁JJ-014）实施变更文件工程荷载增加、结构改动、主要使用功能改变的变更设计文件原施工图审查机构审查通过图ZY12工程变更程序同意？NYY量证明文件。设备进场后由施工单位通知建设单位、监理单位、供货单位共同开箱检查并...
