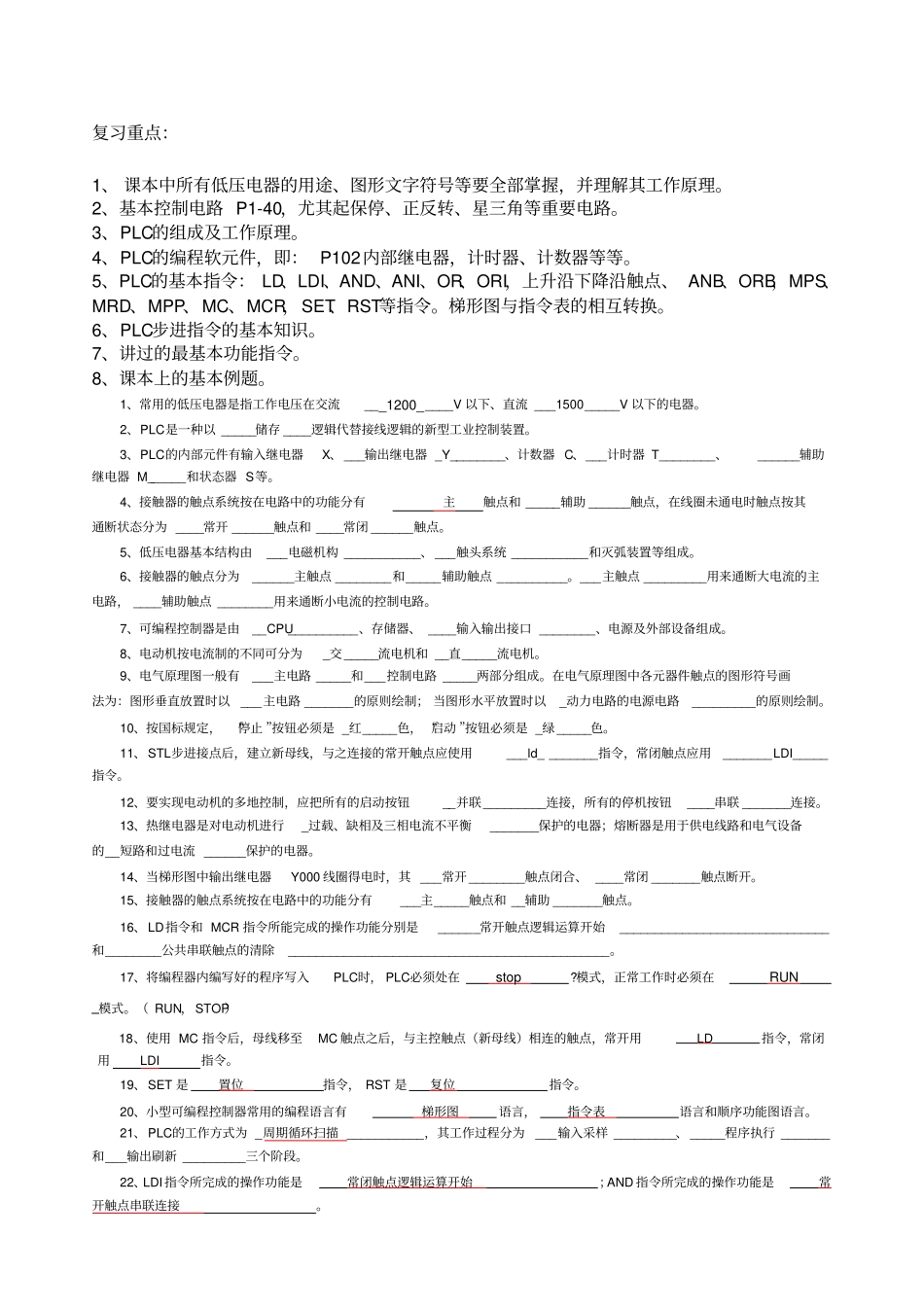

复习重点：1、课本中所有低压电器的用途、图形文字符号等要全部掌握，并理解其工作原理。2、基本控制电路P1-40，尤其起保停、正反转、星三角等重要电路。3、PLC的组成及工作原理。4、PLC的编程软元件，即：P102内部继电器，计时器、计数器等等。5、PLC的基本指令：LD、LDI、AND、ANI、OR、ORI，上升沿下降沿触点、ANB、ORB，MPS、MRD、MPP、MC、MCR，SET、RST等指令。梯形图与指令表的相互转换。6、PLC步进指令的基本知识。7、讲过的最基本功能指令。8、课本上的基本例题。1、常用的低压电器是指工作电压在交流___1200_____V以下、直流___1500_____V以下的电器。2、PLC是一种以_____储存____逻辑代替接线逻辑的新型工业控制装置。3、PLC的内部元件有输入继电器X、___输出继电器_Y________、计数器C、___计时器T________、______辅助继电器M______和状态器S等。4、接触器的触点系统按在电路中的功能分有主触点和_____辅助______触点，在线圈未通电时触点按其通断状态分为____常开______触点和____常闭______触点。5、低压电器基本结构由___电磁机构___________、___触头系统___________和灭弧装置等组成。6、接触器的触点分为______主触点________和_____辅助触点__________。___主触点_________用来通断大电流的主电路，____辅助触点________用来通断小电流的控制电路。7、可编程控制器是由__CPU__________、存储器、____输入输出接口________、电源及外部设备组成。8、电动机按电流制的不同可分为_交_____流电机和__直_____流电机。9、电气原理图一般有___主电路_____和___控制电路_____两部分组成。在电气原理图中各元器件触点的图形符号画法为：图形垂直放置时以___主电路_______的原则绘制；当图形水平放置时以_动力电路的电源电路_________的原则绘制。10、按国标规定，“停止”按钮必须是_红_____色，“启动”按钮必须是_绿_____色。11、STL步进接点后，建立新母线，与之连接的常开触点应使用___ld________指令，常闭触点应用_______LDI_____指令。12、要实现电动机的多地控制，应把所有的启动按钮__并联_________连接，所有的停机按钮____串联_______连接。13、热继电器是对电动机进行_过载、缺相及三相电流不平衡_______保护的电器；熔断器是用于供电线路和电气设备的__短路和过电流______保护的电器。14、当梯形图中输出继电器Y000线圈得电时，其___常开________触点闭合、____常闭_______触点断开。15、接触器的触点系统按在电路中的功能分有___主_____触点和__辅助_______触点。16、LD指令和MCR指令所能完成的操作功能分别是______常开触点逻辑运算开始______________________________和________公共串联触点的清除______________________________________________。17、将编程器内编写好的程序写入PLC时，PLC必须处在stop?模式，正常工作时必须在RUN模式。（RUN，STOP）18、使用MC指令后，母线移至MC触点之后，与主控触点（新母线）相连的触点，常开用LD指令，常闭用LDI指令。19、SET是置位指令，RST是复位指令。20、小型可编程控制器常用的编程语言有梯形图语言，指令表语言和顺序功能图语言。21、PLC的工作方式为_周期循环扫描___________，其工作过程分为___输入采样_________、_____程序执行_______和___输出刷新_________三个阶段。22、LDI指令所完成的操作功能是常闭触点逻辑运算开始；AND指令所完成的操作功能是常开触点串联连接。1、三相鼠笼式异步电动机直接起动电流过大，一般可达额定电流的（C）倍。A、2～3B、3～4C、4～7D、102、下列电器中不能实现短路保护的是（B）。A、熔断器B、热继电器C、空气开关D、过电流继电器3、使用2个计时器进行串联扩展计时控制1个输出时，设第1个定时器设定值为100S，第2个的设定值为50S，则这个输出的延时值为（B）。A.5000SB.150SC.250SD.1000S4、热继电器过载时双金属片弯曲是由于双金属片的（B）。A、机械强度不同B、热膨胀系数不同C、温差效应5、PLC内部编程软元件提供编程用的常开、常闭触点的个数是（A）。A.无限的B.有限的C.不一定D.有的有限有的无限6、在螺旋式熔断器的熔管内要填充石英沙，石英沙的作用是（C）。A...
