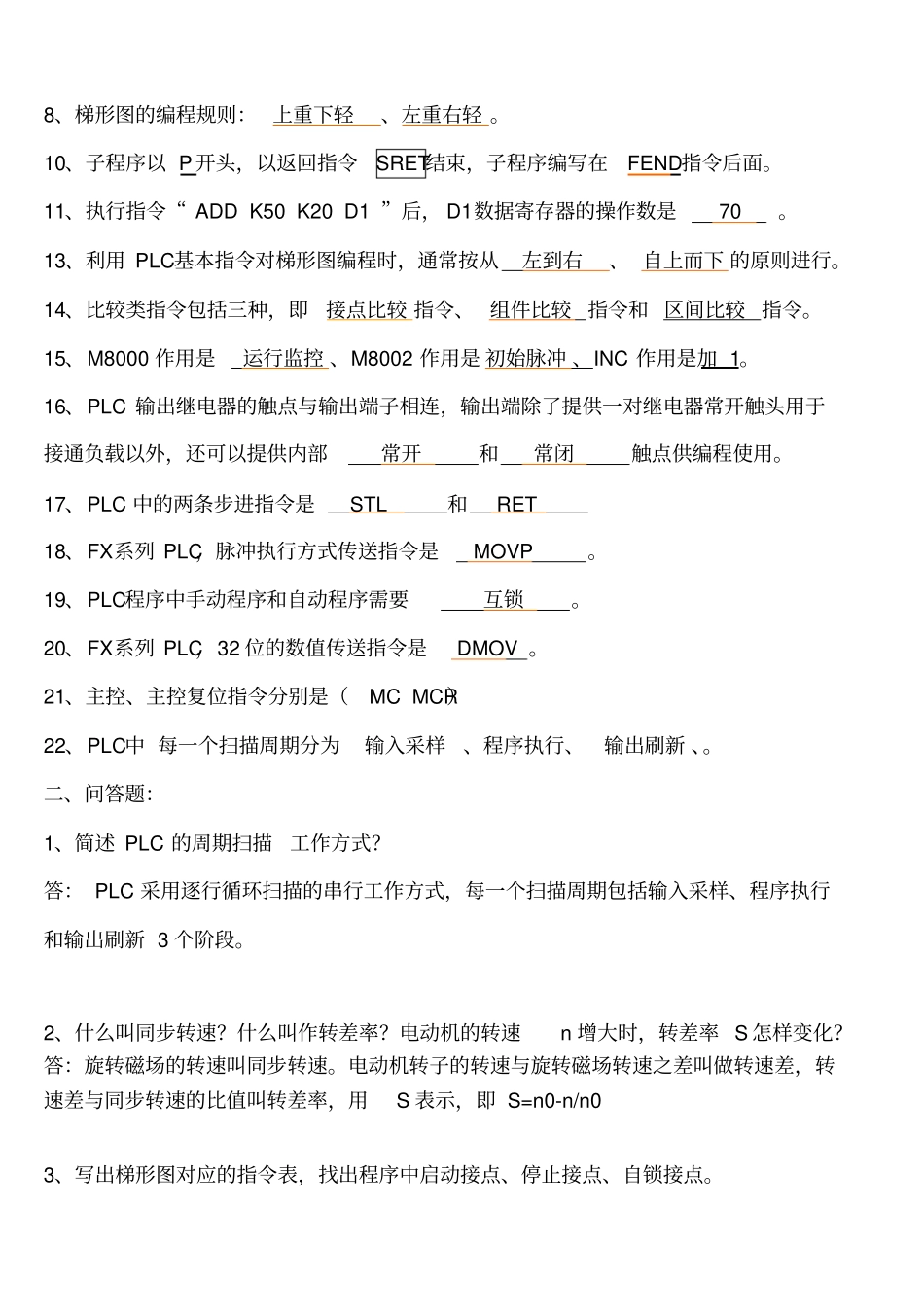

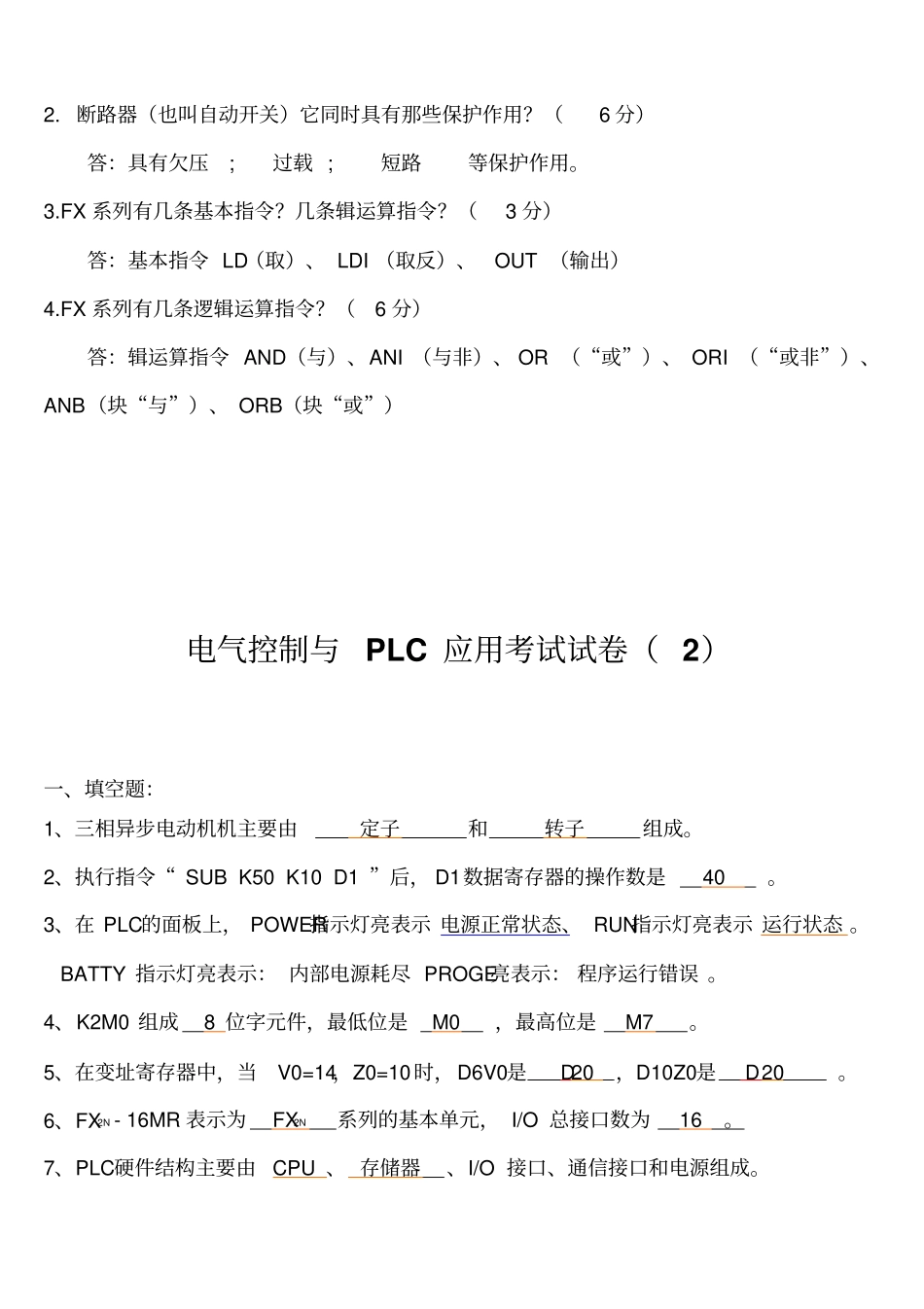

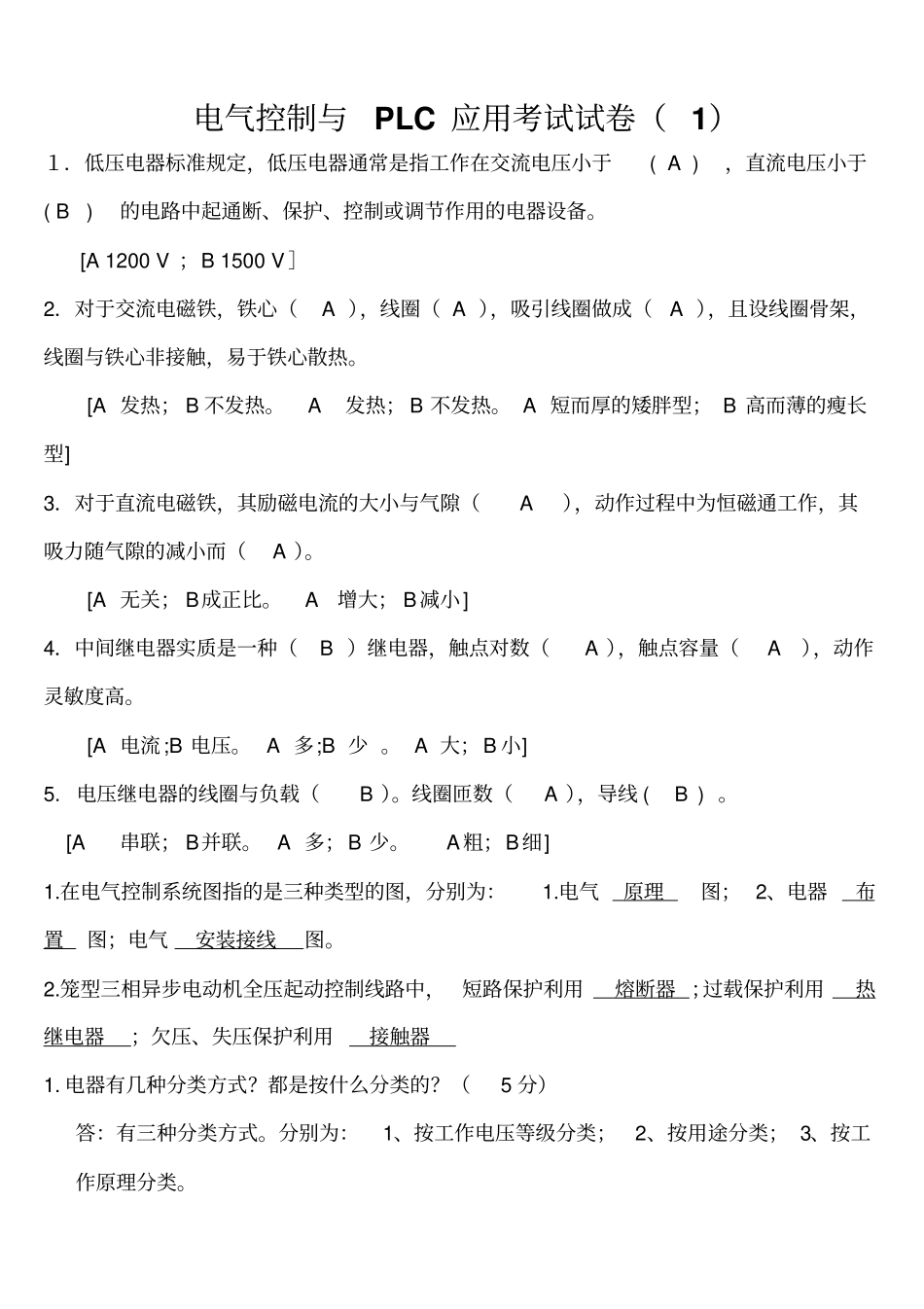

电气控制与PLC应用考试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于(A)，直流电压小于(B)的电路中起通断、保护、控制或调节作用的电器设备。[A1200V；B1500V］2．对于交流电磁铁，铁心（A），线圈（A），吸引线圈做成（A），且设线圈骨架，线圈与铁心非接触，易于铁心散热。[A发热；B不发热。A发热；B不发热。A短而厚的矮胖型；B高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小与气隙（A），动作过程中为恒磁通工作，其吸力随气隙的减小而（A）。[A无关；B成正比。A增大；B减小]4．中间继电器实质是一种（B）继电器，触点对数（A），触点容量（A），动作灵敏度高。[A电流;B电压。A多;B少。A大；B小]5.电压继电器的线圈与负载（B）。线圈匝数（A），导线(B)。[A串联；B并联。A多；B少。A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。2.断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压;过载;短路等保护作用。3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、LDI（取反）、OUT（输出）4.FX系列有几条逻辑运算指令？（6分）答：辑运算指令AND（与）、ANI（与非）、OR（“或”）、ORI（“或非”）、ANB（块“与”）、ORB（块“或”）电气控制与PLC应用考试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。2、执行指令“SUBK50K10D1”后，D1数据寄存器的操作数是40。3、在PLC的面板上，POWER指示灯亮表示电源正常状态、RUN指示灯亮表示运行状态。BATTY指示灯亮表示：内部电源耗尽PROGE亮表示：程序运行错误。4、K2M0组成8位字元件，最低位是M0，最高位是M7。5、在变址寄存器中，当V0=14，Z0=10时，D6V0是D20，D10Z0是D20。6、FX2N-16MR表示为FX2N系列的基本单元，I/O总接口数为16。7、PLC硬件结构主要由CPU、存储器、I/O接口、通信接口和电源组成。8、梯形图的编程规则：上重下轻、左重右轻。10、子程序以P开头，以返回指令SRET结束，子程序编写在FEND指令后面。11、执行指令“ADDK50K20D1”后，D1数据寄存器的操作数是70。13、利用PLC基本指令对梯形图编程时，通常按从左到右、自上而下的原则进行。14、比较类指令包括三种，即接点比较指令、组件比较指令和区间比较指令。15、M8000作用是运行监控、M8002作用是初始脉冲、INC作用是加1。16、PLC输出继电器的触点与输出端子相连，输出端除了提供一对继电器常开触头用于接通负载以外，还可以提供内部常开和常闭触点供编程使用。17、PLC中的两条步进指令是STL和RET18、FX系列PLC，脉冲执行方式传送指令是MOVP。19、PLC程序中手动程序和自动程序需要互锁。20、FX系列PLC，32位的数值传送指令是DMOV。21、主控、主控复位指令分别是（MCMCR）22、PLC中每一个扫描周期分为输入采样、程序执行、输出刷新、。二、问答题：1、简述PLC的周期扫描工作方式？答：PLC采用逐行循环扫描的串行工作方式，每一个扫描周期包括输入采样、程序执行和输出刷新3个阶段。2、什么叫同步转速？什么叫作转差率？电动机的转速n增大时，转差率S怎样变化？答：旋转磁场的转速叫同步转速。电动机转子的转速与旋转磁场转速之差叫做转速差，转速差与同步转速的比值叫转差率，用S表示，即S=n0-n/n03、写出梯形图对应的指令表，找出程序中启动接点、停止接点、自锁接点。启动接点是X0，停止接点X1、自锁接点Y0、Y1。2、什么叫状态流程图？状态流程图包括几方面？答：状态流程图是描述顺序控制功能的图解表示法，状态流程图主要由状态（工步）、有向连线、转换条件组成。3、写出对应的指令表，并分析Y0几秒后接通？答：20秒后接通。4、说明FX2N-48MT型号中48、M、T的意义，并说出它的输入、输出点数各是多少答：M表示为FX2N系列的基本单元、T表示晶体管输出；输入、...
