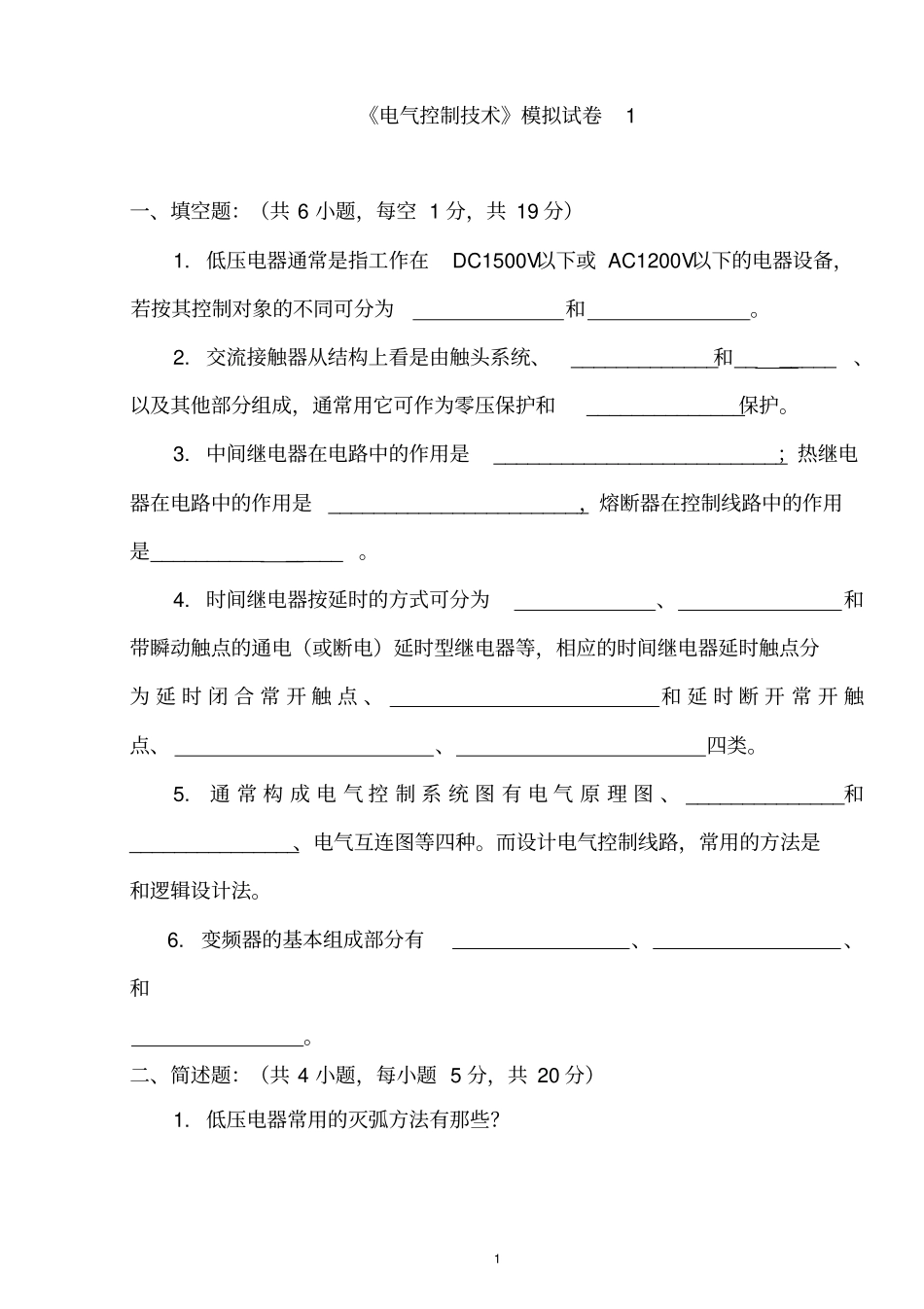

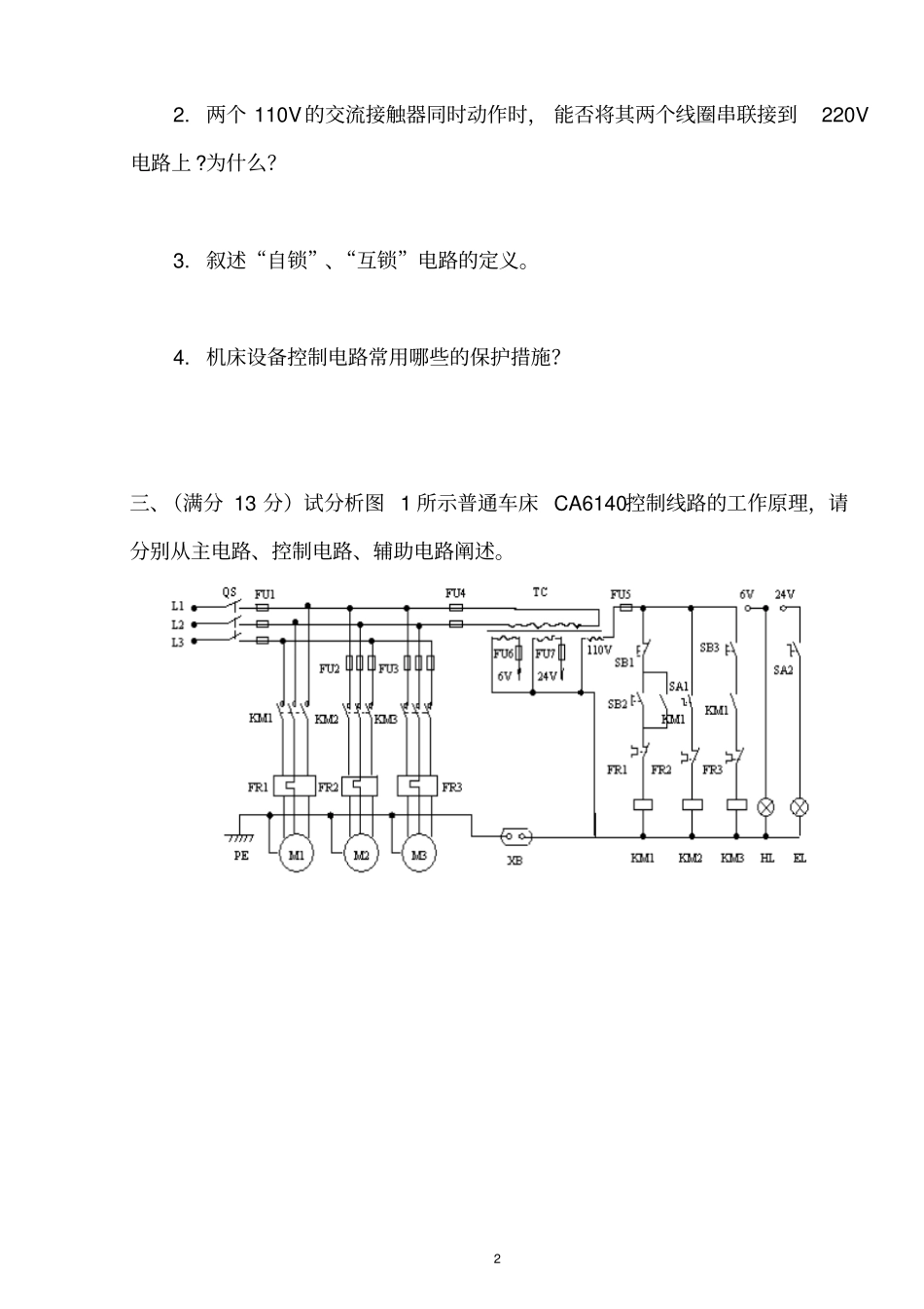

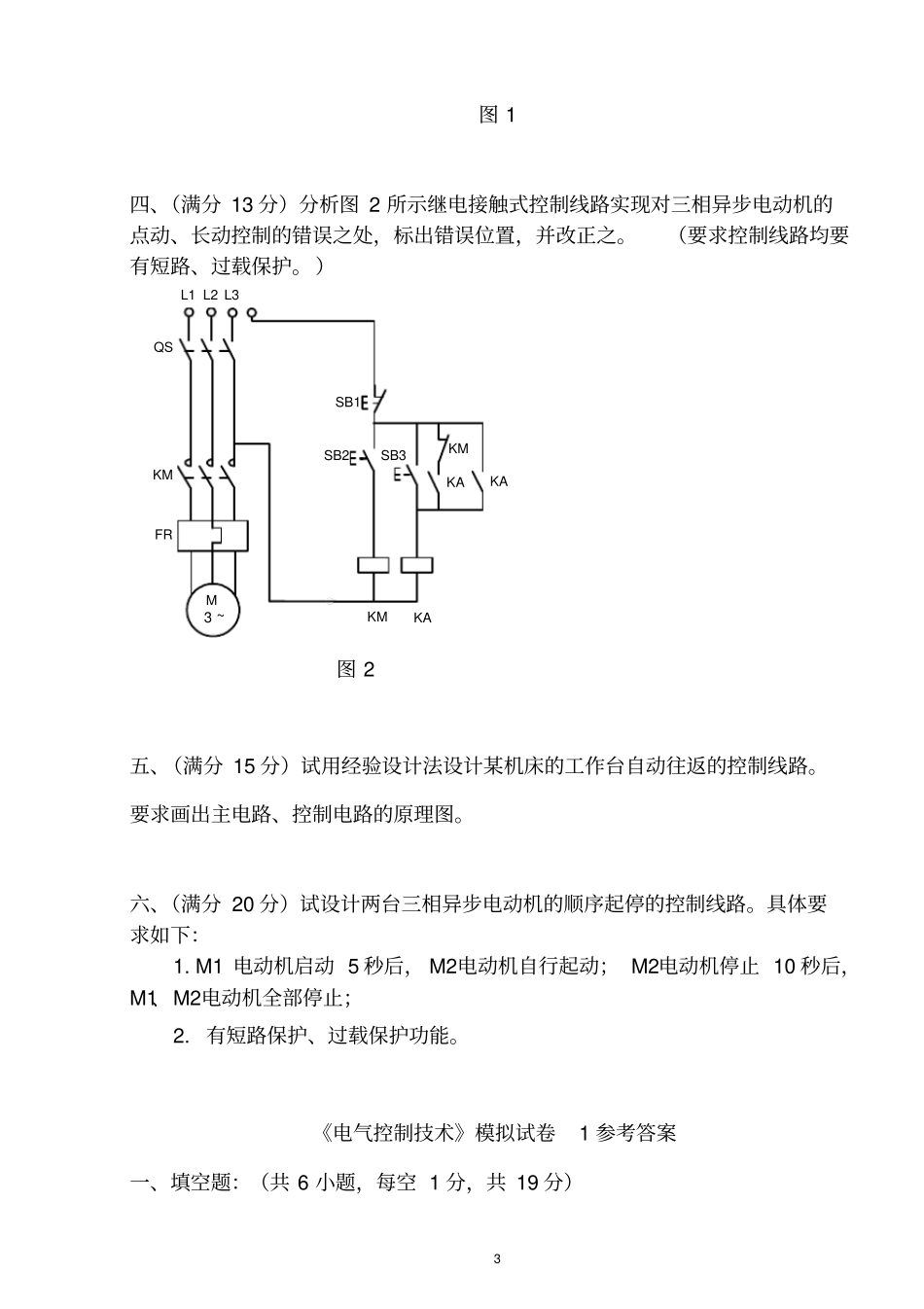

1《电气控制技术》模拟试卷1一、填空题：（共6小题，每空1分，共19分）1.低压电器通常是指工作在DC1500V以下或AC1200V以下的电器设备，若按其控制对象的不同可分为和。2.交流接触器从结构上看是由触头系统、_____________和_______、以及其他部分组成，通常用它可作为零压保护和______________保护。3.中间继电器在电路中的作用是__________________________；热继电器在电路中的作用是_______________________，熔断器在控制线路中的作用是_______________。4.时间继电器按延时的方式可分为、和带瞬动触点的通电（或断电）延时型继电器等，相应的时间继电器延时触点分为延时闭合常开触点、和延时断开常开触点、、四类。5.通常构成电气控制系统图有电气原理图、______________和_______________、电气互连图等四种。而设计电气控制线路，常用的方法是和逻辑设计法。6.变频器的基本组成部分有、、和。二、简述题：（共4小题，每小题5分，共20分）1.低压电器常用的灭弧方法有那些？22.两个110V的交流接触器同时动作时，能否将其两个线圈串联接到220V电路上?为什么？3.叙述“自锁”、“互锁”电路的定义。4.机床设备控制电路常用哪些的保护措施？三、（满分13分）试分析图1所示普通车床CA6140控制线路的工作原理，请分别从主电路、控制电路、辅助电路阐述。3图1四、（满分13分）分析图2所示继电接触式控制线路实现对三相异步电动机的点动、长动控制的错误之处，标出错误位置，并改正之。（要求控制线路均要有短路、过载保护。）L1L2L3FRM~3KMQSSB3KMKMKAKAKASB1SB2图2五、（满分15分）试用经验设计法设计某机床的工作台自动往返的控制线路。要求画出主电路、控制电路的原理图。六、（满分20分）试设计两台三相异步电动机的顺序起停的控制线路。具体要求如下：1.M1电动机启动5秒后，M2电动机自行起动；M2电动机停止10秒后，M1、M2电动机全部停止；2.有短路保护、过载保护功能。《电气控制技术》模拟试卷1参考答案一、填空题：（共6小题，每空1分，共19分）41.配电、控制。2.电磁系统、灭弧装置、欠压。3.增加触头的数目、过载保护、短路保护。4.通电延时型、断电延时型、延时断开常闭触点、延时闭合常闭触点。5.电器位置图、安装接线图、经验设计法。6.整流电路、中间直流电路、逆变电路、控制电路。二、简述题：（共4小题，每小题5分，共20分）1.低压电器常用的灭弧方法有那些？【答】：灭弧罩灭弧，灭弧栅灭弧，磁吹式灭弧，多纵缝灭弧。2.两个110V的交流接触器同时动作时，能否将其两个线圈串联接到220V电路上?为什么？【答】：不可以。因为两个线圈的动作有先后顺序，先动作的线圈工作后获得的电压降大于110V，则另一个线圈始终得不到额定电压，不会动作，而其线圈始终通有电流，将产生热量导致过热烧毁。3.叙述“自锁”、“互锁”电路的定义。【答】：自锁：用低压电器的常开触点锁住自身线圈的通电状态。互锁：用低压电器的常闭触点锁住对方线圈的不通电状态，即实现两个线圈不能同时通电。4.机床设备控制电路常用哪些的保护措施？【答】：电压（含过压、欠压）保护、电流（含过流、欠流）保护、过载保护、短路保护、行程极限保护。三、（满分13分）试分析图1所示普通车床CA6140控制线路的工作原理，请分别从主电路、控制电路、辅助电路阐述。5【答】：主电路：三相交流电通过刀开关QS引入，后经过熔断器FU1，三台电动机M1、M2、M3通过KM1、KM2、KM3主触点接通，实现正转控制。FR1、FR2、FR3实现对M1、M2、M3的过载保护。控制电路：M1的起动停止控制：按下SB2，KM1线圈通电且自锁，KM1主触点闭合，电动机M1正向起动。按下SB1，KM1线圈通电，KM1主触点断开，电动机M1停止运行。M2的起动停止控制：合上SA1，KM2线圈持续通电，KM2主触点闭合，电动机M2正向起动。断开SA1，KM2线圈断电，KM2主触点断开，电动机M2停止运行。M3的点动控制：电动机M1正向起动后，按下SB3，KM3线圈通电，KM3主触点闭合，电动机M3正向起动。松开SB3，KM3线圈通电，KM3主触点断开，电动机M3停止运行。辅助电路：HL信号指示灯用于指示电源通电。合上SA2，EL照明灯点亮。断开SA2，EL照明灯熄灭。四、（满分13...
