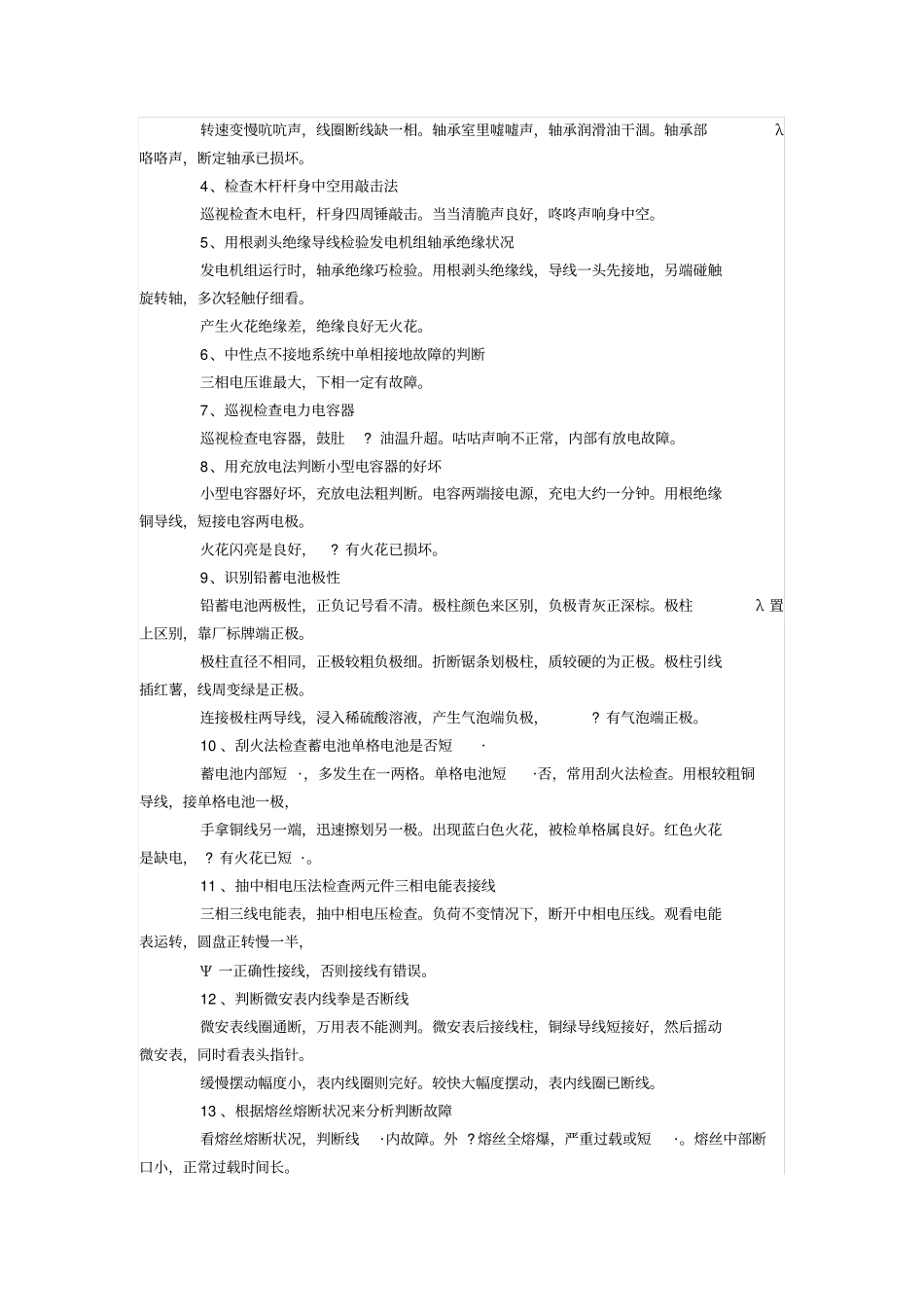

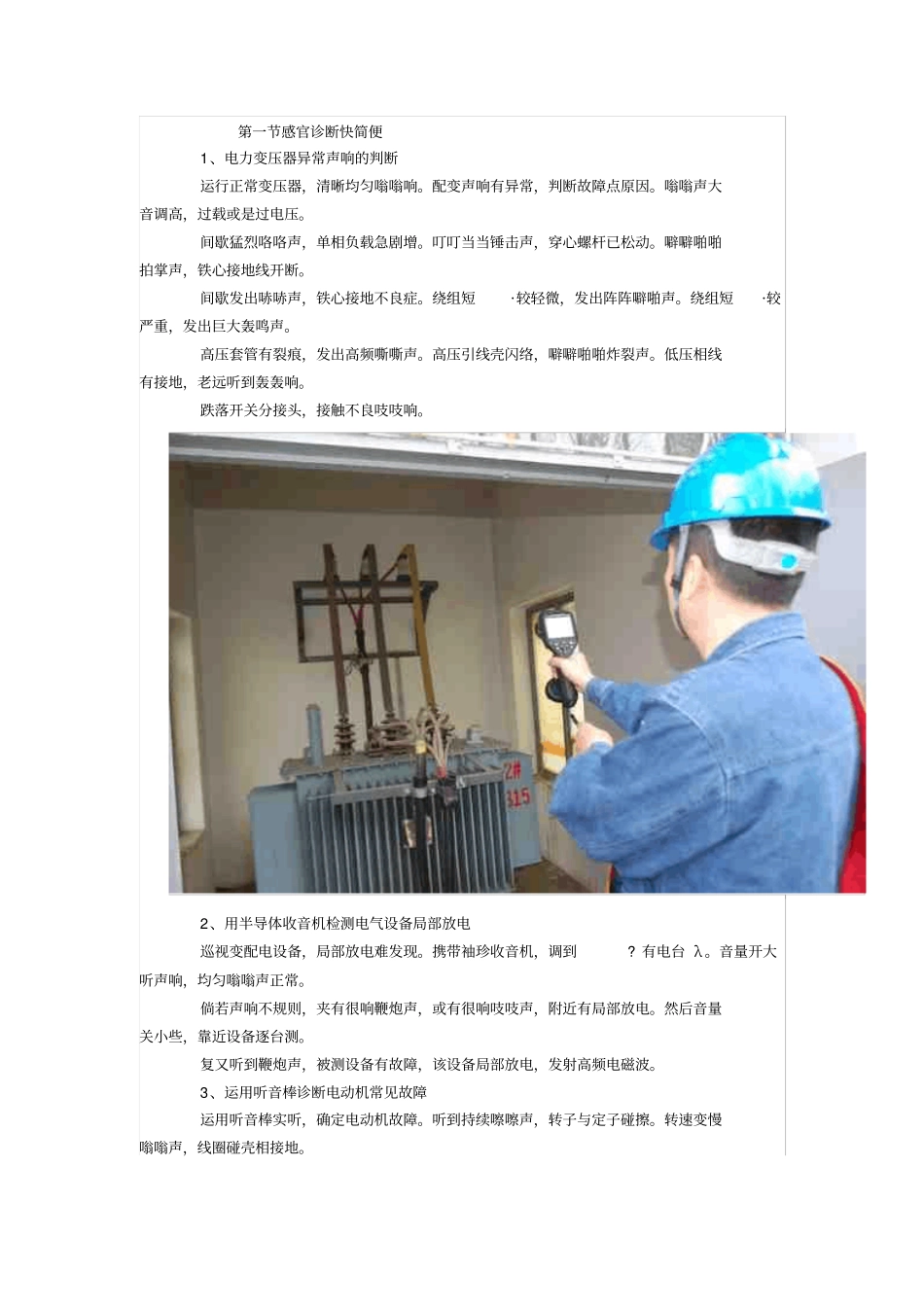

第一节感官诊断快简便1、电力变压器异常声响的判断运行正常变压器，清晰均匀嗡嗡响。配变声响有异常，判断故障点原因。嗡嗡声大音调高，过载或是过电压。间歇猛烈咯咯声，单相负载急剧增。叮叮当当锤击声，穿心螺杆已松动。噼噼啪啪拍掌声，铁心接地线开断。间歇发出哧哧声，铁心接地不良症。绕组短·较轻微，发出阵阵噼啪声。绕组短·较严重，发出巨大轰鸣声。高压套管有裂痕，发出高频嘶嘶声。高压引线壳闪络，噼噼啪啪炸裂声。低压相线有接地，老远听到轰轰响。跌落开关分接头，接触不良吱吱响。2、用半导体收音机检测电气设备局部放电巡视变配电设备，局部放电难发现。携带袖珍收音机，调到?有电台λ。音量开大听声响，均匀嗡嗡声正常。倘若声响不规则，夹有很响鞭炮声，或有很响吱吱声，附近有局部放电。然后音量关小些，靠近设备逐台测。复又听到鞭炮声，被测设备有故障，该设备局部放电，发射高频电磁波。3、运用听音棒诊断电动机常见故障运用听音棒实听，确定电动机故障。听到持续嚓嚓声，转子与定子碰擦。转速变慢嗡嗡声，线圈碰壳相接地。转速变慢吭吭声，线圈断线缺一相。轴承室里嘘嘘声，轴承润滑油干涸。轴承部λ咯咯声，断定轴承已损坏。4、检查木杆杆身中空用敲击法巡视检查木电杆，杆身四周锤敲击。当当清脆声良好，咚咚声响身中空。5、用根剥头绝缘导线检验发电机组轴承绝缘状况发电机组运行时，轴承绝缘巧检验。用根剥头绝缘线，导线一头先接地，另端碰触旋转轴，多次轻触仔细看。产生火花绝缘差，绝缘良好无火花。6、中性点不接地系统中单相接地故障的判断三相电压谁最大，下相一定有故障。7、巡视检查电力电容器巡视检查电容器，鼓肚?油温升超。咕咕声响不正常，内部有放电故障。8、用充放电法判断小型电容器的好坏小型电容器好坏，充放电法粗判断。电容两端接电源，充电大约一分钟。用根绝缘铜导线，短接电容两电极。火花闪亮是良好，?有火花已损坏。9、识别铅蓄电池极性铅蓄电池两极性，正负记号看不清。极柱颜色来区别，负极青灰正深棕。极柱λ置上区别，靠厂标牌端正极。极柱直径不相同，正极较粗负极细。折断锯条划极柱，质较硬的为正极。极柱引线插红薯，线周变绿是正极。连接极柱两导线，浸入稀硫酸溶液，产生气泡端负极，?有气泡端正极。10、刮火法检查蓄电池单格电池是否短·蓄电池内部短·，多发生在一两格。单格电池短·否，常用刮火法检查。用根较粗铜导线，接单格电池一极，手拿铜线另一端，迅速擦划另一极。出现蓝白色火花，被检单格属良好。红色火花是缺电，?有火花已短·。11、抽中相电压法检查两元件三相电能表接线三相三线电能表，抽中相电压检查。负荷不变情况下，断开中相电压线。观看电能表运转，圆盘正转慢一半，Ψ一正确性接线，否则接线有错误。12、判断微安表内线拳是否断线微安表线圈通断，万用表不能测判。微安表后接线柱，铜绿导线短接好，然后摇动微安表，同时看表头指针。缓慢摆动幅度小，表内线圈则完好。较快大幅度摆动，表内线圈已断线。13、根据熔丝熔断状况来分析判断故障看熔丝熔断状况，判断线·内故障。外?熔丝全熔爆，严重过载或短·。熔丝中部断口小，正常过载时间长。压接螺钉附近断，安装损伤δ压紧。14、根据色环标志来识别电阻大小成品小型电阻器，色环标称电阻值。色环第一环确定，靠近电阻边缘环。最末一环为偏差，倒数二环是倍数。其余色环阻值环，表示阻值有效数。色标颜色代表数，倍数十的次方值。棕红橙黄绿蓝紫，一二三四五六七，灰八九白黑为零，金一银二负倍数。15、劣质铝芯绝缘线识别法塑料绝缘铝芯线，看摸芯皮识优劣。芯线柔软银白色，劣质较硬色发乌。外皮色艳印厂名，劣质陈旧无标识。外皮芯线接触紧，劣质套大芯小松。16、鉴别白炽灯灯泡的好坏白炽灯灯泡好坏，眼看手模来鉴别。泡圆光洁无砂眼，商品标识印字清。玻璃灯芯不歪斜，丝钩钨丝排列均。灯头安装不歪斜，稍用力拉不感松。17、鉴别变压器油的质量变压器油外观看，新油通常淡黄色。运行后呈浅红色，油质老化色变暗，强度不同色不同，炭化严重色发黑。试管盛油迎光看，好油透明有荧光。?有蓝紫色反光，透明度差有异物。好变压器油无ζ，或...
