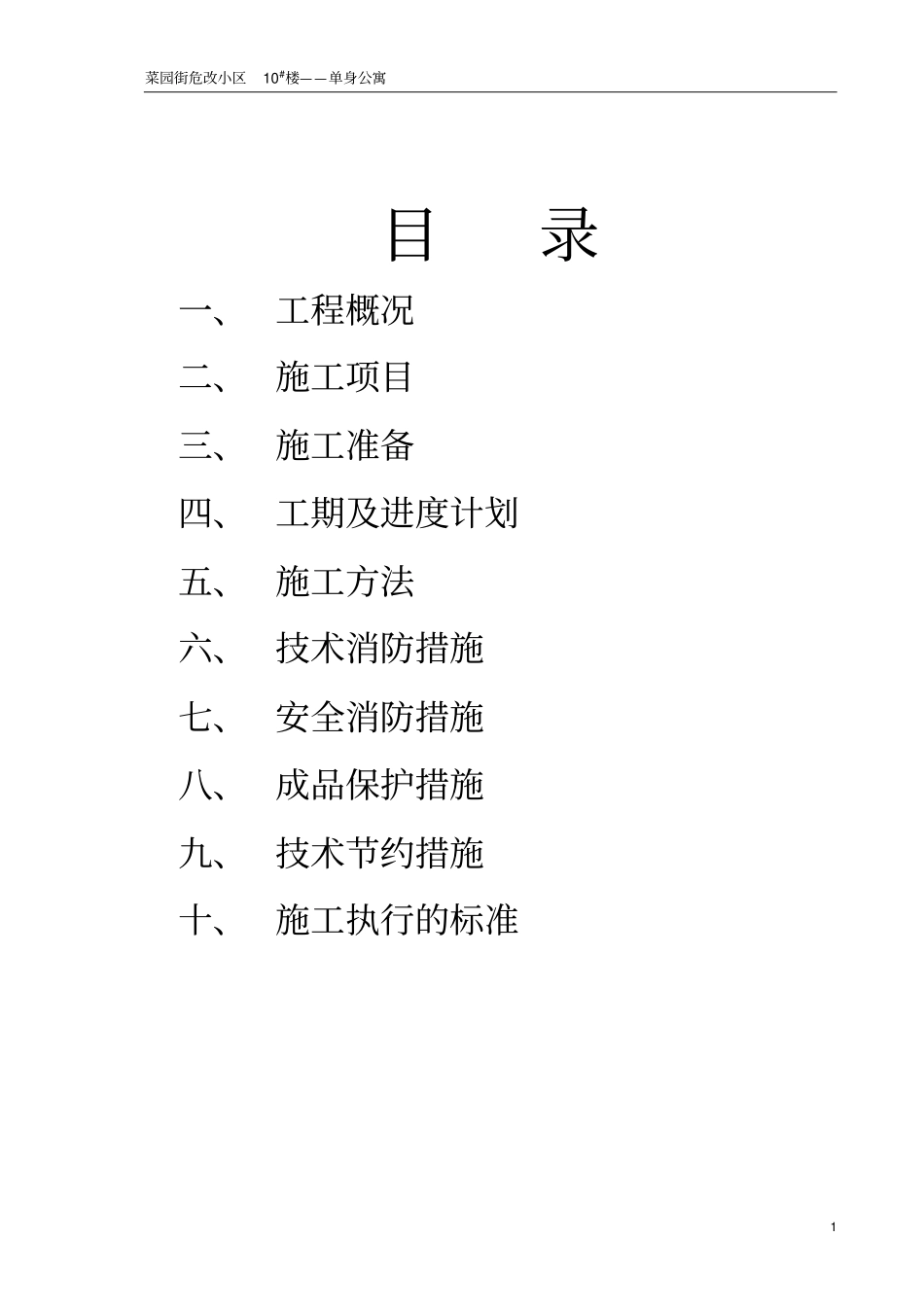

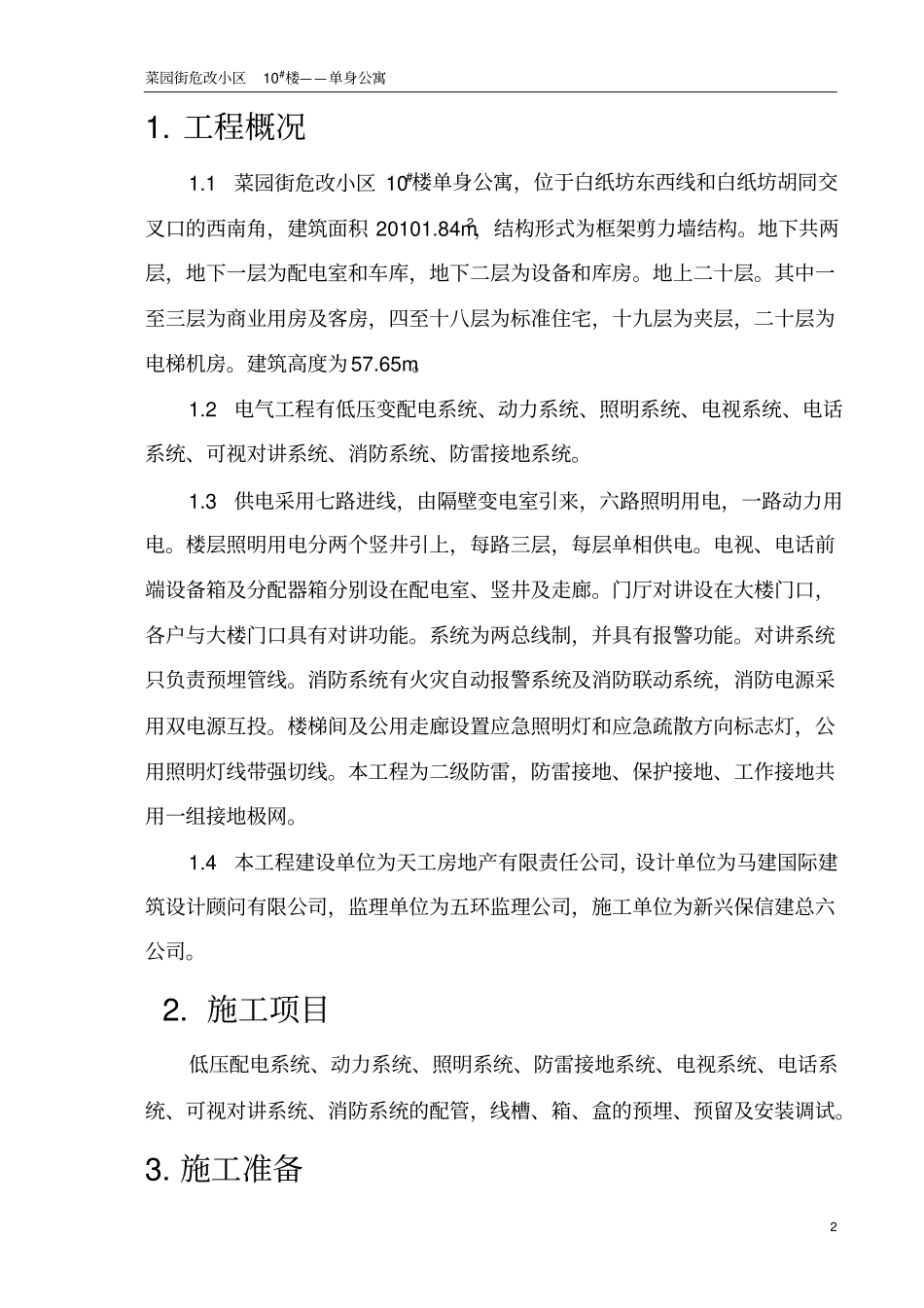

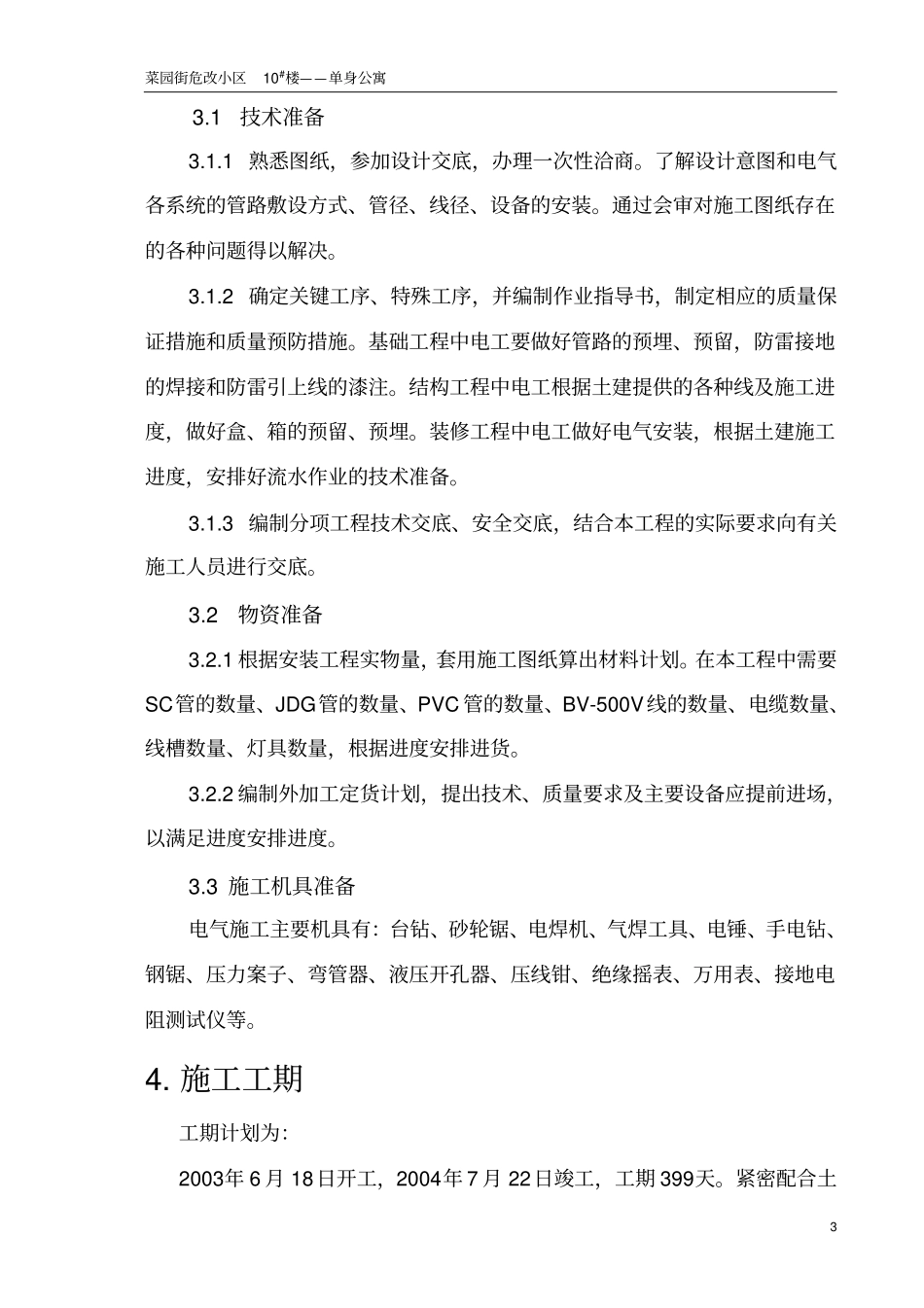

菜园街危改小区10#楼——单身公寓1目录一、工程概况二、施工项目三、施工准备四、工期及进度计划五、施工方法六、技术消防措施七、安全消防措施八、成品保护措施九、技术节约措施十、施工执行的标准菜园街危改小区10#楼——单身公寓21.工程概况1.1菜园街危改小区10#楼单身公寓，位于白纸坊东西线和白纸坊胡同交叉口的西南角，建筑面积20101.84m2，结构形式为框架剪力墙结构。地下共两层，地下一层为配电室和车库，地下二层为设备和库房。地上二十层。其中一至三层为商业用房及客房，四至十八层为标准住宅，十九层为夹层，二十层为电梯机房。建筑高度为57.65m。1.2电气工程有低压变配电系统、动力系统、照明系统、电视系统、电话系统、可视对讲系统、消防系统、防雷接地系统。1.3供电采用七路进线，由隔壁变电室引来，六路照明用电，一路动力用电。楼层照明用电分两个竖井引上，每路三层，每层单相供电。电视、电话前端设备箱及分配器箱分别设在配电室、竖井及走廊。门厅对讲设在大楼门口，各户与大楼门口具有对讲功能。系统为两总线制，并具有报警功能。对讲系统只负责预埋管线。消防系统有火灾自动报警系统及消防联动系统，消防电源采用双电源互投。楼梯间及公用走廊设置应急照明灯和应急疏散方向标志灯，公用照明灯线带强切线。本工程为二级防雷，防雷接地、保护接地、工作接地共用一组接地极网。1.4本工程建设单位为天工房地产有限责任公司，设计单位为马建国际建筑设计顾问有限公司，监理单位为五环监理公司，施工单位为新兴保信建总六公司。2.施工项目低压配电系统、动力系统、照明系统、防雷接地系统、电视系统、电话系统、可视对讲系统、消防系统的配管，线槽、箱、盒的预埋、预留及安装调试。3.施工准备菜园街危改小区10#楼——单身公寓33.1技术准备3.1.1熟悉图纸，参加设计交底，办理一次性洽商。了解设计意图和电气各系统的管路敷设方式、管径、线径、设备的安装。通过会审对施工图纸存在的各种问题得以解决。3.1.2确定关键工序、特殊工序，并编制作业指导书，制定相应的质量保证措施和质量预防措施。基础工程中电工要做好管路的预埋、预留，防雷接地的焊接和防雷引上线的漆注。结构工程中电工根据土建提供的各种线及施工进度，做好盒、箱的预留、预埋。装修工程中电工做好电气安装，根据土建施工进度，安排好流水作业的技术准备。3.1.3编制分项工程技术交底、安全交底，结合本工程的实际要求向有关施工人员进行交底。3.2物资准备3.2.1根据安装工程实物量，套用施工图纸算出材料计划。在本工程中需要SC管的数量、JDG管的数量、PVC管的数量、BV-500V线的数量、电缆数量、线槽数量、灯具数量，根据进度安排进货。3.2.2编制外加工定货计划，提出技术、质量要求及主要设备应提前进场，以满足进度安排进度。3.3施工机具准备电气施工主要机具有：台钻、砂轮锯、电焊机、气焊工具、电锤、手电钻、钢锯、压力案子、弯管器、液压开孔器、压线钳、绝缘摇表、万用表、接地电阻测试仪等。4.施工工期工期计划为：2003年6月18日开工，2004年7月22日竣工，工期399天。紧密配合土菜园街危改小区10#楼——单身公寓4建，随土建安排电气施工进度，确定施工作业面和劳动力，电工劳动力人数暂定为18人。5.施工做法5.1低压配电系统5.1.1低压配电室设在地下一层，采用TN-S系统，用7×（YJV22-1KV-4×240+1×120mm2）电缆沿1000×250mm镀锌金属线槽沿地下二层顶板由变电室敷设至派接室，采用7×（BV-500V-4×240+1×120mm2）由派接室DW1、DW2、DW3、DW4、DW5、DW6、DW7派接柜采用1000×250mm镀锌金属线槽沿地下二层顶板敷设至配电室DP1、DP2、DP3、DP4、DP5、DP6、DP7七台配电柜。住户部分电缆分别从左竖井沿600×250mm镀锌金属线槽和右竖井沿800×250mm镀锌金属线槽线槽至竖井内各层的电表箱,商业用房、客房照明干线采用ZR-VV-1KV-4×95+1×50mm2电缆，支线采用BV-500V-2.5mm2导线穿钢管暗敷。住宅部分照明干线采用ZR-VV-1KV-4×95+1×50mm2电缆，支线采用BV-500V-2.5mm2导线穿PVC管暗敷。商业用房、客房及住宅电源分别进线。电表箱的断路器箱设在竖井内距地1.4m明装，左竖井装有断路器箱2台（AW...
